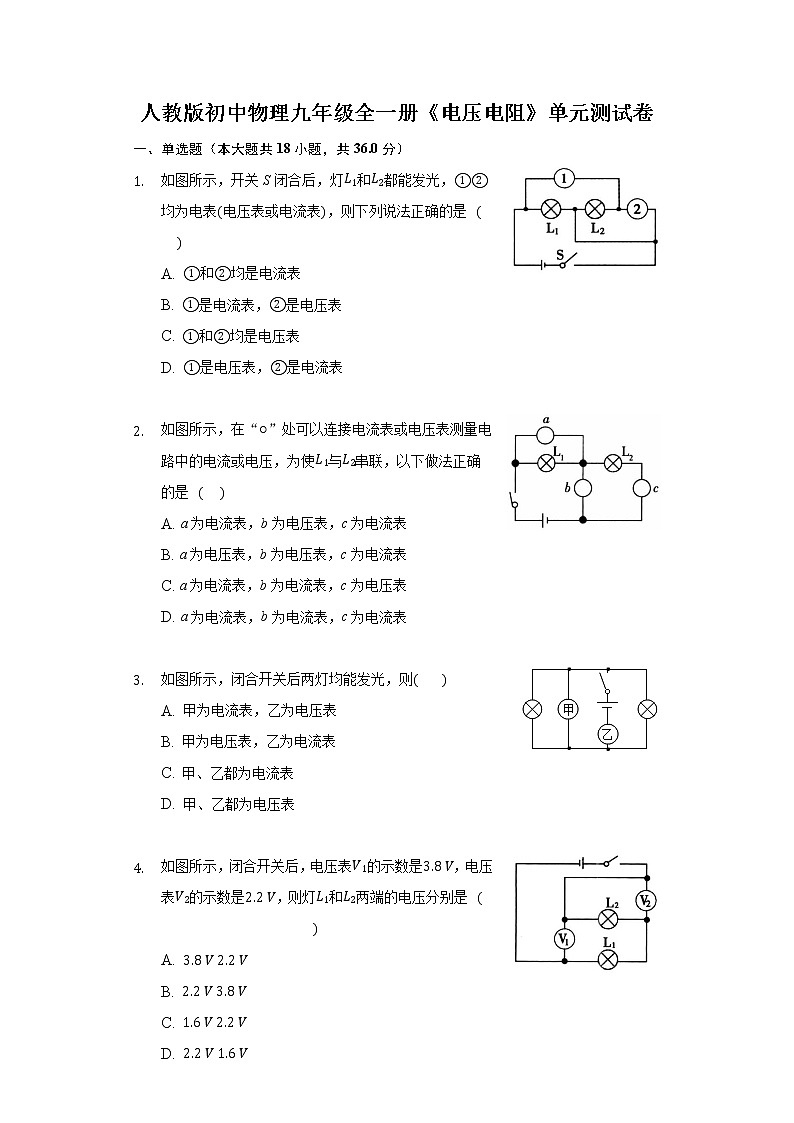

人教版初中物理九年级全一册《电压电阻》单元测试卷
一、单选题（本大题共18小题，共36.0分）
1. 如图所示，开关S闭合后，灯L1和L2都能发光，①②均为电表(电压表或电流表)，则下列说法正确的是  (    )
A. ①和②均是电流表
B. ①是电流表，②是电压表
C. ①和②均是电压表
D. ①是电压表，②是电流表

2. 如图所示，在“○”处可以连接电流表或电压表测量电路中的电流或电压，为使L1与L2串联，以下做法正确的是  (    )
A. a为电流表，b为电压表，c为电流表
B. a为电压表，b为电压表，c为电流表
C. a为电流表，b为电流表，c为电压表
D. a为电流表，b为电流表，c为电流表

3. 如图所示，闭合开关后两灯均能发光，则(      )
A. 甲为电流表，乙为电压表
B. 甲为电压表，乙为电流表
C. 甲、乙都为电流表
D. 甲、乙都为电压表

4. 如图所示，闭合开关后，电压表V1的示数是3.8 V，电压表V2的示数是2.2 V，则灯L1和L2两端的电压分别是  (    )
A. 3.8 V 2.2 V
B. 2.2 V 3.8 V
C. 1.6 V 2.2 V
D. 2.2 V 1.6 V

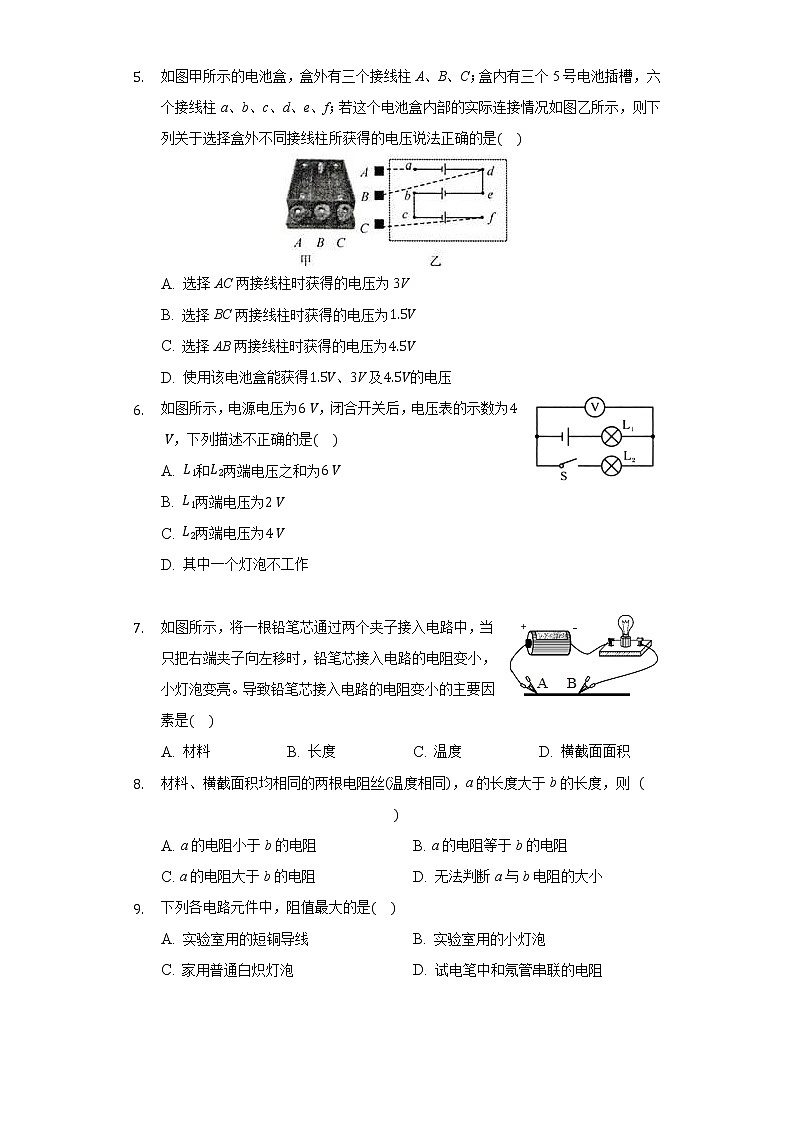

5. 如图甲所示的电池盒，盒外有三个接线柱A、B、C；盒内有三个5号电池插槽，六个接线柱a、b、c、d、e、f；若这个电池盒内部的实际连接情况如图乙所示，则下列关于选择盒外不同接线柱所获得的电压说法正确的是(    )
A. 选择AC两接线柱时获得的电压为3V
B. 选择BC两接线柱时获得的电压为1.5V
C. 选择AB两接线柱时获得的电压为4.5V
D. 使用该电池盒能获得1.5V、3V及4.5V的电压
6. 如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是(    )
A. L1和L2两端电压之和为6 V
B. L1两端电压为2 V
C. L2两端电压为4 V
D. 其中一个灯泡不工作

7. 如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮。导致铅笔芯接入电路的电阻变小的主要因素是(    )
A. 材料 B. 长度 C. 温度 D. 横截面面积
8. 材料、横截面积均相同的两根电阻丝(温度相同)，a的长度大于b的长度，则  (    )
A. a的电阻小于b的电阻 B. a的电阻等于b的电阻
C. a的电阻大于b的电阻 D. 无法判断a与b电阻的大小
9. 下列各电路元件中，阻值最大的是(    )
A. 实验室用的短铜导线 B. 实验室用的小灯泡
C. 家用普通白炽灯泡 D. 试电笔中和氖管串联的电阻

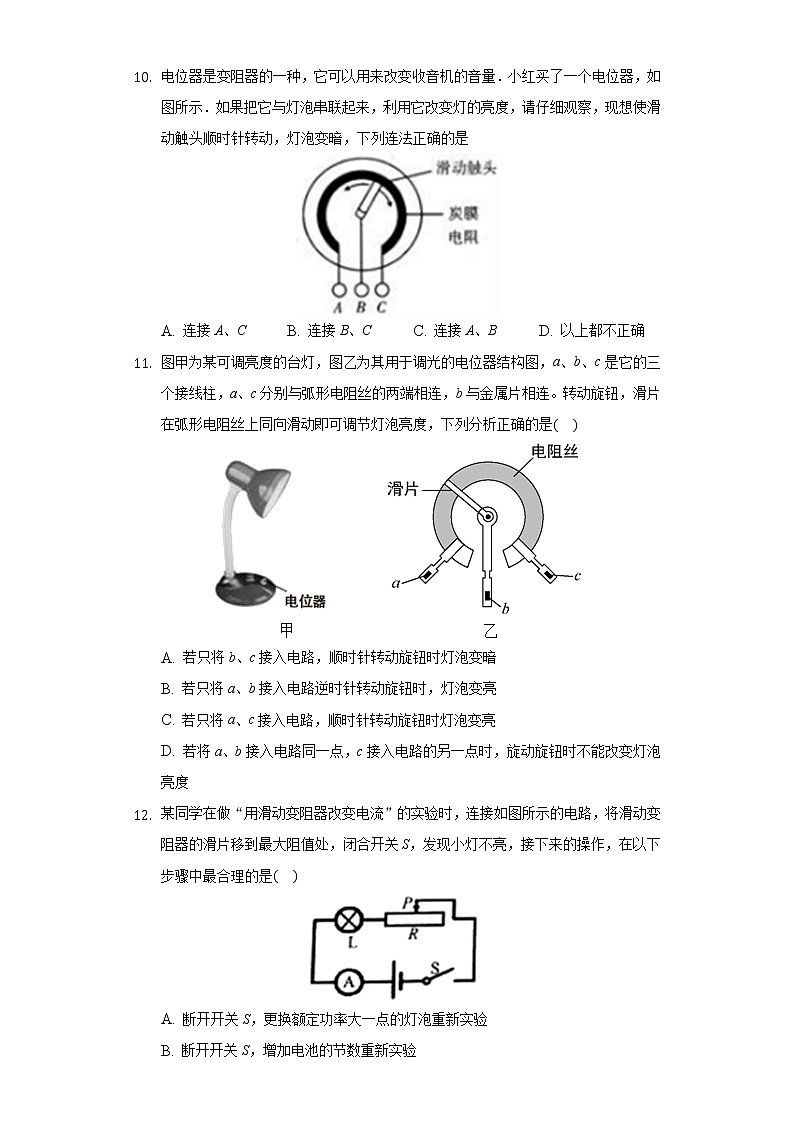

10. 电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是
A. 连接A、C B. 连接B、C C. 连接A、B D. 以上都不正确
11. 图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是(    )
A. 若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B. 若只将a、b接入电路逆时针转动旋钮时，灯泡变亮
C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D. 若将a、b接入电路同一点，c接入电路的另一点时，旋动旋钮时不能改变灯泡亮度
12. 某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是(    )
A. 断开开关S，更换额定功率大一点的灯泡重新实验
B. 断开开关S，增加电池的节数重新实验
C. 断开开关S，拆掉导线重新连接电路
D. 观察电流表的示数是否为零，判断电路是否断路
13. 如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是(    )
A. L1处发生断路
B. L1被短接
C. L2处发生断路
D. L2被短接
14. 如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是(    )
A. L1断路
B. L2断路
C. L1短路
D. L2短路
15. 如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB=1.5 V，UBC=1.5 V，UAC=3 V，在表格中记录数据后，接着的实验步骤是  (    )
A. 整理器材，结束实验
B. 分析数据，得出结论
C. 换用不同规格的小灯泡，再测出几组电压值
D. 换用电压表的另一量程，再测出一组电压值
16. 为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路．此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时(电表均在安全范围内)，则  (    )
A. 电压表V1的示数变大
B. 电压表V1与V2的示数之和变小
C. 电流表A的示数变小
D. 若电压表V1突然短路，则小灯泡变亮

17. 某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数．但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是  (    )
A. 电压表断路 B. 电流表断路 C. 灯泡L1断路 D. 灯泡L2断路
18. 如图所示电路，电压表V1的示数为9V，电压表V2的示数为4V，电压表V3的示数为7V，则灯L2两端的电压为(    )
A. 3V B. 2V C. 4V D. 5V
二、填空题（本大题共4小题，共8.0分）
19. 在如图甲所示的电路中，R为电阻丝，当闭合开关后，灯泡发光．当用酒精灯对电阻丝加热时，灯泡发光程度变弱，这一现象说明电阻丝的电阻          .课堂上老师在注意安全的情况下为同学们演示了如图乙所示的实验，当不给废灯泡的玻璃芯柱加热时，灯泡L不发光．用酒精灯给废灯泡的玻璃芯柱加热到红炽状态时，灯泡发光，这个现象说明玻璃          ．

20. 人体的电阻比较大，双手干燥时双手间的电阻是1000～5000 Ω，潮湿时是200～800 Ω，在最不利的条件下，人双手间的电阻约200 Ω.那么当人手接触到家庭电路中的线路时，有约1 A的电流流过人体，非常危险，人体无法承受，极短时间内就会窒息而死．5000 Ω=5 kΩ=          MΩ.对人体安全的电压是不高于36 V，36 V=          kV．
21. 如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到          (填“a”或“b”)端；闭合开关S，调节滑动变阻器，电流表A的示数如图乙所示，通过灯L的电流为          A.

22. 如图所示，电源电压保持不变，当开关Sl断开S2闭合时，电压表的示数为4.5V；当开关Sl闭合S2断开时，电压表的示数为3V，则电源的电压是______V，L2两端的电压是______V。



三、作图题（本大题共2小题，共4.0分）
23. 如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
(1)两灯泡并联；
(2)电流表测灯L1的电流；
(3)闭合开关后，向左端移动滑动变阻器的滑片P，两灯均变暗。








24. 如图所示，连接串联电路，要求电压表V1测灯泡L1电压，电压表V2测电路总电压。








四、实验探究题（本大题共2小题，共12.0分）
25. 在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证．实验中使用4根电阻丝，其规格、材料如表所示．

编号
材料
长度/m
横截面积/mm2
电流大小/A
A
锰铜合金
0.5
0.8
0.40
B
镍铬合金
0.5
0.8
0.32
C
镍铬合金
0.5
0.4
0.16
D
镍铬合金
1.0
0.4
0.08
(1)实验中通过观察_______来比较电阻的大小，此过程用到的研究方法是_______．
(2)分别将C、D两根合金丝接入电路，可初步探究出的结论是_____________________．
(3)分别将_______(填编号)两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大．
26. 在“探究影响导体电阻大小的因素”的实验中，某实验小组准备实验时对每一个猜想都用三个实验数据进行对比。

(1)如图是同学们某次实验时所用的器材，该次实验他们是为了探究电阻的大小是否跟________有关。实验时同学们通过观察________来比较不同镍铬合金丝电阻的大小。
(2)下表给出可供实验小组选择的导体，分别用A～G七个字母代表。
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
镍铬合金
B
1.0
0.4
镍铬合金
C
1.0
0.6
镍铬合金
D
0.5
0.4
镍铬合金
E
1.5
0.4
镍铬合金
F
1.0
0.6
锰铜
G
1.0
0.6
铁
①为检验“导体电阻跟长度有关”的猜想，应选用的三种导体是________。
②为检验“导体电阻跟横截面积有关”的猜想，应选用的三种导体是________。
③为检验“导体电阻跟材料有关”的猜想，应选用的三种导体是________。
五、计算题（本大题共3小题，共24.0分）
27. 如图甲所示的电路中，电源电压恒为3V，求：

(1)只闭合开关S2，电流表A的示数为0.4A，求通过L1和L2的电流。
(2)只闭合开关S1和S3，灯泡L1和L2两端的电压分别是多少？
(3)只闭合开关S1和S3时，若电流表A的示数为0.56A，电流表A1的示数如乙图，则通过L1和L2的电流分别是多少？







28. 小华做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.2 A、2 V、5 V，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据解答下列问题：

(1)求通过灯L1、灯L2的电流；
(2)求灯L1、灯L2两端的电压。







29. 如图甲所示，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，两只完全相同的电流表Al、A2指针偏转均如图乙所示，求：
(1)灯泡L1、L2两端的电压分别是多少？
(2)通过灯泡L1、L2的电流分别是多少？
(3)若灯泡L1的灯丝烧断了，电流表Al、A2的示数分别是多少？








答案和解析
1.【答案】B

【解析】运用假设法对各选项依次分析，电流表相当于导线，电压表相当于断路．

2.【答案】B

【解析】根据题意，L1和L2串联，先画出电流路径(如解析图甲加粗部分)，然后根据电表在电路中的连接方式判断电表类型(如解析图乙)．



3.【答案】B

【解析】
【分析】
本题主要考查学生对电流表和电压表的使用方法的了解和掌握，是一道较为简单的应用题。
根据电流表与被测用电器串联，电压表与被测用电器并联即可作出判断。
【解答】
因电流表与被测用电器串联、电压表与被测用电器并联，且闭合开关后两灯均能发光，所以，由图可知，乙与两灯是串联应为电流表，甲与两灯是并联应为电压表，故B正确、ACD错误。
故选B。
4.【答案】C

【解析】 闭合开关后，电路为串联电路，电压表V1测电源电压，为3.8 V，电压表V2测灯L2的电压，为2.2 V；根据串联电路的电压规律可知，灯L1两端的电压为3.8 V−2.2 V=1.6 V．

5.【答案】D

【解析】
【分析】
根据串联电路的电压特点以及干电池的节数求出不同接线柱间的电压。
本题考查了串联电路的电压特点，要注意常见电源电压的识记。
【解答】
A.根据图乙可知，AC间为三节干电池串联而成，因此AC间的电压为3×1.5V=4.5V，并且C为正极，A为负极；故A错误；
B.BC为两节干电池串联而成，因此BC间的电压为2×1.5V=3V，并且C为正极，B为负极；故B错误；
C.AB间为一节干电池串联而成，因此AB间的电压为1.5V，并且B为正极，A为负极；故C错误；
D.综上所述，使用该电池盒能获得1.5V、3V及4.5V的电压。
故选D。

6.【答案】D

【解析】略

7.【答案】B

【解析】解：
当只把右端夹子向左移时，铅笔芯接入电路中的长度变小，铅笔芯接入电路的电阻变小，电路中电流增大，小灯泡变亮；所以，可得出铅笔芯电阻和铅笔芯的长度有关，长度越小，电阻越小，故B正确。
故选：B。
当导线夹向左移动时灯泡亮度增大，灯泡亮度变大说明了通过灯泡的电流变大，根据欧姆定律说明电阻小了，导线夹向左移动就改变了铅笔芯接入电路的长度，从而得出导体电阻和长度的关系。
此题考查我们对于实验现象的分析能力，我们要能够根据实验现象得出结论

8.【答案】C

【解析】在材料和横截面积相同时，导体越长，电阻越大，故a的电阻大于b的电阻，C正确．

9.【答案】D

【解析】
【分析】
本题考查电阻，知道电阻在电路中的作用。
电阻是表示导体对电流阻碍作用的大小。
【解答】
因为试电笔接触220V的电压时，有电流通过人体，并且人不会感觉到，而其他接入220V的电路中，人会触电，所以试电笔中和氖管串联的电阻阻值最大。
故选D。
10.【答案】C

【解析】
【分析】
此题主要考查了滑动变阻器的使用，以及滑动触头滑动时，阻值大小的判断。
滑动变阻器的原理是靠改变连入电路中电阻的长度来改变电阻的，滑动变阻器的作用是通过改变电阻从而改变电路中的电流。
【解答】
滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度；
滑动触头顺时针转动时，灯泡变暗，说明电路中的电流减小，所以接入电路中的电阻应变大；
则应将左边部分接入电路，即连接A、B。故ABD错误，C正确。
故选C。
11.【答案】B

【解析】解：
A、若只将b、c接入电路，则滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故A错误；
B、若只将a、b接入电路，则滑片左边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故B正确；
C、若只将a、c接入电路，则电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误；
D、若将a、b接入电路同一点，c接入电路的另一点时，导线把电位器的滑片左边的电阻丝短路，滑片右边的电阻丝接入电路；旋动旋钮时，能改变接入电路的电阻，能改变电路中的电流，能改变灯泡的亮度，故D错误。
故选：B。
电位器的实质是滑动变阻器，串联在电路中能改变电路中电流的大小；若将图乙中a、c接入则接入了全部电阻片，不能改变电阻大小，接线时a、c只能选择其一接入电路，结合图示可做出分析。
此题考查学生对于滑动变阻器的理解和掌握，熟知使用和接线原则是解题关键。

12.【答案】D

【解析】解：
AB、若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样不发光，故AB错误；
C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C错误。
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数；如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光；故D正确。
故选：D。
电路中各元件串联连接，当滑动变阻器阻值最大时，灯泡不亮；可以先根据电流表有无示数检测电路的故障，然后根据故障问题进行处理。
本题主要考查用电流表检测电路故障，会根据电流示数判断电路的故障，并能够对故障进行处理。

13.【答案】A

【解析】解：闭合开关S后，灯L1、L2均不亮，说明电路发生断路，而电压表的示数接近电源电压，说明L1的两端能与电源连通，故是L1断路。
故选：A。
两个电灯都不亮，说明是开路，而电压表有读数说明L2与连到电源，故在L1处开路。
用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方断路了。在本题中灯都不亮，先判断出是断路，而电压表有读数，说明L1断路。

14.【答案】A

【解析】解：
A、如果L1断路，L1和L2都不发光，图中电压表并联在L2两端，则电压表与电源的两端不相连，电压表无示数；将电压表并联在L1两端时，电压表示数为2.8V，则电压表串联在电路中测电源电压；如果把电压表改接在电源两端，示数也为2.8V，进一步说明了电压表并联在L1两端时电压表测电源电压，故A符合题意；
B、如果L2断路，L1和L2都不发光，电压表并联在L2两端，则电压表与电源的两端相连，电压表有示数，故B不符合题意；
CD、如果L1短路或L2短路，其中一个灯泡会发光，故CD不符合题意。
故选：A。
两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，具体原因根据电压表有无示数判断。
用电压表判断电路故障时，如果有示数，说明与电压表串联的元件是完好的；如果无示数，说明与电压表串联的元件有断路，或与电压表并联的元件短路。

15.【答案】C

【解析】略

16.【答案】C

【解析】由图可知，滑动变阻器和灯泡串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端的电压，电流表测电路中电流．将滑动变阻器的滑片向左移动时，滑动变阻器接入电路的电阻变大，电路中电流变小，故电流表示数变小，C对．
滑动变阻器阻值变大，它两端电压也随之变大，故电压表V2示数变大．因为电源电压U不变，且U=U1+U2，所以灯泡两端电压变小，即电压表V1示数变小，故A、B错．
若电压表V1突然短路，灯泡也会短路，灯泡不发光，故D错．

17.【答案】B

【解析】由题图可知两灯并联，电压表测量电源电压，电流表测量灯L1的电流。
A选项，如果是电压表断路，电流表有示数，故A不符合题意；
B选项，如果是电流表断路，电压表的两端与电源不相连，没有示数，则电流表和电压表都没有示数，故B符合题意；
C选项，如果灯泡L1断路，电流表没有示数，电压表的两端与电源相连，有示数，故C不符合题意；
D选项，根据并联电路各个支路互不影响知，如果灯泡L2断路，L1会发光，电流表有示数，电压表与电源两端相连，有示数，故D不符合题意．

18.【答案】B

【解析】解：因为该电路是串联电路，V1并联在电源的两端，所以V1测量电源的电压；而V2并联在L1、L2两端，所以V2测量L1、L2两端的电压之和；V3并联在L2、L3两端，所以L2、L3两端的电压之和；
因为串联电路两端的电压等于各部分电压之和，
所以U1+U2+U3=9V--------------①
根据V2、V3的示数可得：
U1+U2=4V---------------------②
U2+U3=7V---------------------③
联立①②③式可得：U2=2V
故选：B。
先分析电路的连接方式，然后根据电压表与被测用电器并联连接进行分析；再根据串联电路两端的电压等于各部分电压之和分析三个电压表示数的关系。
本题考查了串并联电路的识别和串联电路的电压规律，电压表的正确使用是解决本题的关键。

19.【答案】随温度升高而增大；
在高温条件下可以变成导体


【解析】影响电阻大小的因素：材料、长度、横截面积和温度．用酒精灯对电阻丝加热时，灯泡发光程度变弱，说明电路内电阻变大，即金属导体的电阻随温度的升高而增大．用酒精灯对玻璃进行加热，玻璃的温度升高，电阻变小，使电路的总电阻变小，电流变大，所以灯泡变亮．该现象说明，在高温条件下玻璃可以变成导体．

20.【答案】5×10−3
3.6×10−2


【解析】略

21.【答案】b
0.3


【解析】略

22.【答案】4.5  1.5

【解析】解：当开关S1闭合、S2断开时，如图甲：

电压表并联在了L1的两端，故L 1的电压为3V；
当S1断开、S2闭合时，如图乙：

电压表并联在了电源的两端，所以电源电压为4.5V，则L2两端的电压U2=U−U1=4.5V−3V=1.5V。
故答案为：4.5；1.5；
判断出开关不同状态时，电压表是并联在了哪个电灯的两端后，由串联电路的电压特点分析计算。
本题考查了电压表的使用和串联电路的电压的特点：电路两端的总电压等于各用电器两端电压之和。

23.【答案】

【解析】
【分析】
根据题意，确定两只灯泡的连接方式为并联，再根据电流表只测量通过灯L1的电流，根据向左端移动滑动变阻器的滑片P，两灯均变暗确定滑动变阻器下面的接线柱。
本题考查了连接实物电路图，分析清楚电路结构、根据滑动变阻器用法及串联电路特点确定滑动变阻器的接法是正确解题的关键。
【解答】
两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流(选大量程)，L1与电流表串联，再与L2并联；闭合开关后，根据向左端移动滑动变阻器的滑片P，两灯均变暗，连入电阻变大，下面选右下接线柱，如图所示：
。
故答案为：
。

24.【答案】如图：



【解析】
【分析】
由题意要求可知两灯泡串联，电压表并联在L1两端，电压表并联在L1、L2两端即可。
本题考查根据题意连接实物图，注意电压表测哪一部分的电压与哪一部分并联，是解答本题的关键。
【解答】
根据题意两灯泡串联，电压表并联在L1的两端，电压表并联在电源两端，然后与电源和开关组成电路，如图所示：
。
故答案为：如图：。

25.【答案】(1)电流表的示数大小；转换法
(2)导体的材料、横截面积相同时，长度越长，电阻越大
(3)B、C


【解析】略

26.【答案】(1)导体长度电流表示数
(1)①B、D、E ②A、B、C ③C、F、G


【解析】
【分析】
(1)在此实验装置中，运用转换法，电阻的大小通过比较电流表示数的大小来判断；
(2)影响电阻大小的因素是：材料、长度、横截面积、温度，在探究过程中需用到控制变量法，不加特殊说明，认为温度相同。
本题考查影响电阻大小的因素及具体的关系，关键是会用控制变量法和转换法进行分析。
【解答】
(1)由图可知，此题中是控制导体的材料和横截面积一定，而长度不同，故是研究导体的电阻大小跟长度的关系；
在电源电压一定的情况下，导体电阻越大，电路电流越小，电流表的示数越小；导体电阻越小，电路电流越大，电流表的示数越大；因此可以通过观察电流表示数的大小判断电阻的大小，应用了转换法；
(2)①为了研究导体电阻与导体长度的关系，则需使导体的材料和横截面积相同，长度不同，应选用的三种导体是B、D、E；
②为了研究导体电阻与横截面积的关系，则需使导体的材料和长度相同，横截面积不同，应选用的三种导体是A、B、C；
③为了研究导体电阻与导体材料的关系，则需使导体的长度和横截面积相同，材料不同，应选用的三种导体是C、F、G；
故答案为：(1)导体长度；电流表示数；
(2)①B、D、E；②A、B、C；③C、F、G。

27.【答案】解：
(1)由图甲知，只闭合S2时两灯串联，电流表A测电路中电流，串联电路中电流处处相等，所以通过L1和L2的电流都为0.4A；
(2)由图甲知，只闭合开关S1和S3时，两灯并联，并联电路中各支路两端电压与电源电压都相等，所以两灯电压都为3V；
(3)由图甲知，只闭合开关S1和S3时，两灯并联，电流表A测干路电流，A1测L1支路电流，
电流表A的示数为0.56A，由并联电路电流特点知，由图乙指针位置可知，A1应使用0−0.6A量程，示数为0.26A，即通过L1的电流为0.26A，
所以通过L1的电流为0.56A−0.26A=0.3A。
答：(1)只闭合开关S2时，通过L1和L2的电流分别是0.4A、0.4A；
(2)当只闭合开关S1和S3时，L1和L2两端的电压分别是3V、3V；
(3)当只闭合开关S1和S3时，通过L1和L2的电流分别是0.26A、0.3A。

【解析】(1)由图甲，分析只闭合S2时两灯串联，电流表A测电路中电流，由串联电路特点可知通过L1和L2的电流；
(2)只闭合开关S1和S3时，两灯并联，由并联电路的电压特点可知两灯电压；
(3)只闭合开关S1和S3时，两灯并联，电流表A测干路电流，A1测L1支路电流，由并联电路电流特点结合图乙分析A1使用的量程并读数，从而得到两灯电流。
本题考查了并联电路的电流特点和电压特点的应用，正确分析开关在不同状态下电路的连接方式和电表作用是解题的关键。

28.【答案】(1)0.2 A；0.2 A  ；(2)2 V；3 V。

【解析】解：(1)由电路图可知，闭合开关S后，两灯泡串联，根据串联电路电流处处相等可知，通过两灯泡的电流为0.2 A。
(2)由电路图可知，电压表V1测L1和L2两端的总电压，电压表V2测L1两端电压，在串联电路中，总电压等于各用电器两端电压之和，故灯泡L1两端的电压为2 V，灯泡L1和L2两端的总电压为5 V，故灯泡L2两端的电压为U2=U−U1=5 V−2 V=3 V。

29.【答案】解：由图可知，L1与L2并联，电流表A2测干路电流，电流表A1测L2电流；
(1)因为并联电路中各支路两端电压相等，且等于电源电压，因此灯泡L1、L2两端的电压都为3V；
(2)因为并联电路中干路电流等于各支路电流之和，因此电流表A2的示数大于电流表A1的示数，而两电流表指针偏转角度相同，因此电流表A1量程为0～0.6A，分度值为0.02A，示数为0.3A，即通过L2的电流为0.3A；电流表A2量程为0～3A，分度值为0.1A，示数为1.5A；
则通过L1的电流：I1=I−I2=1.5A−0.3A=1.2A；
(3)工作过程中L1灯丝突然烧断，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等，而并联电路中，各支路互不影响，因此都为0.3A。
答：(1)灯泡L1、L2两端的电压都是3V；
(2)通过灯泡L1、L2的电流分别是1.2A、0.3A；
(3)若在工作过程中L1灯丝突然烧断，电流表Al、A2的示数分别是0.3A、0.3A。

【解析】由图可知，L1与L2并联，电流表A2测干路电流，电流表A1测L2电流；
(1)根据并联电路的电压关系可知灯泡L1、L2两端的电压；
(2)根据并联电路的电流规律，由图乙所示电流表确定电流表量程与分度值，读出电流表示数。
根据并联电路的电流关系求出流过灯泡L1的电流。
(3)根据并联电路的特点进行分析，即各用电器工作状态互不影响。
本题主要考查学生对并联电路电流规律掌握和运用，考查了电流表的读数，确定电流表的测量对象、确定电流表的量程是本题解题的关键。
