人教版九年级全册第4节 电流的测量精品习题

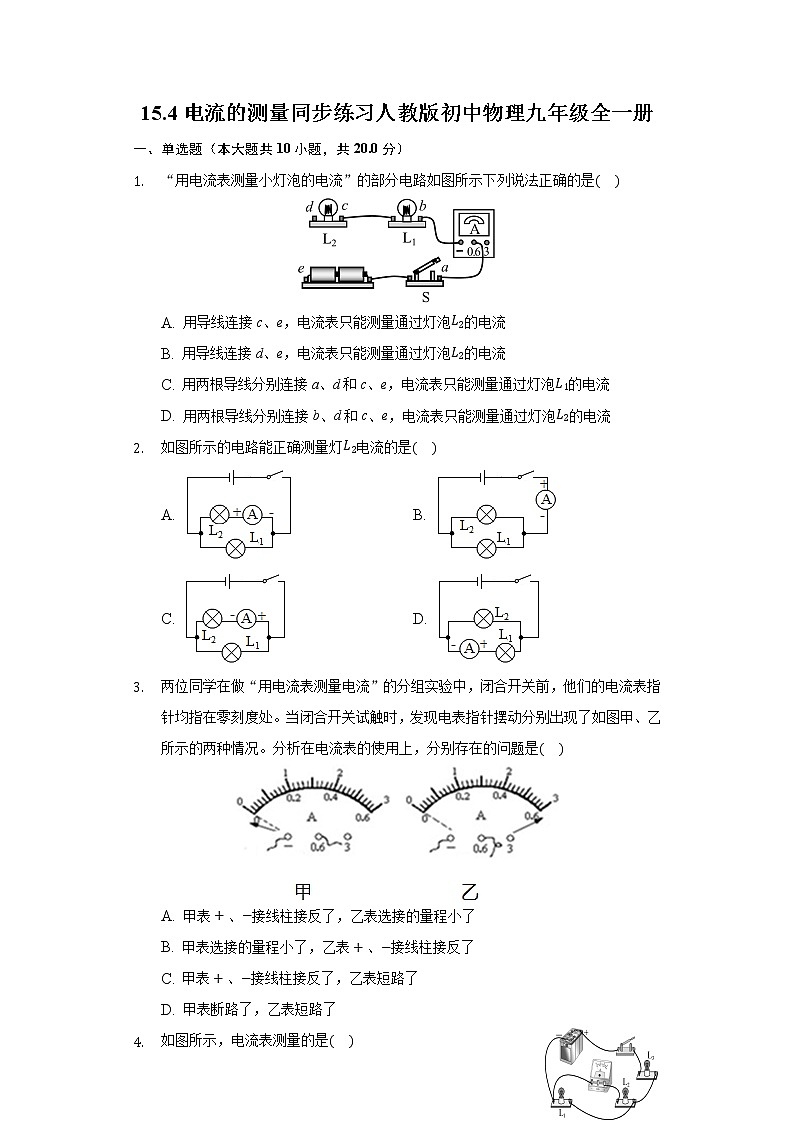

15.4电流的测量同步练习人教版初中物理九年级全一册

一、单选题（本大题共10小题，共20.0分）

1. “用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是

A. 用导线连接c、e，电流表只能测量通过灯泡的电流
B. 用导线连接d、e，电流表只能测量通过灯泡的电流
C. 用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡的电流
D. 用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡的电流

2. 如图所示的电路能正确测量灯电流的是

A.  B.
C.  D.

3. 两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上，分别存在的问题是

A. 甲表、接线柱接反了，乙表选接的量程小了
B. 甲表选接的量程小了，乙表、接线柱接反了
C. 甲表、接线柱接反了，乙表短路了
D. 甲表断路了，乙表短路了

4. 如图所示，电流表测量的是

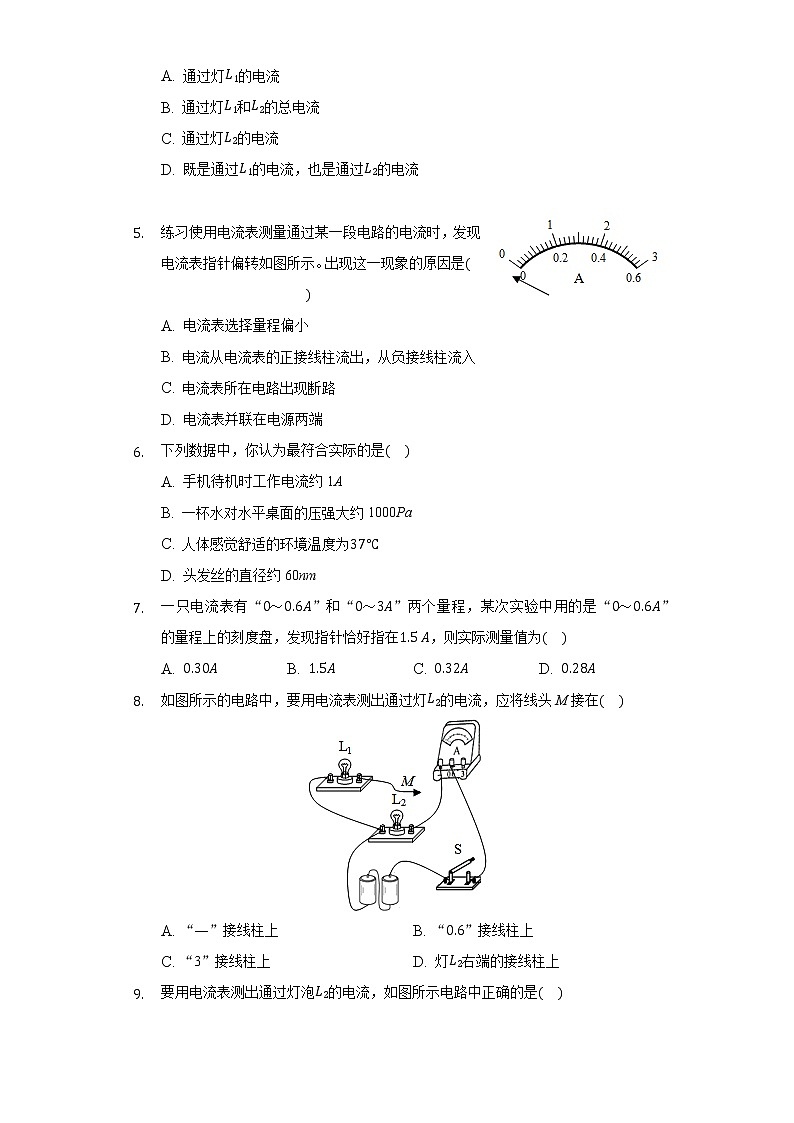

A. 通过灯的电流
B. 通过灯和的总电流
C. 通过灯的电流
D. 既是通过的电流，也是通过的电流


5. 练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。出现这一现象的原因是

A. 电流表选择量程偏小
B. 电流从电流表的正接线柱流出，从负接线柱流入
C. 电流表所在电路出现断路
D. 电流表并联在电源两端

6. 下列数据中，你认为最符合实际的是

A. 手机待机时工作电流约1A
B. 一杯水对水平桌面的压强大约1000Pa
C. 人体感觉舒适的环境温度为
D. 头发丝的直径约60nm

7. 一只电流表有“”和“”两个量程，某次实验中用的是“”的量程上的刻度盘，发现指针恰好指在，则实际测量值为

A.  B.  C.  D.

8. 如图所示的电路中，要用电流表测出通过灯的电流，应将线头M接在

A. “”接线柱上 B. “”接线柱上
C. “3”接线柱上 D. 灯右端的接线柱上

9. 要用电流表测出通过灯泡的电流，如图所示电路中正确的是

A.  B.  C.  D.

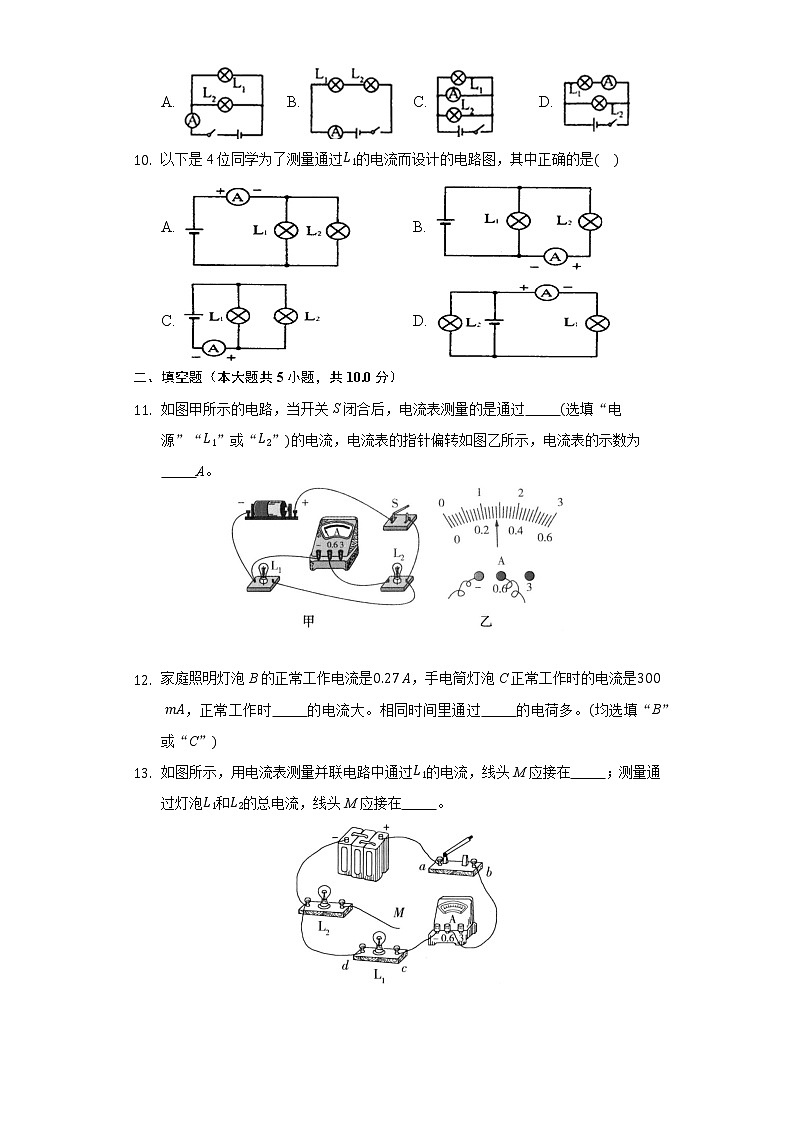

10. 以下是4位同学为了测量通过的电流而设计的电路图，其中正确的是

A.  B.
C.  D.

二、填空题（本大题共5小题，共10.0分）

11. 如图甲所示的电路，当开关S闭合后，电流表测量的是通过          选填“电源”“”或“”的电流，电流表的指针偏转如图乙所示，电流表的示数为          A。

12. 家庭照明灯泡B的正常工作电流是，手电筒灯泡C正常工作时的电流是，正常工作时          的电流大。相同时间里通过          的电荷多。均选填“B”或“C”
13. 如图所示，用电流表测量并联电路中通过的电流，线头M应接在          ；测量通过灯泡和的总电流，线头M应接在          。

14. 电流表要和被测用电器          联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过          选填“电源”“”或“”的电流，电流表的指针偏转如图乙所示，电流表的读数是          。

15. 如图中乙、丙所示是试触和正确测量电流的过程以及电流表指针指示的位置，则对应的图甲试触时M连接的是电流表的“          ”接线柱，准确测量通过灯泡的电流是          A。

三、作图题（本大题共2小题，共4.0分）

16. 请在图中用笔画线代替导线，按要求连接电路：

开关同时控制两盏电灯．

灯泡、并联．

电流表测通过两灯的总电流．

所画导线不能交叉．








17. 请按图甲所示电路，用笔画线代替导线将图乙的实物电路连接完整。

四、实验探究题（本大题共2小题，共12.0分）

18. 在用电流表测电流的实验中．

连接电路时，开关应处于___________状态．

若某同学连接的电路如图甲所示，则电流表测的是灯___________的电流，如果电流表的示数如图乙所示，则通过该灯的电流是___________mA．

只需改动一根导线就可测得总电流，请在图中用“”号指出需改动的导线，并在原图中画出正确的电路连线．

若闭合开关后，灯亮，电流表指针不发生偏转，那么原因可能是___________．

A.电流表内部断路  开关处接触不良

C.电流表被短路    电源供电不足

19. 如图甲所示，用电流表测量电流的实物图，请按要求回答：

图甲中，电流表测量的是通过__________的电流。如果电流表的示数如图乙所示，则电流表测出的电流大小为__________A。

如果要用电流表测通过和的总电流，且只允许移动一根导线，应将导线__________填“a”或“b”的右端接在电流表的__________接线柱上填“”或“”。

五、计算题（本大题共3小题，共24.0分）

20. 某次测量时，若通过导线ab的电流为，电流表的示数如图所示。求：
    电流表的示数。
    若导线ab的电流从，请分析推证通过导线cd的电流大小及方向。
    若导线ab的电流从，请分析推证导线cd的电流大小及方向。







21. 上电流一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流人的电流总和等于流出的电流总和。如图是某实验电路的一部分，电流表的示数为______A，若通过导线ab电流为，请分析通过导线cd的电流大小及方向。

22. 如图所示，把电流表接入电路后，闭合开关，发现指针偏转如下，产生的原因分别是：
    ：______
    ：______









答案和解析

1.【答案】C


【解析】解：A、用导线连接c、如图甲，此时只有灯泡接入电路中，所以电流表只能测量通过灯泡的电流，故A错误；

 B、用导线连接d、如图乙，两个灯泡串联接入电路中，因串联电路中各处的电流相等，则此时电流表既能测通过灯泡的电流，也能测通过灯泡的电流，故B错误；
C、用两根导线分别连接a、d和c、e时如图丙，此时两个灯泡并联，电流表串联在的支路中，测量的是的电流，故C正确；

D、用两根导线分别连接b、d和c、如图丁，此时两个灯泡并联，电流表接在干路中，测量的是干路的电流，故D错误。
故选：C。
电流表可以测量用电器的电流，测量过程中，电流表与哪个用电器串联，就是测量哪个用电器的电流。
本题考查了电路的分析、电流表的连接方式，属于基础知识，明确电路的结构是解题的关键。


2.【答案】C


【解析】解：A、电流表与串联，测的是的电流，且正负接线柱接反，故A错误；
B、电流表在干路上测的是干路的电流，故B错；
C、电流表与串联，测的是的电流，电流从正接线柱流进，从负接线柱流出，故C正确；
D、电流表与串联，测的是的电流，故D错；
故选：C。
电流表使用时要串联在被测电路中，并且电流从“”接线柱流入，从“”接线柱流出。
本题考查了电流表的使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，并且正负接线柱要接正确。


3.【答案】A


【解析】解：甲图中的指针反转，说明出现的问题是：正负接线柱接反了；
乙图中的指针偏转角度太大，说明出现的问题是：量程太小了。
故选：A。
电流表的正确使用方法：电流表和被测电路串联；让电流从“”接线柱流入电表，从“”极接线柱流出电表；不能超出电流表的量程；绝对不能把电流表直接连在电源的两极上。根据电流表的指针偏转情况，判断出现的问题。
本题考查了学生分析判断电路故障的能力、对电流表的指针偏转情况作出相应的判断的能力，属于考查基本能力的题目。


4.【答案】C


【解析】解：
如图所示：

闭合开关，按电流方向，电流从电源正极流出，经开关、灯，在右接线柱A分开，一条支路经、电流表，一条支路经，汇合后回到电源负极，电流表测量中的电流，故C正确、ABD错误。
故选：C。
按电流方向，确定电路的分、合点，进而确定电流表在哪一条支路，从而确定电流表测量通过哪个用电器的电流。
本题考查了电流表的连接方法。电流表要测量哪个电灯的电流就要与哪个电灯串联，且接线柱要接正确。


5.【答案】B


【解析】解：在测量中发现电流表的指针向左偏转，原因是：电流表正负接线柱接反了：
A、电流表选择量程偏小，会出现指针正向偏转角度过大，故A不符合题意；
B、电流从电流表的正接线柱流出，从负接线柱流入，会出现指针反向偏转，故B符合题意；
C、电流表所在电路出现断路，电路中没有电流，电流表指针不偏转，故C不符合题意；
D、电流表并联在电源两端，相当于短路，电流表中通过的电流过大，指针偏转角度很大，会损坏电流表，故D不符合题意。
故选：B。
电流表与待测电路串联；电流应从电流表正接线柱流入，负接线柱流出，否则电表指针反向偏转；
本题考查电流表的正确使用，不正常使用会出现电流表测不出数据、反转等异常现象。


6.【答案】B


【解析】解：A、手机功率非常小，所以待机电流更小，甚至在1mA以下。故A不符合实际；
B、一杯水重包括水杯，与桌面的接触面积约，对水平桌面的压强约故B符合实际；
C、人体正常体温在左右，感觉舒适的温度在左右。故C不符合实际；
D、试卷纸的厚度在左右，人的头发的直径与此差不多，在左右。故D不符合实际。
故选：B。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。


7.【答案】A


【解析】解：电流表使用“”的量程时，指针恰好指在 A位置，读数应为。
故选：A。
根据在电流表的同一刻度处，量程的读数是量程读数的5倍计算。
本题考查了电流表不同量程的读数的关系。


8.【答案】B


【解析】解：由图知：两只灯泡并联，电流表要想测量通过灯泡的电流，必须与串联，通过的电流不能进入电流表，所以线头M要与电流表的“”接线柱相连。
故选：B。
电流表是测量电路电流的仪表，与用电器串联使用，结合电路连接情况可判断导线的连接位置。
此题考查的是电流表的使用和连接方法，属于基本技能。


9.【答案】B


【解析】解：A、电流表在干路中，测的是两个灯的总电流，不合题意；
B、两灯串联，电流表与和的是串联的，测的是的电流，也是的电流，合题意；
C、电流表与两灯并联，电路短路，不合题意；
D、两灯并联，电流表与串联，电流表测的是电流，不合题意。
故选：B。
根据电流表的使用：电流表要串联使用，且与串联。
本题考查了电流表的使用，知道电流表与被测用电器串联即可，属于基本内容，比较简单。


10.【答案】D


【解析】解：A、由图可知，两灯泡并联，电流表接在了干路上测量干路电流，故不符合题意；
B、由图可知，两灯并联，电流表与灯泡串联测量的是灯泡的电流，故不符合题意；
C、由图可知，两灯泡并联，电流表接在了干路上测量干路电流，故不符合题意；
D、由图可见，两灯并联，电流表与灯泡串联，测量的是灯泡的电流，故符合题意。
故选：D。
电流表使用时要串联在电路中，并且电流从“”接线柱流入，从“”接线柱流出。
本题考查了电流表的使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，并且正负接线柱要接正确。


11.【答案】

【解析】解：由题图可知，闭合开关后，小灯泡和并联，电流表串联接在所在的支路上，所以电流表测量的是通过的电流；电流表使用的是“”的量程，一个大格表示，一个小格表示，指针指在第2个大格内的第4条刻度线上，所以其示数为。


12.【答案】C

 C

【解析】解：可把两个电流中的任意一个数据进行单位换算，如，显然，通过灯泡C的电流大；通电时间相同，则由可得，通过灯泡C的电荷多。


13.【答案】电流表的“”接线柱上

 电流表的“”接线柱上

【解析】 要用电流表测量并联电路中通过灯的电流，线头M应接在电流表的“”接线柱上；要用电流表测量通过灯泡和的总电流，线头M应接在电流表的“”接线柱上。


14.【答案】 串

【解析】 电流表要和被测用电器串联；由电路图可知，电流表与灯串联，所以电流表测量的是通过的电流。电流表选用的量程是，分度值是，电流表的示数是。


15.【答案】3

【解析】由图乙可知，试触时指针偏转角度很小，说明量程选大了，即试触时选择了“3”接线柱；因为使用电流表要选择合适的量程，所以电流表应选择量程，将线头M连接到“”接线柱上，分度值是，示数为。


16.【答案】如图所示

【解析】解：
灯泡、并联，说明、各在一条支路上；开关同时控制两盏电灯，电流表测通过两灯的总电流，说明开关和电流表都要接在干路上．


17.【答案】


【解析】略


18.【答案】断开    320  如图所示

【解析】连接电路时，开关处于断开状态．
图中电流表与灯串联，测灯的电流；图乙中电流表量程为，分度值是，示数为．
把电流表串联接入电路，测干路电流，电路连接如图．
灯亮但电流表无示数，只能是电流表被短路．


19.【答案】 ；； ；。


【解析】由实物图可知，两灯并联，灯与电流表串联连接，电流表测量通过的电流。题图乙中，电流表接入电路中的量程为，分度值为，其示数为。要想用电流表测量和的总电流，可将导线b的右端改接在电流表的负接线柱上。


20.【答案】解：
由图示电流表可知，其量程为，分度值为，示数为；
导线ab的电流从，根据电流的走向，则ab中的电流及通过电流表的电流，均通过dc导线，因此dc在干路，此时，方向：；
导线ab的电流从，根据电流的走向，ab中的电流为，通过电流表的电流为，则电流表的电流和cd的电流均通过ab导线，因此cd在支路，此时，方向：。
故答案为：电流表的示数为；
导线ab的电流从，根据电流的走向，则ab中的电流及通过电流表的电流，均通过dc导线，因此dc在干路，此时，方向：；
导线ab的电流从，根据电流的走向，ab中的电流为，通过电流表的电流为，则电流表的电流和cd的电流均通过ab导线，因此cd在支路，此时，方向：。


【解析】根据电流表的量程和分度值读数；
电流从电流表的正接线柱流入，负接线柱流出，并联电路的特点：干路电流等于各支路电流之和。据此分析；
此题考查的是电流表使用和读数方法，属于基本技能的考查，难度较小，容易解答；
本题主要考查了并联电路的电流特点应用，关键能够根据电流的走向判断出电路的连接方式。


21.【答案】


【解析】解：电流表选择量程，分度值为，示数为；
电流表的正确接法是电流从“”接线柱流入，从“”接线柱流出，所以有两种情况：
若导线ab的电流从，根据电流的走向，则ab中的电流及通过电流表的电流，均通过dc导线，因此dc在干路，此时，方向：；
若导线ab的电流从，根据电流的走向，cd中的电流和电流表的电流都流向ab，因此ab在干路，则，方向：。
故答案为：；
电流从，通过导线cd的电流大小。
电流从，通过导线cd的电流大小。
要解决此题，需掌握：
确定电流表选择的量程和分度值，读出示数；
并联电路的特点：干路电流等于各支路电流之和。
电流从电流表的正接线柱流入，负接线柱流出。
本题主要考查了并联电路的电流特点应用，关键能够根据电流的走向判断出电路的连接方式。


22.【答案】电流表的量程选择太小  电流表的正负接线柱接反了


【解析】解：由甲图可知，电路中的电流超过了电流表的量程，原因是电流表的量程选择太小；
由乙图可知，电流表的指针反偏，原因是电流表的正负接线柱接反了。
故答案为：电流表的量程选择太小；电流表的正负接线柱接反了。
从电流表的使用规则进行分析：串联在电路中，测量的电流不能超过电流表的最大量程，电流从电流表的正极流入，负极流出。
会正确使用电流表，注意测量的电流不可以超过量程，正负接线柱不能接反。
