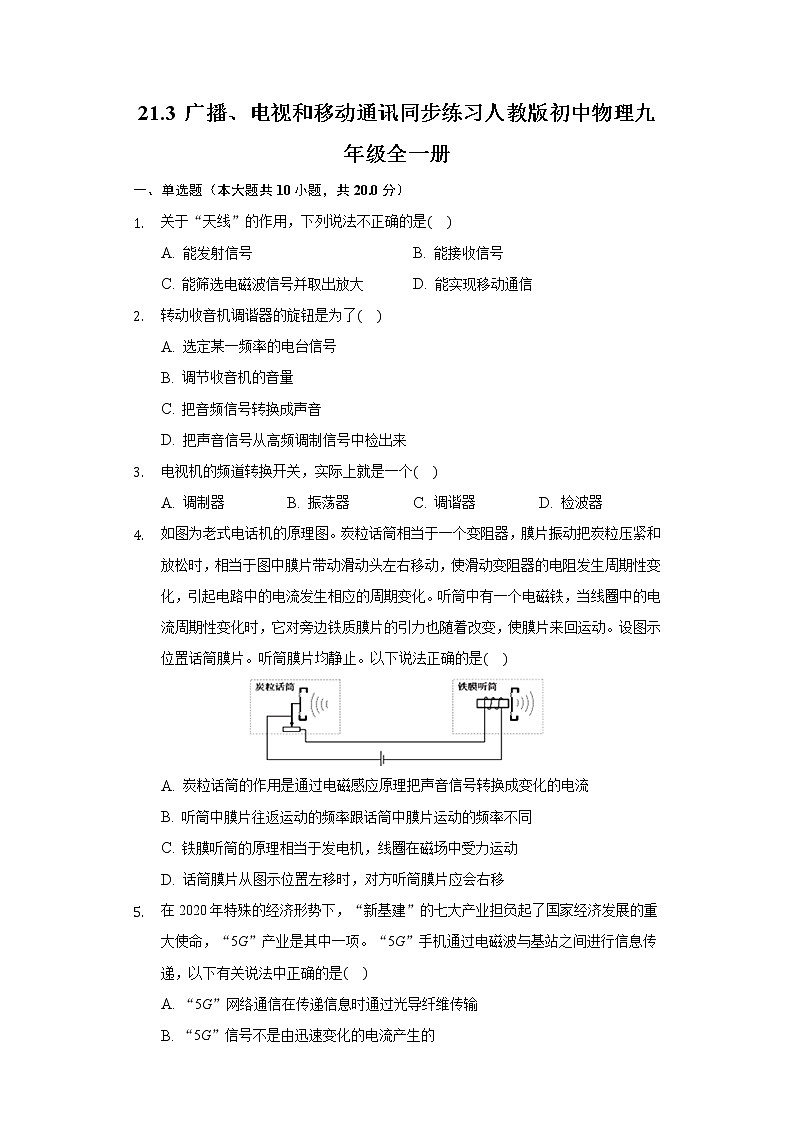

21.3 广播、电视和移动通讯同步练习人教版初中物理九年级全一册
一、单选题(本大题共10小题,共20.0分)
- 关于“天线”的作用,下列说法不正确的是
A. 能发射信号 B. 能接收信号
C. 能筛选电磁波信号并取出放大 D. 能实现移动通信
- 转动收音机调谐器的旋钮是为了
A. 选定某一频率的电台信号
B. 调节收音机的音量
C. 把音频信号转换成声音
D. 把声音信号从高频调制信号中检出来
- 电视机的频道转换开关,实际上就是一个
A. 调制器 B. 振荡器 C. 调谐器 D. 检波器
- 如图为老式电话机的原理图。炭粒话筒相当于一个变阻器,膜片振动把炭粒压紧和放松时,相当于图中膜片带动滑动头左右移动,使滑动变阻器的电阻发生周期性变化,引起电路中的电流发生相应的周期变化。听筒中有一个电磁铁,当线圈中的电流周期性变化时,它对旁边铁质膜片的引力也随着改变,使膜片来回运动。设图示位置话筒膜片。听筒膜片均静止。以下说法正确的是
A. 炭粒话筒的作用是通过电磁感应原理把声音信号转换成变化的电流
B. 听筒中膜片往返运动的频率跟话筒中膜片运动的频率不同
C. 铁膜听筒的原理相当于发电机,线圈在磁场中受力运动
D. 话筒膜片从图示位置左移时,对方听筒膜片应会右移
- 在2020年特殊的经济形势下,“新基建”的七大产业担负起了国家经济发展的重大使命,“5G”产业是其中一项。“5G”手机通过电磁波与基站之间进行信息传递,以下有关说法中正确的是
A. “5G”网络通信在传递信息时通过光导纤维传输
B. “5G”信号不是由迅速变化的电流产生的

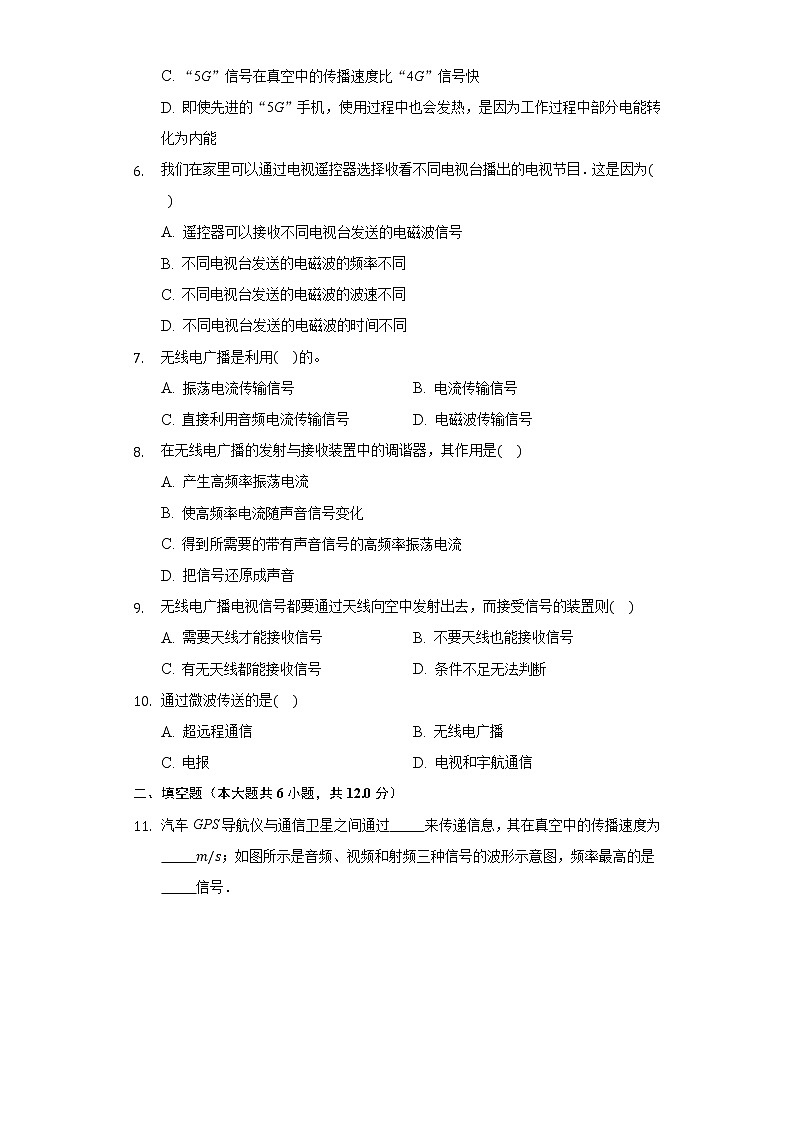

C. “5G”信号在真空中的传播速度比“4G”信号快
D. 即使先进的“5G”手机,使用过程中也会发热,是因为工作过程中部分电能转化为内能
- 我们在家里可以通过电视遥控器选择收看不同电视台播出的电视节目.这是因为
A. 遥控器可以接收不同电视台发送的电磁波信号
B. 不同电视台发送的电磁波的频率不同
C. 不同电视台发送的电磁波的波速不同
D. 不同电视台发送的电磁波的时间不同
- 无线电广播是利用的。
A. 振荡电流传输信号 B. 电流传输信号
C. 直接利用音频电流传输信号 D. 电磁波传输信号
- 在无线电广播的发射与接收装置中的调谐器,其作用是
A. 产生高频率振荡电流
B. 使高频率电流随声音信号变化
C. 得到所需要的带有声音信号的高频率振荡电流
D. 把信号还原成声音
- 无线电广播电视信号都要通过天线向空中发射出去,而接受信号的装置则
A. 需要天线才能接收信号 B. 不要天线也能接收信号
C. 有无天线都能接收信号 D. 条件不足无法判断
- 通过微波传送的是
A. 超远程通信 B. 无线电广播
C. 电报 D. 电视和宇航通信
二、填空题(本大题共6小题,共12.0分)

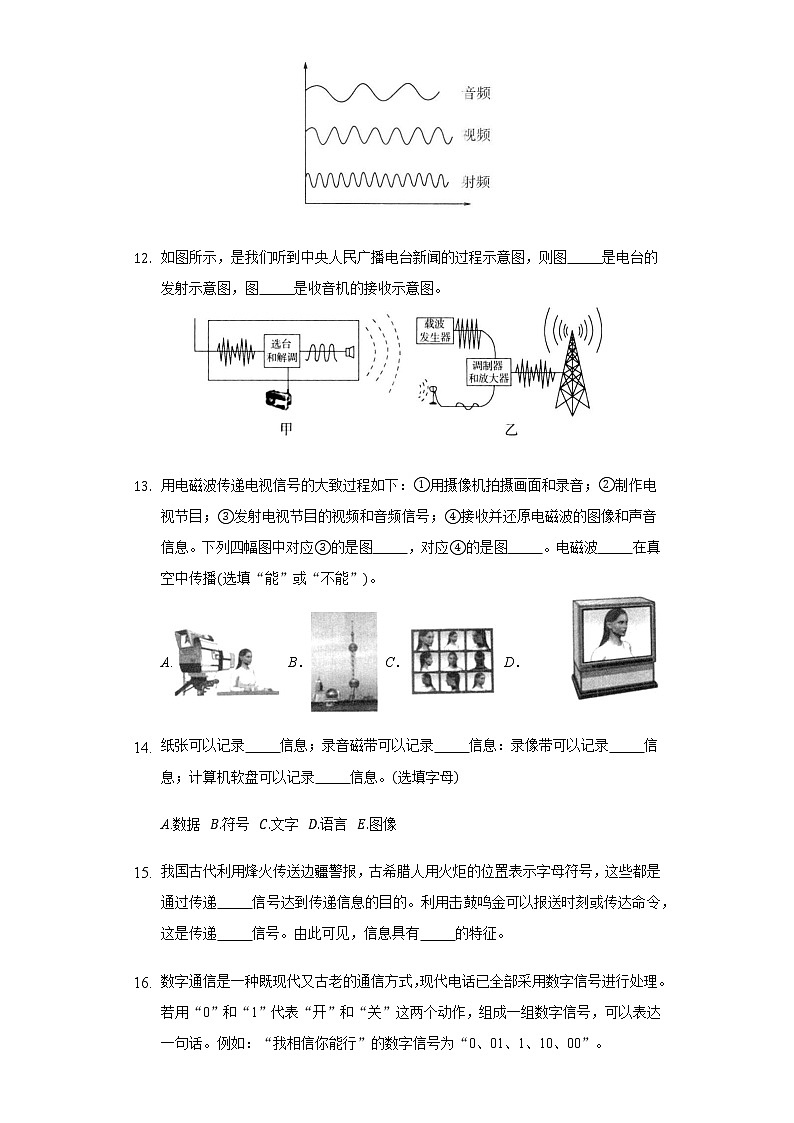

- 汽车GPS导航仪与通信卫星之间通过 来传递信息,其在真空中的传播速度为 ;如图所示是音频、视频和射频三种信号的波形示意图,频率最高的是 信号.
- 如图所示,是我们听到中央人民广播电台新闻的过程示意图,则图 是电台的发射示意图,图 是收音机的接收示意图。
- 用电磁波传递电视信号的大致过程如下:用摄像机拍摄画面和录音;制作电视节目;发射电视节目的视频和音频信号;接收并还原电磁波的图像和声音信息。下列四幅图中对应的是图 ,对应的是图 。电磁波 在真空中传播选填“能”或“不能”。
A. B. C. D.
- 纸张可以记录 信息;录音磁带可以记录 信息:录像带可以记录 信息;计算机软盘可以记录 信息。选填字母
A.数据 符号 文字 语言 图像
- 我国古代利用烽火传送边疆警报,古希腊人用火炬的位置表示字母符号,这些都是通过传递 信号达到传递信息的目的。利用击鼓鸣金可以报送时刻或传达命令,这是传递 信号。由此可见,信息具有 的特征。
- 数字通信是一种既现代又古老的通信方式,现代电话已全部采用数字信号进行处理。若用“0”和“1”代表“开”和“关”这两个动作,组成一组数字信号,可以表达一句话。例如:“我相信你能行”的数字信号为“0、01、1、10、00”。
开关动作 | 开 | 关 | 开、关 | 开、开 | 关、开 |
表示数字 | 0 | 1 | 01 | 00 | 10 |
中文意义 | 我 | 你 | 相信 | 行 | 能 |
请参照表中代码和上述例子,用另一组信号表达你想说的一句话: ,其数字信号为 。
三、计算题(本大题共4小题,共32.0分)
- 如果图电码中的点和画分别用数字0和1表示,现要根据图的汉字电报码表示一个“学”字,其数字码是怎样的?
|
- 张伟和刘浩都在北京工作,用的是北京的手机号。他们同时出差来上海,可以在上海用手机通话。请你查阋有关资料,从“移动电话的工作方式”的角度了解他们的通话过程。
- 收集资料包括上网,写出小文章。下面的题目可以供你选择。
自己使用过的通信方法和享受到的通信技术的成果。
人们对传递信息的要求是迅速、准确、安全、距离远、抗干扰、内容丰富等。试比较一些通信方法的优缺点,从而说明每种方法的应用范围。
论述从古到今有哪些原因推动了通信技术的发展。
你预料或者希望在未来的10年中通信技术有哪些发展?
- 接收卫星电视节目使用的天线如图大都有一个凹面的圆形金属物,它起什么作用?
答案和解析
1.【答案】C
【解析】解:传送电视图象信号的工作过程是:摄像机把图象变成电信号,把电信号加载到高频电磁波上,通过发射天线发射到空中,电视机的接收天线把这样的高频信号接收下来,通过电视机把图象信号取出并放大,由显像管把它还原成图象.所以天线的作用是能发射信号、能接收信号且能实现移动通信;而能筛选电磁波信号并取出放大是调制器完成的,与天线无关,故C错误;ABD正确.
故选C.
在电视台,用摄像机和话筒把图象和声音转化为电信号加载在频率很高的电流上,通过电视台的发射天线发射到空中,电视机的接收天线把这样的高频信号接收下来,并将加载的图象信号和声音信号取出并放大,由显像管和扬声器还原为图象和声音.
知道生活中常见的天线的作用是解决该题的关键.
2.【答案】A
【解析】解:转动收音机调谐器的旋钮是为了从接收的电磁波中,选出需要的某一频率的电磁波。
故选:A。
调谐器的作用是把某一频率的电磁波选出来。
本题考查了调谐器的作用,即选台。不要把调谐和检波混淆,调谐是选出需要的信号,检波是把这种信号取出来。
3.【答案】C
【解析】
【分析】
本题考查电视电路中几部分主要电路的具体功能,应熟练掌握。
解答本题应明确各单元电路的作用,从而明确哪一部分决定我们具体收看某个频道。
【解答】
A.调制器的作用是将音频及视频信号加载到高频信号中,故A错误;
B.发射台的振荡器能产生高频振荡电流,成为音频或视频信号的传播载体,即通过调制器把音频或视频电信号加载到高频电磁波上,故B错误;
C.当我们调至具体频道时调谐器将相对应的频率信号进行调谐,使这一频率产生的电流达最大,然后输送给解调器,然后我们即可以看到相应频道,故C正确;
D.检波器是将输入的信号中的音频及视频信号检出送给放大电路,故D错误。
故选C。
4.【答案】D
【解析】解:
A、炭粒话筒的作用是通过声音的振动引起炭粒电阻的变化,把声音信号转换成变化的电流,故A错误;
B、听筒中膜片往返运动的频率跟话筒中膜片运动的频率相同,这样才能保证声音不会“失真”,故B错误;
C、听筒是通过变化的电流产生变化的磁场,从而使吸引铁片的力变化,引起铁膜振动,把电信号转化成声音的信号的,故C错误;
D、读图可知,话筒膜片从图示位置左移时,变阻器接入电路的电阻变大,则电路中电流变小,右侧电磁铁的磁性减弱,对铁膜听筒的吸引力变小,所以对方听筒膜片应会右移,故D正确。
故选:D。
话筒把声信号转换成电信号,听筒将电信号转换成声信号;二者的频率相同;
电话的听筒是把强弱变化的电流通过磁场对电流的作用转化成声音的信号的;
根据话筒中变阻器的滑片位置变化,判断电路中电流的变化,再确定电磁铁的磁性变化,从而做出判断。
了解老式电话的听筒和话筒的工作原理与特点,能根据图中的变化判断其具体的工作情况,是解答的关键。
5.【答案】D
【解析】
【分析】
本题考查了电磁波的利用和传播、能量的转化,属于基础知识,熟记即可。
电磁波的传播不需要介质,电磁波可以在固体、液体、气体中传播,也可以在真空中传播;光纤又称光导纤维,它通过激光来传递信息;
电磁波是由迅速变化的电流产生的;
不同波长的电磁波在真空中传播速度是相同的,都为;
用电器在消耗电能的过程中,会产生热量。
【解答】
A.5G网络通信是依靠电磁波传递信息,电磁波可以在真空中传播,电磁波的传播不需要介质,不用通过光导纤维传输,故A错误;
B.5G信号属于电磁波,电磁波是由迅速变化的电流产生的,故B错误;
C.5G和4G技术使用的电磁波在真空中传播速度都一样,都为,故C错误;
D.在使用手机的过程中,由于手机有一定的电阻,根据焦耳定律可知,会产生一定的热量,即一部分电能转化为内能,故D正确。
6.【答案】B
【解析】电视台发射电磁波,电视机接收电磁波,各电视台发射的电磁波频率不同,电视机选台实际上是在改变电视机的接收频率,但各种频率的电磁波在空气中的传播速度是一样的,故B正确.
7.【答案】D
【解析】解:无线电广播信号由广播电台发射电磁波,收音机接收电磁波。信号在空中是以电磁波的形式传输的。
故选:D。
无线电广播是通过电磁波传输信号的。
广播、电视、移动电话都是用电磁波传输信号;固定电话是用变化的电流传输信号。
8.【答案】C
【解析】解:收音机接收到的是各种频率的电磁波,调谐器的作用就是从中选出带有声音信号的特定频率的高频率振荡电流。
故选:C。
收音机的天线接收到各种各样的电磁波,转动收音机调谐器的旋钮,可以从中找出特定频率的信号,电子电路再把音频信号从中取出来,进行放大,送到扬声器中。扬声器把音频电信号还原成声音,我们就听到广播电台的节目了。
本题考查学生对于收音机中调谐器作用的了解。
9.【答案】A
【解析】解:
无线电广播电视信号都要通过天线向空中发射出去,而接受信号的装置则是收音机或电视配有的天线。
故选:A。
在无线电广播中,话筒把播音员的声音信号转换成电信号后,然后用把音频信号加载到高频电磁波载波上,再通过天线发射到空中。收音机的天线接收到各种电磁波,通过收音机的调谐器从中选出特定频率的信号,由机内的电子电路把信号从中取出来,进行放大,送到扬声器里。
本题考查收音机接收电磁波的原理,注意把握信号发射及接收的过程中天线的作用。
10.【答案】D
【解析】解:A、超远程通信用的是短波;
B、无线电广播是多波段,短波、中波、长波都有;
C、电报一般是短波和长波比较多;
D、电视和宇航通信是微波。
故选:D。
微波也是电磁波,微波的用途:微波炉,电视、宇航通信等等。
本题考查了微波的应用,属于基础知识的考查,比较简单。
11.【答案】电磁波
射频
【解析】汽车GPS导航仪与通信卫星之间是通过电磁波传递信息的,电磁波在真空中的传播速度和光在真空中的传播速度相等,为 ;频率是指物体在内振动的次数,用波形图来表示时,波形越密集,代表频率越高,故频率最高的是射频信号.
12.【答案】乙
甲
【解析】解:图甲中,选台和解调是接收电磁波的步骤,故甲是收音机的接收示意图;图乙中,调制器和放大器以及载波发生器都是发射电磁波过程中需要的器材,故乙是电台的发射示意图。
13.【答案】B
D
能
【解析】解:B和对应,是发射塔在发射信号;D和对应,是电视机在接收并还原图像和声音;电磁波的传播不需要介质,能在真空中传播。
14.【答案】BC
D
DE
ABCDE
【解析】略
15.【答案】光
声音
可转换
【解析】略
16.【答案】你能行
1、10、答案合理即可
【解析】略
17.【答案】答:莫尔斯电码中1用数字码表示为01111,电码中3用数字码表示为00011。
故“学”字用数字码表示为01111000110001101111。
【解析】汉字电报码和莫尔斯电码可以同时来表示一个汉字,在进行翻译时,需要注意相应位的一致性。
此题主要考查了用数字信号传递信息的知识,该题属于基础题,容易出错。
18.【答案】答:手机的通讯,不是简单地从一部手机到另一部手机,而是手机1通过电磁波传递信息到最近的基地台1,再由基地台1传输到离手机2最近的基地台2,最后由基地台2将信息传递给手机2,故张伟和刘浩二人在上海通话时,信息需要通过电磁波传递回北京基地台,然后再传递到上海的基地台,距离远,过程复杂。
【解析】1、分析题意,首先思考移动电话的工作方式;2、通过移动电话与对方进行信息传递时,靠电磁波来实现,它用电磁波将讲话的信息发射到空中,由最近的基地台接收;
3、经过交换中心,将信息传递到离接收方最近的基地台,再传递到接听电话的手机上;
4、将手机拿到外地后,信息需要通过手机归属地的基地台,传输距离远。
此题主要考查了移动电话的工作过程; 移动电话的工作原理是由空间的电磁波来传递。它用电磁波把讲话的信息发射到空中,同时它又在空中捕获电磁波,得到对方讲话的信息;本题课本知识和实际生活的密切结合,加深对生活中的“漫游”的理解是解题的关键。
19.【答案】答:题目:人们对传递信息的要求是迅速、准确、安全、距离远、抗干扰、内容丰富等。试比较一些通信方法的优缺点,从而说明每种方法的应用范围。
手机,优点:携带方便,缺点:辐射大
因其携带方便,适用范围较大;
座机与上述手机的特点相反;
因其体积大,携带不方便,放在家里或办公室使用;
电脑,优点:功能多使用方便,缺点:对人体辐射大;
因其功能多,使用范围很大,应用在数值计算、数据处理、实时控制、计算机辅助设计、模式识别娱乐以及游戏等方面。
传真,优点:传输快,缺点:使用不方便,失真;
传真适用于公司使用传真机的各种情况,适用范围包括本地、国内、国际传真。
【解析】根据自己对传递信息的了解,结合人们使用过的通信工具,分析出优缺点以及适用范围。
本题主要考查了学生对手机的了解,通过小文章的写作,让同学们将生活实际和物理知识很好地结合起来。
20.【答案】答:同步卫星定点在35800公里的赤道上空,所发射的信号到达地面已非常微弱,人们就是利用抛物面天线把微弱信号反射聚焦到高频头上,以获得较大的放大效应。所以抛物面的几何线型非常重要,对准焦点也非常重要,否则无法实现卫星电视的有效接收
【解析】光属于电磁波,所以凹面镜对光的作用与对电磁波的作用是一样的,卫星天线就是常说的大锅,是一个金属抛物面,负责将卫星信号反射到位于焦点处的高频头内。卫星天线的作用是收集由卫星传来的微弱信号,并尽可能去除杂讯。大多数天线通常是抛物面状的,也有一些多焦点天线是由球面和抛物面组合而成。卫星信号通过抛物面天线的反射后集中到它的焦点处。
本题主要考查了无线电广播的接收及凹面镜对电磁波的作用。
