沪科版九年级全册第二节 电流做功的快慢课后练习题

这是一份沪科版九年级全册第二节 电流做功的快慢课后练习题，共7页。试卷主要包含了2《电流做功的快慢》课时练习，18A等内容，欢迎下载使用。

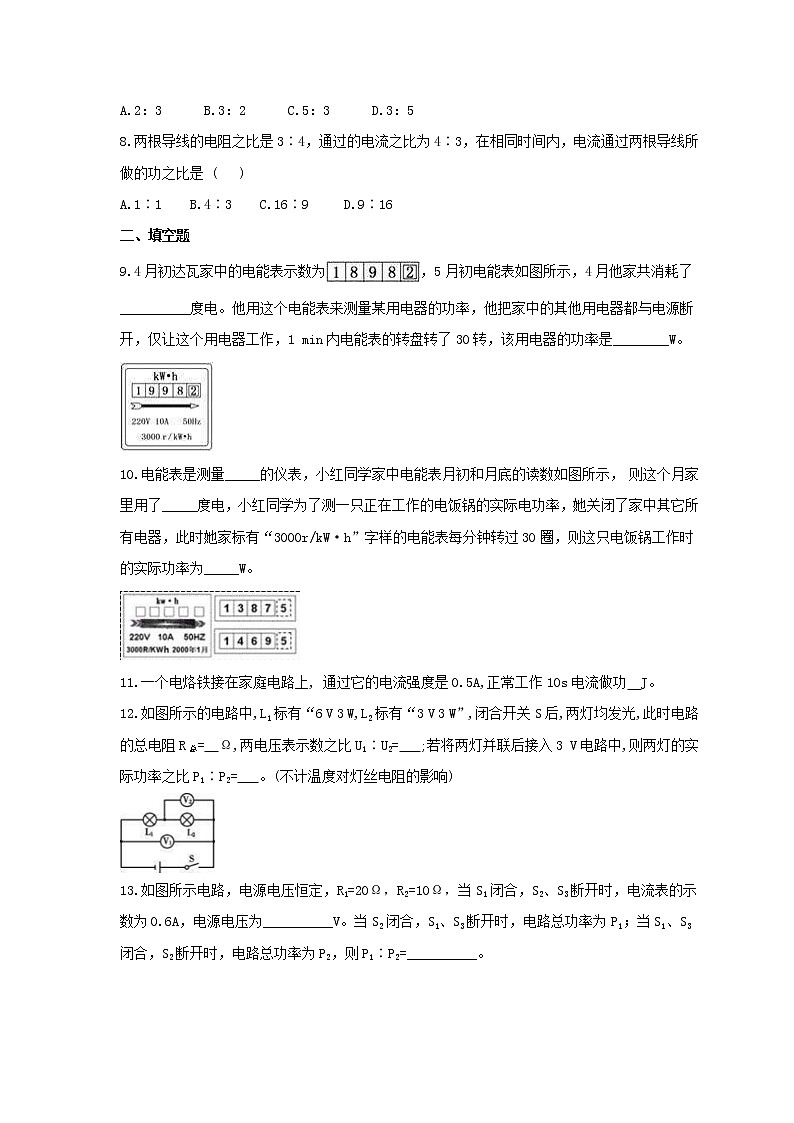

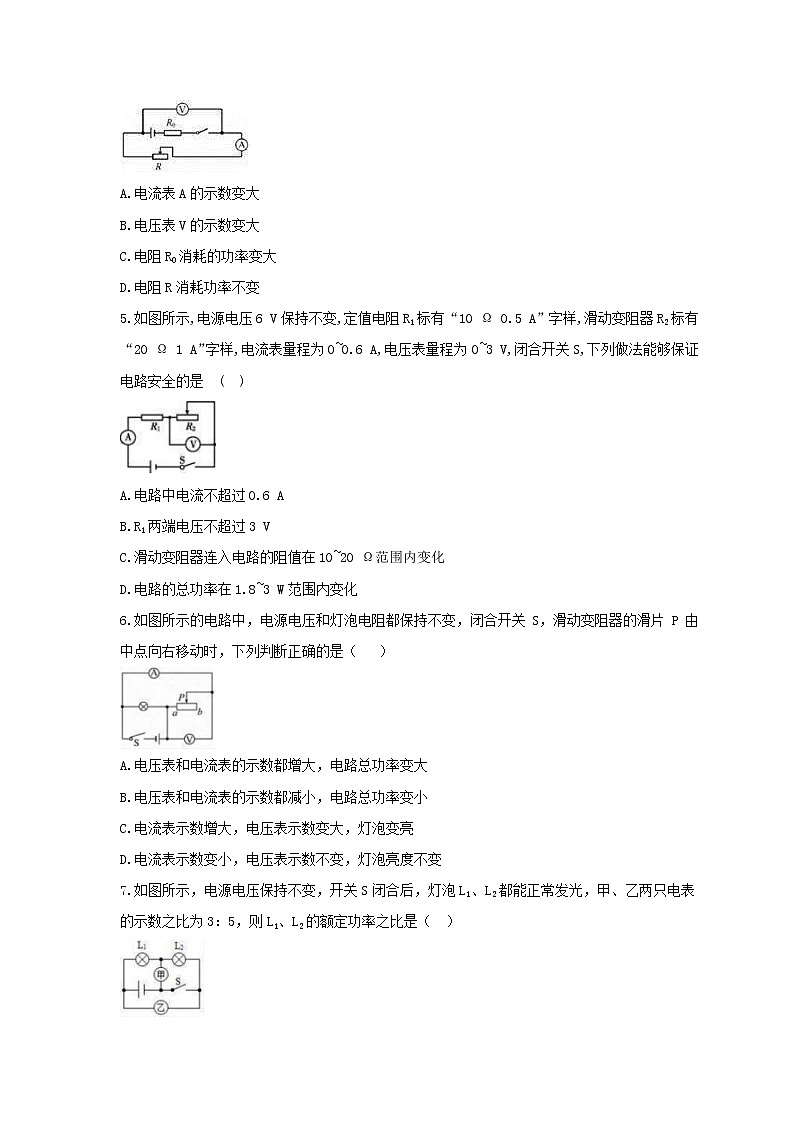

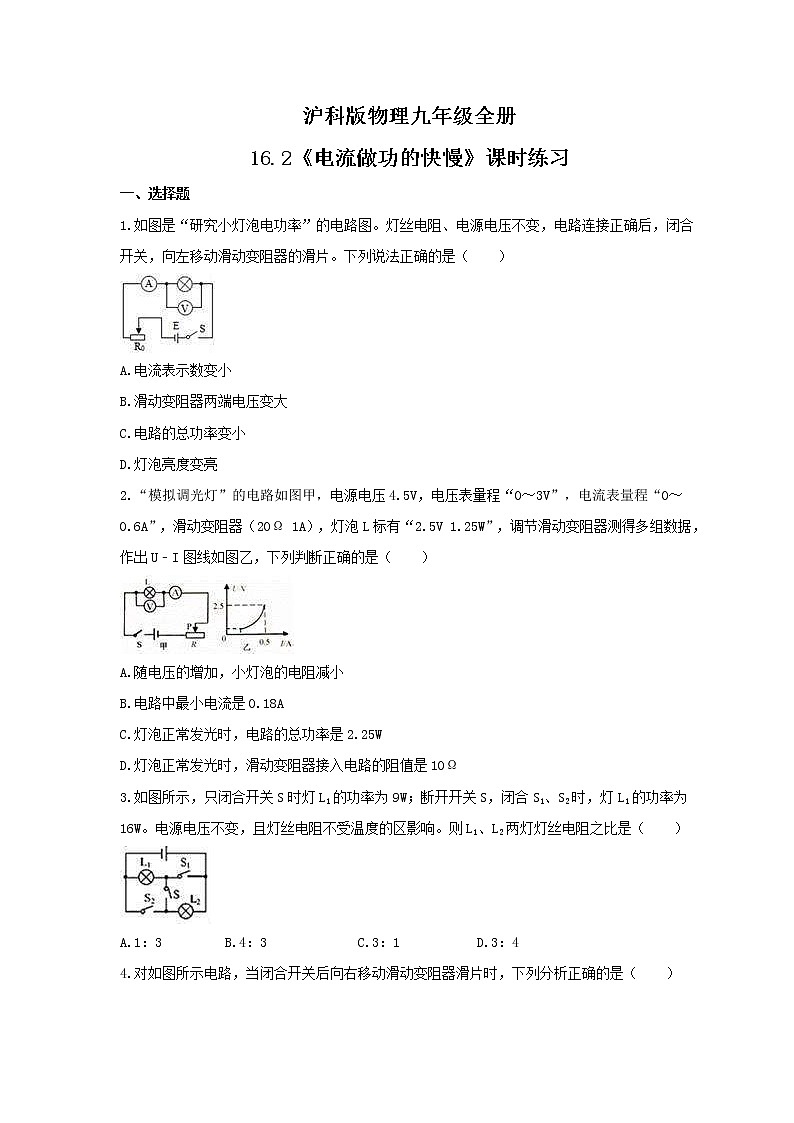

沪科版物理九年级全册16.2《电流做功的快慢》课时练习一、选择题1.如图是“研究小灯泡电功率”的电路图。灯丝电阻、电源电压不变，电路连接正确后，闭合开关，向左移动滑动变阻器的滑片。下列说法正确的是（　　）A.电流表示数变小    B.滑动变阻器两端电压变大    C.电路的总功率变小    D.灯泡亮度变亮2.“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U﹣I图线如图乙，下列判断正确的是（　　）A.随电压的增加，小灯泡的电阻减小   B.电路中最小电流是0.18A  C.灯泡正常发光时，电路的总功率是2.25W  D.灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω3.如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W。电源电压不变，且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是（　　）A.1：3     B.4：3       C.3：1      D.3：44.对如图所示电路，当闭合开关后向右移动滑动变阻器滑片时，下列分析正确的是（　　）A.电流表A的示数变大 B.电压表V的示数变大 C.电阻R0消耗的功率变大D.电阻R消耗功率不变5.如图所示,电源电压6 V保持不变,定值电阻R1标有“10 Ω 0.5 A”字样,滑动变阻器R2标有“20 Ω 1 A”字样,电流表量程为0~0.6 A,电压表量程为0~3 V,闭合开关S,下列做法能够保证电路安全的是  (  )A.电路中电流不超过0.6 AB.R1两端电压不超过3 VC.滑动变阻器连入电路的阻值在10~20 Ω范围内变化D.电路的总功率在1.8~3 W范围内变化6.如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关 S，滑动变阻器的滑片 P 由中点向右移动时，下列判断正确的是（   ）A.电压表和电流表的示数都增大，电路总功率变大B.电压表和电流表的示数都减小，电路总功率变小C.电流表示数增大，电压表示数变大，灯泡变亮D.电流表示数变小，电压表示数不变，灯泡亮度不变7.如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（  ）A.2：3      B.3：2      C.5：3      D.3：58.两根导线的电阻之比是3∶4，通过的电流之比为4∶3，在相同时间内，电流通过两根导线所做的功之比是 (   )A.1∶1    B.4∶3    C.16∶9     D.9∶16二、填空题9.4月初达瓦家中的电能表示数为，5月初电能表如图所示，4月他家共消耗了__________度电。他用这个电能表来测量某用电器的功率，他把家中的其他用电器都与电源断开，仅让这个用电器工作，1 min内电能表的转盘转了30转，该用电器的功率是________W。10.电能表是测量_____的仪表，小红同学家中电能表月初和月底的读数如图所示， 则这个月家里用了_____度电，小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其它所有电器，此时她家标有“3000r/kW·h”字样的电能表每分钟转过30圈，则这只电饭锅工作时的实际功率为_____W。11.一个电烙铁接在家庭电路上, 通过它的电流强度是0.5A,正常工作10s电流做功  J。12.如图所示的电路中,L1标有“6 V 3 W,L2标有“3 V 3 W”,闭合开关S后,两灯均发光,此时电路的总电阻R总=  Ω,两电压表示数之比U1∶U2=   ;若将两灯并联后接入3 V电路中,则两灯的实际功率之比P1∶P2=   。(不计温度对灯丝电阻的影响) 13.如图所示电路，电源电压恒定，R1=20Ω，R2=10Ω，当S1闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为__________V。当S2闭合，S1、S3断开时，电路总功率为P1；当S1、S3闭合，S2断开时，电路总功率为P2，则P1∶P2=__________。 14.如图所示,电源电压恒为12 V,定值电阻R1=10 Ω,R2=15 Ω,滑动变阻器R3的最大阻值为18 Ω,则每秒钟R1发热的最小值为   J,R3电功率的最大值为     W。 三、实验题15.图甲是在物理实验室测量小灯泡额定功率的实验装置，小灯泡上标有2.5V的字样，采用两节新的干电池做电源.(1)为保护电路元件安全，连接电路时开关应_______，图中有一根导线还没有连好，应该把它接在电压表_______ (选填“0”、“3”或“15”)接线柱上.(2)闭合开关前，滑动变阻器的滑片P应调至_______ (选填“C”或“D”)端；闭合开关后，电压表示数为2V，为测量灯泡的额定功率，应将滑动变阻器的滑片P向_______ (选填“C”或“D”)端滑动，直到电压表示数为2.5V时为止.(3)当小灯泡正常发光时，电流表示数如图乙所示，小灯泡额定功率为_______。(4)利用所测数据也能计算出灯泡正常发光时灯丝的电阻为_______ (保留到整数位).(5)他通过调节滑动变阻器的滑片，测出了三组实验数据，如表所示，经过计算发现小灯泡亮度不同时，不但电功率不同，而且电阻也不同，你认为造成电阻不同的原因是 _____________________。四、计算题16.某同学家的电子式电能表上个月月初、月末的表盘如图所示。表盘上“1 600 imp/(kW·h)”表示每用电1 kW·h指示灯闪烁1 600次。根据表盘上的信息,回答下列问题:(1)该同学家上个月共用电多少千瓦时?(2)该同学家同时使用的用电器总功率不得超过多少?(3)若只让一个标有“220 V　484 W”的电热器工作3 min,观察到电能表的指示灯闪烁了32次,则该同学家的实际电压是多大?(设电热器的电阻不变)
参考答案1.答案为：D。2.答案为：C。3.答案为：C4.答案为：B。5.答案为：D 6.答案为：D7.答案为：A8.答案为：B9.答案为：100；60010.答案为：电功；82；60011.答案为：110012.答案为：15 5∶1 1∶413.答案为：6；2∶9；14.答案为：0.9 615.答案为：(1)断开  3(2)D  C (3)0.9W (4)7(5)灯丝的电阻随温度的升高而增大16.解：(1)上个月共用电W=12 614.6 kW·h-12 519.6 kW·h=95 kW·h。(2)同时使用的用电器总功率不得超过P=UI=220 V×10 A=2 200 W。(3)电能表的指示灯闪烁32次,电热器所消耗的电能W=×3.6×106 J=7.2×104 J电热器的实际功率P实=400 W该电热器的电阻R=100 Ω根据P=可得实际电压U实=200 V。
