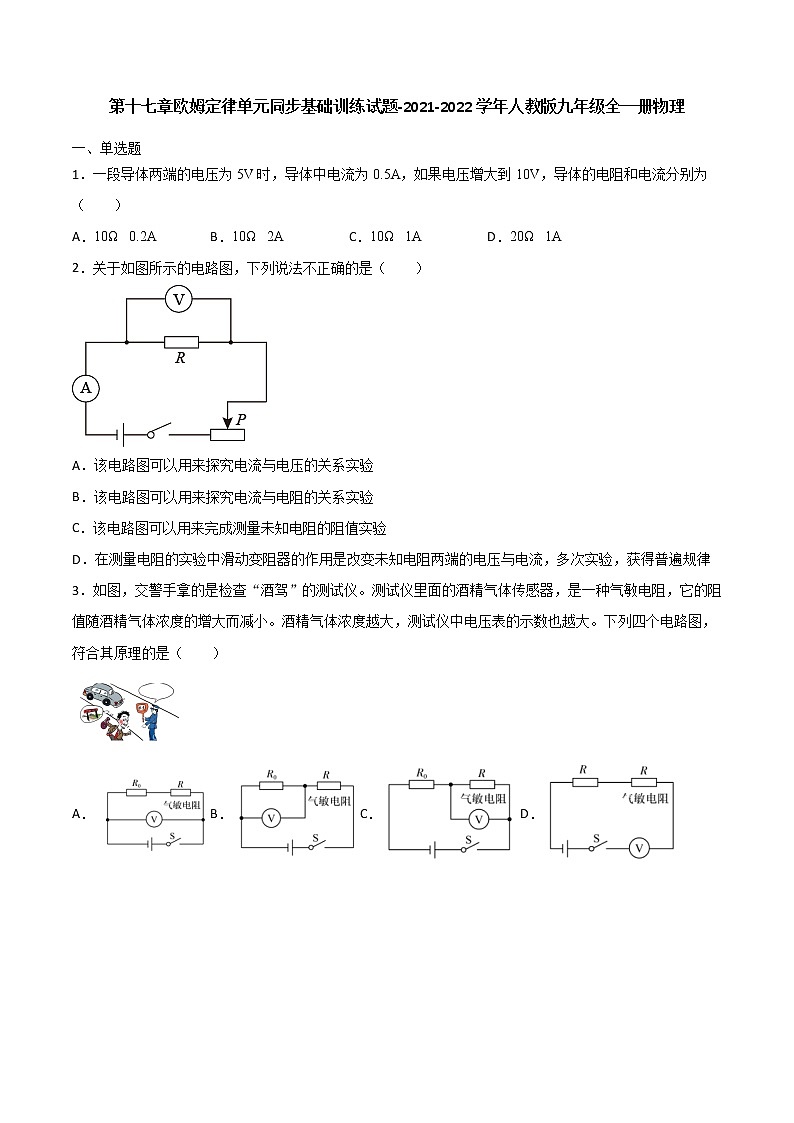

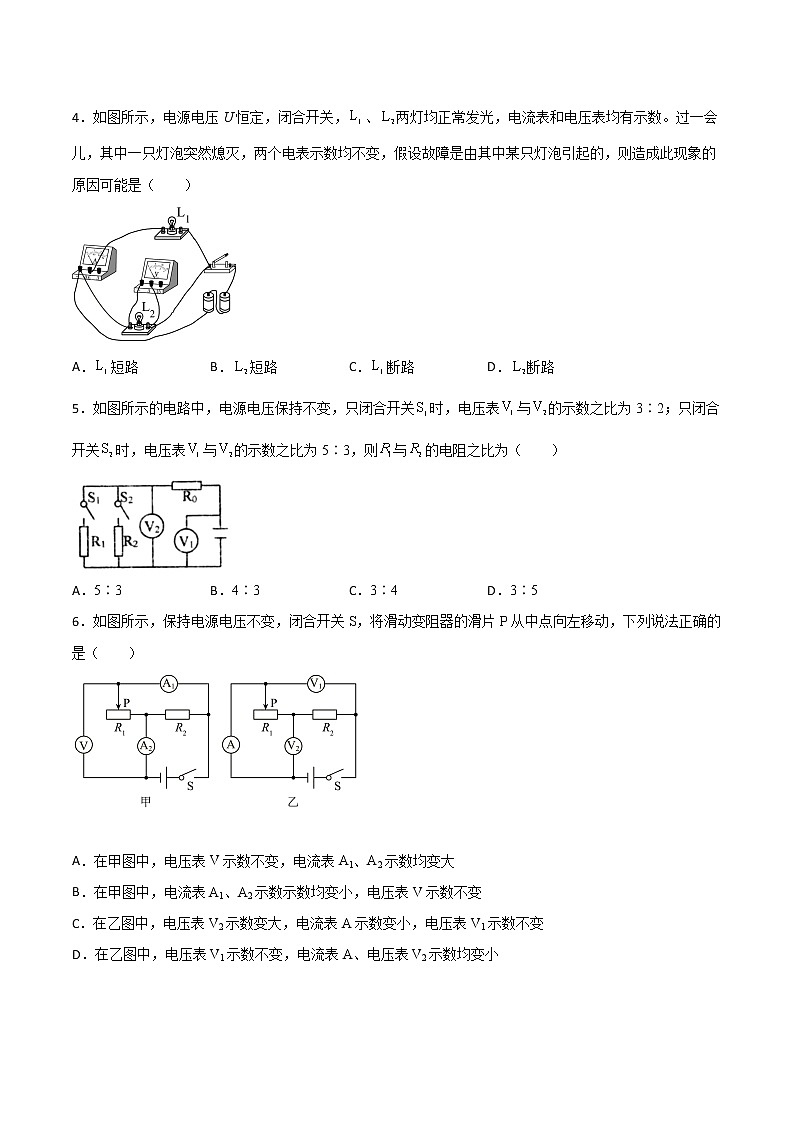

第十七章欧姆定律单元同步基础训练试题-2021-2022学年人教版九年级全一册物理 一、单选题1．一段导体两端的电压为5V时，导体中电流为0.5A，如果电压增大到10V，导体的电阻和电流分别为（　　）A．10Ω   0.2A B．10Ω   2A C．10Ω   1A D．20Ω   1A2．关于如图所示的电路图，下列说法不正确的是（　　）A．该电路图可以用来探究电流与电压的关系实验B．该电路图可以用来探究电流与电阻的关系实验C．该电路图可以用来完成测量未知电阻的阻值实验D．在测量电阻的实验中滑动变阻器的作用是改变未知电阻两端的电压与电流，多次实验，获得普遍规律3．如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是（　　）A．B．C． D．     4．如图所示，电源电压U恒定，闭合开关，、两灯均正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是（　　）A．短路 B．短路 C．断路 D．断路5．如图所示的电路中，电源电压保持不变，只闭合开关时，电压表与的示数之比为3∶2；只闭合开关时，电压表与的示数之比为5∶3，则与的电阻之比为（　　）A．5∶3 B．4∶3 C．3∶4 D．3∶56．如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（　　）

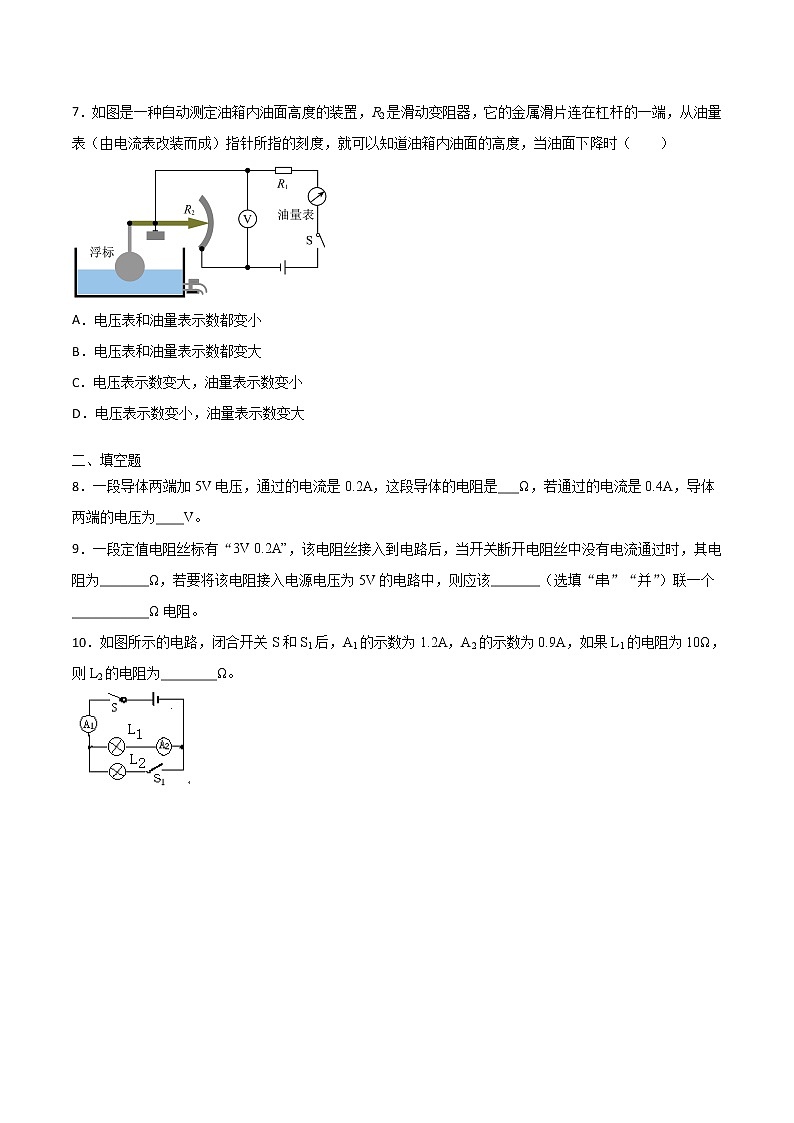

 A．在甲图中，电压表V示数不变，电流表A1、A2示数均变大B．在甲图中，电流表A1、A2示数示数均变小，电压表V示数不变C．在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变D．在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小  7．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面下降时（　　）A．电压表和油量表示数都变小B．电压表和油量表示数都变大C．电压表示数变大，油量表示数变小D．电压表示数变小，油量表示数变大 二、填空题8．一段导体两端加5V电压，通过的电流是0.2A，这段导体的电阻是___Ω，若通过的电流是0.4A，导体两端的电压为____V。9．一段定值电阻丝标有“3V 0.2A”，该电阻丝接入到电路后，当开关断开电阻丝中没有电流通过时，其电阻为_______Ω，若要将该电阻接入电源电压为5V的电路中，则应该_______（选填“串”“并”）联一个___________Ω电阻。10．如图所示的电路，闭合开关S和S1后，A1的示数为1.2A，A2的示数为0.9A，如果L1的电阻为10Ω，则L2的电阻为________Ω。        11．如图所示电路，R2=3Ω，电源电压为9V且保持不变，当S1、S2都断开时，电流表的示数为0.6A，此时R1与R2的连接方式叫做______；当S1、S2都合上时，电流表的示数为1.25A，R1的阻值是_______Ω，R3的阻值是_______Ω。12．如图a所示的电路，电源电压保持不变；闭合开关S，调节滑动变阻器，两压表的示数随电路中电流的变化的图像如图b所示，根据图像的信息可知：图像 ______（填“甲”或“乙”）是电压表V1变化的曲线，电阻R1的阻值是 ______Ω；当电路中的电流为0.25A时，R1与R2的比值为 ______。13．如图所示，当开关S闭合，两表为电压表时，甲、乙读数之比为5∶2，则R1∶R2=___________；当开关S断开，两表为电流表时，甲、乙读数之比为___________。     14．在如图甲所示的电路中，电源电压不变，图乙是图甲中小灯泡L和定值电阻R1的电流与电压关系图像。当只闭合S1 、S2时，电压表示数是2V；当只闭合S2 、S3 时，电压表示数是4V。则R1=_____Ω，电源电压U=_____V，R2=______Ω。
  三、实验题15．某同学在“探究电流与电压的关系”的实验中。（1）请用笔画线表示导线，将甲图中的实物图连接完整，要求滑片P向B端滑动时，滑动变阻器连入电路的电阻变大；（________）
 （2）闭合开关前，发现电流表指针在零刻线左端，接下来应进行的操作是___________；（3）正确连接电路后，闭合开关，移动滑片P到某一位置时电流表示数如图乙所示，此时通过电阻的电流为___________ A； 若要增大电阻两端的电压，应将滑片P向___________（选填“A”或“B”）端移动。电压/V0.511.522.5电流/A0.10.20.30.40.5（4）实验中测得多组数据如表。分析表中数据可得：电流与电压的关系是___________。16．在测量阻值约为5Ω的定值电阻Rx的实验中，小明用如图甲所示的器材进行实验，电源电压保持不变。（1）如图甲所示，在图中用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小______。（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是______和______。（3）在实验中出现：电流表有示数，电压表示数为0的现象，其故障可能是______A．电流表的正、负接线柱接反B．电压表的量程选小了C．电阻Rx发生了短路D．把滑动变阻器下端两接线柱连入电路（4）改正错误后，小明改变Rx两端的电压和电流。两次测得的电阻值分别为R1＝5.1Ω，    R2＝5.3Ω．第三次测量时，电压表的示数为1.5V，电流表的示数如图乙所示，则R3＝______Ω，实验测得值应为Rx＝______Ω。（结果保留一位小数）（5）小红在实验室所提供的器材中选择合适的器材，设计如下电路测出该电阻的值。如图丙所示三个电路中，R0为已知阻值的定值电阻，不能测出未知电阻Rx的电路是______。 四、计算题17．如图所示，R1=10Ω，R2=20Ω，R3=30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求：（1）电源电压多大？（2）当S1和S2都断开时，电流表的读数多大？（3）当S1、S2都闭合时，电路中的总电流是多大？18．如图所示的电路，电源电压为12V且保持不变，电阻R1=8Ω。求：（1）当S1闭合、S2断开时，电流表A的示数为1A，则R2的阻值多大？（2）当S1、S2均闭合时，电流表A的示数多大？（3）当S1、S2均断开时，电压表V1的示数为3V，则R3的阻值多大？19．如图甲所示电路中，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，求：（1）R1的电阻； （2）滑动变阻器的最大电阻；（3）当滑动变阻器滑片置于中点时，电压表示数与电流表示数。 20．如图甲所示，已知定值电阻R1的阻值为40Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图乙所示。（设电源电压保持不变）求：（1）电源电压U是多少；（_______）（2）定值电阻R2的阻值是多少；（_______）（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，则Rx替换的是电阻___________选填（R1或R2）；（4）此时替换后电流表示数减少了0.2A，求未知电阻Rx的阻值。（________）
   参考答案1．C2．D3．B4．D5．B6．B7．C8．25    10    9．15    串    10Ω    10．3011．串联    12    18    12．甲    20    5:1    13．3∶2    3∶5    14．10    8    5    15．    电流表指针调零    0.12    A    在电阻一定的情况下，通过导体的电流与导体两端的电压成正比    16．    连接电路过程中开关没有断开    滑动变阻器滑片没有位于最大阻值处    C    5.0    5.1    C    17．（1）6V；（2）0.2A；（3）0.5A18．（1）12Ω ；（2）2.5A；（3）36Ω19．（1）5Ω；（2）10Ω；（3）0.3A，1.5V20．12V    10Ω    R2    12Ω
