人教版九年级全册第十五章 电流和电路综合与测试同步训练题

这是一份人教版九年级全册第十五章 电流和电路综合与测试同步训练题，共10页。试卷主要包含了如图为路口交通指示灯的示意图，小致设计了一款电动玩具警车，某款售水机通过刷卡，电脑正常工作时，中央处理器等内容，欢迎下载使用。

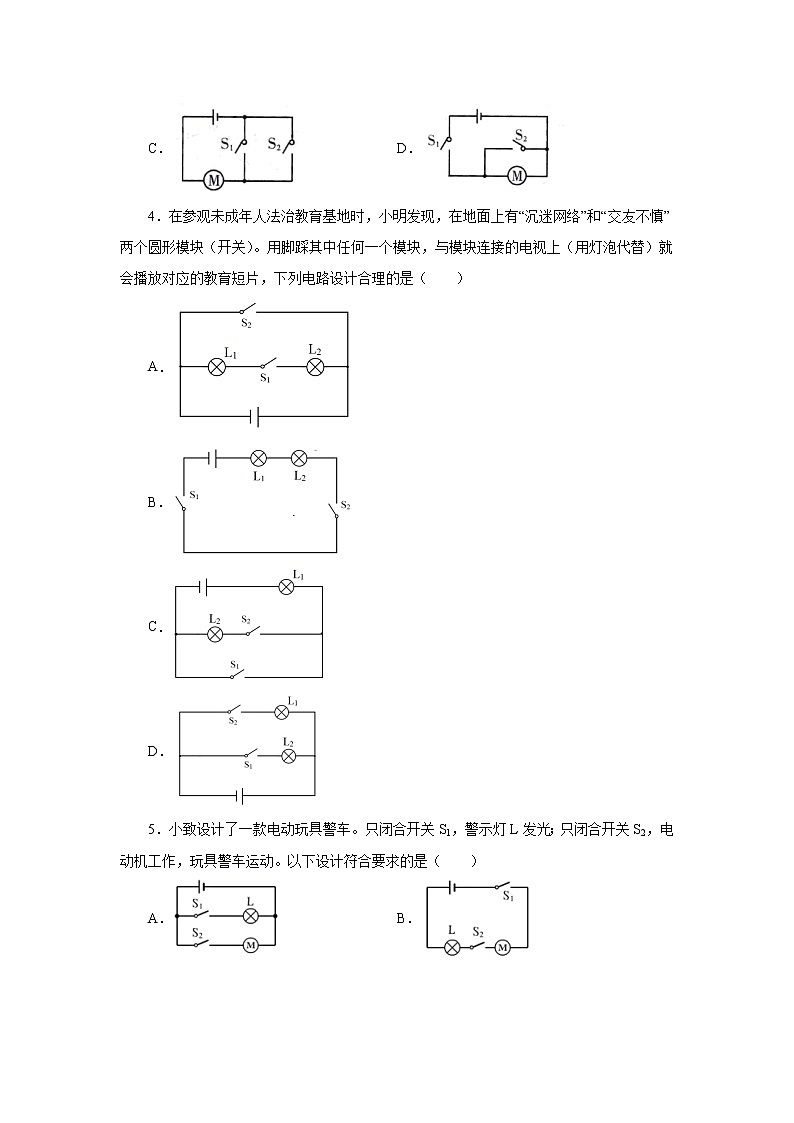

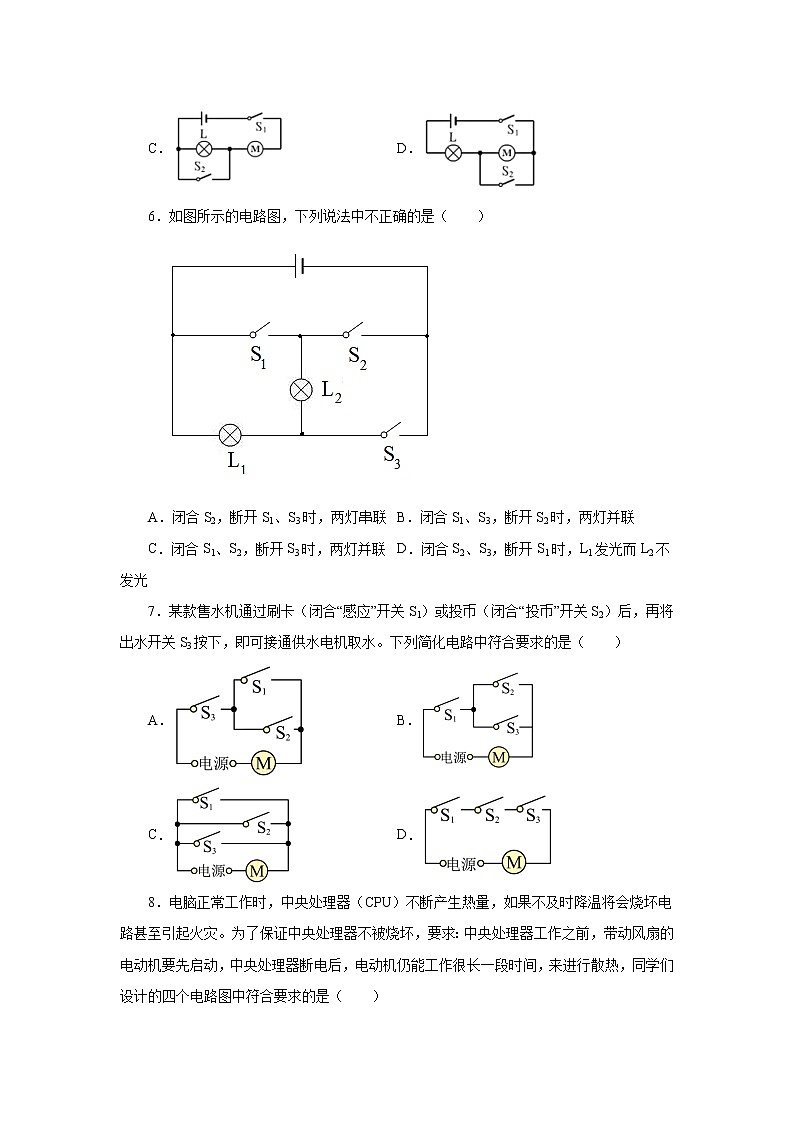

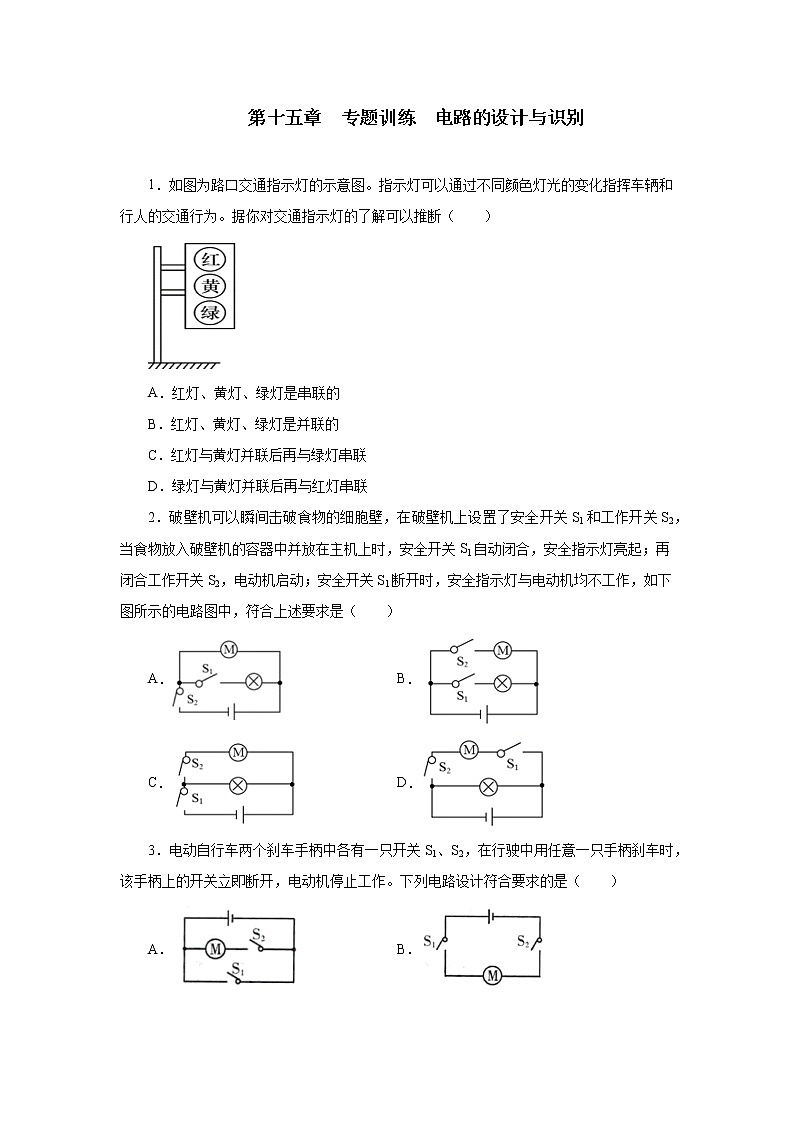

第十五章  专题训练  电路的设计与识别 1．如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（　　）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联2．破壁机可以瞬间击破食物的细胞壁，在破壁机上设置了安全开关S1和工作开关S2，当食物放入破壁机的容器中并放在主机上时，安全开关S1自动闭合，安全指示灯亮起；再闭合工作开关S2，电动机启动；安全开关S1断开时，安全指示灯与电动机均不工作，如下图所示的电路图中，符合上述要求是（　　）A． B．C． D．3．电动自行车两个刹车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路设计符合要求的是（　　）A． B．C． D．4．在参观未成年人法治教育基地时，小明发现，在地面上有“沉迷网络”和“交友不慎”两个圆形模块（开关）。用脚踩其中任何一个模块，与模块连接的电视上（用灯泡代替）就会播放对应的教育短片，下列电路设计合理的是（　　）A．B．C．D．5．小致设计了一款电动玩具警车。只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动。以下设计符合要求的是（　　）A． B． C． D．6．如图所示的电路图，下列说法中不正确的是（　　）A．闭合S2，断开S1、S3时，两灯串联 B．闭合S1、S3，断开S2时，两灯并联C．闭合S1、S2，断开S3时，两灯并联 D．闭合S2、S3，断开S1时，L1发光而L2不发光7．某款售水机通过刷卡（闭合“感应”开关S1）或投币（闭合“投币”开关S2）后，再将出水开关S3按下，即可接通供水电机取水。下列简化电路中符合要求的是（　　）A． B．C． D．8．电脑正常工作时，中央处理器（CPU）不断产生热量，如果不及时降温将会烧坏电路甚至引起火灾。为了保证中央处理器不被烧坏，要求：中央处理器工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，同学们设计的四个电路图中符合要求的是（　　）A． B． C． D．9．如知图所示电路，下列判断正确的是（　　）A．灯L1、L2串联B．L1和L2并联，电流表测灯L1电流C．L1和L2并联，电流表测总电流D．L1和L2并联，电流表测L2电流10．为了节电，人们设计出一种由声控开关和光控开关共同控制楼道灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过且发离）时，灯才亮。图中符合要求的电路是（　　）A． B．C．          D．11．卧室里的同一个照明灯通常用两个单刀双掷开关控制，一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯，如图中能满足设计要求的是（　　）A． B． C． D．12．如图所示电路，下列说法正确的是 （　　）A．当开关都闭合时，L2中电流方向从右到左B．当开关都闭合时，电路中只有L1发光C．当开关都闭合时，电路中只有L2发光D．当开关都闭合时，L1和L3并联，L2处于开路状态13．如图所示的电蚊拍，具有灭蚊和照明等功能。当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用。下列电路设计符合这种要求的是（　　）A． B．C． D．14．平时爸爸粗心大意，进门后总是忘记关门。为了提醒爸爸，小飞利用一段弹簧、几个铁片、1个小灯泡、1个电池组及若干根导线设计了一个提醒电路。当房门打开时，与开关相连的弹簧变形伸长，开关闭合使门框上的红灯发光，如图所示；当房门关紧后，弹簧被压缩，开关断开，红灯熄灭。则如图所示的电路中符合要求的是（　　）A．           B． C．           D．15．如图所示，这是小亮家小区的门禁系统，内部车辆出入，自动识别栏杆抬起；外部车辆出入，需要门卫核实身份信息后用按钮将栏杆抬起。小亮把车辆识别装置看作一个开关，按钮看作一个开关，抬杆用电动机工作来实行，设计了电路，符合门禁系统内部的电路是（　　）A．              B． C．               D．16．公交车后门左右扶杆上均装有一个红色按钮，如图所示，每个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车，下列电路图能实现上述目标的是（　　）A． B． C． D．17．目前，我国的无人机技术已处于国际领先水平。如图所示的无人机，当开关S1闭合时指示灯亮起，再闭合S2时电动机启动，无人机起飞。下列电路设计符合要求的是（　　）A． B． C． D．18．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）。台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，图中设计的电路符合要求的是（　　）A．               B． C． D．

参考答案1．B2．C3．B4．D5．A6．C7．A8．D9．B10．A11．C12．A13．D14．A15．B16．B17．C18．B
