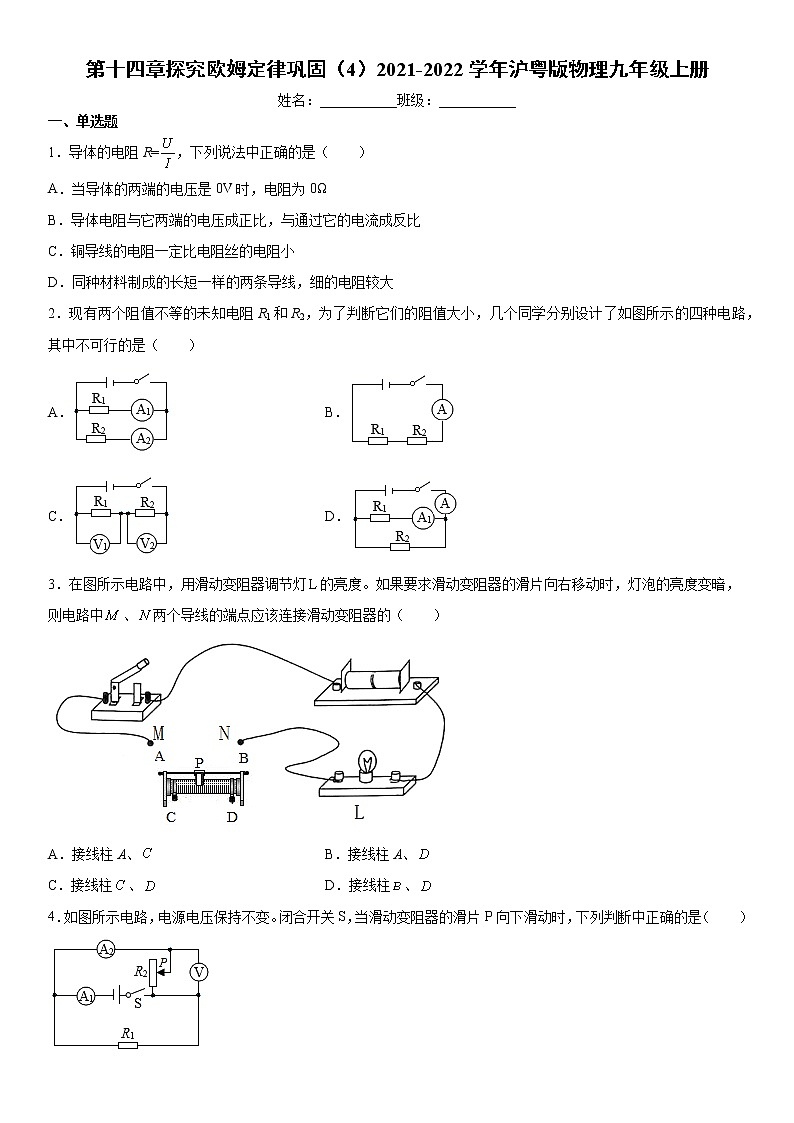

初中物理粤沪版九年级上册第十四章 探究欧姆定律综合与测试随堂练习题

这是一份初中物理粤沪版九年级上册第十四章 探究欧姆定律综合与测试随堂练习题，共19页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。
一、单选题
1．导体的电阻R=，下列说法中正确的是（ ）
A．当导体的两端的电压是0V时，电阻为0Ω
B．导体电阻与它两端的电压成正比，与通过它的电流成反比
C．铜导线的电阻一定比电阻丝的电阻小
D．同种材料制成的长短一样的两条导线，细的电阻较大
2．现有两个阻值不等的未知电阻R1和R2，为了判断它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（ ）
A．B．
C．D．
3．在图所示电路中，用滑动变阻器调节灯的亮度。如果要求滑动变阻器的滑片向右移动时，灯泡的亮度变暗，则电路中、两个导线的端点应该连接滑动变阻器的（ ）
A．接线柱A、B．接线柱A、
C．接线柱、D．接线柱、

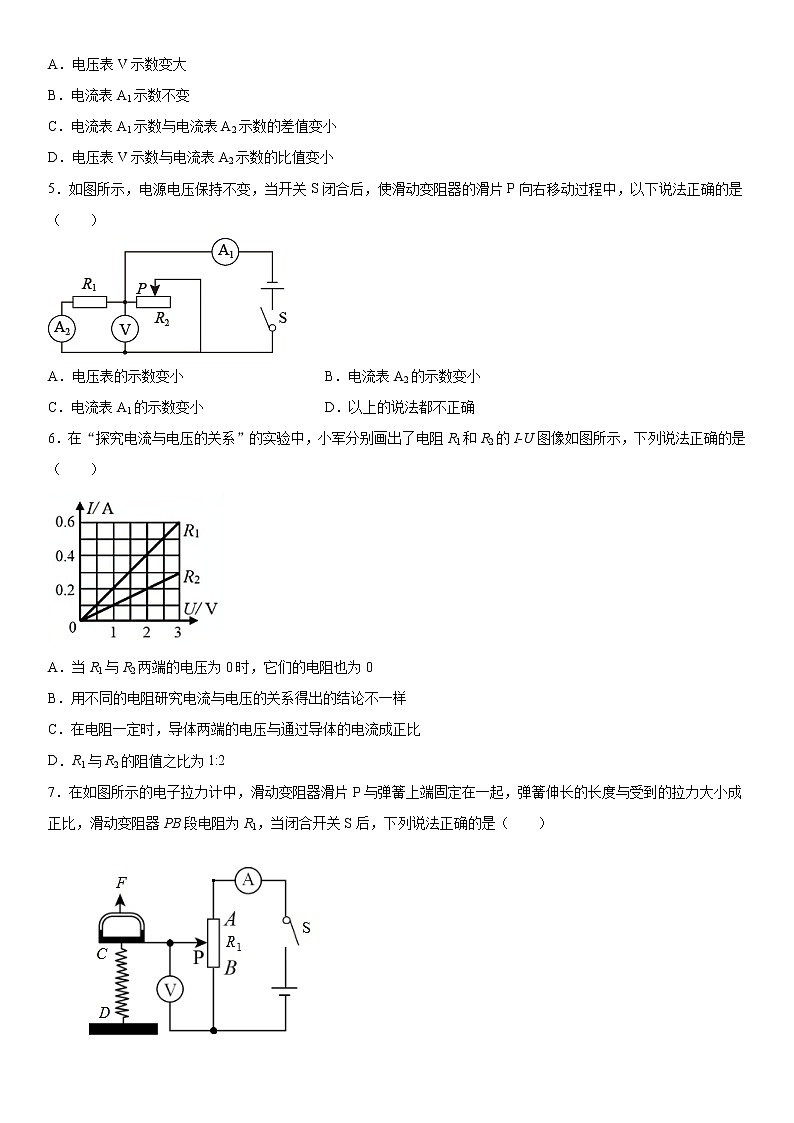

4．如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（ ）
A．电压表V示数变大
B．电流表A1示数不变
C．电流表A1示数与电流表A2示数的差值变小
D．电压表V示数与电流表A2示数的比值变小
5．如图所示，电源电压保持不变，当开关S闭合后，使滑动变阻器的滑片P向右移动过程中，以下说法正确的是（ ）
A．电压表的示数变小B．电流表A2的示数变小
C．电流表A1的示数变小D．以上的说法都不正确
6．在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（ ）
A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为1:2
7．在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后，下列说法正确的是（ ）

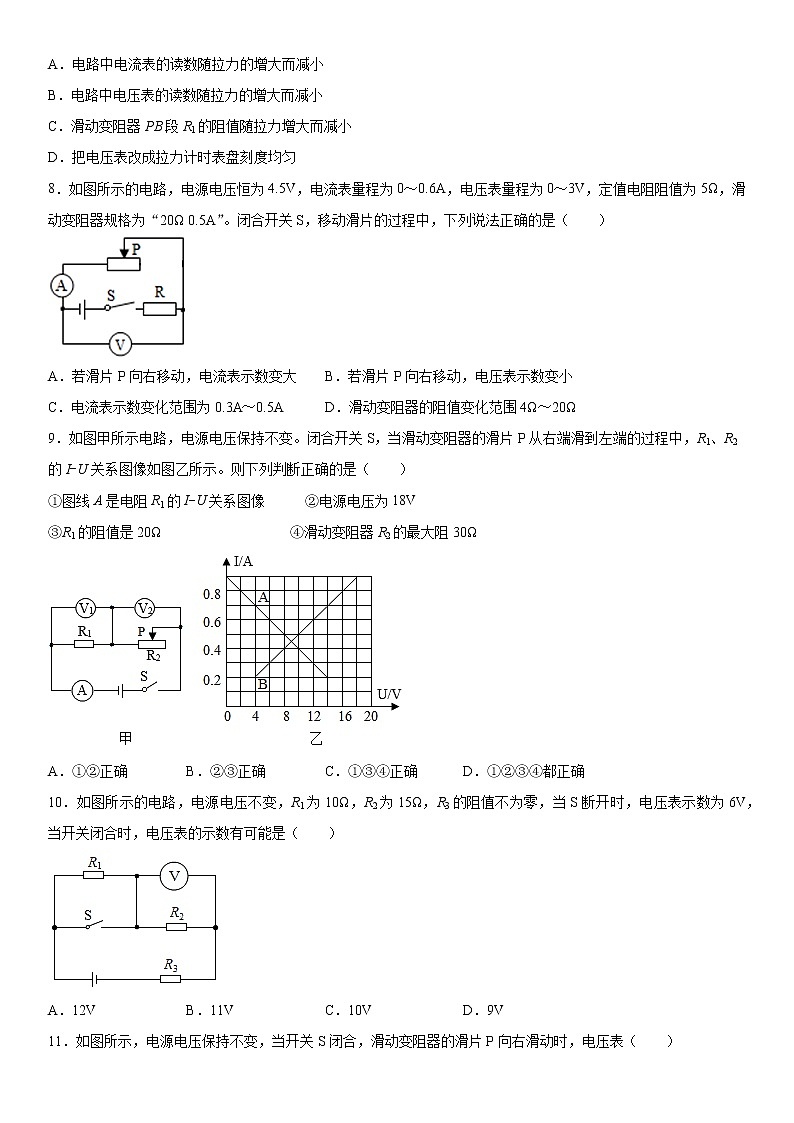

A．电路中电流表的读数随拉力的增大而减小
B．电路中电压表的读数随拉力的增大而减小
C．滑动变阻器PB段R1的阻值随拉力增大而减小
D．把电压表改成拉力计时表盘刻度均匀
8．如图所示的电路，电源电压恒为4.5V，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻阻值为5Ω，滑动变阻器规格为“20Ω 0.5A”。闭合开关S，移动滑片的过程中，下列说法正确的是（ ）
A．若滑片P向右移动，电流表示数变大B．若滑片P向右移动，电压表示数变小
C．电流表示数变化范围为0.3A～0.5AD．滑动变阻器的阻值变化范围4Ω～20Ω
9．如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图像如图乙所示。则下列判断正确的是（ ）
①图线A是电阻R1的I-U关系图像 ②电源电压为18V
③R1的阻值是20Ω ④滑动变阻器R2的最大阻30Ω
A．①②正确B．②③正确C．①③④正确D．①②③④都正确
10．如图所示的电路，电源电压不变，R1为10Ω，R2为15Ω，R3的阻值不为零，当S断开时，电压表示数为6V，当开关闭合时，电压表的示数有可能是（ ）
A．12VB．11VC．10VD．9V
11．如图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表（ ）
A．V1示数增大，V2的示数增大
B．V1示数减小，V2的示数增大
C．V1示数减小，V2的示数减小
D．V1示数增大，V2的示数减小
12．如图所示，将开关S闭合，灯和灯均发光，且比亮。关于通过、、三个位置的电流、、的大小关系，下列说法正确的是（ ）
A．B．C．D．
13．如图所示，电源电压保持不变，下列说法不正确的是（ ）
A．同时闭合S1、S2，通过两灯泡的电流可能相同
B．若先闭合S1，再闭合S2，则电压表示数不变，电流表示数变大
C．若灯L1短路，则闭合S1、S2后，两灯都不亮
D．若把电压表和电流表位置对调，则闭合S1、S2，两表都烧坏
14．下列电路中，R1I乙>I丙>I丁B．I甲I丁D．I丙
