沪教版八年级物理 第二章《光》

第四节  光的色散+凸透镜应用

精选练习

一、夯实基础

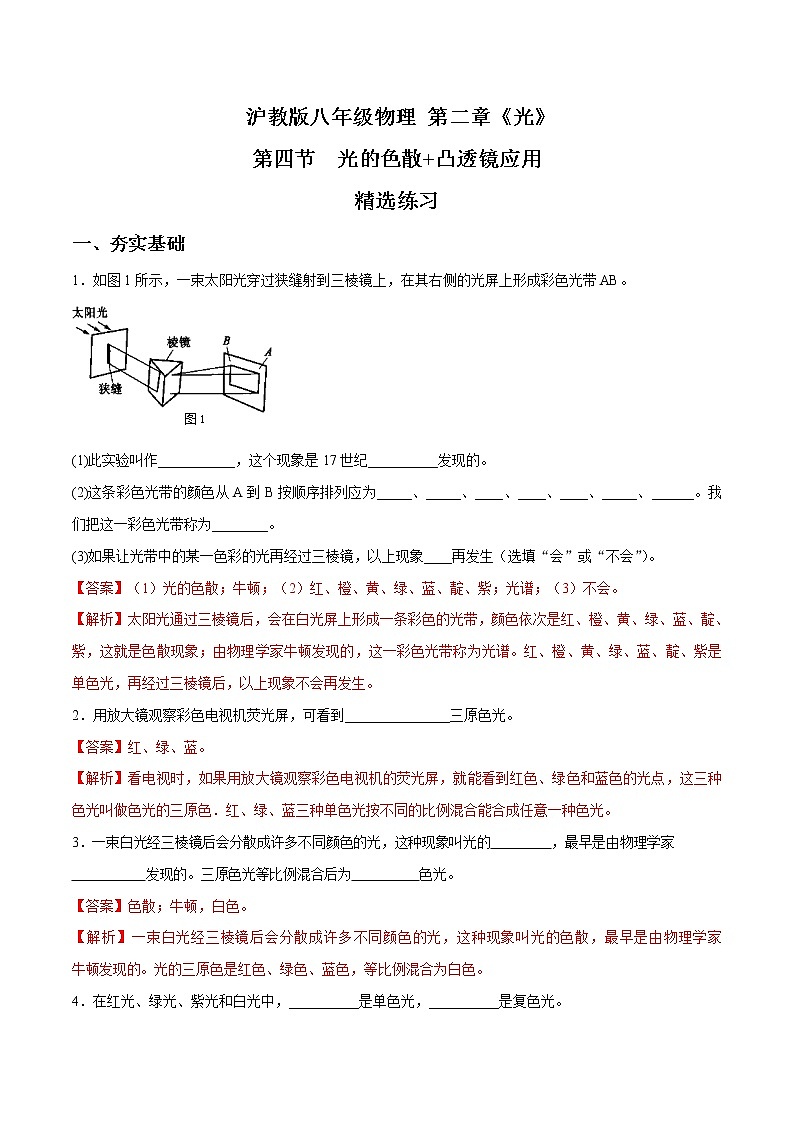

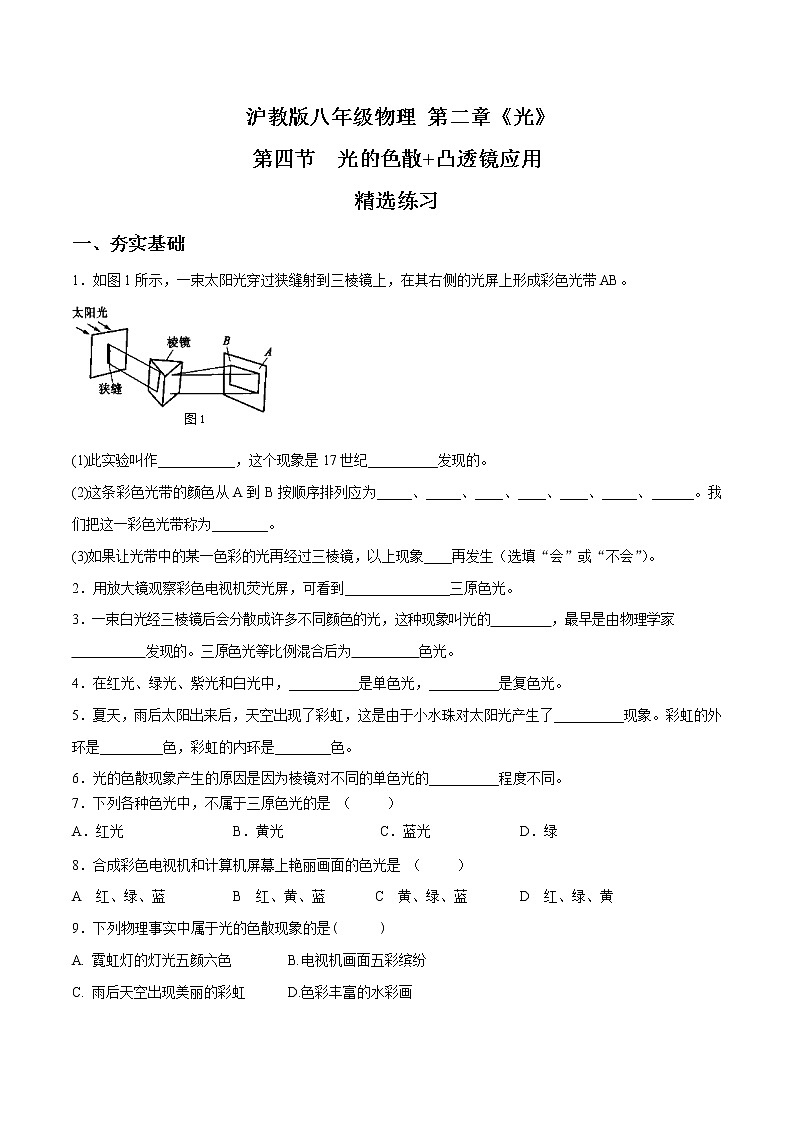

1．如图1所示，一束太阳光穿过狭缝射到三棱镜上，在其右侧的光屏上形成彩色光带AB。

(1)此实验叫作___________，这个现象是17世纪__________发现的。

(2)这条彩色光带的颜色从A到B按顺序排列应为_____、_____、____、____、____、_____、______。我们把这一彩色光带称为________。

(3)如果让光带中的某一色彩的光再经过三棱镜，以上现象____再发生（选填“会”或“不会”）。

2．用放大镜观察彩色电视机荧光屏，可看到_______________三原色光。

3．一束白光经三棱镜后会分散成许多不同颜色的光，这种现象叫光的         ，最早是由物理学家

           发现的。三原色光等比例混合后为          色光。

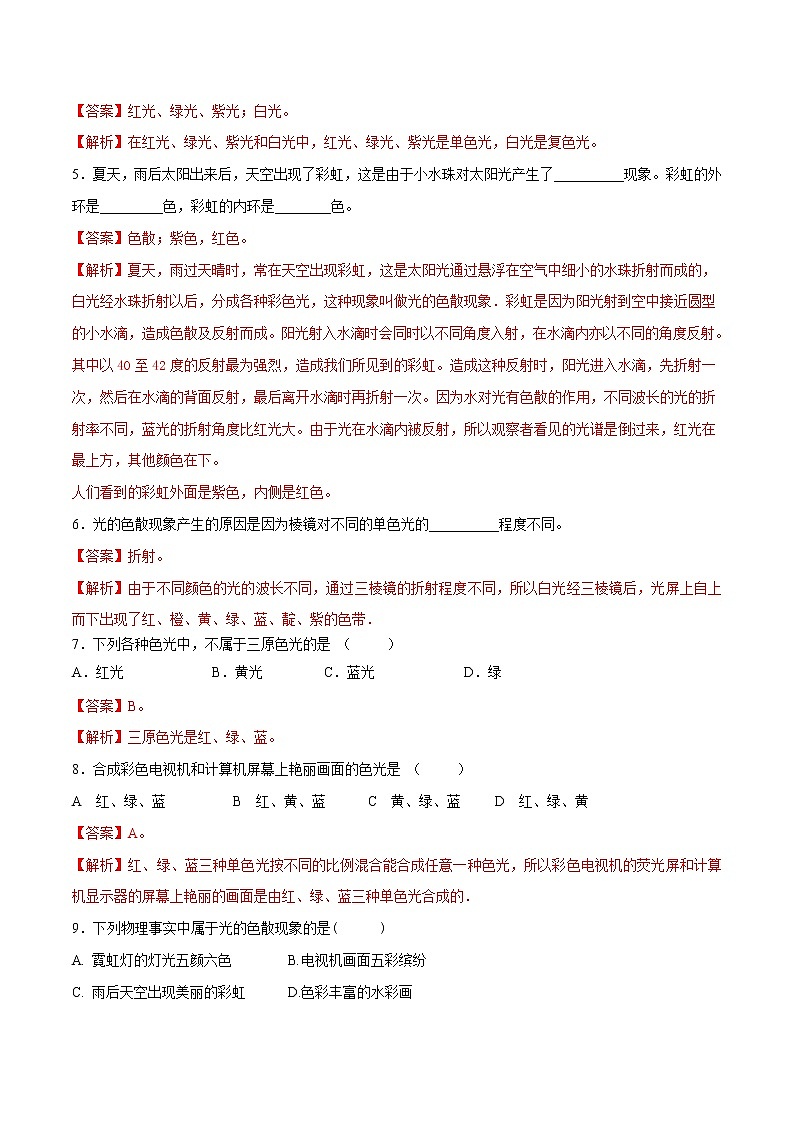

4．在红光、绿光、紫光和白光中，__________是单色光，__________是复色光。
5．夏天，雨后太阳出来后，天空出现了彩虹，这是由于小水珠对太阳光产生了__________现象。彩虹的外环是_________色，彩虹的内环是________色。

6．光的色散现象产生的原因是因为棱镜对不同的单色光的__________程度不同。

7．下列各种色光中，不属于三原色光的是 （     ）

A．红光          B．黄光       C．蓝光    D．绿

8．合成彩色电视机和计算机屏幕上艳丽画面的色光是 （     ）

A  红、绿、蓝       B  红、黄、蓝       C  黄、绿、蓝        D  红、绿、黄

9．下列物理事实中属于光的色散现象的是(      )

A. 霓虹灯的灯光五颜六色        B.电视机画面五彩缤纷

C. 雨后天空出现美丽的彩虹      D.色彩丰富的水彩画

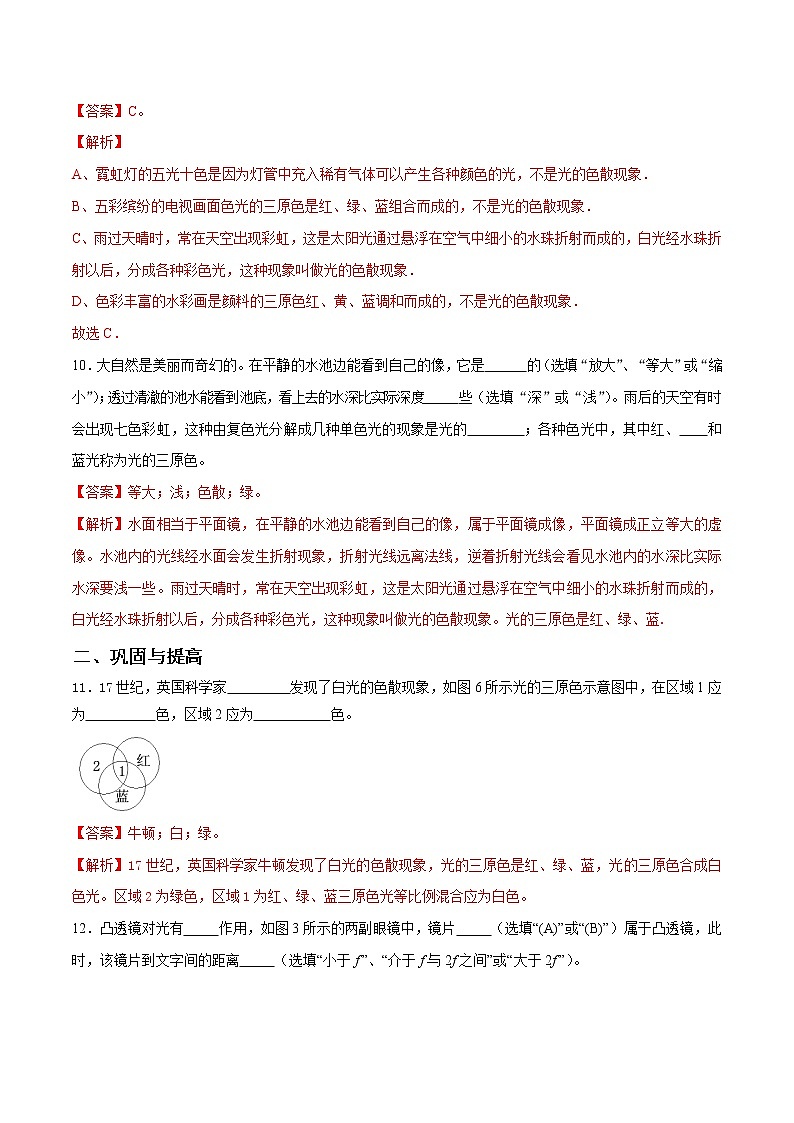

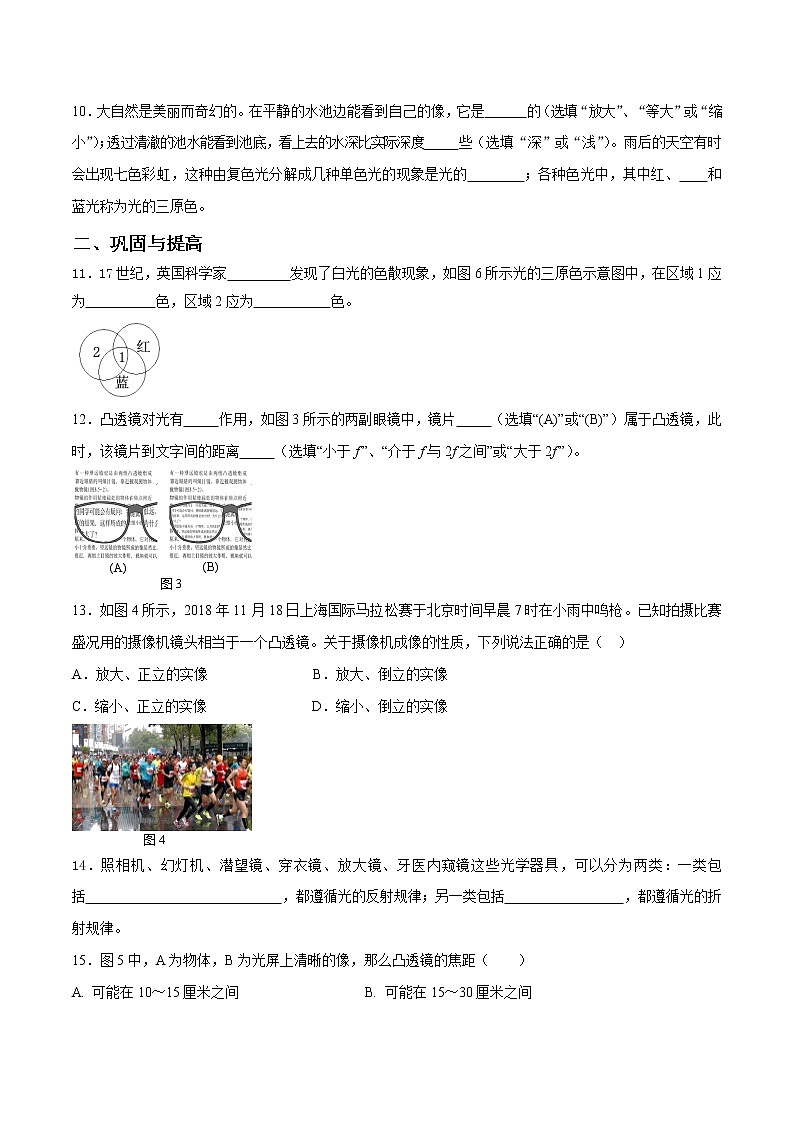

10．大自然是美丽而奇幻的。在平静的水池边能看到自己的像，它是      的（选填“放大”、“等大”或“缩小”）；透过清澈的池水能看到池底，看上去的水深比实际深度     些（选填“深”或“浅”）。雨后的天空有时会出现七色彩虹，这种由复色光分解成几种单色光的现象是光的        ；各种色光中，其中红、    和蓝光称为光的三原色。
二、巩固与提高

11．17世纪，英国科学家         发现了白光的色散现象，如图6所示光的三原色示意图中，在区域1应为          色，区域2应为           色。

12．凸透镜对光有     作用，如图3所示的两副眼镜中，镜片     （选填“(A)”或“(B)”）属于凸透镜，此时，该镜片到文字间的距离     （选填“小于f ”、“介于f与2f之间”或“大于2f ”）。

13．如图4所示，2018年11月18日上海国际马拉松赛于北京时间早晨7时在小雨中鸣枪。已知拍摄比赛盛况用的摄像机镜头相当于一个凸透镜。关于摄像机成像的性质，下列说法正确的是（  ）

A．放大、正立的实像               B．放大、倒立的实像

C．缩小、正立的实像               D．缩小、倒立的实像

14．照相机、幻灯机、潜望镜、穿衣镜、放大镜、牙医内窥镜这些光学器具，可以分为两类：一类包括                            ，都遵循光的反射规律；另一类包括                 ，都遵循光的折射规律。

15．图5中，A为物体，B为光屏上清晰的像，那么凸透镜的焦距（    ）

A. 可能在10～15厘米之间        　　　　  B. 可能在15～30厘米之间

C. 可能大于20厘米                        D. 可能在20～30厘米之间

16．如图6所示，是在学校教学楼内所安装的两种电子监控器．它们主要有两部分组成，一部分为光学系统，另一部分为光电转换系统。光学系统收集被监控区域内的景物信息，光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的，其中光学系统的工作原理是（   ）

A． 凸透镜成倒立缩小的实像       B． 凸透镜成倒立放大的实像

C． 凸透镜成倒立等大的实像        D． 凸透镜成正立放大的虚像

17．小明用凸透镜先后两次观察书本上的字，看到如图7所示两种情景．以下说法正确的是（     ）

A．甲图中成的是实像；乙图中成的是虚像

B．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内

C．甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，所成的像也变小

D．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机

18．在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像

可能是图8中的 （    ）

19．图9所示为“验证凸透镜成像规律”实验的情景，所用透镜焦距为10厘米。

（1）图中，A是___________，B是___________。

（2）调试实验装置时，应使烛焰的中心和凸透镜、光屏的中心大致在________上，目的是为了__________________。

（3）图示情景验证的是凸透镜成_______像的特点（填写像的性质）。

（4）如果还要验证凸透镜成倒立放大实像的特点，在不移动凸透镜的情况下，应把蜡烛移到_______厘米处（选填“小于30”、“30~40”或“40~50”），光屏移到_______厘米处（选填“大于70”、“60~70”或“50~60”）。

20．为了“探究凸透镜成实像的规律”，某小组同学利用焦距f为10厘米的凸透镜、一个高度为3厘米的发光体、光屏和光具座等进行实验。实验中，他们正确组装和调试实验器材，按表一、表二中的物距u依次进行实验，每次都使光屏上发光体的像最清晰，并将相应的像距v、成像情况记录在表格中。

①分析比较实验序号1或2或3数据中物距u、像距v与焦距f、两倍焦距2f之间的关系及成像情况，可得出的初步结论是：____________________________________________________。

②分析比较实验序号__________________数据中物距u、像距v与焦距f、两倍焦距2f之间的关系及成像情况，可得出的初步结论是：当物距u大于凸透镜的焦距且小于两倍焦距时，物体成放大的实像，像距v大于两倍焦距。

③小明同学在进一步分析比较表一与表二中的数据及成像情况后，提出了一个猜想：“可能存在这样的情况：当物体处于凸透镜的某一特定位置时，会成等大的实像”。

（a）为了验证该猜想，小明继续进行实验，他首先在表一或表二基础上再做当物距u为_________厘米时的成像情况。

（b）为了进一步验证该猜想，使得出的结论更具有普遍性，小明在原有实验器材的基础上，再添加了器材，继续进行实验。他设计了有关实验记录表（表三），请完成表三中空格处的填写。
