人教版物理高中二轮复习专题试卷练习——第三十三讲《练习使用多用电表》

这是一份人教版物理高中二轮复习专题试卷练习——第三十三讲《练习使用多用电表》，共13页。试卷主要包含了如图所示是简化的多用电表的电路，如图是某同学连接的实验实物图等内容，欢迎下载使用。

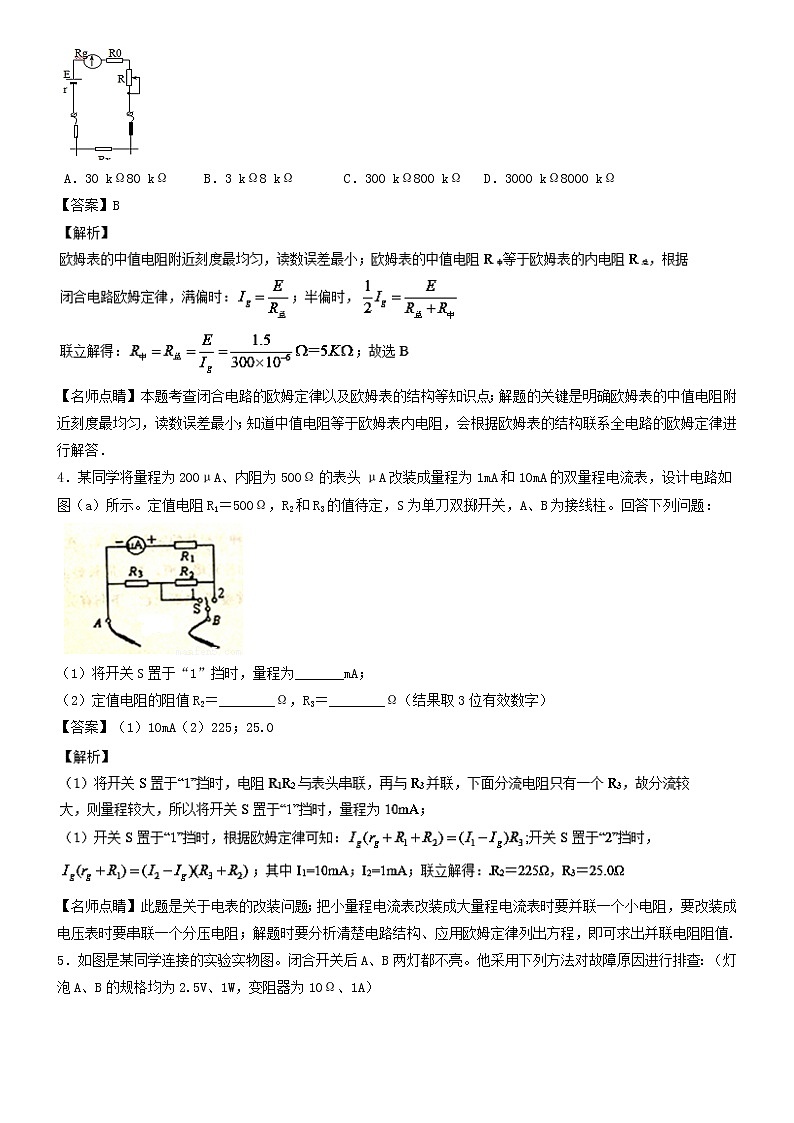

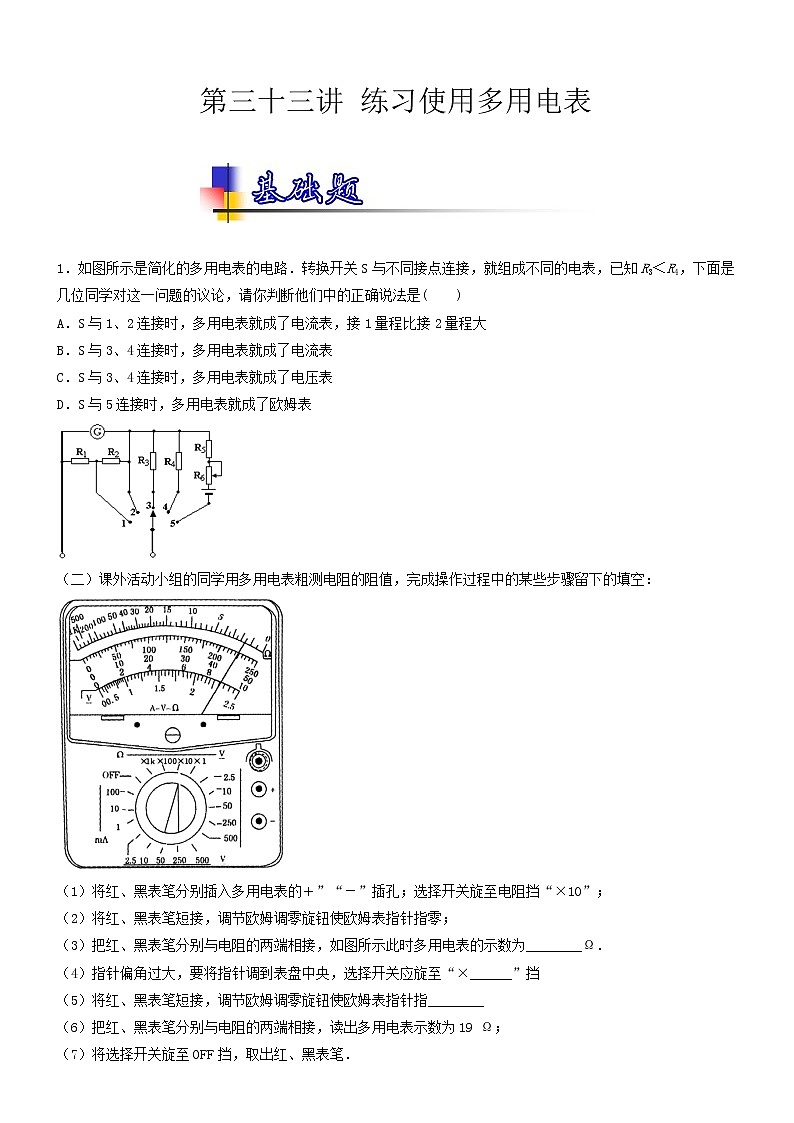

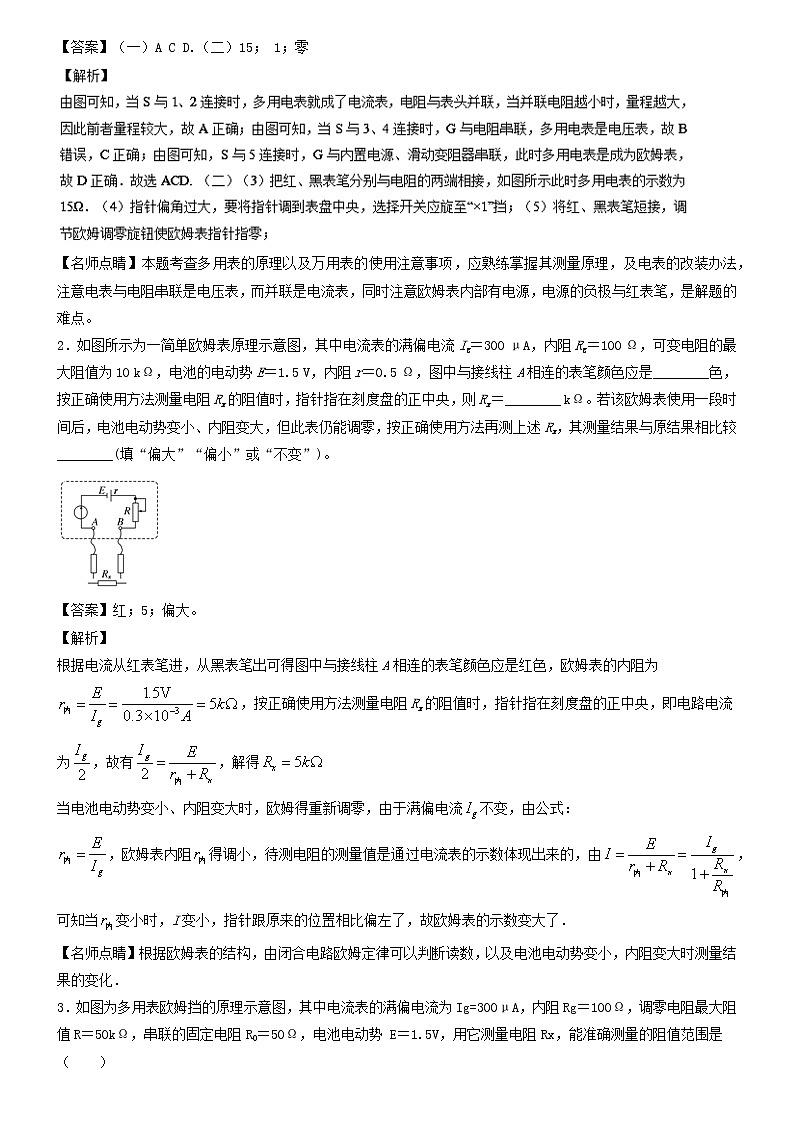

 第三十三讲 练习使用多用电表   1．如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是(　　)A．S与1、2连接时，多用电表就成了电流表，接1量程比接2量程大B．S与3、4连接时，多用电表就成了电流表C．S与3、4连接时，多用电表就成了电压表D．S与5连接时，多用电表就成了欧姆表（二）课外活动小组的同学用多用电表粗测电阻的阻值，完成操作过程中的某些步骤留下的填空：（1）将红、黑表笔分别插入多用电表的＋”“－”插孔；选择开关旋至电阻挡“×10”；（2）将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零；（3）把红、黑表笔分别与电阻的两端相接，如图所示此时多用电表的示数为________Ω．（4）指针偏角过大，要将指针调到表盘中央，选择开关应旋至“×______”挡（5）将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指________（6）把红、黑表笔分别与电阻的两端相接，读出多用电表示数为19 Ω；（7）将选择开关旋至OFF挡，取出红、黑表笔．【答案】（一）A C D.（二）15； 1；零【名师点睛】本题考查多用表的原理以及万用表的使用注意事项，应熟练掌握其测量原理，及电表的改装办法，注意电表与电阻串联是电压表，而并联是电流表，同时注意欧姆表内部有电源，电源的负极与红表笔，是解题的难点。2．如图所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig＝300 μA，内阻Rg＝100 Ω，可变电阻的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝________ kΩ。若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比较________(填“偏大”“偏小”或“不变”)。【答案】红；5；偏大。【解析】根据电流从红表笔进，从黑表笔出可得图中与接线柱A相连的表笔颜色应是红色，欧姆表的内阻为，按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，即电路电流为，故有，解得当电池电动势变小、内阻变大时，欧姆得重新调零，由于满偏电流不变，由公式：，欧姆表内阻得调小，待测电阻的测量值是通过电流表的示数体现出来的，由，可知当变小时，I变小，指针跟原来的位置相比偏左了，故欧姆表的示数变大了．【名师点睛】根据欧姆表的结构，由闭合电路欧姆定律可以判断读数，以及电池电动势变小，内阻变大时测量结果的变化．3．如图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为 Ig=300μA，内阻Rg＝100Ω，调零电阻最大阻值R＝50kΩ，串联的固定电阻R0＝50Ω，电池电动势 E＝1.5V，用它测量电阻Rx，能准确测量的阻值范围是（    ） A．30 kΩ80 kΩ     B．3 kΩ8 kΩ       C．300 kΩ800 kΩ   D．3000 kΩ8000 kΩ【答案】B【名师点睛】本题考查闭合电路的欧姆定律以及欧姆表的结构等知识点；解题的关键是明确欧姆表的中值电阻附近刻度最均匀，读数误差最小；知道中值电阻等于欧姆表内电阻，会根据欧姆表的结构联系全电路的欧姆定律进行解答．4．某同学将量程为200μA、内阻为500Ω的表头μA改装成量程为1mA和10mA的双量程电流表，设计电路如图（a）所示。定值电阻R1＝500Ω，R2和R3的值待定，S为单刀双掷开关，A、B为接线柱。回答下列问题：（1）将开关S置于“1”挡时，量程为_______mA；（2）定值电阻的阻值R2＝________Ω，R3＝________Ω（结果取3位有效数字）【答案】（1）10mA（2）225；25.0【名师点睛】此题是关于电表的改装问题；把小量程电流表改装成大量程电流表时要并联一个小电阻，要改装成电压表时要串联一个分压电阻；解题时要分析清楚电路结构、应用欧姆定律列出方程，即可求出并联电阻阻值. 5．如图是某同学连接的实验实物图。闭合开关后A、B两灯都不亮。他采用下列方法对故障原因进行排查：（灯泡A、B的规格均为2.5V、1W，变阻器为10Ω、1A）（1）应用多用表的直流电压档进行检查，那么选择开关应置于         档。A、2.5V          B、10V           C、50V            D、250V（2）该同学用多用电表的电压档的测试结果如表1所示，根据测量结果，可以判断的故障是（   ）A、灯A短路       B、灯B短路     C、c、d段断路     D、d、f段断路（3）将开关断开，再选择欧姆挡测试，测量结果如表2所示，那么检查出的结果是（    ）A、灯A断路      B、灯B断路    C、灯A、B都断路    D、d、e间导线断路【答案】B、D、D]【名师点睛】本题是故障分析问题，要掌握用电压表与欧姆表判断故障的原理和方法，了解欧姆表的刻度分布情况，即可作出判断．（1）四节干电池的总电动势为6V，即可知道应用多用表的直流电压档10V档；红表笔接电压表的正接线柱，电流必须从正接线柱流入电压表；根据外电路中，哪段电路的电压等于电源两端的电压，哪段电路即断路进行判断故障所在位置；（2）欧姆表的刻度无穷大在左端，0刻度在右端，电路断路时，其电阻为无穷大．1．某学生实验小组利用图（a）所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻．使用的器材有：多用电表，表盘如图b所示；电压表：量程5 V，内阻十几千欧； 滑动变阻器：最大阻值5 kΩ；导线若干．回答下列问题：（1）将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点．（2）将图（a）中多用电表的红表笔和________（选填“1”或“2”）端相连，黑表笔连接另一端．（3）调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分别为15.0 kΩ和4.00 V．从测量数据可知，电压表的内阻为________kΩ.（4）多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图（c）所示．根据前面的实验数据计算可得，电阻“×1 k”挡内部电路的总电阻为________kΩ，此多用电表内电池的电动势为________V.    （5）在使用多用表的欧姆挡测量电阻时，若（  ）A．双手捏住两表笔金属杆，测量值将偏大B．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大C．选择“×1”倍率测量时发现指针位于20与30正中间，则测量值小于25D．测量时发现指针偏转过小，则需减小倍率，重新调零后再进行测量【答案】（1）短接；（2）2；（3）15；（4）15；8 （5）BC【名师点睛】本题考查多用电表的使用注意事项；解题时要认识多用电表的结构，明确如何应用多用电表进行测量；在多用电表在使用前应注意进行机械调零；若指针偏角过大，则应选择小倍率；若偏角过小，则选择大倍率. 2．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图甲所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色；图甲(2)若适当调节电阻箱后，图甲中多用电表、电流表与电阻箱的示数分别如图乙(a)、(b)、(c)所示，则多用电表的读数为________Ω，电流表的读数为________mA，电阻箱的读数为________Ω；(a)                                  (b)                         (c)(3)将图甲中多用电表的两表笔短接，此时流过多用电表的电流为________mA；(保留3位有效数字).(4)计算得到多用电表内电池的电动势为________V(保留3位有效数字).【答案】 (1)黑；(2)14.0；53.0；4.6　(3) 102　(4)1.54【名师点睛】此题是万用表的使用及欧姆定律的应用问题；关键是要搞清万用表内部结构，搞清整个电路的结构，通过全电路欧姆定律列的方程解答；注意万用表的中值电阻等于其内阻；黑表笔接内部电源的正极，这些都是解题时必须知道的.3．（1）某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1k” 挡位，测量时针偏转如图（a）所示。请你简述补充接下来的测量过程：①选择欧姆档          ；②将红、黑表笔          进行欧姆调零；③将红、黑表笔接在           的两端，从表盘读取数据乘以档位数；④测量结束后，将选择开关旋到“OFF”挡。（2）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图（b）所示。其中电压表内阻约为5kΩ，电流表内阻约为5Ω 。图中部分电路已经连接好，请完成实验电路的连接。    （3）图（c）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置5时，可用来测量        ；当S旋到位置        时，可用来测量电流，其中S旋到位置    时量程较大。【答案】（1） ①×100；②短接；③电阻；（2）选择内接法； (3) 电压  ； 1、2；  1 【名师点睛】万用表粗测电阻的读数和操作；伏安法精确测量电阻减小误差的电路选择。4．（1）某研究小组的同学为了测量某一电阻RX的阻值，甲同学先用多用电表进行粗测。使用多用电表欧姆挡时，将选择开关调到欧姆挡“×10”档位并调零，测量时发现指针向右偏转角度太大，这时他应该：先将选择开关换成欧姆挡的“______”档位，将红、黑表笔短接，再进行       ，使指针指在欧姆刻度的“0”处；再次测量电阻RX的阻值时，指针在刻度盘上停留的位置如图9所示，则所测量的值为      Ω。（2）为进一步精确测量该电阻，实验台上摆放有以下器材：A.电流表（量程15mA，内阻约100Ω）B.电流表（量程0.6A，内阻约0.5Ω）C.电阻箱（最大电阻99.99Ω）D.电阻箱（最大电阻999.9Ω）E.电源（电动势3V，内阻0.8Ω）F.单刀单掷开关2只G.导线若干乙同学设计的电路图如图10所示，现按照如下实验步骤完成实验：①调节电阻箱，使电阻箱有合适的阻值R1，仅闭合S1，使电流表有较大的偏转且读数为I；②调节电阻箱，保持开关S1闭合，开关S2闭合，再次调节电阻箱的阻值为R2，使电流表读数仍为I。a.根据实验步骤和实验器材规格可知，电流表应选择       （填器材前字母）b.根据实验步骤可知，待测电阻Rx=         （用题目所给测量数据表示）。（3）利用以上实验电路，闭合S2调节电阻箱R，可测量出电流表的内阻RA，丙同学通过调节电阻箱R，读出多组R和I值，作出了图像如图11所示。若图像中纵轴截距为1A-1，则电流表内阻RA=       Ω。【答案】（1）×1，欧姆调零，12 ;（2）A ，R2-R1 ；（3）2. 2【名师点睛】本题考查测量电阻的实验，要注意正确根据题意明确实验原理；然后根据所对应的物理规律分析求解即可；对于图象分析问题，要注意根据物理规律确定公式，结合图象的性质分析斜率以及截距的意义． 5．实际电流表有内阻，可等效为理想电流表与电阻的串联。测量实际电流表内阻的电路如图所示。供选择的仪器如下：①待测电流表(，内阻约300Ω)， ②电流表 (，内阻约100Ω)，③定值电阻(300Ω)，                  ④定值电阻(10Ω)，  ⑤滑动变阻器 (Ω)，          ⑥滑动变阻器 (Ω)，⑦干电池(1.5V)，                       ⑧电键S及导线若干。(1)定值电阻应选           ，滑动变阻器应选           。(在空格内填写序号)(2)补全实验步骤：①按电路图连接电路，并将滑动触头移至最左端；②闭合电键S，移动滑动触头至某一位置，记录、的读数、；③                                           ；④以为纵坐标，为横坐标，作出相应图线，如图所示。(3)根据图线的斜率及定值电阻，写出待测电流表内阻的表达式=                      。【答案】(1)③，⑥ (4分) ; (2)  ③多次移动滑动触头，记录相应的，读数 (2分)(3)  (3分)【名师点睛】本题考查测量实际电流表G1内阻r1的实验器材选择，实验原理（并联分流）等．对于变阻器分压式接法，操作时要注意：开关闭合前，变阻器输出电压要最小． 1．【2017·新课标Ⅲ卷】（9分）图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆×100 Ω挡。（1）图（a）中的A端与______（填“红”或“黑”）色表笔相连接。 （2）关于R6的使用，下列说法正确的是_______（填正确答案标号）。A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）根据题给条件可得R1+R2=______Ω，R4=_______Ω。（4）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________。（结果均保留3位有效数字）【答案】（1）黑  （2）B  （3）160  880  （4）1.47 mA（或1.48 mA）  1 100 Ω  2.95V【名师点睛】会规范使用多用电表，能正确读出多用电表的示数，是解决本题的关键。在平时实验训练过程中要多加注意规范操作和器材的正确使用方法，多用电表的读数，重点是分清测量的物理量不同，读数方法不同。2．【2017·江苏卷】（10分）某同学通过实验制作一个简易的温控装置，实验原理电路图如图11–1图所示，继电器与热敏电阻Rt、滑动变阻器R串联接在电源E两端，当继电器的电流超过15 mA时，衔铁被吸合，加热器停止加热，实现温控．继电器的电阻约为20 Ω，热敏电阻的阻值Rt与温度t的关系如下表所示（1）提供的实验器材有：电源E1（3 V，内阻不计）、电源E2（6 V，内阻不计）、滑动变阻器R1（0200 Ω）、滑动变阻器R2（0500 Ω）、热敏电阻Rt，继电器、电阻箱（0999.9 Ω）、开关S、导线若干．为使该装置实现对3080 ℃之间任一温度的控制，电源E应选用      （选填“E1”或“E2”），滑动变阻器R应选用      （选填“R1”或“R2”）．（2）实验发现电路不工作．某同学为排查电路故障，用多用电表测量各接点间的电压，则应将如图11–2图所示的选择开关旋至      （选填“A”、“B”、“C”或“D”）．（3）合上开关S，用调节好的多用电表进行排查，在题11–1图中，若只有b、c间断路，则应发现表笔接入a、b时指针      （选填“偏转”或“不偏转”），接入a、c时指针      （选填“偏转”或“不偏转”）．（4）排除故障后，欲使衔铁在热敏电阻为50 ℃时被吸合，下列操作步骤正确顺序是     ．（填写各步骤前的序号）①将热敏电阻接入电路②观察到继电器的衔铁被吸合③断开开关，将电阻箱从电路中移除④合上开关，调节滑动变阻器的阻值⑤断开开关，用电阻箱替换热敏电阻，将阻值调至108.1 Ω【答案】（1）E2  R2 （2）C  （3）不偏转 偏转  （4）⑤④②③①【名师点睛】结合表格中数据，利用欧姆定律估算电动势和电阻的数值，选择电源和滑动变阻器．明确实验的目的是实现对3080 ℃之间任一温度的控制，其中3080 ℃就是提示的信息，结合表格数据，可知电阻值的取值．3．【2016·上海卷】（6分）在“用多用表测电阻、电流和电压”的实验中（1）（多选题）用多用表测电流或电阻的过程中（A）在测量电阻时，更换倍率后必须重新进行调零（B）在测量电流时，更换量程后必须重新进行调零（C）在测量未知电阻时，必须先选择倍率最大挡进行试测（D）在测量未知电流时，必须先选择电流最大量程进行试测（2）测量时多用表指针指在如图所示位置。若选择开关处于“10 V”挡，其读数为       Ｖ；若选择开关处于“×10”挡，其读数为       200 Ω（选填:“大于”，“等于”或“小于”）。【答案】（1）AD   （2）5.4；小于【方法技巧】会规范使用多用电表，能正确读出多用电表的示数，是解决本题的关键，在平时实验训练过程中要多加注意规范操作和正确使用。4．【2015·上海·27】如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA、内阻10Ω；电池电动势1.5V、内阻1Ω；变阻器阻值0-5000Ω。（1）该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。调零后阻值将变_________（选填“大”或“小”）；若测得某电阻阻值为300Ω，则这个电阻的真实值是________Ω（2）该欧姆表换了一个电动势为1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果___________（选填“偏大”或“偏小”或“准确”）【答案】（1）小；290（2）准确【名师点睛】 本题考查多用电表欧姆挡的工作原理，解答本题要求熟练闭合电路欧姆定律的应用，掌握多用表的原理。
