2021-2022学年山东省济宁市邹城市第一中学高二上学期10月月考物理试题 Word版

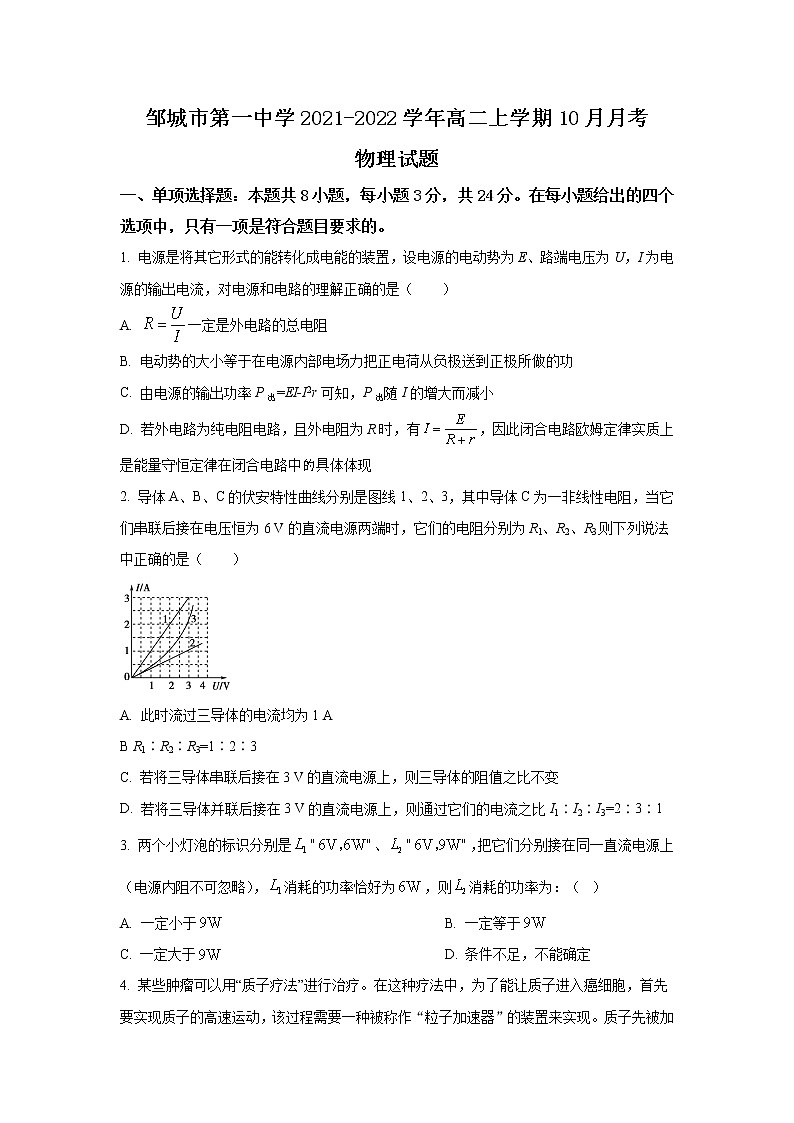

邹城市第一中学2021-2022学年高二上学期10月月考

物理试题

一、单项选择题：本题共8小题，每小题3分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 电源是将其它形式的能转化成电能的装置，设电源的电动势为E、路端电压为U，I为电源的输出电流，对电源和电路的理解正确的是（　　）

A. 一定是外电路的总电阻

B. 电动势的大小等于在电源内部电场力把正电荷从负极送到正极所做的功

C. 由电源的输出功率P出=EI-I2r可知，P出随I的增大而减小

D. 若外电路为纯电阻电路，且外电阻为R时，有，因此闭合电路欧姆定律实质上是能量守恒定律在闭合电路中具体体现

2. 导体A、B、C的伏安特性曲线分别是图线1、2、3，其中导体C为一非线性电阻，当它们串联后接在电压恒为6 V的直流电源两端时，它们的电阻分别为R1、R2、R3.则下列说法中正确的是（　　）

A. 此时流过三导体的电流均为1 A

B R1∶R2∶R3=1∶2∶3

C. 若将三导体串联后接在3 V的直流电源上，则三导体的阻值之比不变

D. 若将三导体并联后接在3 V的直流电源上，则通过它们的电流之比I1∶I2∶I3=2∶3∶1

3. 两个小灯泡的标识分别是、，把它们分别接在同一直流电源上（电源内阻不可忽略），消耗的功率恰好为，则消耗的功率为：（  ）

A. 一定小于 B. 一定等于

C. 一定大于 D. 条件不足，不能确定

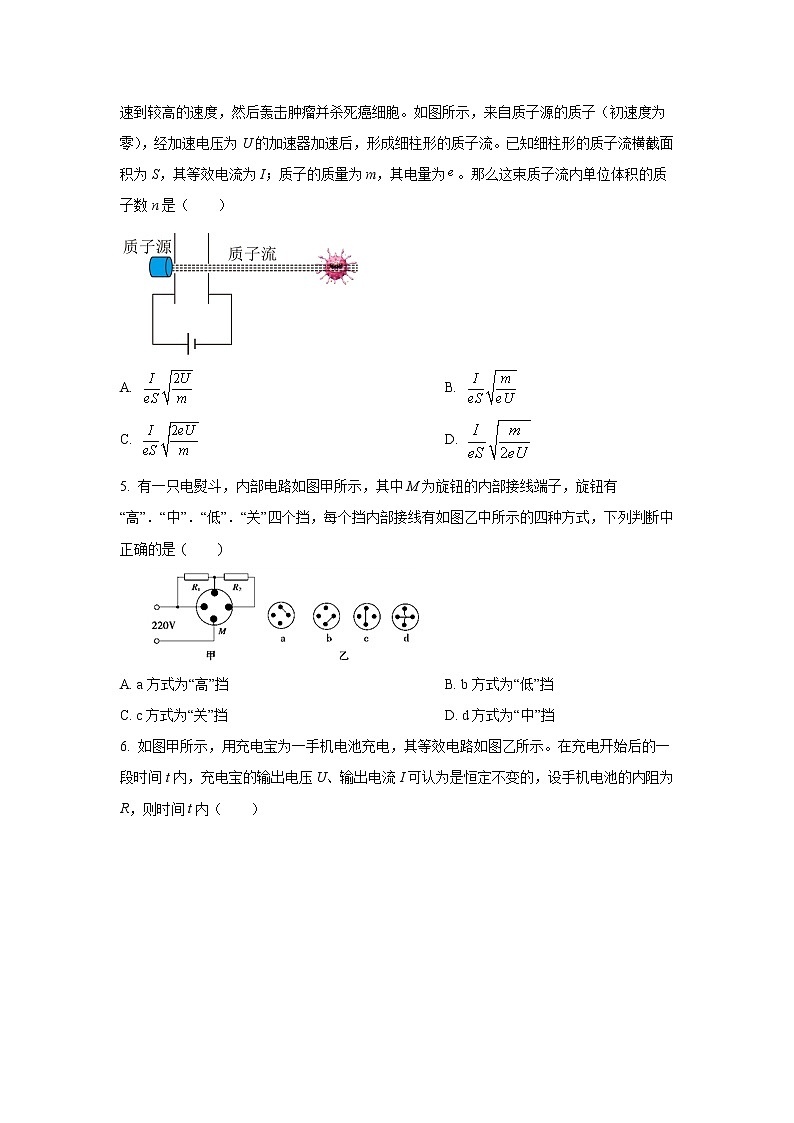

4. 某些肿瘤可以用“质子疗法”进行治疗。在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。如图所示，来自质子源的质子（初速度为零），经加速电压为U的加速器加速后，形成细柱形的质子流。已知细柱形的质子流横截面积为S，其等效电流为I；质子的质量为m，其电量为。那么这束质子流内单位体积的质子数n是（　　）

A.  B.

C.  D.

5. 有一只电熨斗，内部电路如图甲所示，其中M为旋钮的内部接线端子，旋钮有“高”．“中”．“低”．“关”四个挡，每个挡内部接线有如图乙中所示的四种方式，下列判断中正确的是 (　 　)

A. a方式为“高”挡 B. b方式为“低”挡

C. c方式为“关”挡 D. d方式为“中”挡

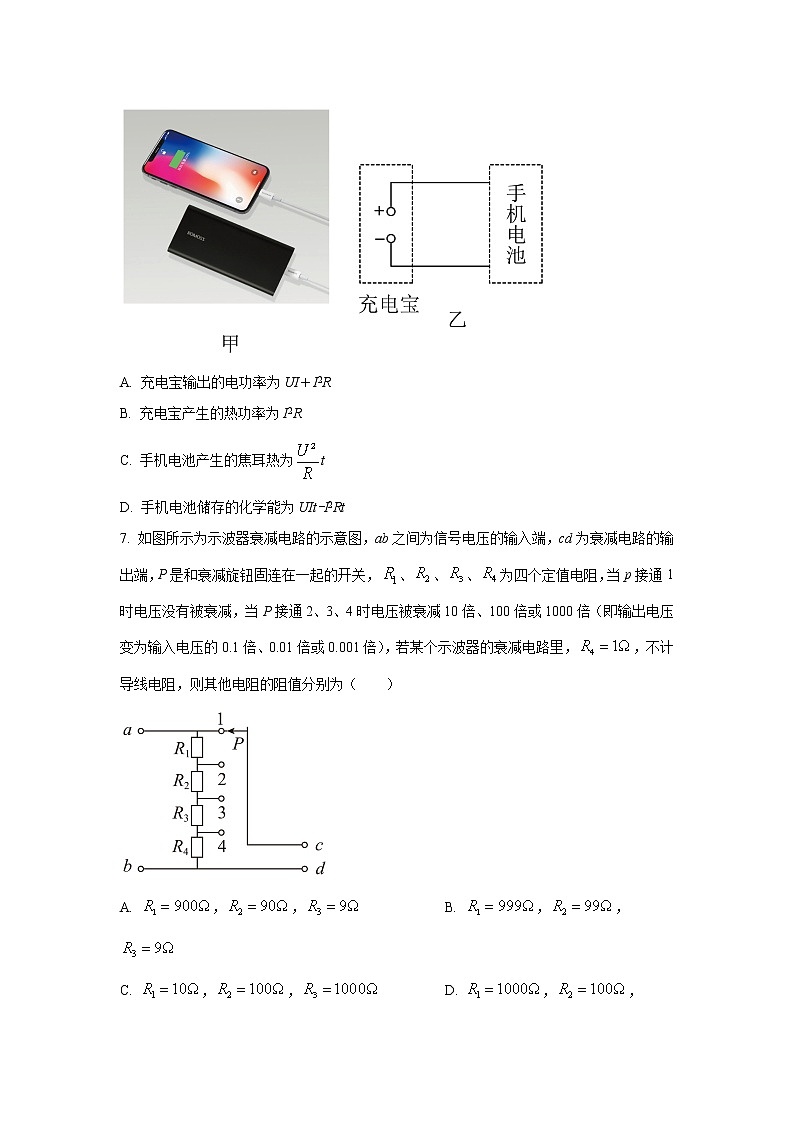

6. 如图甲所示，用充电宝为一手机电池充电，其等效电路如图乙所示。在充电开始后的一段时间t内，充电宝的输出电压U、输出电流I可认为是恒定不变的，设手机电池的内阻为R，则时间t内（　　）

A. 充电宝输出的电功率为UI＋I2R

B. 充电宝产生的热功率为I2R

C. 手机电池产生的焦耳热为t

D. 手机电池储存的化学能为UIt-I2Rt

7. 如图所示为示波器衰减电路的示意图，ab之间为信号电压的输入端，cd为衰减电路的输出端，P是和衰减旋钮固连在一起的开关，、、、为四个定值电阻，当p接通1时电压没有被衰减，当P接通2、3、4时电压被衰减10倍、100倍或1000倍（即输出电压变为输入电压的0.1倍、0.01倍或0.001倍），若某个示波器的衰减电路里，，不计导线电阻，则其他电阻的阻值分别为（　　）

A. ，， B. ，，

C. ，， D. ，，

8. 图甲为某电源的图线，图乙为某小灯泡的图线，则下列说法中正确的是（　　）

A. 电源的内阻为

B. 小灯泡的电阻随着功率的增大而减小

C. 把电源和小灯泡组成闭合回路，小灯泡的功率约为

D. 把电源和小灯泡组成闭合回路，电路的总功率约为

二、多项选择题：本题共4小题，每小题4分，共16分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。

9. 如图所示，“6V 3W”的小灯泡L与最大阻值为100的滑动变阻器R连接在总电压恒为18V的电路中，设灯丝电阻不随温度变化。电流表和电压表选择的量程分别为“0~0.6A”和“0~15V”。在保证电路安全的情况下，下列说法中错误的是（　　）

A. 小灯泡L正常发光时的电流0.2A

B. 当电流表的示数为0.4A时，电压表的示数为4.8V

C. 滑动变阻器允许接入的最大阻值为36Ω

D. 滑动变阻器允许接入的最小阻值是24Ω

10. 如图所示，电源电动势为E，内阻为r，电路中的、分别为总阻值一定的滑动变阻器，为定值电阻，为光敏电阻（其电阻随光照强度增大而减小），当开关S闭合，电容器中一带电微粒恰好处于静止状态，下列说法中正确的是（　　）

A. 只断开开关S，电容器所带电荷量变大，带电微粒向上运动

B. 只调节电阻的滑动端向上移动时，电压表示数变大，带电微粒向下运动

C. 只调节电阻的滑动端向下移动时，电压表示数变大，带电微粒向上运动

D. 只增大的光照强度，电阻消耗的功率变大，带电微粒向上运动

11. 如图所示电路中，闭合开关，发现灯泡发光，每个电表都有一定示数，现向上移动滑动变阻器的滑片，则（　　）

A. 灯泡变亮，电流表A示数变大，电压表和示数均变小

B. 灯泡变暗，电流表A示数变小，电压表和示数均变大

C. 电源的输出功率变大

D. 电源的效率变大

12. 在如图甲所示的电路中，闭合开关S，在滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化，图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况，以下说法正确的是（　）

A. 图线a表示的是电压表的示数随电流表示数变化的情况

B. 图线c表示电压表的示数随电流表示数变化的情况

C. 此过程中电压表示数的变化量和电流表示数变化量的比值变大

D. 此过程中电压表示数的变化量和电流表示数变化量的比值不变

三、非选择题：本题共6小题，共60分。

13. （1）如图甲、乙所示的两把游标卡尺读数依次为________mm、________mm。

（2）使用螺旋测微器测量金属丝的直径，示数如图所示，则金属丝的直径是________mm。

（3）在“练习使用多用电表”的实验中，请回答下列问题：

①甲同学先用多用电表的欧姆挡“×100”测量标有“220V  100W”的白炽灯的电阻时发现指针偏转角度过大，为了减小测量误差，下列选项中合理的操作顺序为________（填写选项前的字母）。

A．将选择开关旋转到“×1k”的位置    B.将选择开关旋转到“×10”的位置

C.用两表笔与白炽灯连接好并读数    D.将两表笔短接，进行欧姆调零

②甲同学按正确实验操作，指针停在如图甲所示的位置，则此白炽灯电阻的测量值为________Ω。

③乙同学发现该多用电表“直流50V”挡损坏了，但“直流10V”挡能正常使用。打开电表外壳发现电路板上的电阻R2被烧坏了，如图乙所示。若表头A的满偏电流为1mA，则应用________kΩ的电阻替换R2就可以修好“直流50V”挡。

14. 某同学要测定某一蓄电池的电动势和内阻，实验室备有下列器材：

A.蓄电池（电动势约为、内阻约为几欧）

B.电压表（满偏电压为、内阻）

C.电流表（量程为、内阻约为几欧）

D.滑动变阻器（最大阻值为、允许通过的最大电流为）

E.滑动变阻器（最大阻值为、允许通过的最大电流为）

F.定值电阻

G定值电阻

H.电阻箱（）

I.电阻箱（）

J.开关、导线若干

（1）为了调节方便且能较精确地进行测量，其中应选用的滑动变阻器是______（填“”或“”），由于蓄电池内阻阻值较小，应把蓄电池和______（填“”或“”）串联接入电路中。

（2）实验室电压表量程不够，要把电压表改装成大量程电压表，应把电压表与电阻箱______（填“”或“”）串联，并将电阻箱的阻值调到______。

（3）在图示方框内画出实验电路图______。

（4）根据电压表和电流表的读数画出图象如图所示，可知待测蓄电池的电动势______，内阻______。（保留两位有效数字）

15. 已知，，，求：

（1）A、B间的总电阻；

（2）电流表和电压表的示数。

16. 如图所示电路中，R1=9Ω，R2=30Ω，S闭合时，理想电压表V的示数为11.4V，理想电流表A的示数为0.2A，S断开时，理想电流表A的示数为0.3A，求：

(1)电阻R3的值；

(2)电源电动势E和内阻r的值。

17. 如图示的电路中，各元件值为，，，，电源电动势，内阻不计。闭合开关S，求：

(1)单刀双掷开关接触点1，且电路稳定后，电容C所带的电荷量；

(2)再将单刀双掷开关从触点1改接触点2，且电路稳定后，这个过程中通过R1的电荷量。

18. 如图1所示，电路中R1为定值电阻，R2为滑动变阻器，M为玩具电动机， 电动机线圈电阻 r1=0.5Ω，A、V1、V2均理想电表．闭合开关 S1、断开开关 S2，在将滑动 变阻器的滑动触头 P 从最右端滑到最左端的过程中，两个电压表的示数随电流表示数变化的完整图线如图2所示．

(1)求电源的电动势E和内阻r；

(2)求滑动变阻器R2的最大功率 Pm；

(3)若滑动变阻器的滑动触头P滑到最左端后，再闭合开关S2，此时电流表的示数 I=1.0A，求此状态下电动机的输出功率P

邹城市第一中学2021-2022学年高二上学期10月月考

物理试题 答案

一、单项选择题：本题共8小题，每小题3分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 电源是将其它形式的能转化成电能的装置，设电源的电动势为E、路端电压为U，I为电源的输出电流，对电源和电路的理解正确的是（　　）

A. 一定是外电路的总电阻

B. 电动势的大小等于在电源内部电场力把正电荷从负极送到正极所做的功

C. 由电源的输出功率P出=EI-I2r可知，P出随I的增大而减小

D. 若外电路为纯电阻电路，且外电阻为R时，有，因此闭合电路欧姆定律实质上是能量守恒定律在闭合电路中具体体现

答案：D

2. 导体A、B、C的伏安特性曲线分别是图线1、2、3，其中导体C为一非线性电阻，当它们串联后接在电压恒为6 V的直流电源两端时，它们的电阻分别为R1、R2、R3.则下列说法中正确的是（　　）

A. 此时流过三导体的电流均为1 A

B R1∶R2∶R3=1∶2∶3

C. 若将三导体串联后接在3 V的直流电源上，则三导体的阻值之比不变

D. 若将三导体并联后接在3 V的直流电源上，则通过它们的电流之比I1∶I2∶I3=2∶3∶1

答案：A

3. 两个小灯泡的标识分别是、，把它们分别接在同一直流电源上（电源内阻不可忽略），消耗的功率恰好为，则消耗的功率为：（  ）

A. 一定小于 B. 一定等于

C. 一定大于 D. 条件不足，不能确定

答案：A

4. 某些肿瘤可以用“质子疗法”进行治疗。在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。如图所示，来自质子源的质子（初速度为零），经加速电压为U的加速器加速后，形成细柱形的质子流。已知细柱形的质子流横截面积为S，其等效电流为I；质子的质量为m，其电量为。那么这束质子流内单位体积的质子数n是（　　）

A.  B.

C.  D.

答案：D

5. 有一只电熨斗，内部电路如图甲所示，其中M为旋钮的内部接线端子，旋钮有“高”．“中”．“低”．“关”四个挡，每个挡内部接线有如图乙中所示的四种方式，下列判断中正确的是 (　 　)

A. a方式为“高”挡 B. b方式为“低”挡

C. c方式为“关”挡 D. d方式为“中”挡

答案：B

6. 如图甲所示，用充电宝为一手机电池充电，其等效电路如图乙所示。在充电开始后的一段时间t内，充电宝的输出电压U、输出电流I可认为是恒定不变的，设手机电池的内阻为R，则时间t内（　　）

A. 充电宝输出的电功率为UI＋I2R

B. 充电宝产生的热功率为I2R

C. 手机电池产生的焦耳热为t

D. 手机电池储存的化学能为UIt-I2Rt

答案：D

7. 如图所示为示波器衰减电路的示意图，ab之间为信号电压的输入端，cd为衰减电路的输出端，P是和衰减旋钮固连在一起的开关，、、、为四个定值电阻，当p接通1时电压没有被衰减，当P接通2、3、4时电压被衰减10倍、100倍或1000倍（即输出电压变为输入电压的0.1倍、0.01倍或0.001倍），若某个示波器的衰减电路里，，不计导线电阻，则其他电阻的阻值分别为（　　）

A. ，， B. ，，

C. ，， D. ，，

答案：A

8. 图甲为某电源的图线，图乙为某小灯泡的图线，则下列说法中正确的是（　　）

A. 电源的内阻为

B. 小灯泡的电阻随着功率的增大而减小

C. 把电源和小灯泡组成闭合回路，小灯泡的功率约为

D. 把电源和小灯泡组成闭合回路，电路的总功率约为

答案：C

二、多项选择题：本题共4小题，每小题4分，共16分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。

9. 如图所示，“6V 3W”的小灯泡L与最大阻值为100的滑动变阻器R连接在总电压恒为18V的电路中，设灯丝电阻不随温度变化。电流表和电压表选择的量程分别为“0~0.6A”和“0~15V”。在保证电路安全的情况下，下列说法中错误的是（　　）

A. 小灯泡L正常发光时的电流0.2A

B. 当电流表的示数为0.4A时，电压表的示数为4.8V

C. 滑动变阻器允许接入的最大阻值为36Ω

D. 滑动变阻器允许接入的最小阻值是24Ω

答案：ABC

10. 如图所示，电源电动势为E，内阻为r，电路中的、分别为总阻值一定的滑动变阻器，为定值电阻，为光敏电阻（其电阻随光照强度增大而减小），当开关S闭合，电容器中一带电微粒恰好处于静止状态，下列说法中正确的是（　　）

A. 只断开开关S，电容器所带电荷量变大，带电微粒向上运动

B. 只调节电阻的滑动端向上移动时，电压表示数变大，带电微粒向下运动

C. 只调节电阻的滑动端向下移动时，电压表示数变大，带电微粒向上运动

D. 只增大的光照强度，电阻消耗的功率变大，带电微粒向上运动

答案：D

11. 如图所示电路中，闭合开关，发现灯泡发光，每个电表都有一定示数，现向上移动滑动变阻器的滑片，则（　　）

A. 灯泡变亮，电流表A示数变大，电压表和示数均变小

B. 灯泡变暗，电流表A示数变小，电压表和示数均变大

C. 电源的输出功率变大

D. 电源的效率变大

答案：BD

12. 在如图甲所示的电路中，闭合开关S，在滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化，图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况，以下说法正确的是（　）

A. 图线a表示的是电压表的示数随电流表示数变化的情况

B. 图线c表示电压表的示数随电流表示数变化的情况

C. 此过程中电压表示数的变化量和电流表示数变化量的比值变大

D. 此过程中电压表示数的变化量和电流表示数变化量的比值不变

答案：BD

三、非选择题：本题共6小题，共60分。

13. （1）如图甲、乙所示的两把游标卡尺读数依次为________mm、________mm。

（2）使用螺旋测微器测量金属丝的直径，示数如图所示，则金属丝的直径是________mm。

（3）在“练习使用多用电表”的实验中，请回答下列问题：

①甲同学先用多用电表的欧姆挡“×100”测量标有“220V  100W”的白炽灯的电阻时发现指针偏转角度过大，为了减小测量误差，下列选项中合理的操作顺序为________（填写选项前的字母）。

A．将选择开关旋转到“×1k”的位置    B.将选择开关旋转到“×10”的位置

C.用两表笔与白炽灯连接好并读数    D.将两表笔短接，进行欧姆调零

②甲同学按正确实验操作，指针停在如图甲所示的位置，则此白炽灯电阻的测量值为________Ω。

③乙同学发现该多用电表“直流50V”挡损坏了，但“直流10V”挡能正常使用。打开电表外壳发现电路板上的电阻R2被烧坏了，如图乙所示。若表头A的满偏电流为1mA，则应用________kΩ的电阻替换R2就可以修好“直流50V”挡。

答案：    ①. 17.5    ②. 23.35    ③. 2.140    ④. BDC    ⑤. 120    ⑥. 40

14. 某同学要测定某一蓄电池的电动势和内阻，实验室备有下列器材：

A.蓄电池（电动势约为、内阻约为几欧）

B.电压表（满偏电压为、内阻）

C.电流表（量程为、内阻约为几欧）

D.滑动变阻器（最大阻值为、允许通过的最大电流为）

E.滑动变阻器（最大阻值为、允许通过的最大电流为）

F.定值电阻

G定值电阻

H.电阻箱（）

I.电阻箱（）

J.开关、导线若干

（1）为了调节方便且能较精确地进行测量，其中应选用的滑动变阻器是______（填“”或“”），由于蓄电池内阻阻值较小，应把蓄电池和______（填“”或“”）串联接入电路中。

（2）实验室电压表量程不够，要把电压表改装成大量程电压表，应把电压表与电阻箱______（填“”或“”）串联，并将电阻箱的阻值调到______。

（3）在图示方框内画出实验电路图______。

（4）根据电压表和电流表的读数画出图象如图所示，可知待测蓄电池的电动势______，内阻______。（保留两位有效数字）

答案：    ①.     ②.     ③.     ④. 2000    ⑤.     ⑥. 5.7    ⑦. 4.0

15. 已知，，，求：

（1）A、B间的总电阻；

（2）电流表和电压表的示数。

答案：（1）；（2）电流表示数为，电压表示数为

16. 如图所示电路中，R1=9Ω，R2=30Ω，S闭合时，理想电压表V的示数为11.4V，理想电流表A的示数为0.2A，S断开时，理想电流表A的示数为0.3A，求：

(1)电阻R3的值；

(2)电源电动势E和内阻r的值。

答案：(1)15Ω；(2)12V；1Ω

17. 如图示的电路中，各元件值为，，，，电源电动势，内阻不计。闭合开关S，求：

(1)单刀双掷开关接触点1，且电路稳定后，电容C所带的电荷量；

(2)再将单刀双掷开关从触点1改接触点2，且电路稳定后，这个过程中通过R1的电荷量。

答案：(1)；(2)

18. 如图1所示，电路中R1为定值电阻，R2为滑动变阻器，M为玩具电动机， 电动机线圈电阻 r1=0.5Ω，A、V1、V2均理想电表．闭合开关 S1、断开开关 S2，在将滑动 变阻器的滑动触头 P 从最右端滑到最左端的过程中，两个电压表的示数随电流表示数变化的完整图线如图2所示．

(1)求电源的电动势E和内阻r；

(2)求滑动变阻器R2的最大功率 Pm；

(3)若滑动变阻器的滑动触头P滑到最左端后，再闭合开关S2，此时电流表的示数 I=1.0A，求此状态下电动机的输出功率P

答案：（1）E=6V，r=2Ω（2）0.9W（3）1.875W
