初中物理人教版九年级全册第1节 电压学案

这是一份初中物理人教版九年级全册第1节 电压学案，共6页。学案主要包含了电压表等内容，欢迎下载使用。

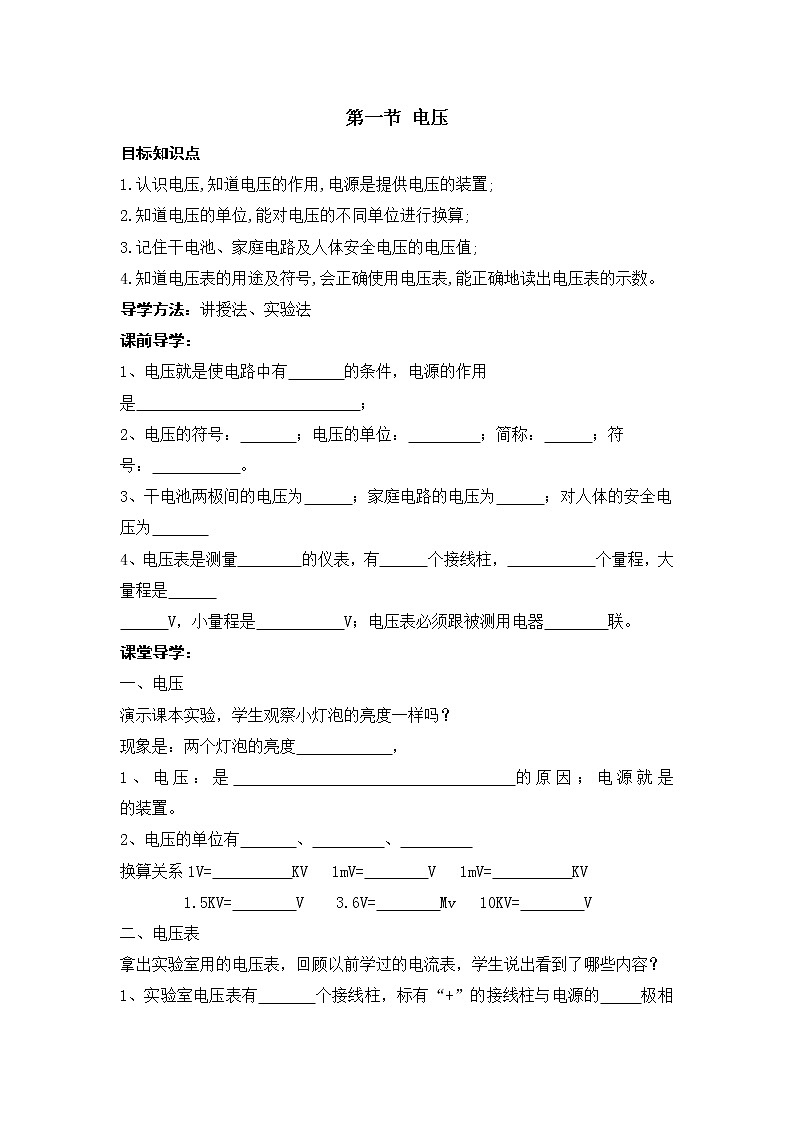

第一节 电压目标知识点1.认识电压,知道电压的作用,电源是提供电压的装置;2.知道电压的单位,能对电压的不同单位进行换算;3.记住干电池、家庭电路及人体安全电压的电压值;4.知道电压表的用途及符号,会正确使用电压表,能正确地读出电压表的示数。导学方法：讲授法、实验法课前导学：1、电压就是使电路中有       的条件，电源的作用是                            ；2、电压的符号：       ；电压的单位：         ；简称：      ；符号：           。3、干电池两极间的电压为      ；家庭电路的电压为      ；对人体的安全电压为             4、电压表是测量        的仪表，有      个接线柱，           个量程，大量程是            V，小量程是           V；电压表必须跟被测用电器        联。课堂导学：一、电压演示课本实验，学生观察小灯泡的亮度一样吗？现象是：两个灯泡的亮度            ，1、电压：是                       的原因；电源就是                   的装置。2、电压的单位有       、         、         换算关系1V=          KV   1mV=        V   1mV=          KV1.5KV=        V    3.6V=        Mv   10KV=        V二、电压表拿出实验室用的电压表，回顾以前学过的电流表，学生说出看到了哪些内容？1、实验室电压表有       个接线柱，标有“+”的接线柱与电源的     极相连；标有“—”的接线柱与电源的        相连。2、电压表有      个量程，大量程为       V,分度值是       V；小量程为          V,分度值是       。3、电压表必须跟被测用电器     联；如右图所示。4、在不知道被测电压的情况下，先用         量程试触，若示数               ，则改用       量程，若电压         ，则用            。5、回顾电流表的知识，归纳在电压表上的读数步骤：

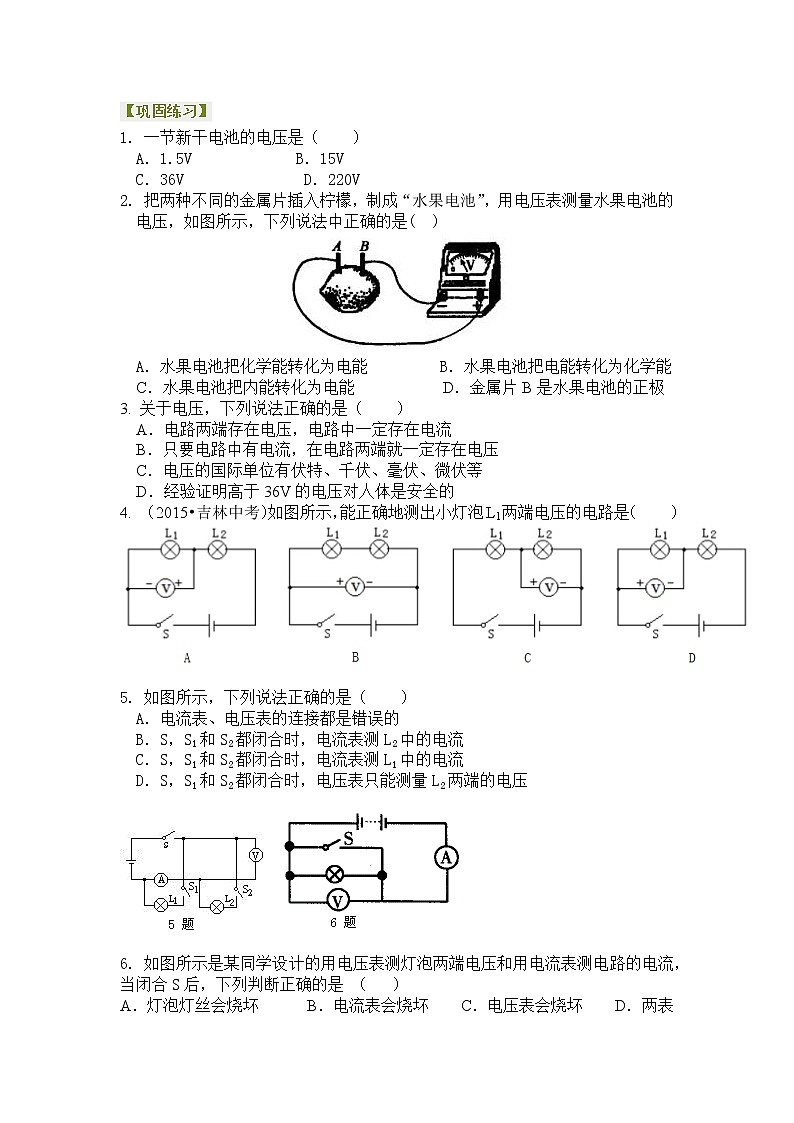

【巩固练习】1. 一节新干电池的电压是（　　）A．1.5V             B．15V              C．36V               D．220V2. 把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是(  )A．水果电池把化学能转化为电能         B．水果电池把电能转化为化学能C．水果电池把内能转化为电能           D．金属片B是水果电池的正极3. 关于电压，下列说法正确的是（　　）A．电路两端存在电压，电路中一定存在电流B．只要电路中有电流，在电路两端就一定存在电压C．电压的国际单位有伏特、千伏、毫伏、微伏等D．经验证明高于36V的电压对人体是安全的4. （2015•吉林中考）如图所示，能正确地测出小灯泡L1两端电压的电路是（　　）5. 如图所示，下列说法正确的是（    ）
A．电流表、电压表的连接都是错误的
B．S，S1和S2都闭合时，电流表测L2中的电流
C．S，S1和S2都闭合时，电流表测L1中的电流
D．S，S1和S2都闭合时，电压表只能测量L2两端的电压  6. 如图所示是某同学设计的用电压表测灯泡两端电压和用电流表测电路的电流，当闭合S后，下列判断正确的是 （   ）A．灯泡灯丝会烧坏      B．电流表会烧坏    C．电压表会烧坏    D．两表都会烧坏  家用照明电路电压为           V，工厂用的动力电压是            V。8. 单位换算：(1)56kV＝________V      (2)700V＝________mV      (3)2mV＝________V   (4)90mV＝________kV     (5)1.5mV＝________V＝________kV     (6)2.5×104V＝________kV9.一只双量程电压表，使用“－、3”两个接线柱时，电压表的量程是________V。分度值是________V；使用“－、15”两个接线柱时，电压表的量程是________V，分度值是________V。10. 小灯泡两端的电压大小可以用     测量，使用时，必须将其      在待测电路两端，并使电流从   流入电压表，从      流出电压表，使用电压表时要注意选择合适的        。由三节干电池串联起来作电源，则应选用      （选填“0～3V”或“0～15V”）的量程来测电池组的电压。11. 在图的电路中，开关S1和开关S2原来是断开的，如果只闭合开关S1，则电压表测量的是        两端的电压，如果只闭合开关S2，则电压表测量的是         两端的电压。12.（2015•高港区一模）如图所示电路中，电压表测量的是      两端的电压。若要使电压表测量电灯L1两端的电压，只需要将导线      （选填1、2、3、4等数字）的右端改接到     （选填a、b、c、d等字母）接线柱上即可。13. 如图所示是某同学测小灯泡L1，L2两端电压的电路图，请指出图中的两处错误：（1）                         ；（2）                。14.按要求画出电路图，并连接实数图。要求：电灯L1、L2串联，电压表V1测量灯L1两端的电压，电压表V2测量电源两端的电压。15. 如图所示．用电压表测小灯泡两端的电压，用电流表测通过小灯泡的电流的实物连接
（1）由实物图的连接可知，甲电表为     ；乙电表为       ；
（2）电流表右端为   接线柱，量程为       ；电压表右端为     接线柱，量程  为       ；（3）根据实物连接图，画出电路图。
（4）根据甲、乙两表的刻度盘指针的位置可知，灯泡两端的电压为        V，通过灯泡的电流为     。     16. 电学课中，老师曾讲过“水果电池”，激发了某同学对苹果导电性能的探究：
　（1）你认为苹果的导电性能可能与苹果的哪些因素有关？你的猜想是：________________________。
　（2）下表是该同学用伏安法，在一定电压下研究苹果的形状、甜度和通过的电流的实验数据： 　苹果1
一般甜苹果2
较甜苹果3
很甜完整100（μA）200（μA）300（μA）削了皮100（μA）200（μA）300（μA）切掉一部分100（μA）200（μA）300（μA）　根据上述表格信息，把能得出的探究结论写出两条填在横线上。
　　结论一：________________________________；
　　结论二：________________________________。
