物理人教版第2节 电流和电路学案

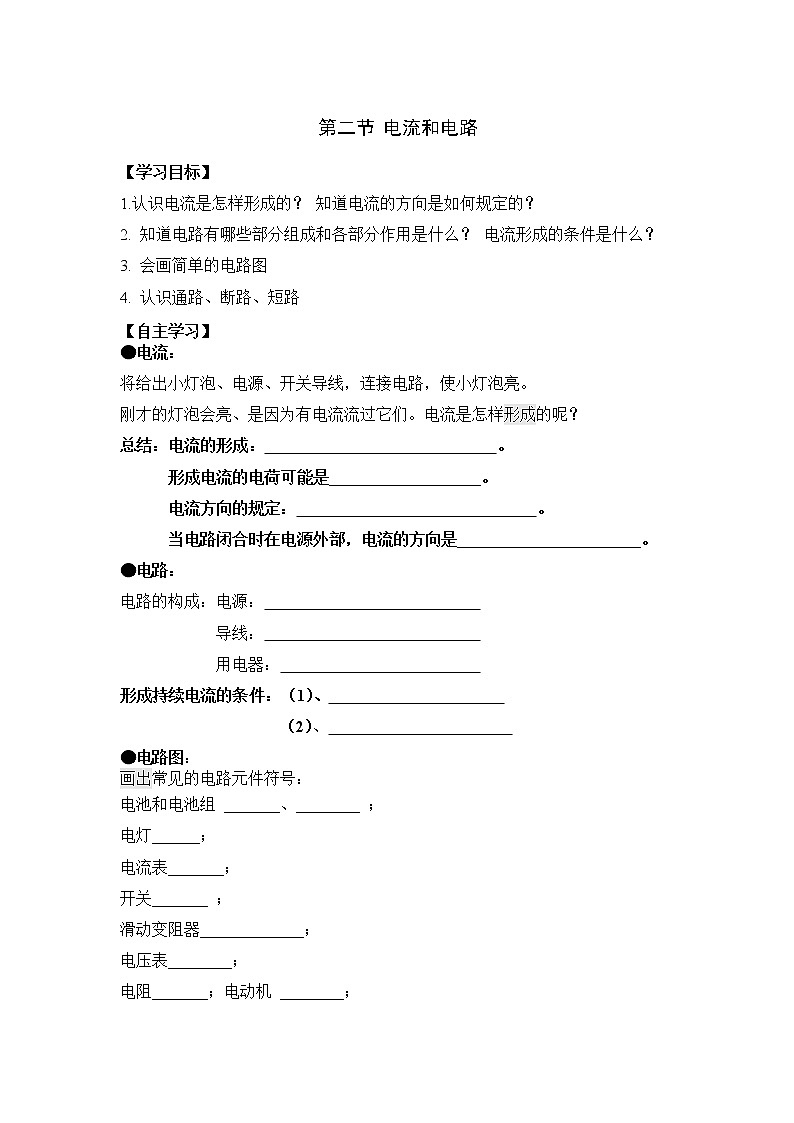

第二节 电流和电路

【学习目标】

1.认识电流是怎样形成的？ 知道电流的方向是如何规定的？

2. 知道电路有哪些部分组成和各部分作用是什么？ 电流形成的条件是什么？

3. 会画简单的电路图

4. 认识通路、断路、短路

【自主学习】

●电流：

将给出小灯泡、电源、开关导线，连接电路，使小灯泡亮。

刚才的灯泡会亮、是因为有电流流过它们。电流是怎样形成的呢？

总结：电流的形成：                             。

形成电流的电荷可能是___________________。

电流方向的规定：                              。

当电路闭合时在电源外部，电流的方向是_______________________。

●电路：

电路的构成：电源：

            导线：

            用电器：

形成持续电流的条件：（1）、

（2）、

●电路图：

画出常见的电路元件符号：

电池和电池组 _______、________ ；

电灯______；

电流表_______；

开关_______ ；

滑动变阻器_____________；

电压表________；

电阻_______；电动机 ________；

相连的导线_______________；

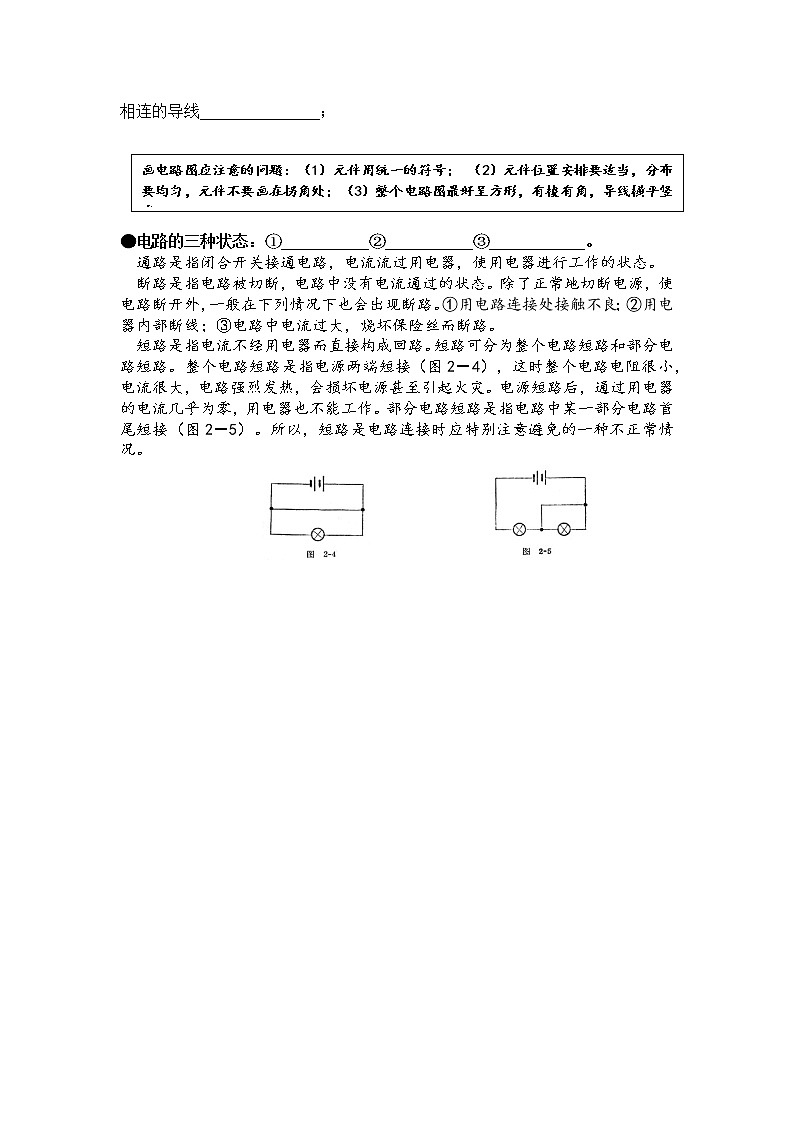

●电路的三种状态：①___________②___________③____________。

　通路是指闭合开关接通电路，电流流过用电器，使用电器进行工作的状态。

　断路是指电路被切断，电路中没有电流通过的状态。除了正常地切断电源，使电路断开外，一般在下列情况下也会出现断路。①用电路连接处接触不良；②用电器内部断线；③电路中电流过大，烧坏保险丝而断路。

　短路是指电流不经用电器而直接构成回路。短路可分为整个电路短路和部分电路短路。整个电路短路是指电源两端短接（图2－4），这时整个电路电阻很小，电流很大，电路强烈发热，会损坏电源甚至引起火灾。电源短路后，通过用电器的电流几乎为零，用电器也不能工作。部分电路短路是指电路中某一部分电路首尾短接（图2－5）。所以，短路是电路连接时应特别注意避免的一种不正常情况。

【巩固练习】

一、选择题

1.两个相同的验电器A和B，A带正电，B不带电，同一根带绝缘柄的铜棒把两个验电器的金属连接起来的瞬间（　　）

A．有质子从B向移动A

B．有电子从A向B移动

C．电流方向从B向A

D．电流方向从A到B

2.关于电流和电源，下列说法正确的是（  ）

A、只要电路中有电源，就一定产生电流

B、电流是由电荷的无规则运动形成的

C、电流的方向总是从电源的正极流向负极

D、电源外部，电流总是从电源的正极流向负极

3.如图所示是四位同学在学完电路连接相关知识后所画的电路图。你应该能判断出：在开关S闭合时，两只小灯泡能同时发光的正确电路是（　　）

4. 如图，电路接法正确的是（　　）

5. 下列各电路图，与实物图一致的电路图是（　　）

6. 下列关于电流和电路的说法正确的是（   ）

A．只有正电荷的定向移动才能形成电流

B．绝缘体之所以不容易导电是因为其内部几乎没有电荷

C．只要电路中有电源，就一定有持续电流

D．在通路中，导线的自由电子定向移动方向是从电源负极到电源正极

7.一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了（   ）

A、短路       B、通路          C、断路        D、支路

二、填空题

8.验电器是用来检验物体            的仪器，它是利用                   的原理制成的。

9、二极管具有       导电性（发光二极管还可发光）。

10. 插头出现如图所示的甲、乙两种情况时，一旦把它们插入插座内，则     会造成电路短路；      会造成电路断路（选填“甲”或“乙”）。

11.处处连通的电路叫      ，断开的电路叫       ，电流从电源的正极出来，不经过用电器，直接回到电源的负极的电路叫      。

12. 如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点，两灯仍都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．则该电路的故障是                              。

13.如图是一种声光报警器的电路图，当开关　     时，灯亮、铃不响；当开关　      　时，灯亮同时铃响。

14.电荷的      移动形成电流。规定     定向移动方向为电流的方向。在金属导体中，形成电流的     定向移动的方向跟电流方向       。

三、综合应用题

15. （2015•岳池县二模）请按照图实物图在边框中画出对应的电路图。

16.野营时，小红携带的手电筒不发光了，请你帮助找出原因。

（1）请根据图中手电筒的结构示意图，将电路图补画完整．

（2）写出手电筒不发光的三种可能原因。

①

②

③
