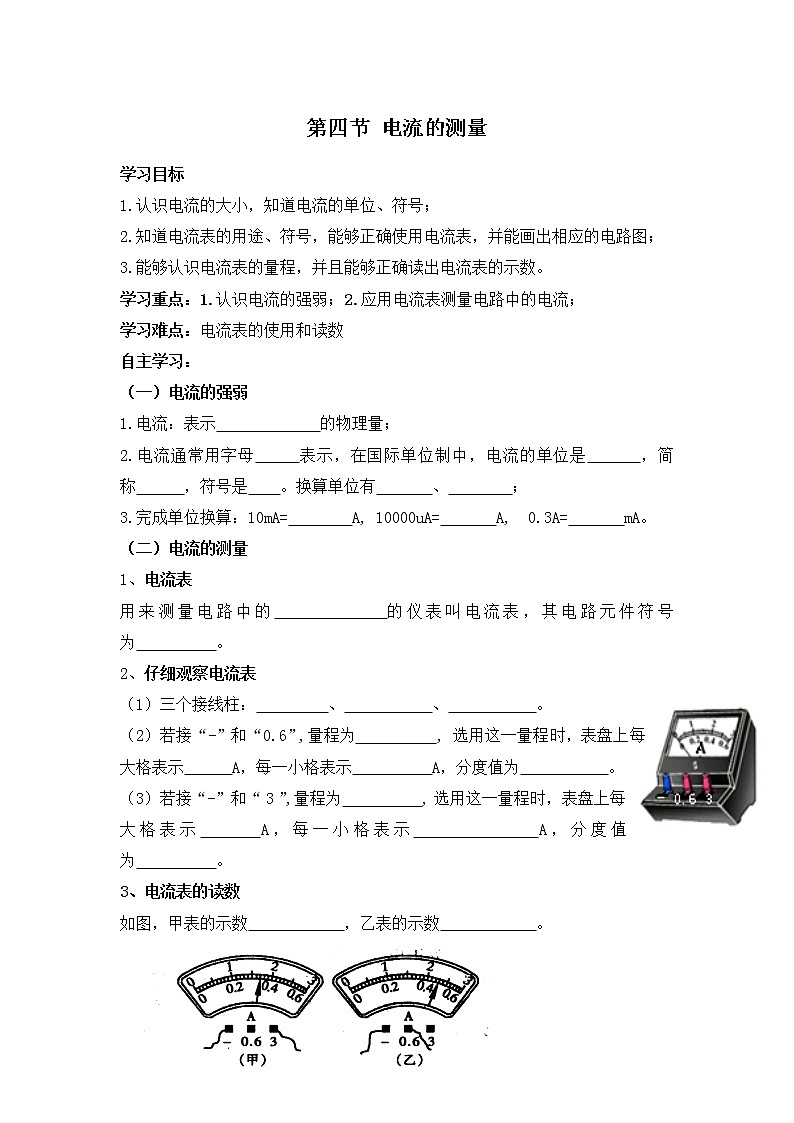

第四节 电流的测量

学习目标

1.认识电流的大小，知道电流的单位、符号；

2.知道电流表的用途、符号，能够正确使用电流表，并能画出相应的电路图；

3.能够认识电流表的量程，并且能够正确读出电流表的示数。

学习重点：1.认识电流的强弱；2.应用电流表测量电路中的电流；

学习难点：电流表的使用和读数

自主学习：

（一）电流的强弱

1.电流：表示             的物理量；

2.电流通常用字母     表示，在国际单位制中，电流的单位是      ，简称      ，符号是    。换算单位有       、        ；

3.完成单位换算：10mA=        A, 10000uA=       A,  0.3A=       mA。

（二）电流的测量

1、电流表

用来测量电路中的          的仪表叫电流表，其电路元件符号为          。

2、仔细观察电流表

（1）三个接线柱：         、           、           。

（2）若接“-”和“0.6”,量程为          , 选用这一量程时，表盘上每大格表示　　　A，每一小格表示　　　　　A，分度值为           。

（3）若接“-”和“ 3 ”,量程为          , 选用这一量程时，表盘上每大格表示　　　A，每一小格表示  　　　　　A，分度值为          。

3、电流表的读数

如图，甲表的示数            ，乙表的示数            。

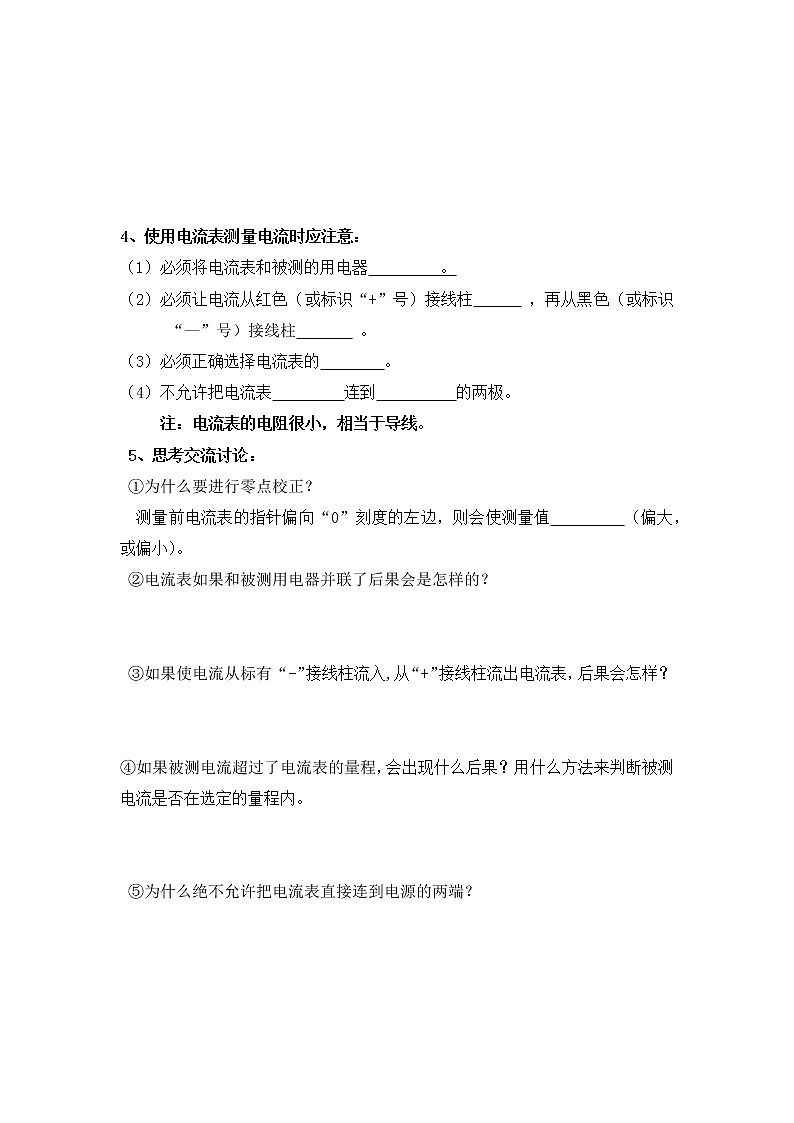

4、使用电流表测量电流时应注意：

（1）必须将电流表和被测的用电器         。

（2）必须让电流从红色（或标识“+”号）接线柱       ，再从黑色（或标识“—”号）接线柱        。

（3）必须正确选择电流表的        。

（4）不允许把电流表         连到          的两极。

     注：电流表的电阻很小，相当于导线。

5、思考交流讨论：

①为什么要进行零点校正？

测量前电流表的指针偏向“0”刻度的左边，则会使测量值         （偏大，或偏小）。

②电流表如果和被测用电器并联了后果会是怎样的？

③如果使电流从标有“-”接线柱流入,从“+”接线柱流出电流表，后果会怎样？

④如果被测电流超过了电流表的量程，会出现什么后果？用什么方法来判断被测电流是否在选定的量程内。

⑤为什么绝不允许把电流表直接连到电源的两端？

【巩固练习】

一：选择题

1.从显像管尾部的热灯丝发射出来的电子，高速撞击到电视机荧光屏上，使荧光屏发光，则在显像管内（　　）

A．电流方向从灯丝到荧屏

B．显像管内是真空，无法通过电流

C．电流方向从荧屏到灯丝

D．电视机使用的是交流电，显像管中的电流方向不断改变

2.在电学实验操作中错误的是（   ）

A.避免直接用导线将电源的正、负极连接起来

B.测量电流大小时，电流表应当串联在被测电路中

C.测量电流大小时，电流表可以与被测电灯并联

D.在连接电路过程中，开关可以是闭合的

3.小红在使用电流表时，她使用的是“-”和“0.6”两个接线柱，指针偏转在离零刻度线17个小格的位置上，则电流表的示数是（  ）

A.1.7A    B.1.14A     C.0.32A     D.0.34A

4.使用电流表时发现指针向左边偏转其原因是（   ）

A.电流过小                         B.电流过大，超过电流表的最大量程

C.电流表的正、负接线柱接反了       D.电流表并联在电路中了

5. 下列四个电路中，电流表能测量通过灯L1电流的是（　　）

6.（2014•中山一模）用电流表测小灯泡L2的电流时，电流表连接正确的是（　　）

二：填空题

7. 电流的强弱用_________表示，通常用字母_______代表，它的单位是_____，简称为______，用符号________表示。

8. 通过一个灯泡的电流为0.2A，等于_______mA；某半导体收音机的电流为50mA，等于_______A；常用电冰箱的电流为1.2A，等于__________μA。小明的计算器工作时的电流为80μA，等于________A。

9. 如果在实验中，电流表接入了0～3Ａ量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_________A。

10.（2015•青浦区一模）在电学实验中，连接电路时电键应处于      状态，电流表应       （选填“串联”或“并联”）在被测电路，电流应从电流表的      接线柱流入。

11.小红想测量手电筒灯泡中的电流，她准备使用0-0.6A和0-3A两个量程的电流表，为了安全，她应先选用        量程进行试触，发现电流表的指针偏转得很小，为了精确，她应该改用       量程。

12. 如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转。某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大）___________。

13.（2016•朝阳区二模）如图所示，电流表读数是 ________A。

14.（2015•永州中考）请根据图中所示的实物图，画出对应的电路图。

15. 在甲图中去掉一条导线（打“×”）线使三灯串联；在乙图中添加一条导线使三灯并联。

16. 在“用电流表测电流”的实验中，某同学连接的电路如图所示．

（1）闭合开关，观察到灯泡L1和L2的发光情况是                              。

（2）针对上述的现象，该电路存在的问题是                                   。
