人教版九年级全册第十五章 电流和电路综合与测试单元测试练习

这是一份人教版九年级全册第十五章 电流和电路综合与测试单元测试练习，共7页。试卷主要包含了填空题，选择题，作图题，实验探究题，计算题等内容，欢迎下载使用。

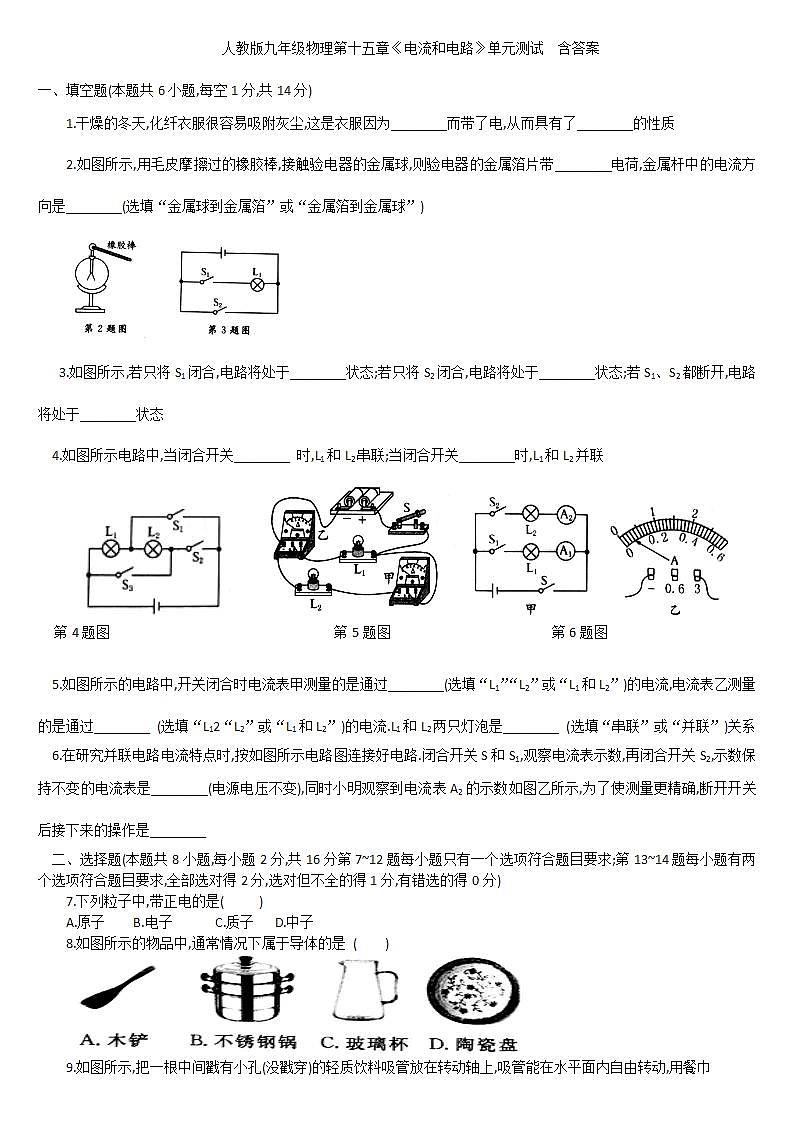

一、填空题(本题共6小题,每空1分,共14分)
1.干燥的冬天,化纤衣服很容易吸附灰尘,这是衣服因为＿＿＿而带了电,从而具有了＿＿＿的性质
2.如图所示,用毛皮摩擦过的橡胶棒,接触验电器的金属球,则验电器的金属箔片带＿＿＿电荷,金属杆中的电流方向是＿＿＿(选填“金属球到金属箔”或“金属箔到金属球”)

3.如图所示,若只将S1闭合,电路将处于＿＿＿状态;若只将S2闭合,电路将处于＿＿＿状态;若S1、S2都断开,电路将处于＿＿＿状态
4.如图所示电路中,当闭合开关＿＿＿ 时,L1和L2串联;当闭合开关＿＿＿时,L1和L2并联

5.如图所示的电路中,开关闭合时电流表甲测量的是通过＿＿＿(选填“L1”“L2”或“L1和L2”)的电流,电流表乙测量的是通过＿＿＿ (选填“L12“L2”或“L1和L2”)的电流.L1和L2两只灯泡是＿＿＿ (选填“串联”或“并联”)关系
6.在研究并联电路电流特点时,按如图所示电路图连接好电路.闭合开关S和S1,观察电流表示数,再闭合开关S2,示数保持不变的电流表是＿＿＿(电源电压不变),同时小明观察到电流表A2的示数如图乙所示,为了使测量更精确,断开开关后接下来的操作是＿＿＿
二、选择题(本题共8小题,每小题2分,共16分第7~12题每小题只有一个选项符合题目要求;第13~14题每小题有两个选项符合题目要求,全部选对得2分,选对但不全的得1分,有错选的得0分)
7.下列粒子中,带正电的是( )
A.原子 B.电子 C.质子 D.中子
8.如图所示的物品中,通常情况下属于导体的是 ( )

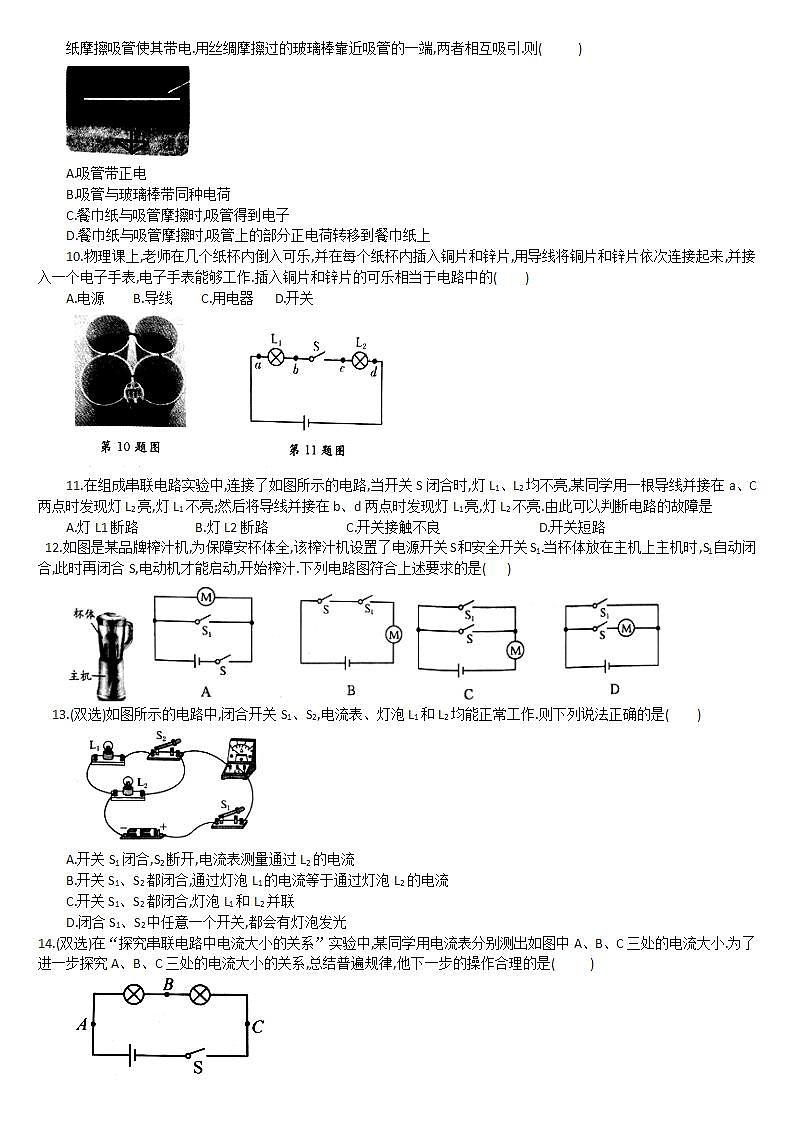

9.如图所示,把一根中间戳有小孔(没戳穿)的轻质饮料吸管放在转动轴上,吸管能在水平面内自由转动,用餐巾
纸摩擦吸管使其带电.用丝绸摩擦过的玻璃棒靠近吸管的一端,两者相互吸引.则( )

A.吸管带正电
B.吸管与玻璃棒带同种电荷
C.餐巾纸与吸管摩擦时,吸管得到电子
D.餐巾纸与吸管摩擦时,吸管上的部分正电荷转移到餐巾纸上
10.物理课上,老师在几个纸杯内倒入可乐,并在每个纸杯内插入铜片和锌片,用导线将铜片和锌片依次连接起来,并接入一个电子手表,电子手表能够工作.插入铜片和锌片的可乐相当于电路中的( )
A.电源 B.导线 C.用电器 D.开关

11.在组成串联电路实验中,连接了如图所示的电路,当开关S闭合时,灯L1、L2均不亮,某同学用一根导线并接在a、C两点时发现灯L2亮,灯L1不亮;然后将导线并接在b、d两点时发现灯L1亮,灯L2不亮.由此可以判断电路的故障是
A.灯L1断路 B.灯L2断路 C.开关接触不良 D.开关短路
12.如图是某品牌榨汁机,为保障安杯体全,该榨汁机设置了电源开关S和安全开关S1.当杯体放在主机上主机时,S1自动闭合,此时再闭合S,电动机才能启动,开始榨汁.下列电路图符合上述要求的是( )

13.(双选)如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作.则下列说法正确的是( )

A.开关S1闭合,S2断开,电流表测量通过L2的电流
B.开关S1、S2都闭合,通过灯泡L1的电流等于通过灯泡L2的电流
C.开关S1、S2都闭合,灯泡L1和L2并联
D.闭合S1、S2中任意一个开关,都会有灯泡发光
14.(双选)在“探究串联电路中电流大小的关系”实验中,某同学用电流表分别测出如图中A、B、C三处的电流大小.为了进一步探究A、B、C三处的电流大小的关系,总结普遍规律,他下一步的操作合理的是( )

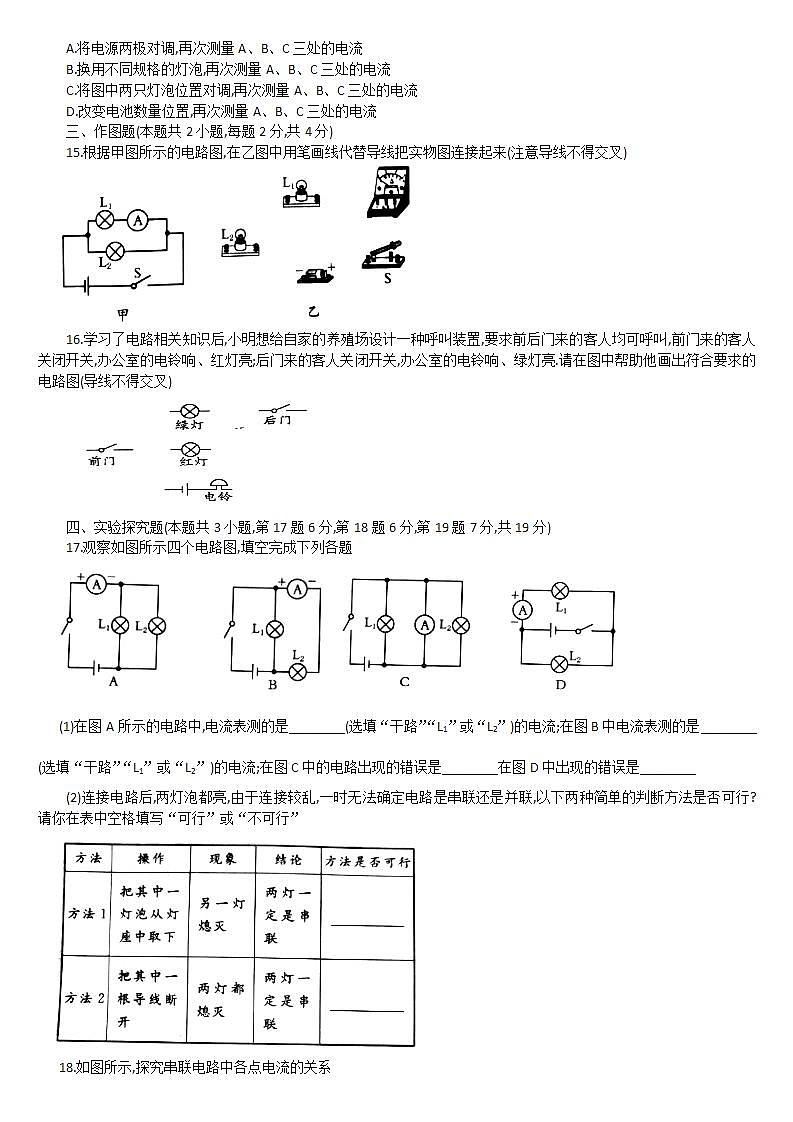

A.将电源两极对调,再次测量A、B、C三处的电流
B.换用不同规格的灯泡,再次测量A、B、C三处的电流
C.将图中两只灯泡位置对调,再次测量A、B、C三处的电流
D.改变电池数量位置,再次测量A、B、C三处的电流
三、作图题(本题共2小题,每题2分,共4分)
15.根据甲图所示的电路图,在乙图中用笔画线代替导线把实物图连接起来(注意导线不得交叉)
16.学习了电路相关知识后,小明想给自家的养殖场设计一种呼叫装置,要求前后门来的客人均可呼叫,前门来的客人关闭开关,办公室的电铃响、红灯亮;后门来的客人关闭开关,办公室的电铃响、绿灯亮.请在图中帮助他画出符合要求的电路图(导线不得交叉)

四、实验探究题(本题共3小题,第17题6分,第18题6分,第19题7分,共19分)
17.观察如图所示四个电路图,填空完成下列各题
(1)在图A所示的电路中,电流表测的是＿＿＿(选填“干路”“L1”或“L2”)的电流;在图B中电流表测的是＿＿＿(选填“干路”“L1”或“L2”)的电流;在图C中的电路出现的错误是＿＿＿在图D中出现的错误是＿＿＿
(2)连接电路后,两灯泡都亮,由于连接较乱,一时无法确定电路是串联还是并联,以下两种简单的判断方法是否可行?请你在表中空格填写“可行”或“不可行”
18.如图所示,探究串联电路中各点电流的关系

【提出问题】＿＿＿＿＿＿＿＿＿＿＿＿
【猜想与假设】＿＿＿＿＿＿＿＿＿＿＿＿
【设计实验】
(1)把电流表分别＿＿＿(选填“串联”或“并联”)接入a、b、c三点,测量流过的电流,看它们之间有什么关系
(2)再＿＿＿＿＿＿看是否还有同样的关系
【分析与论证】测量结果表明＿＿＿＿＿＿(填Ia、Ib、Ic之间的关系),得出结论:＿＿＿＿＿＿＿＿＿
19.小余和小乐探究并联电路中电流的关系,他们设计的电路如图甲所示
(1)为了使探究得出的结论具有普遍意义,L1 L2应该选择规格＿＿＿(选填“相同”或“不相同”)的小灯泡
(2)在连接电路的过程中,开关应该＿＿＿
(3)他们把电流表分别接入到图甲电路中的A、B、C处,测出的电流如下表:
通过分析,得出结论:＿＿＿＿＿＿＿＿＿＿＿＿在实验中,多次改变L1、L2的规格进行实验,多次测量的目的是＿＿＿
(4)在实验过程中,另一同学连接了如图乙所示的电路,闭合开关后,观察到灯泡L2＿＿＿(选填“发光”或“不发光”).通过分析电路连接的情况,发现该电路存在错误.请在图乙上只改动一根导线,使电路符合:灯泡L1、L2并联,电流表A1测干路电流,电流表A2测灯泡L2的电流,开关控制所有用电器.(要求:在需要改动的导线上画“×”,并用笔将改动后的导线画出,导线不许交叉)
五、计算题(本题共2小题,第20题7分,第21题10分,共17分)
20.如图甲所示电路中,闭合开关,电流表A1与A2指针指示的位置均如图乙所示.求:通过灯泡L1的电流为多少?

21.如图所示,已知电流表A的示数为1.5A,电流表A1的示数为0.8A,电流表A2的示数为1.2A,则通过L1、L2、L3的电流分别为多少?
答案
摩擦 吸引轻小物体
负 金属箔到金属球
3、通路 短路 断路
4、S2 S1、S3
5.L2 L1 并联
6.A1 将“3”处的导线改接到“0.6”处
7.C8.B
13.AC
14.BD
15如下图
16
17.(1)干路 L2 电流表造成短路 电流表的正、负接线柱接反了 (2)可行 不可行
18.【提出问题】串联电路中的电流有什么规律
【猜想与假设】串联电路中的电流处处相等
【设计实验】
(1)串联 (2)换上不同的灯泡多次实验
【分析与论证】Ia=Ib=Ic 串联电路中的电流处处相等
19.(1)不相同
(2)断开
(3)并联电路的总电流等于各支路电流之和使结论更具有普遍性
(4)不发光
0.5A 0.3A
