2020-2021学年第5节 电压的测量当堂检测题

这是一份2020-2021学年第5节 电压的测量当堂检测题，共8页。试卷主要包含了下列电路图正确的是等内容，欢迎下载使用。

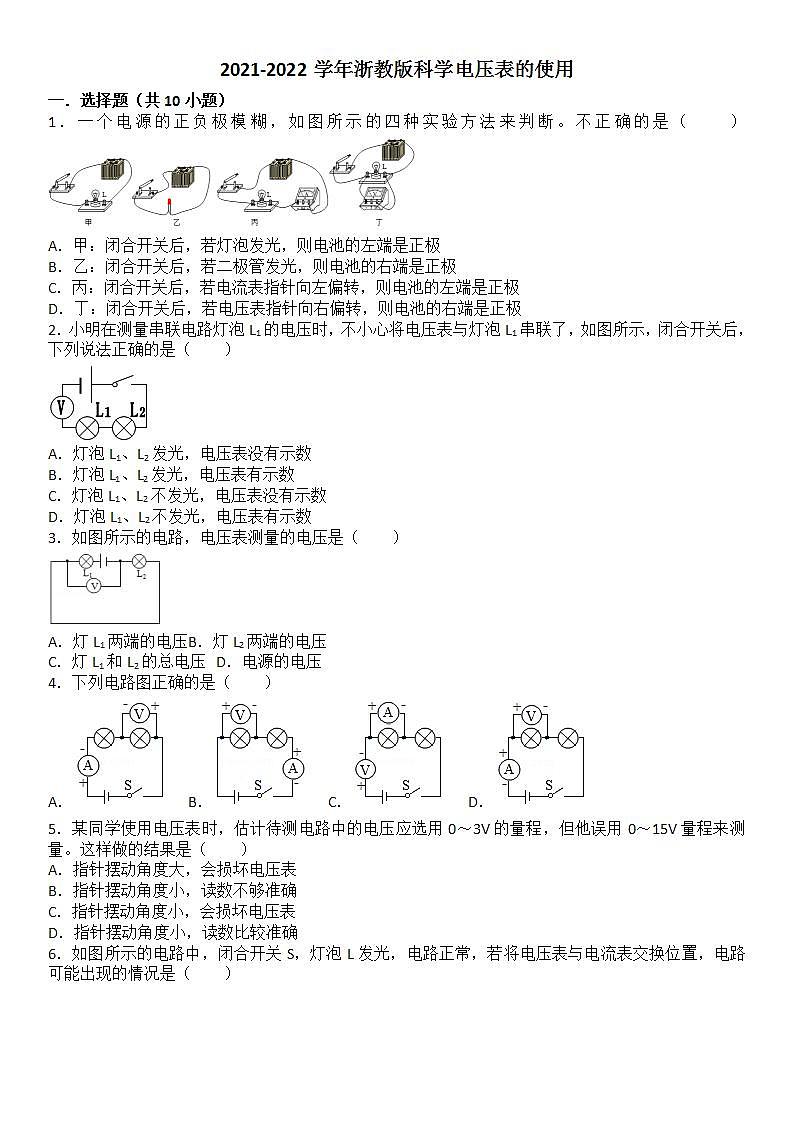

1．一个电源的正负极模糊，如图所示的四种实验方法来判断。不正确的是（ ）
A．甲：闭合开关后，若灯泡发光，则电池的左端是正极
B．乙：闭合开关后，若二极管发光，则电池的右端是正极
C．丙：闭合开关后，若电流表指针向左偏转，则电池的左端是正极
D．丁：闭合开关后，若电压表指针向右偏转，则电池的右端是正极
2．小明在测量串联电路灯泡L1的电压时，不小心将电压表与灯泡L1串联了，如图所示，闭合开关后，下列说法正确的是（ ）
A．灯泡L1、L2发光，电压表没有示数
B．灯泡L1、L2发光，电压表有示数
C．灯泡L1、L2不发光，电压表没有示数
D．灯泡L1、L2不发光，电压表有示数
3．如图所示的电路，电压表测量的电压是（ ）
A．灯L1两端的电压B．灯L2两端的电压
C．灯L1和L2的总电压D．电源的电压
4．下列电路图正确的是（ ）
A．B．C．D．
5．某同学使用电压表时，估计待测电路中的电压应选用0～3V的量程，但他误用0～15V量程来测量。这样做的结果是（ ）
A．指针摆动角度大，会损坏电压表
B．指针摆动角度小，读数不够准确
C．指针摆动角度小，会损坏电压表
D．指针摆动角度小，读数比较准确

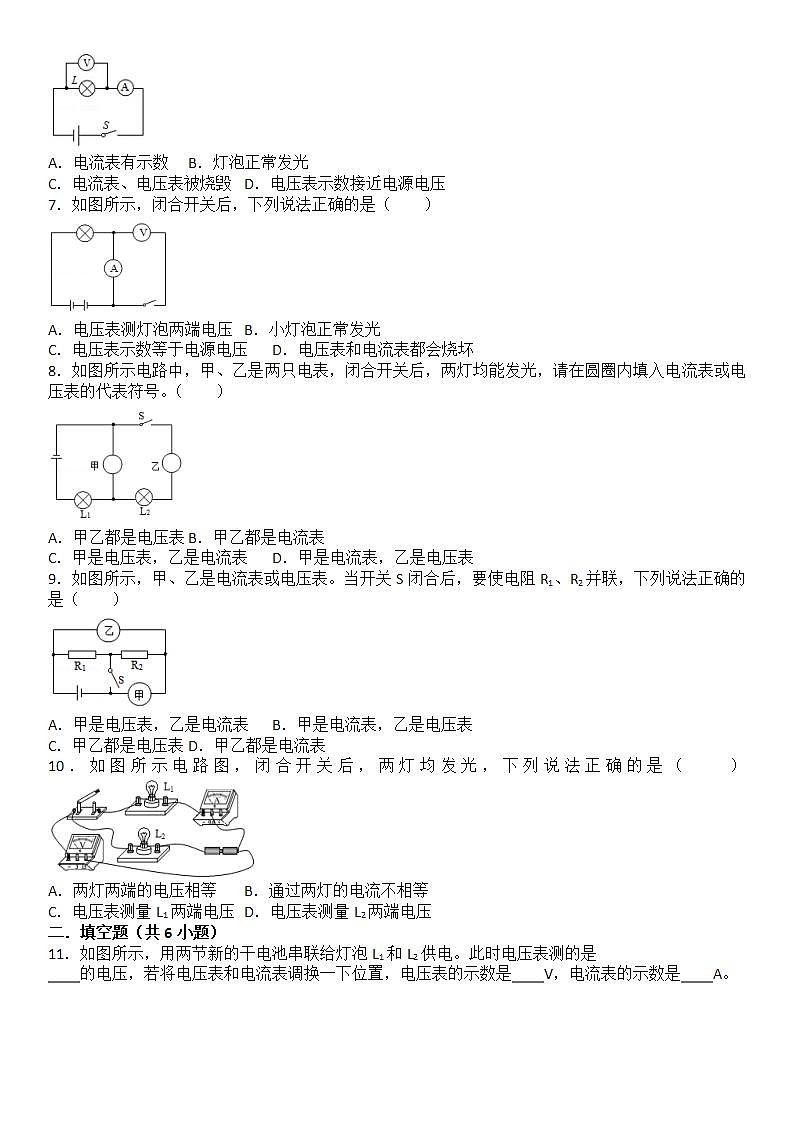

6．如图所示的电路中，闭合开关S，灯泡L发光，电路正常，若将电压表与电流表交换位置，电路可能出现的情况是（ ）
A．电流表有示数B．灯泡正常发光
C．电流表、电压表被烧毁D．电压表示数接近电源电压
7．如图所示，闭合开关后，下列说法正确的是（ ）
A．电压表测灯泡两端电压B．小灯泡正常发光
C．电压表示数等于电源电压D．电压表和电流表都会烧坏
8．如图所示电路中，甲、乙是两只电表，闭合开关后，两灯均能发光，请在圆圈内填入电流表或电压表的代表符号。（ ）
A．甲乙都是电压表B．甲乙都是电流表
C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表
9．如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，下列说法正确的是（ ）
A．甲是电压表，乙是电流表B．甲是电流表，乙是电压表
C．甲乙都是电压表D．甲乙都是电流表
10．如图所示电路图，闭合开关后，两灯均发光，下列说法正确的是（ ）
A．两灯两端的电压相等B．通过两灯的电流不相等
C．电压表测量L1两端电压D．电压表测量L2两端电压
二．填空题（共6小题）
11．如图所示，用两节新的干电池串联给灯泡L1和L2供电。此时电压表测的是
的电压，若将电压表和电流表调换一下位置，电压表的示数是 V，电流表的示数是 A。

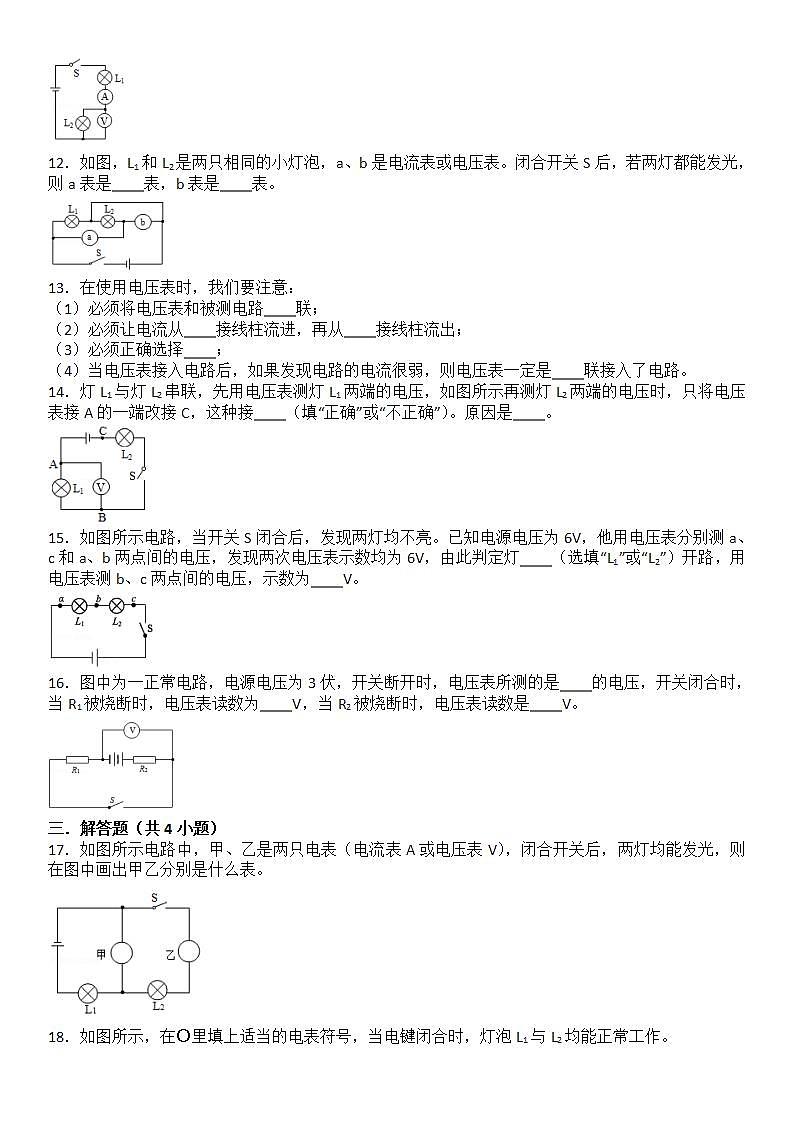

12．如图，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则a表是 表，b表是 表。
13．在使用电压表时，我们要注意：
（1）必须将电压表和被测电路 联；
（2）必须让电流从 接线柱流进，再从 接线柱流出；
（3）必须正确选择 ；
（4）当电压表接入电路后，如果发现电路的电流很弱，则电压表一定是 联接入了电路。
14．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接 （填“正确”或“不正确”）。原因是 。
15．如图所示电路，当开关S闭合后，发现两灯均不亮。已知电源电压为6V，他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯 （选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为 V。
16．图中为一正常电路，电源电压为3伏，开关断开时，电压表所测的是 的电压，开关闭合时，当R1被烧断时，电压表读数为 V，当R2被烧断时，电压表读数是 V。
三．解答题（共4小题）
17．如图所示电路中，甲、乙是两只电表（电流表A或电压表V），闭合开关后，两灯均能发光，则在图中画出甲乙分别是什么表。
18．如图所示，在○里填上适当的电表符号，当电键闭合时，灯泡L1与L2均能正常工作。
19．如图所示电路，电压表测量的是 两端的电压。（填“L1”、“L2”或“电源”）
20．电压表的使用规则是：
（1）电压表应当与被测电路 ；
（2）电压表接入电路时，电流从 接线柱流入电压表；
（3）被测电压不能超过电压表的 ；
（4）量程范围内，电压表可直接接到 上；
（5）在不能预先估计被测电压的情况下，可以用 法来判断被测电压是否超过量程。

2021-2022学年浙教版科学电压表的使用
参考答案与试题解析

一．选择题（共10小题）
1．解：A、闭合开关后灯泡发光，无论电流从哪个方向流入灯泡，灯泡都会发光，所以此图不能确定电源的正负极，故A错误；
B、闭合开关后，发光二极管具有单向导电性，若二极管发光，则长脚与电源的正极相连，所以电源的右端是正极，故B正确；
C、闭合开关后，若电流表的指针向左偏转，则电流表的负接线柱与电源的正极相连，所以电池的左端是电源的正极，故C正确；
D、闭合开关后，若电压表指针向右偏转，则电压表的正接线柱与电源的正极相连，所以电池的右端是电源正极，故D正确。
故选：A。

2．解：电压表串联在电路中，由于其电阻太大，所以灯泡L1、L2不发光，电压表通过灯泡与电源的两极相连，所以示数几乎等于电源电压。
故选：D。

3．解：在图中，电压表把电路分为两部分：①L1和电源；②L2；因为L1和电源在一起了，所以它测量的是不包括电源的L2的电压。
故选：B。

4．解：A、此图中电压表的正负接线柱接反了，故A错误；
B、此图中，电流表串联，电压表并联，且正负接线柱都是正确的，故B正确；
C、此图中电压表串联在电路中，故C错误；
D、此图中，电流表的正负接线柱接反了，故D错误。
故选：B。

5．解：由题意可知待测电路的电压较低，电压表选择0～3V量程就能测量出两端电压，但选择0～15V量程时，由于电压相对较小，则电压表指针的偏转角度较小；同时0～3V量程的分度值为0.1V，而0～15V量程的分度值为0.5V，所以采用大量程时会导致读数不够准确。
故选：B。

6．解：由图可知，电压表并联灯泡的两端，测量的是电源的电压，电流表测电路中电流；
当两表互换后，则电压表串接在电路中，因其内阻过大，则由欧姆定律可得，电路中有很小电流的，故电流表示数接近为零，灯泡不亮；而此时相当于电压表并联在电源两端，故测量的仍为电源电压，故电压表示数接近电源电压。ABC错误，D正确。
故选：D。

7．解：由电路图可知，灯泡与电流表串联，电压表与电流表并联，因此开关闭合后，电路为通路，小灯泡正常发光，电流表有示数，电压表被短路其示数为零，两仪表均不会烧坏。
故选：B。

8．解：根据电流表与被测用电器串联，电压表与被测用电器并联，由图可知，乙与L2串联，故乙为电流表，甲与L2并联，故甲为电压表；如下图所示：
故选：C。

9．解：由电路图可知，当开关S闭合后，若乙是电流表、甲是电压表，
两电阻首首相连、尾尾相连，两电阻R1、R2并联；
故选：A。

10．解：（1）由图可知，灯泡L1、L2串联，电压表并联在L1两端，则电压表测量L1两端的电压；故C正确，D错误；
（2）根据串联电路的电流规律，通过两灯的电流一定相等，故B错误；
两灯的规格不一定相同，电流相同，根据U=IR可知，两灯两端的电压不一定相等，故A错误；
故选：C。

二．填空题（共6小题）
11．解：用两节新的干电池串联给灯泡L1和L2供电，则电源电压为3V；
由图可知，两灯串联，此时电压表并联在L2的两端，测量的是L2的电压；
若将电压表和电流表调换一下位置，则电压表串联在电路中，电压表测量的是电源电压，示数为3V；由于电压表相当于断路，则电路中无电流，即电流表示数为0A；
故答案为：L2；3；0。

12．解：如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b处不能形成通路，否则会形成电源短路，故b处为电压表。
故答案为：电流；电压。

13．解：
（1）电压表要并联在被测电路两端，如果跟其他用电器串联，会造成该用电器不能正常工作。
（2）若电压表的正负接线柱接反了，指针会向左摆动，无法读数，也可能造成电表损坏，所以连接电压表时，必须使电流从正接线柱流入电压表，从负接线柱流出。
（3）被测电路的电压不要超过电压表的量程，若电路两端电压超过电压表的量程，电压表会被烧坏。
（4）当电压表接入电路后，如果发现电路的电流很弱，这表明电路中的电阻较大，由于电压表的电阻很大，故电压表一定是串联接入了电路。
故答案为：（1）并；（2）正；负；（3）量程；（4）串。

14．解：用电压表测灯L1两端的电压，电压表使用正确，电流是从A点流入电压表；而只将电压表接A的一端改接C，则流入电压表的电流将是从B点流入，即电压表的正负接线柱接反了；不符合电压表的正确用法。
故答案为：不正确；电压表的正负接线柱接反了。

15．解：因为开关闭合两灯均不亮，且电压表分别测a、c和a、b两点间的电压时，发现两次电压表示数均为6V，
所以电路中有开路，
因为用电压表测量a、b两点间的电压，有示数，
所以a、b两点到电源正负极的连接是连通的，灯L2没有开路，灯L1开路；
把电压表接在b、c上，因L1开路，电路中无电流，不分压，不能接在电源上，示数为0。
故答案为：L1；0。

16．解：由图可知：开关断开时，电压表与电阻R2串联接入电路中，电压表所测的是电源的电压；
开关闭合时，当R1被烧断时，电压表与电阻R2串联接入电路中，电压表所测的是电源的电压，示数为3V；当R2被烧断时，电压表的正负接线柱与电源之间是断开的，所以读数是0V。
故答案为：电源；3；0。

三．解答题（共4小题）
17．解：∵电压表一定要并联在电路中，电流表一定要串联在电路中；
∴甲一定是电压表，乙一定是电流表。
故答案为：

18．解：如图所示当开关S闭合时，要使两灯均能发光，则两个灯泡为并联电路；所以上边的表只能为电流表，下边的表为电压表，如图所示。

19．解：由电路图可知：当电键S闭合后，电流从电源的正极出发，依次经电键S、灯泡L2、灯泡L1回到电源的负极，所以灯L1和L2是串联；电压表并联在L2的两端，测的是灯L2两端的电压。
故答案为：L2。

20．解：据课本知识可知：
（1）电压表应当与被测电路并联；
（2）电压表接入电路时，电流从正接线柱流入电压表；
（3）被测电压不能超过电压表的量程；
（4）量程范围内，电压表可直接接到电源两极上；
（5）在不能预先估计被测电压的情况下，可以用试触法来判断被测电压是否超过量程；
故答案为：（1）并联；（2）正；（3）量程；（4）电源两极；（5）试触。
