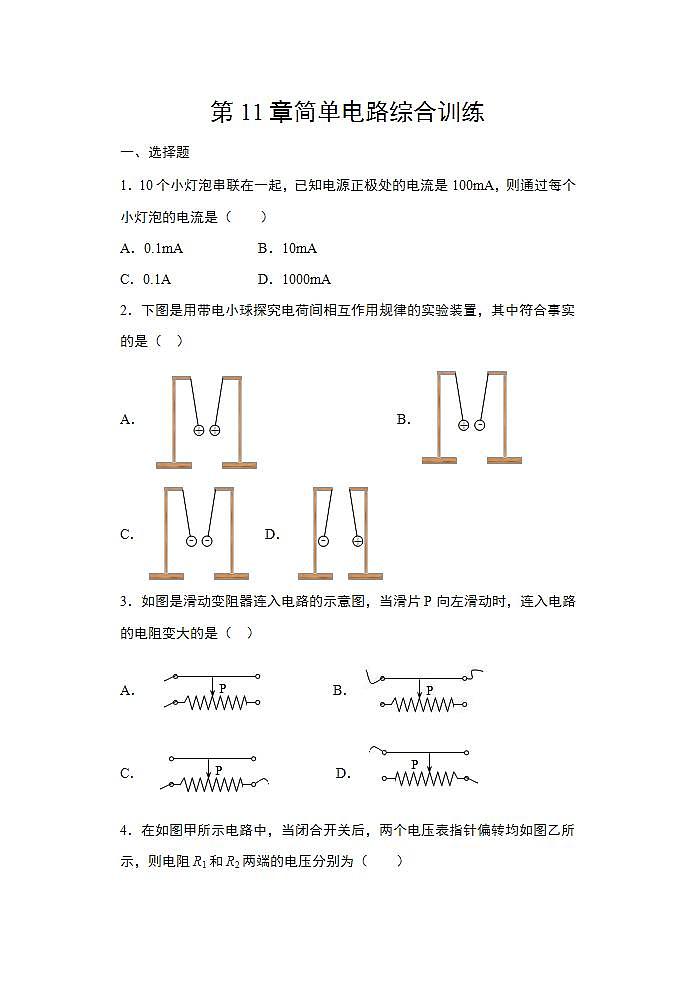

初中物理北师大版九年级全册第十一章 简单电路综合与测试综合训练题

这是一份初中物理北师大版九年级全册第十一章 简单电路综合与测试综合训练题，共11页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
1．10个小灯泡串联在一起，已知电源正极处的电流是100mA，则通过每个小灯泡的电流是（ ）
A．0.1mAB．10mA
C．0.1AD．1000mA
2．下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（ ）
A．B．
C．D．
3．如图是滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（ ）
A． B．
C． D．

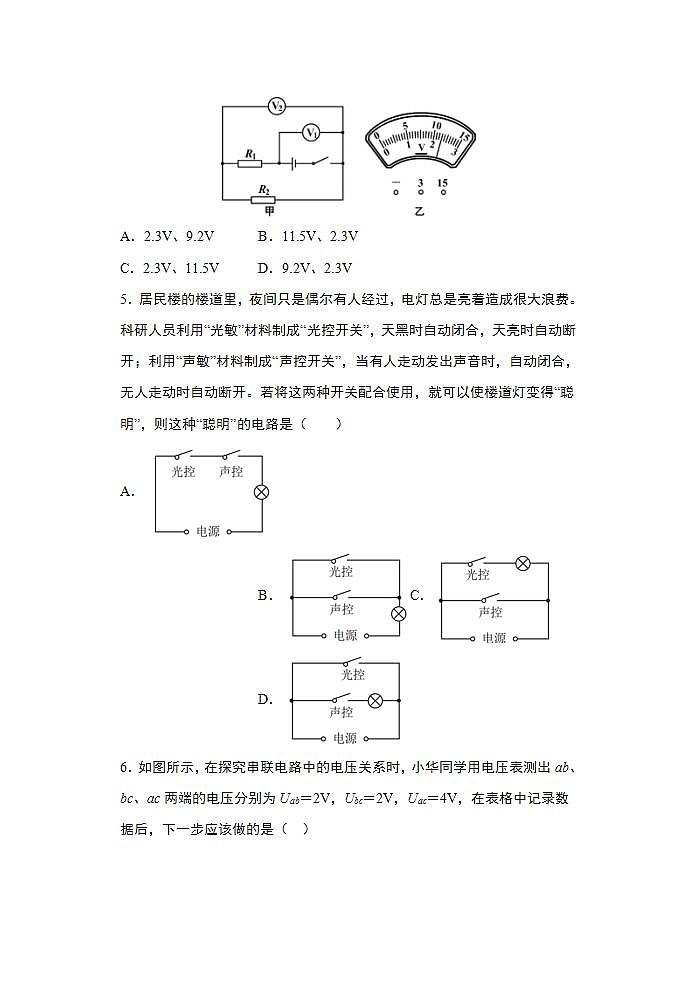

4．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ）
A．2.3V、9.2VB．11.5V、2.3V
C．2.3V、11.5VD．9.2V、2.3V
5．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ）
A．B．C．D．

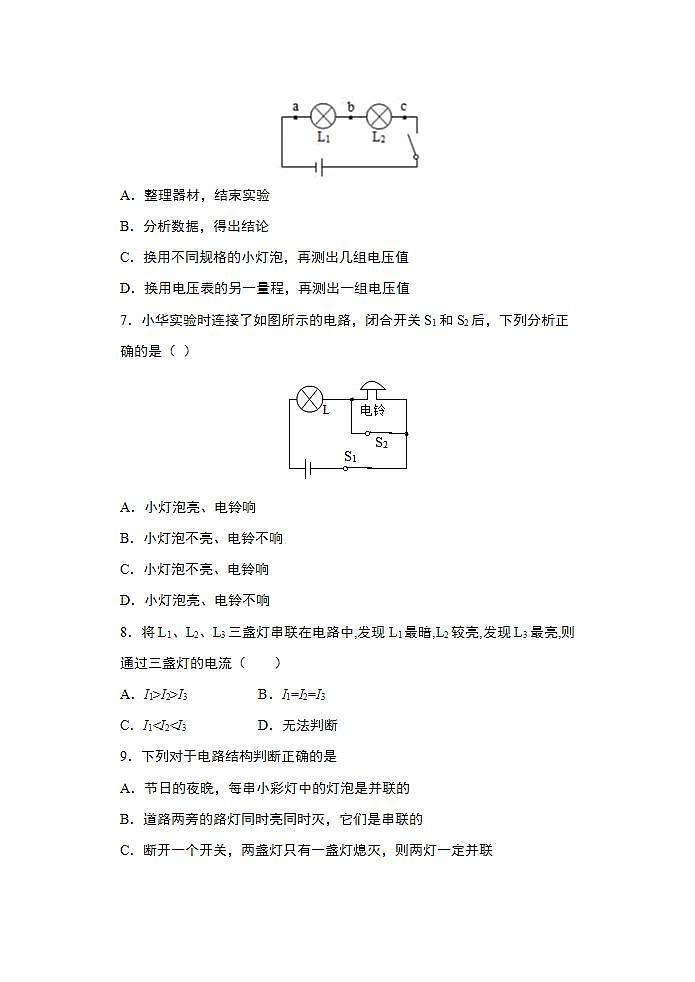

6．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
7．小华实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（ ）
A．小灯泡亮、电铃响
B．小灯泡不亮、电铃不响
C．小灯泡不亮、电铃响
D．小灯泡亮、电铃不响
8．将L1、L2、L3三盏灯串联在电路中,发现L1最暗,L2较亮,发现L3最亮,则通过三盏灯的电流（ ）
A．I1>I2>I3B．I1=I2=I3
C．I1
