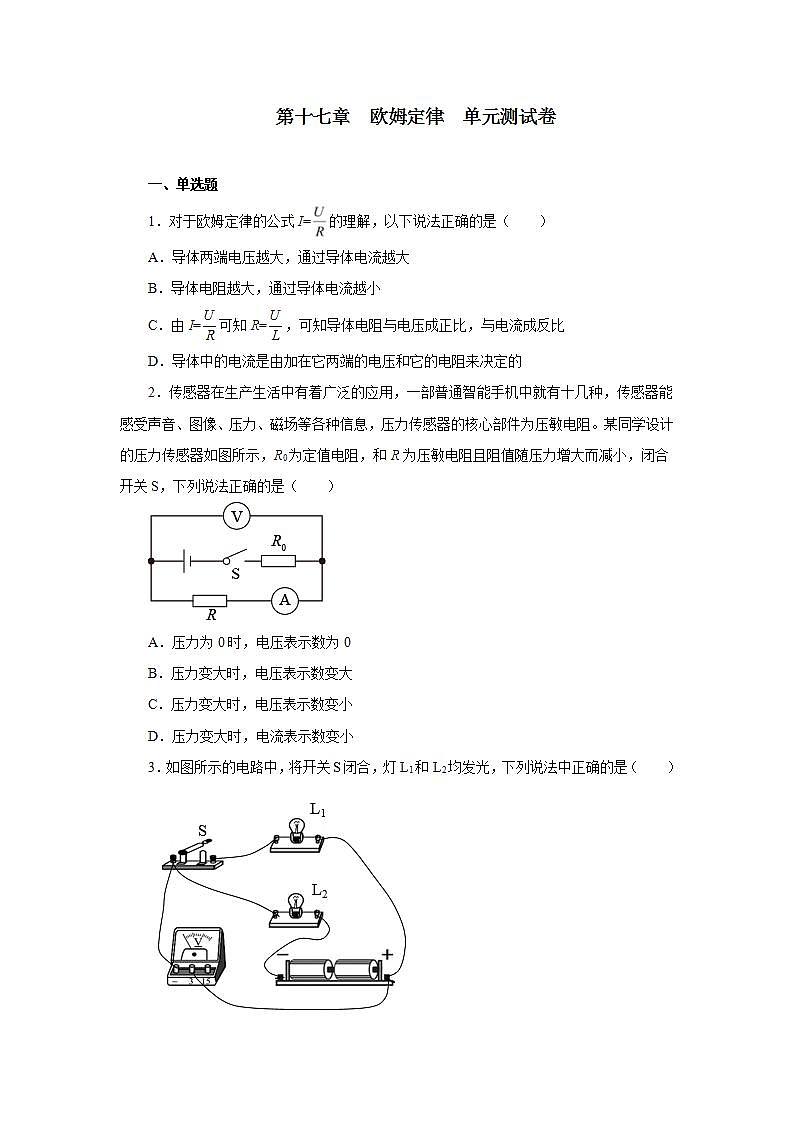

人教版九年级全册第十七章 欧姆定律综合与测试单元测试当堂达标检测题

这是一份人教版九年级全册第十七章 欧姆定律综合与测试单元测试当堂达标检测题，共15页。试卷主要包含了单选题，填空题，实验题，作图题，计算题等内容，欢迎下载使用。
一、单选题
1．对于欧姆定律的公式I=的理解，以下说法正确的是（ ）
A．导体两端电压越大，通过导体电流越大
B．导体电阻越大，通过导体电流越小
C．由I=可知R=，可知导体电阻与电压成正比，与电流成反比
D．导体中的电流是由加在它两端的电压和它的电阻来决定的
2．传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十几种，传感器能感受声音、图像、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。某同学设计的压力传感器如图所示，R0为定值电阻，和R为压敏电阻且阻值随压力增大而减小，闭合开关S，下列说法正确的是（ ）
A．压力为0时，电压表示数为0
B．压力变大时，电压表示数变大
C．压力变大时，电压表示数变小
D．压力变大时，电流表示数变小

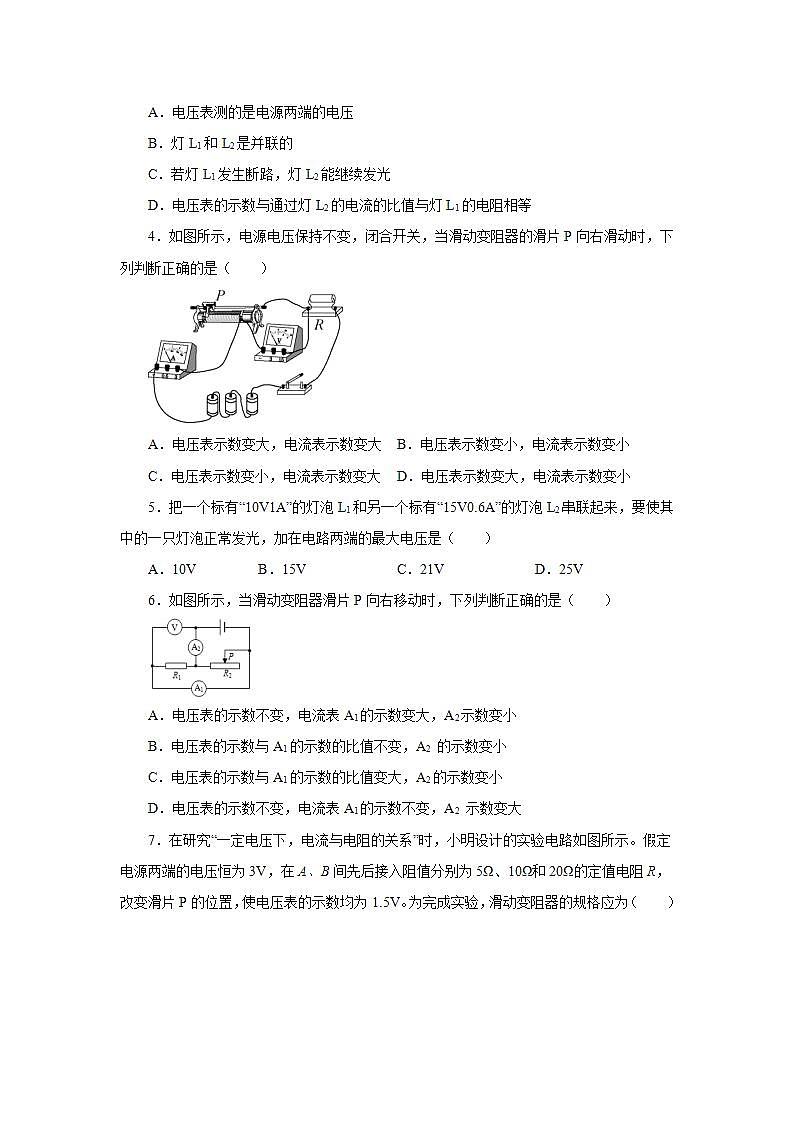

3．如图所示的电路中，将开关闭合，灯L1和L2均发光，下列说法中正确的是（ ）
A．电压表测的是电源两端的电压
B．灯L1和L2是并联的
C．若灯L1发生断路，灯L2能继续发光
D．电压表的示数与通过灯L2的电流的比值与灯L1的电阻相等
4．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小
C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小
5．把一个标有“10V1A”的灯泡L1和另一个标有“15V0.6A”的灯泡L2串联起来，要使其中的一只灯泡正常发光，加在电路两端的最大电压是（ ）
A．10VB．15VC．21VD．25V
6．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（ ）
A．电压表的示数不变，电流表A1的示数变大，A2示数变小
B．电压表的示数与A1的示数的比值不变，A2 的示数变小
C．电压表的示数与A1的示数的比值变大，A2的示数变小
D．电压表的示数不变，电流表A1的示数不变，A2 示数变大

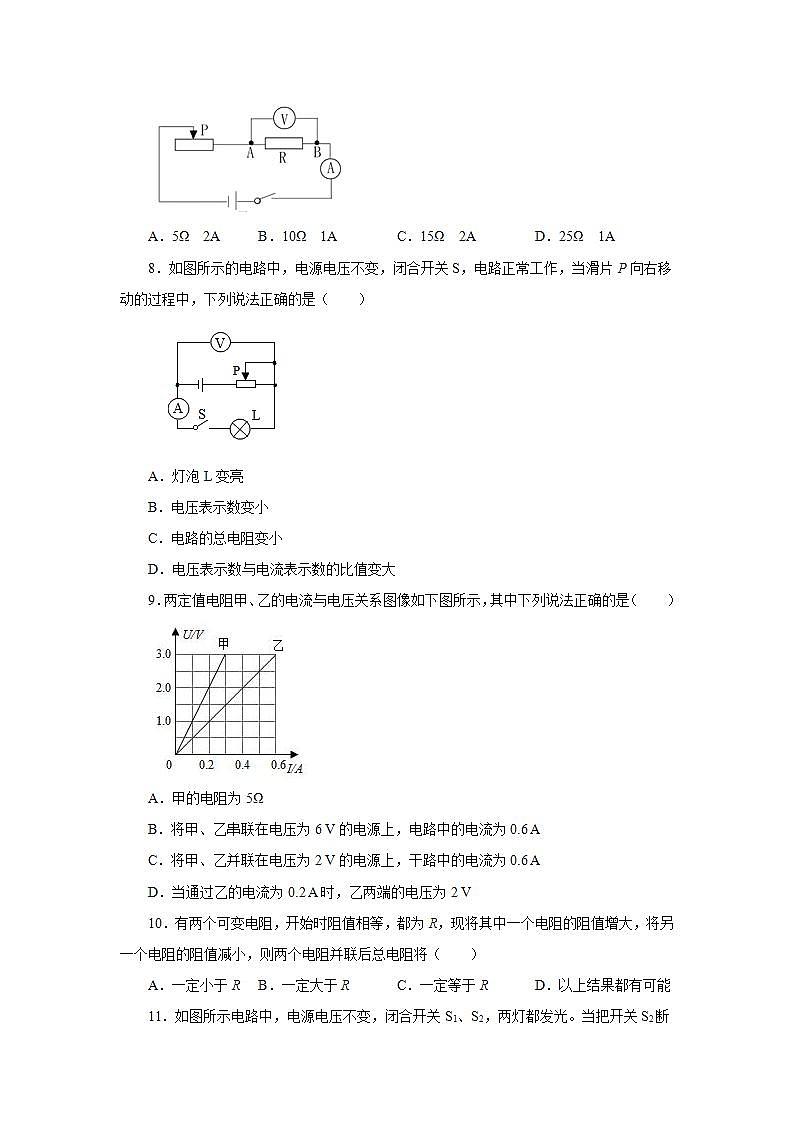

7．在研究“一定电压下，电流与电阻的关系”时，小明设计的实验电路如图所示。假定电源两端的电压恒为3V，在A、B间先后接入阻值分别为5Ω、10Ω和20Ω的定值电阻R，改变滑片P的位置，使电压表的示数均为1.5V。为完成实验，滑动变阻器的规格应为（ ）
A．5Ω 2AB．10Ω 1AC．15Ω 2AD．25Ω 1A
8．如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变小
C．电路的总电阻变小
D．电压表示数与电流表示数的比值变大
9．两定值电阻甲、乙的电流与电压关系图像如下图所示，其中下列说法正确的是（ ）
A．甲的电阻为5Ω
B．将甲、乙串联在电压为6 V的电源上，电路中的电流为0.6 A
C．将甲、乙并联在电压为2 V的电源上，干路中的电流为0.6 A
D．当通过乙的电流为0.2 A时，乙两端的电压为2 V
10．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（ ）
A．一定小于RB．一定大于RC．一定等于RD．以上结果都有可能
11．如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（ ）
A．L1变亮，电流表示数变小B．L1亮度不变，电流表示数变小
C．L1变亮，电流表示数不变D．L1亮度不变，电流表示数不变
12．如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是（ ）
A．电压表示数增大B．电流表示数变小
C．小灯泡变亮D．小灯泡亮度不变
13．利用如图所示电路探究“串联电路电压的规律”，闭合开关后电压表V1示数为1.1V，V2示数为1.7V。过了一会发现有两个电压表示数相等，则下列判断正确的是（ ）
A．可能是L2断路
B．一定是L1被短接
C．一定是L1断路
D．可能是电压表V2断路
14．如图所示电路中，电源两端电压为U，且保持不变。R1，R2和R3为三个定值电阻，已知R1=5ῼ。当只闭合开关S2时，电流表的示数为0.3A；当三个开关都闭合时，电流表的示数变化了1.95A；当只断开开关S1时，电流表的示数为0.45A，则下列判断正确的是（ ）
A．U=6V R2=20ΩB．U=6V R3=20Ω
C．U=9V R2=10ΩD．U=9V R3=10Ω
15．在图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的最左端a处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知变阻器的最大电阻大于灯泡L的电阻，以下判断正确的是（ ）

A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L有可能被烧毁
B．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变
C．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大
D．若保持S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数
二、填空题
16．某段电阻两端的电压为9V，电阻为15，通过的电流是______A，欲使通过的电流为0.3A，则在其两端应加的电压为______。
17．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.8A”，把它们串联在同一电路中，电路中允许通过的最大电流为______A，两端允许加的最大电压为______V。
18．若加在一电炉丝两端的电压为9V时，通过电炉丝的电流为1.5A，该电炉丝的电阻为______Ω，若使电压增加到原来的2倍，则该电炉丝的电阻为______Ω。
19．如图所示，已知电源电压为U，三个电阻的阻值分别为R1、R2和R3，则：
（1）当S1、S2均断开，电流表示数为______，电压表的示数为______；
（2）当S1、S2均闭合时，电压表示数为______，电流表的示数为______。
20．小明利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图象。实验中，他将Rx从5欧换成10欧后，应将滑片P向______移；滑动变阻器阻值变化范围为_________。
21．图甲所示的电路中，电源电压恒定，为定值电阻，闭合开关S，调节滑动变阻器R，电压表与电流表示数变化的图像如图乙所示。根据图像可知，电源电压为_______V，定值电阻______Ω。
22．将一只标有“30Ω，0.3A”的定值电阻和一只标有“20Ω ，0.6A”的定值电阻并联接入电路中，在保证所有电路元件安全的前提下，它们两端允许加的最大电压为______V，此时干路中电流为______A．若两定值电阻串联在电路中，它们两端允许加的最大电压为______V。
23．如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为______。
三、实验题
24．在探究电流与电压关系的实验中，同学们设计了如下三种电路：
（1）甲同学认为图2电路比图1电路好，理由是：______。乙同学认为图3电路比图2电路更好，理由是图3电路便于多次实验。
（2）乙同学利用图3电路（其中电阻R＝5Ω）完成了本实验，测得数据如下分析表格数据，可得出的结论是______。
（3）实验操作过程中，丙同学发现滑动变阻器损坏，但经过思考后利用图2电路最终也完成了多次实验，该同学的做法是______。
25．在测量标有小灯泡电阻的实验中，下图是甲同学连接好的电路。
（1）乙同学发现电路连接错误，只需更改一根导线即可。请你把接错的那一根导线找出来，并画上“×”，再用笔画线把它改接到正确的位置上_________。。
（2）闭合开关前，应将滑片P移到滑动变阻器的最__________（选填“左”或“右”）端。
（3）闭合开关，发现小灯泡不发光，电流表无示数，电压表示数较大，则电路故障可能是________。（写出一种可能即可）
（4）排除故障后，甲同学先闭合开关，调节滑动变阻器，使小灯泡正常发光，再调节滑动变阻器使小灯泡两端的电压逐次降低，实验中观察到的现象和测量的数据记录如下表：
当电压表的示数为时，电流表的示数如图所示为__________A，则此时小灯泡的电阻约为__________。
（5）最后甲同学用表格中的电阻取平均值做小灯泡的电阻，乙同学认为这样处理不正确。请你说明理由：______________。
26．科技小组用如图1所示电路测量定值电阻的阻值。
（1）请用笔画线代替导线，将图中的器材连接成完整电路。要求：
①滑片P向B端移动时，电流表示数变小；
②连线不能交叉；______
（2）在连接电路时，开关应处于 ______（选填“断开”或“闭合”）状态，滑动变阻器滑片P应位于 ______（选填“A”或“B”）端；
（3）闭合开关前，发现电流表指针在零刻度线右端，其原因可能是 ______（选填“A”或“B”）；
A．电流表没调零
B．电流表正负接线柱接反了
（4）问题解决后，闭合开关，滑片P移动到某一位置时，电压表的示数为2.5V，电流表的示数如图2所示，为 ______A，则R的阻值是 ______Ω；
（5）改变电阻两端电压，多次测量求平均值，分析数据，还可得出：导体电阻一定时，通过导体的电流与导体两端的电压成 ______（选填“正”或“反”）比；
（6）另一小组的同学利用已知电阻R0，设计并连接了如图3所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：
①闭合开关S1和S2，电压表的示数为U1；
②只断开开关S2，电压表的示数为U2，此时通过Rx的电流为 ______；
由此可得Rx的阻值为 ______（以上两空均用字母U1、U2、R0表示）。
四、作图题
27．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。要求：
①电流表只测量的电流；
②闭合开关，向右移动滑动变阻器的滑片，的亮度不变，的亮度变暗。（不考虑电流表的量程选择）
28．请根据实物电路图，画出对应的电路图．
五、计算题
29．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图所示，电源电压保持不变。电压表量程为，是定值电阻，阻值为，是热敏电阻，其电阻随环境温度变化的关系如图所示。闭合开关S后，当环境温度为20℃时，求：
(1)的阻值为多少？此时电压表的示数为，通过的电流为多少？
(2)电源电压为多少？
(3)电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？
30．如图所示的电路，电源电压可调，小灯泡上标有“3V 0.3A”（表示：灯正常工作的电压为3V，电流为0.3A），滑动变阻器标有“20Ω 1A”，求：
（1）闭合S1、S2，将变阻器的滑片移至A端，小灯泡正常发光，电流表的示数为0.4A，R2的阻值为多大？
（2）电压表选用大量程，闭合开关S1、断开开关S2，移动变阻器的滑片，电源电压最大可调到多少？
实验次数
电压U/V
电流I/A
电压/电流
1
1
0.2
2
2
0.4
3
4
0.8
序号
1
2
3
4
5
发光情况
明亮
较亮
较暗
暗
不发光
电压
2.5
2.0
1.5
1.0
0.5
电流
0.22
0.20
0.14
0.12
电阻
11.4
10.0
7.0
4.7
参考答案
1．D
2．C
3．D
4．C
5．C
6．B
7．D
8．B
9．C
10．A
11．B
12．D
13．A
14．D
15．B
16．0.6A 4.5V
17．0.8 20
18．6 6
19． U
20．右 1Ω~5Ω
21．5 1
22．9 0.75 15
23．3:4
24．定值电阻能更好地保持电阻不变 在电阻不变时，通过导体的电流与电压成正比 改变电源电压，多次实验
25． 左 灯泡灯丝断了 0.18 8.3 小灯泡的电阻随温度的变化而变化
26．
断开 B A 0.5 5 正
27．
28．
29．(1)250Ω，0.01A；(2)4V；(3)100℃
30．（1）；（2）9V
