2020-2021学年第六章 圆周运动4 生活中的圆周运动学案设计

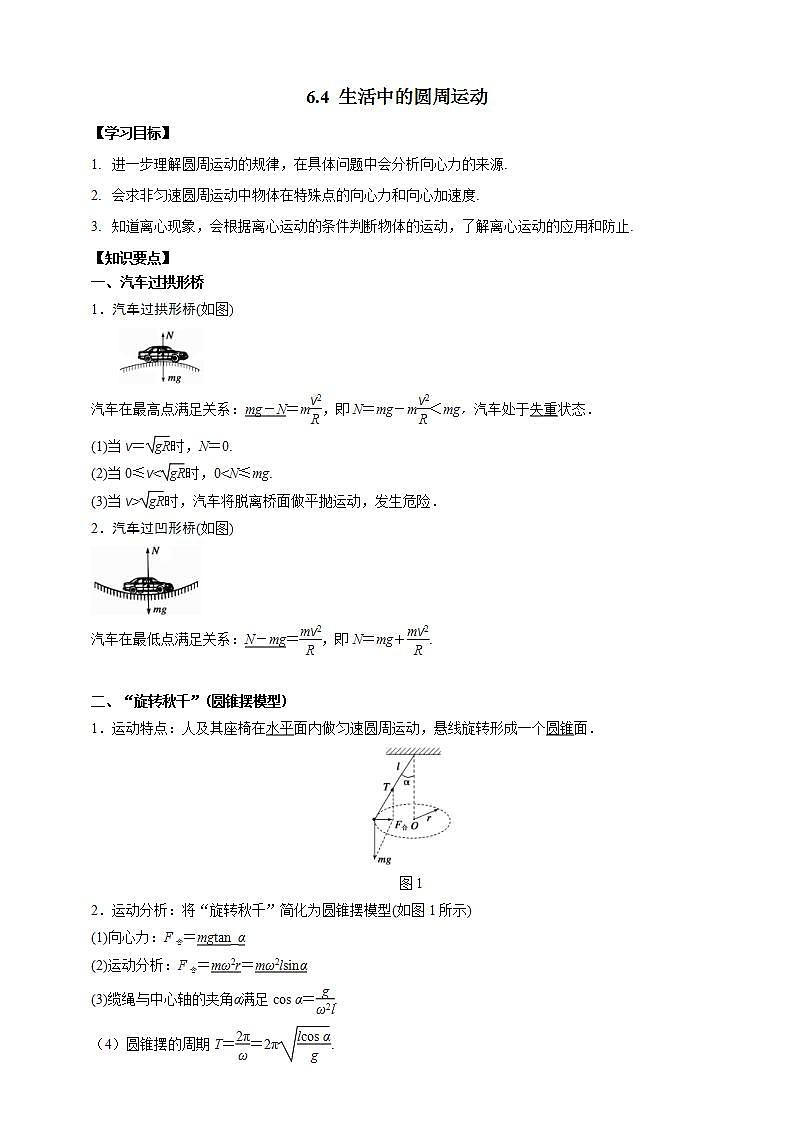

6.4 生活中的圆周运动

【学习目标】

1.   进一步理解圆周运动的规律，在具体问题中会分析向心力的来源.
2.   会求非匀速圆周运动中物体在特殊点的向心力和向心加速度.
3.   知道离心现象，会根据离心运动的条件判断物体的运动，了解离心运动的应用和防止.

【知识要点】

一、汽车过拱形桥

1．汽车过拱形桥(如图)

汽车在最高点满足关系：mg－N＝m，即N＝mg－m＜mg，汽车处于失重状态．

(1)当v＝时，N＝0.

(2)当0≤v<时，0<N≤mg.

(3)当v>时，汽车将脱离桥面做平抛运动，发生危险．

2．汽车过凹形桥(如图)

汽车在最低点满足关系：N－mg＝，即N＝mg＋.

二、“旋转秋千”(圆锥摆模型)

1．运动特点：人及其座椅在水平面内做匀速圆周运动，悬线旋转形成一个圆锥面．

图1

2．运动分析：将“旋转秋千”简化为圆锥摆模型(如图1所示)

(1)向心力：F合＝mgtan_α

(2)运动分析：F合＝mω2r＝mω2lsinα

(3)缆绳与中心轴的夹角α满足cos α＝.

（4）圆锥摆的周期T＝＝2π.

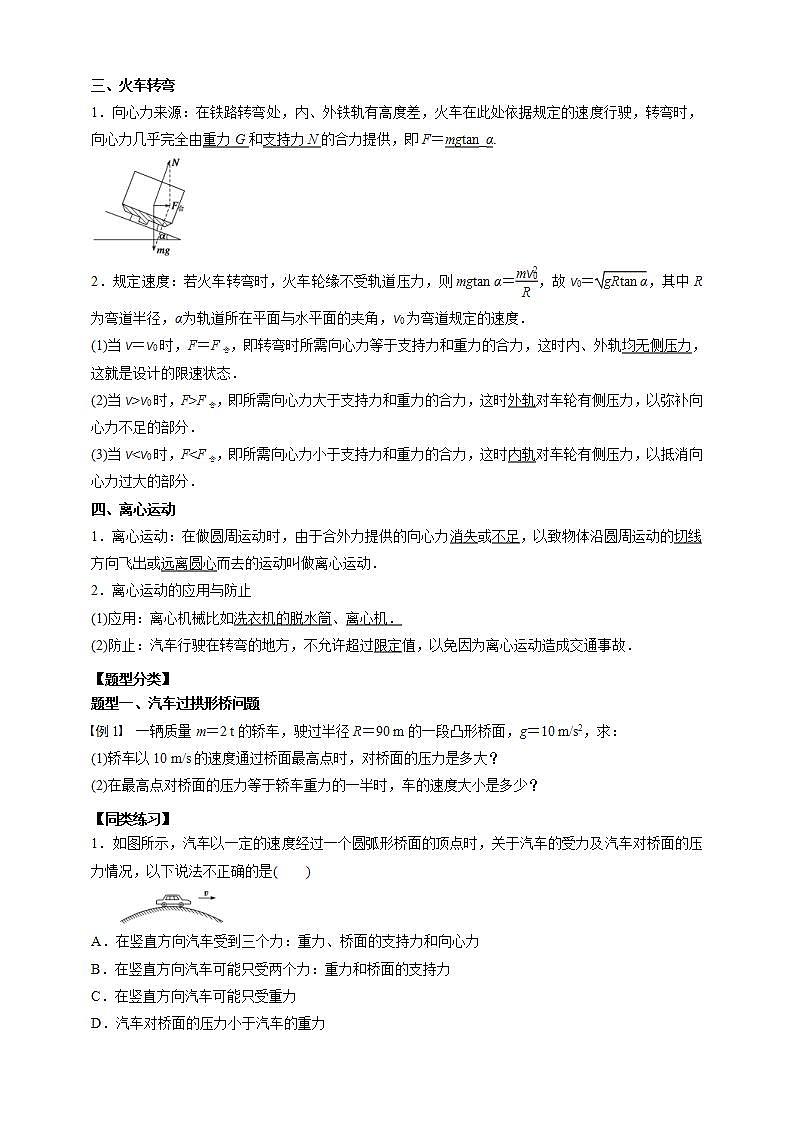

三、火车转弯

1．向心力来源：在铁路转弯处，内、外铁轨有高度差，火车在此处依据规定的速度行驶，转弯时，向心力几乎完全由重力G和支持力N的合力提供，即F＝mgtan_α.

2．规定速度：若火车转弯时，火车轮缘不受轨道压力，则mgtan α＝，故v0＝，其中R为弯道半径，α为轨道所在平面与水平面的夹角，v0为弯道规定的速度．

(1)当v＝v0时，F＝F合，即转弯时所需向心力等于支持力和重力的合力，这时内、外轨均无侧压力，这就是设计的限速状态．

(2)当v>v0时，F>F合，即所需向心力大于支持力和重力的合力，这时外轨对车轮有侧压力，以弥补向心力不足的部分．

(3)当v<v0时，F<F合，即所需向心力小于支持力和重力的合力，这时内轨对车轮有侧压力，以抵消向心力过大的部分．

四、离心运动

1．离心运动：在做圆周运动时，由于合外力提供的向心力消失或不足，以致物体沿圆周运动的切线方向飞出或远离圆心而去的运动叫做离心运动．

2．离心运动的应用与防止

(1)应用：离心机械比如洗衣机的脱水筒、离心机．

(2)防止：汽车行驶在转弯的地方，不允许超过限定值，以免因为离心运动造成交通事故．

【题型分类】

题型一、汽车过拱形桥问题

例1　一辆质量m＝2 t的轿车，驶过半径R＝90 m的一段凸形桥面，g＝10 m/s2，求：

(1)轿车以10 m/s的速度通过桥面最高点时，对桥面的压力是多大？

(2)在最高点对桥面的压力等于轿车重力的一半时，车的速度大小是多少？

【同类练习】

1．如图所示，汽车以一定的速度经过一个圆弧形桥面的顶点时，关于汽车的受力及汽车对桥面的压力情况，以下说法不正确的是(　　)

A．在竖直方向汽车受到三个力：重力、桥面的支持力和向心力

B．在竖直方向汽车可能只受两个力：重力和桥面的支持力

C．在竖直方向汽车可能只受重力

D．汽车对桥面的压力小于汽车的重力

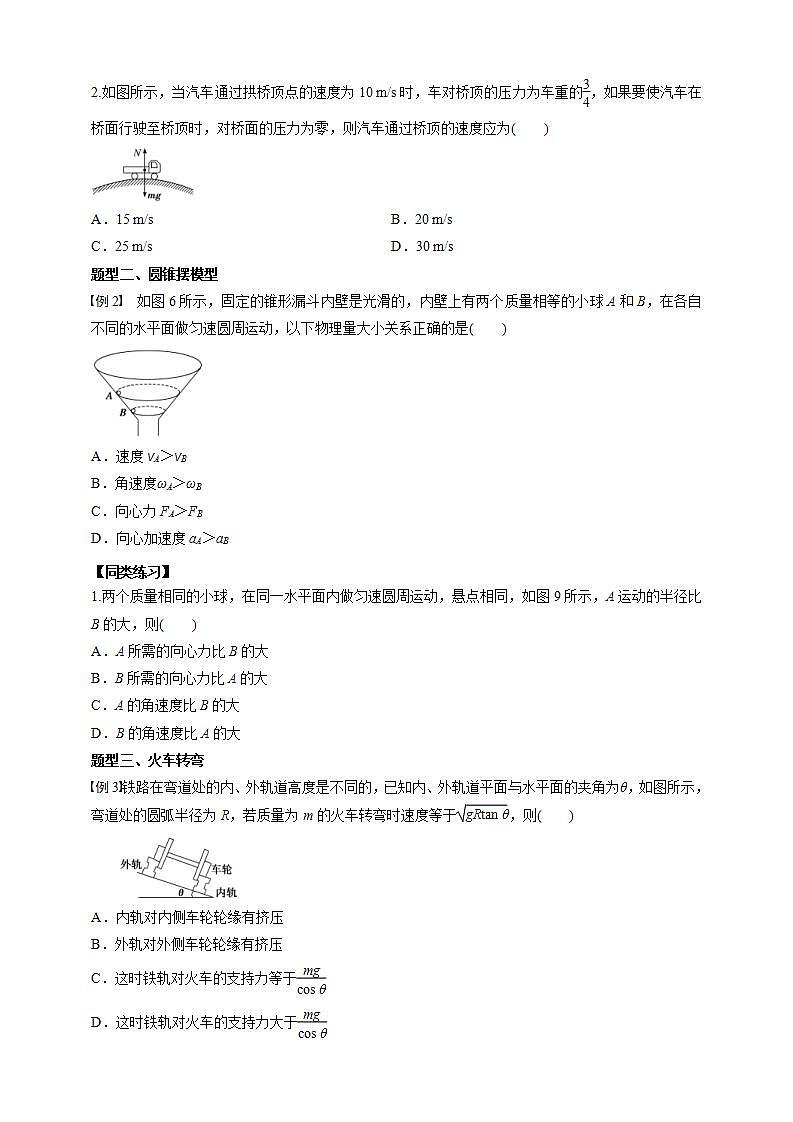

2.如图所示，当汽车通过拱桥顶点的速度为10 m/s时，车对桥顶的压力为车重的，如果要使汽车在桥面行驶至桥顶时，对桥面的压力为零，则汽车通过桥顶的速度应为(　　)

A．15 m/s  B．20 m/s

C．25 m/s   D．30 m/s

题型二、圆锥摆模型

例2　如图6所示，固定的锥形漏斗内壁是光滑的，内壁上有两个质量相等的小球A和B，在各自不同的水平面做匀速圆周运动，以下物理量大小关系正确的是(　　)

A．速度vA＞vB

B．角速度ωA＞ωB

C．向心力FA＞FB

D．向心加速度aA＞aB

【同类练习】

1.两个质量相同的小球，在同一水平面内做匀速圆周运动，悬点相同，如图9所示，A运动的半径比B的大，则(　　)

A．A所需的向心力比B的大

B．B所需的向心力比A的大

C．A的角速度比B的大

D．B的角速度比A的大

题型三、火车转弯

例3铁路在弯道处的内、外轨道高度是不同的，已知内、外轨道平面与水平面的夹角为θ，如图所示，弯道处的圆弧半径为R，若质量为m的火车转弯时速度等于，则(　　)

A．内轨对内侧车轮轮缘有挤压

B．外轨对外侧车轮轮缘有挤压

C．这时铁轨对火车的支持力等于

D．这时铁轨对火车的支持力大于

【同类练习】

1.在高速公路的拐弯处，通常路面都是外高内低。如图所示，在某路段汽车向左拐弯，司机左侧的路面比右侧的路面低一些。汽车的运动可看作是半径为R的圆周运动。设内外路面高度差为h，路基的水平宽度为d，路面的宽度为L。已知重力加速度为g。要使车轮与路面之间的横向摩擦力(即垂直于前进方向)等于零，则汽车转弯时的车速应等于(　　)

A.    B.

C.    D.

题型四、对离心运动的理解

例4　如图所示，高速公路转弯处弯道圆半径R＝100 m，汽车轮胎与路面间的动摩擦因数μ＝0.23.最大静摩擦力与滑动摩擦力相等，若路面是水平的，问汽车转弯时不发生径向滑动(离心现象)所允许的最大速率vm为多大？当超过vm时，将会出现什么现象？(g＝9.8 m/s2)

【同类练习】

1.有一列重为100 t的火车，以72 km/h的速率匀速通过一个内外轨一样高的弯道，轨道半径为400 m。(g取10 m/s2)

(1)试计算铁轨受到的侧压力大小；

(2)若要使火车以此速率通过弯道，且使铁轨受到的侧压力为零，我们可以适当倾斜路基，试计算路基倾斜角度θ的正切值。

【成果巩固训练】

1．火车轨道在转弯处外轨高于内轨，其高度差由转弯半径与火车速度确定．若在某转弯处规定行驶速度为v，则下列说法中正确的是：(    )

A．当速度大于v时，轮缘挤压内轨

B．当速度小于v时，轮缘挤压外轨

C．若要提高规定速度v，可以通过减小内外轨道高度差来实现

D．当以v的速度通过此弯路时，火车重力与轨道面支持力的合力提供向心力

2．在修筑铁路时，弯道处的外轨会略高于内轨，当火车以规定的行驶速度拐弯时，内、外轨均不会受到轮缘的挤压，设此时的行驶速度大小为v，重力加速度为g，以下说法中正确的是（   ）

A．该弯道的半径

B．当火车质量改变时，规定的行驶速度也相应改变

C．当火车速率小于v时，外轨将受到轮缘的挤压

D．火车在转弯过程是火车受到的重力、轨道的支持力的合力提供转弯的向心力

3．公路急转弯处通常是交通事故多发地带．某公路急转弯处是一圆弧,当汽车行驶的速率为v0时,汽车恰好没有向公路内外两侧滑动的趋势．则在该弯道处(    )

A．当路面结冰时,与未结冰时相比, v0的值变小

B．当路面结冰时,与未结冰时相比, v0的值不变

C．车速只要低于v0，车辆便会向内侧滑动

D．车速虽然高于v0，车辆便会向外侧滑动

4．如图所示，用细线吊着一个质量为m的小球，使小球在水平面内做圆锥摆运动，关于小球受力的说法，正确的是  （     ）

A．受重力、拉力、向心力 B．受重力、拉力

C．只受重力 D．以上均不对

5．如图，长为l的细线悬挂一小球，小球的质量为m，使小球在竖直平面内运动，细线与竖直方向夹角为θ，则（   ）

A．θ最大时，细线对小球的拉力小于mg

B．只要θ≠0，细线对球的拉力都小于mg

C．θ=0，细线对球的拉力等于mg

D．θ=0，细线对球的拉力小于mg

6．关于如图a、b、c、d所示的四种圆周运动模型，说法正确的是（　　）

A．如图a所示，汽车安全通过拱桥最高点时，车对桥面的压力大于车的重力

B．如图b所示，在固定圆锥筒内做匀速圆周运动的小球，受重力、弹力和向心力

C．如图c所示，轻质细杆一端固定一小球，绕另端0在竖直面内做圆周运动，在最高点小球所受合力可能为零

D．如图d所示，火车以某速度经过外轨高于内轨的弯道时，车轮可能对内外轨均无侧向压力

7．公路急转弯处通常是交通事故多发地带．如图所示，某公路急转弯处是一圆弧，当汽车行驶的速率为vc时，汽车恰好没有向公路内外两侧滑动的趋势，则在该弯道处

A．路面外侧高内侧低

B．车速只要低于vc，车辆便会向内侧滑动

C．车速虽然高于vc，但只要不超出某一最高限度，车辆便不会向外侧滑动

D．当路面结冰时，与未结冰时相比，vc的值变小

8．一个内壁光滑的圆锥形筒的轴线垂直水平面，圆锥筒固定，有质量相等的小球A和B沿着筒的内壁在水平面内做匀速圆周运动，如图所示，则（　　）

A．球A的角速度等于球B的角速度

B．球A的线速度大于球B的线速度

C．球A的运动周期小于球B的运动周期

D．球A与球B对筒壁的压力相等

9．有一辆质量为800kg的小汽车驶上圆弧半径为50m的拱桥，如图所示．汽v车到达桥顶时速度为5m/s．取重力加速度g=10m/s2．

（1）画出汽车经过桥顶时，在竖直方向上的受力示意图；

（2）求汽车经过桥顶时，汽车对桥的压力的大小；

（3）汽车对桥面的压力过小是不安全的，请分析说明汽车在经过该拱桥时，速度大些比较安全，还是小些比较安全．

10．某高速公路的一个出口路段如图所示，情景简化：轿车从出口A进入匝道，先匀减速直线通过下坡路段至B点（通过B点前后速率不变），再匀速率通过水平圆弧路段至C点，最后从C点沿平直路段匀减速到D点停下。已知轿车在A点的速度，AB长；BC为四分之一水平圆弧段，限速（允许通过的最大速度），轮胎与BC路段间的动摩擦因数，最大静摩擦力可认为等于滑动摩擦力，CD段为平直路段，长为，重力加速度g取。

（1）若轿车到达B点速度刚好为，求轿车在AB下坡段加速度的大小；

（2）为保证行车安全，车轮不打滑，求水平圆弧段BC半径R的最小值；

（3）轿车从A点到D点全程的最短时间。
