【动手·动脑】按照要求,感知地质剖面图的基本判读常识。

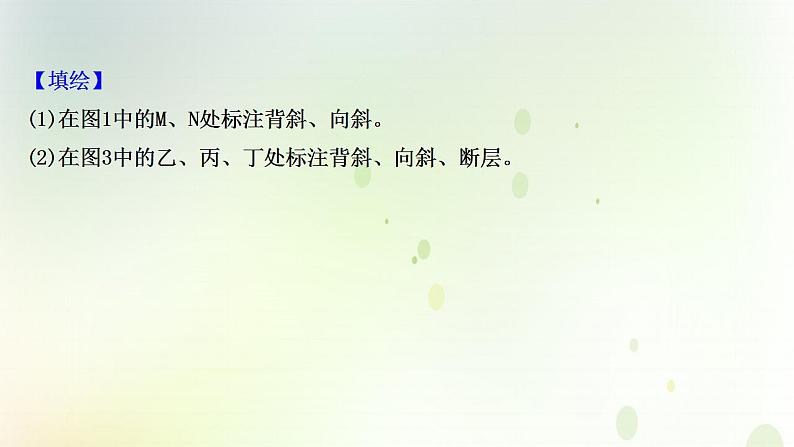

【填绘】(1)在图1中的M、N处标注背斜、向斜。(2)在图3中的乙、丙、丁处标注背斜、向斜、断层。

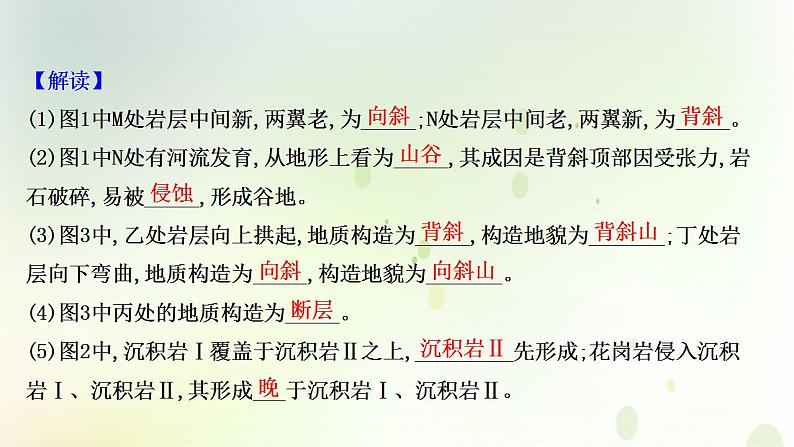

【解读】(1)图1中M处岩层中间新,两翼老,为_____;N处岩层中间老,两翼新,为_____。(2)图1中N处有河流发育,从地形上看为_____,其成因是背斜顶部因受张力,岩石破碎,易被_____,形成谷地。(3)图3中,乙处岩层向上拱起,地质构造为_____,构造地貌为_______;丁处岩层向下弯曲,地质构造为_____,构造地貌为_______。(4)图3中丙处的地质构造为_____。(5)图2中,沉积岩Ⅰ覆盖于沉积岩Ⅱ之上,_________先形成;花岗岩侵入沉积岩Ⅰ、沉积岩Ⅱ,其形成___于沉积岩Ⅰ、沉积岩Ⅱ。

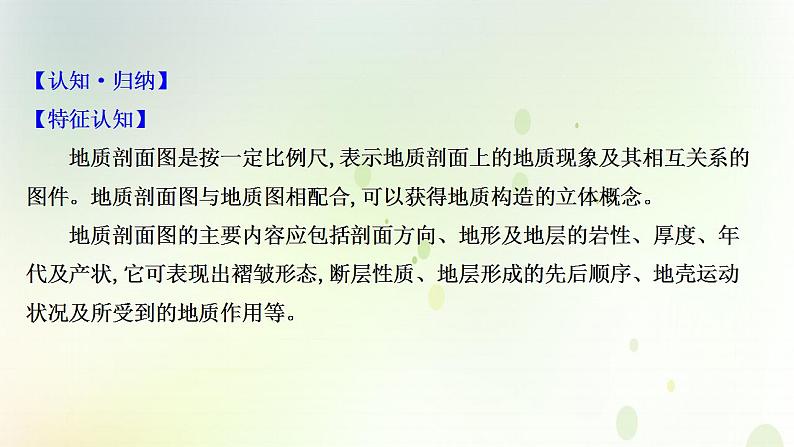

【认知·归纳】【特征认知】　　地质剖面图是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。地质剖面图与地质图相配合,可以获得地质构造的立体概念。　　地质剖面图的主要内容应包括剖面方向、地形及地层的岩性、厚度、年代及产状,它可表现出褶皱形态,断层性质、地层形成的先后顺序、地壳运动状况及所受到的地质作用等。
【技法归纳】(1)岩层新老关系的判断。①根据岩层层序确定:沉积岩是受沉积作用形成的,因而一般的规律是岩层年龄越老,其位置越靠下,岩层年龄越新,其位置越靠上(接近地表)。如图2中沉积岩Ⅰ的形成时间晚于沉积岩Ⅱ。②根据岩层的接触关系确定:岩浆岩可以按照其与沉积岩的关系来判断。喷出岩的形成晚于其所切穿的岩层,侵入岩晚于其所在的岩层。如图2中岩浆岩的形成时间晚于沉积岩Ⅰ和沉积岩Ⅱ。变质岩是在变质作用下形成的,且多是在岩浆活动的影响下形成的,因而变质岩的形成晚于其相邻的岩浆岩。
(2)地质构造和构造地貌的判断。①根据岩层是否连续判断褶皱或断层,如图2中甲为褶皱,图3中丙为断层。②根据岩层弯曲形状或新老关系判断背斜和向斜。如图1中M处为向斜、N处为背斜;图2中甲处为背斜;图3中乙处为背斜,丁处为向斜。③根据地表起伏状况判断地貌类型,如背斜山(谷)、向斜谷(山)、断块山、断层谷、陡崖等。如图1中N为背斜谷;图3中乙为背斜山,丁为向斜山。
(3)地壳运动过程的判断。①根据岩层上下关系。若岩层呈水平状态,并且从下到上依次由老到新连续排列,说明在相应地质年代里,地壳稳定,地理环境没有发生明显变化。②根据岩层的弯曲。若岩层出现弯曲、倾斜甚至颠倒,说明岩层形成后,因地壳水平运动使岩层发生褶皱运动。如图2中甲处岩层弯曲说明其受到了水平挤压作用。③根据岩层的缺失。若岩层出现缺失,可能是缺失岩层所代表的时代地壳发生隆起,使当地的地势抬高,终止了沉积过程;或者原沉积物被剥蚀完毕;也可能是当时当地气候变化,没有了沉积物来源。
④根据侵蚀面。若上下两层岩层之间有明显的侵蚀面存在,说明下部岩层形成后,遭受到外力侵蚀。若侵蚀面上覆新的岩层,是因为之后该地又经历了沉积作用。如图3甲处上部岩层的不完整说明经历了侵蚀作用,沉积岩Ⅰ的覆盖说明又经历了沉积作用。⑤根据侵入岩。若地层中有侵入岩存在,说明围岩形成之后又发生了岩浆活动,岩浆活动晚于围岩形成时代。如图2中花岗岩的存在说明经历了岩浆入侵。
【类图·训练】　　(2020·江苏高考)下图为“某地地质剖面示意图”。读图,回答1、2题。
1.最有可能发现溶洞的河谷是(　　)A.①B.②C.③D.④2.图中断层(　　)A.形成后一直在活动B.比花岗岩形成时间晚C.导致现代河谷下切D.比侵蚀面形成时间早
