2021-2022学年黑龙江省双鸭山市第一中学高二上学期第一次月考物理试题 Word版

这是一份2021-2022学年黑龙江省双鸭山市第一中学高二上学期第一次月考物理试题 Word版，共10页。试卷主要包含了选择题，实验题等内容，欢迎下载使用。

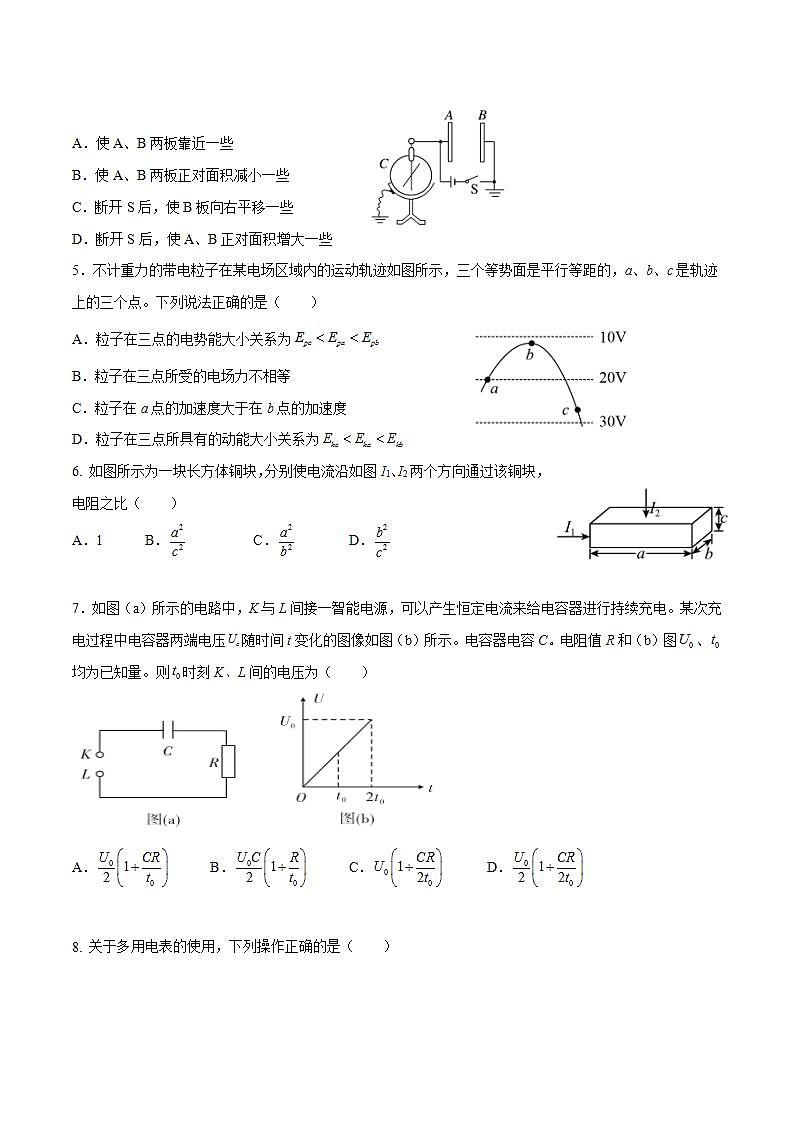

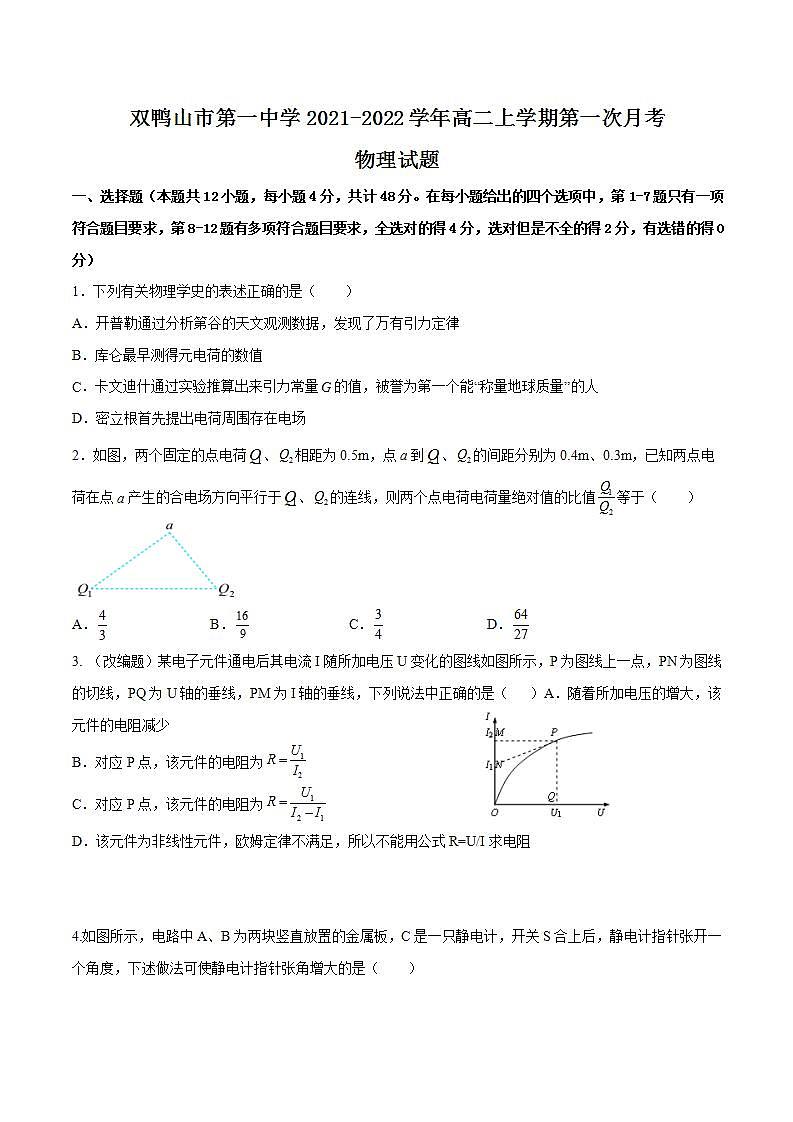

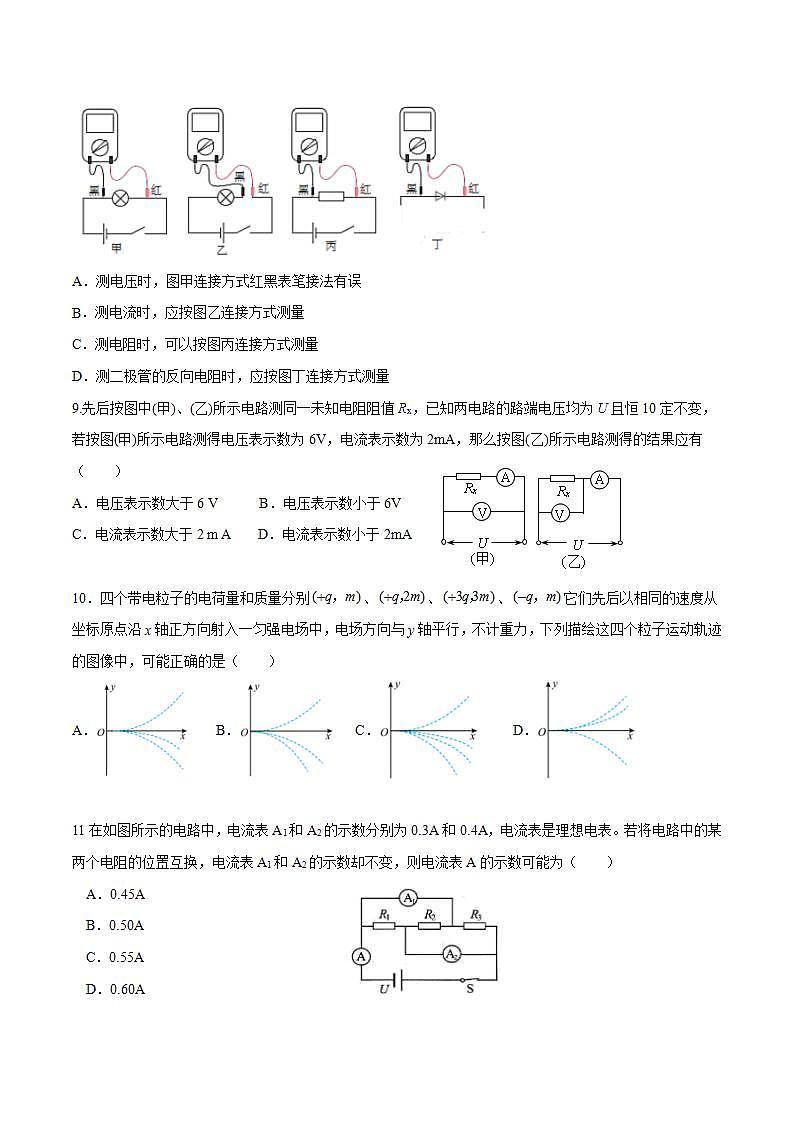

双鸭山市第一中学2021-2022学年高二上学期第一次月考物理试题一、选择题（本题共12小题，每小题4分，共计48分。在每小题给出的四个选项中，第1-7题只有一项符合题目要求，第8-12题有多项符合题目要求，全选对的得4分，选对但是不全的得2分，有选错的得0分）1．下列有关物理学史的表述正确的是（　　）A．开普勒通过分析第谷的天文观测数据，发现了万有引力定律B．库仑最早测得元电荷的数值C．卡文迪什通过实验推算出来引力常量的值，被誉为第一个能“称量地球质量”的人D．密立根首先提出电荷周围存在电场2．如图，两个固定的点电荷、相距为0.5m，点a到、的间距分别为0.4m、0.3m，已知两点电荷在点a产生的合电场方向平行于、的连线，则两个点电荷电荷量绝对值的比值等于（　　）                 A． B． C． D．3. （改编题）某电子元件通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是（   ）A．随着所加电压的增大，该元件的电阻减少B．对应P点，该元件的电阻为C．对应P点，该元件的电阻为D．该元件为非线性元件，欧姆定律不满足，所以不能用公式R=U/I求电阻  4.如图所示，电路中A、B为两块竖直放置的金属板，C是一只静电计，开关S合上后，静电计指针张开一个角度，下述做法可使静电计指针张角增大的是（　　） A．使A、B两板靠近一些B．使A、B两板正对面积减小一些C．断开S后，使B板向右平移一些D．断开S后，使A、B正对面积增大一些5．不计重力的带电粒子在某电场区域内的运动轨迹如图所示，三个等势面是平行等距的，a、b、c是轨迹上的三个点。下列说法正确的是（　　）A．粒子在三点的电势能大小关系为B．粒子在三点所受的电场力不相等C．粒子在a点的加速度大于在b点的加速度D．粒子在三点所具有的动能大小关系为6. 如图所示为一块长方体铜块，分别使电流沿如图I1、I2两个方向通过该铜块，电阻之比（　　）A．1      B． C． D． 7．如图（a）所示的电路中，K与L间接一智能电源，可以产生恒定电流来给电容器进行持续充电。某次充电过程中电容器两端电压随时间t变化的图像如图（b）所示。电容器电容C。电阻值R和（b）图、均为已知量。则时刻K、L间的电压为（　　）A． B． C． D． 8. 关于多用电表的使用，下列操作正确的是（　　）A．测电压时，图甲连接方式红黑表笔接法有误B．测电流时，应按图乙连接方式测量C．测电阻时，可以按图丙连接方式测量D．测二极管的反向电阻时，应按图丁连接方式测量9.先后按图中(甲)、(乙)所示电路测同一未知电阻阻值Rx，已知两电路的路端电压均为U且恒10定不变，若按图(甲)所示电路测得电压表示数为6V，电流表示数为2mA，那么按图(乙)所示电路测得的结果应有（    ）A．电压表示数大于6 V      B．电压表示数小于6VC．电流表示数大于2 m A    D．电流表示数小于2mA 10．四个带电粒子的电荷量和质量分别、、、它们先后以相同的速度从坐标原点沿x轴正方向射入一匀强电场中，电场方向与y轴平行，不计重力，下列描绘这四个粒子运动轨迹的图像中，可能正确的是（　　）A．    B．   C．     D． 11在如图所示的电路中，电流表A1和A2的示数分别为0.3A和0.4A，电流表是理想电表。若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（　　）A．0.45A B．0.50A    C．0.55A D．0.60A12.如图所示，M、N间电压恒定，当开关S合在a点时，电压表示数为10 V，电流表示数为0.2 A；当开关S合在b点时，电压表示数为12 V，电流表示数为0.15 A．可以推断  (      )A．Rx较准确的测量值是50ΩB．Rx较准确的测量值是80 ΩC．Rx的真实值是70 ΩD．电流表的内阻是20 Ω  二、实验题 （（1）（2）（3）（4）（7）每空1分，其他每空2分，共14分）13．（改编题）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：（1）用游标为20分度的卡尺测量其长度如图1，由图可知其长度L=___________mm；   （2）用螺旋测微器测量其直径如图2所示，由图可知其直径D=___________mm；   （3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘示数如图3所示，则该电阻的阻值约为___________ Ω（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R；电流表A1（量程0~5mA，内阻约50Ω）电流表A2（量程0~15mA，内阻约30Ω）电压表V1（量程0~3V，内阻约10kΩ）电压表V2（量程0~15V，内阻约25kΩ）直流电源E（电动势4V，内阻不计）滑动变阻器R1（阻值范围0~15Ω，允许通过的最大电流2.0A）滑动变阻器R2（阻值范围0~2kΩ，允许通过的最大电流0.5A）； 开关S；导线若干为使实验误差较小，要求测得多组数据进行分析，电流表选用__________，电压表选用__________，滑动变阻器选用__________，  （5）请在下面框中画出测量的电路图，并标明所用器材的代号，并用实线代替导线在甲图中链接实物图 （6）若已知伏安法测电阻电路中电压表和电流表示数分别用U和I表示，则用此法测出该圆柱体材料的电阻率= ___________。（不要求计算，用题中所给字母表示）(7)另一同学在其他实验中使用电表测量电压和电流，如图 电压表读数__________，电流表读数__________             三．计算题
14.（11分）电压表是测量电压的器材。已知某电路两端的电压为15V，为了保证电表的安全，现用量程为15V、内阻为的电压表与一阻值为的定值电阻串联在一起测量该电路两端的电压，此时电压表的读数为12V。（1）则应为多少？（2）如果将量程为15V、内阻为的电压表改装成量程为60V的电压表，则应串联阻值为多大的定值电阻？     15.(原创题)（12分）图中实线是匀强电场的电场线竖直向下，质量为0.2kg,电荷量为1x10-4C的带负电小球从A点竖直向下匀速到B点，A、B两点间距离为，g=10m/s2  ,若电场大小不变，将该电场方向改为与水平方向成，如右下图。同一带电小球从A点到B点仍做直线运动，求(1)匀强电场的电场强度？（2）施加的外力的最小值？(2)从A点到B点过程静电力做功？（计算结果可保留根号）     16（12分）．如图所示电路，电源提供的电压U=28V，电阻R0=2  ，电阻，，，C为水平放置的平行板电容器，其电容，两极板的间距取，结果均保留两位有效数字．开关S处于断开状态时，平行板电容器的电压是多大？所带电荷量是多少？开关S处于断开状态时，有一带电微粒恰好能在平行板电容器中静止不动，求该微粒的电性及比荷；在开关S由断开到闭合的过程中，流过电阻的电荷量为多少？   17．（13分）如图所示，在距离某平面高2h处有一抛出位置P，在距P的水平距离为处有一光滑竖直挡板AB，A端距该水平面距离为，A端上方整个区域内加有水平向左的匀强电场；B端与半径为的的光滑圆轨道BC连接.  一带电量大小为，质量为的小滑块，以某一初速度从P点水平抛出，恰好能从AB挡板的右侧沿ABCD路径运动到D点而静止。请完成下列问题（1）求出所加匀强电场的场强大小？（2）当滑块刚运动到C点时，求出对圆轨道的压力？
高二物理月考参考答案1．C 2．D  3．B  4．C  5．A  6．B  7．A  8．AB  9．BC  10．AD  11．BC  12.BC13．50.15    4.700    220   A2   U1    R1        2.20V  18.1-18.4A15.（1）小球匀速运动：qE=mg 所以E=2x104v/m（2）由做直线运动的条件可知：F=qEsin30=1N（）A点到B点的过程：WAB=qEdcos30=0.04J=0.07 16．（1）24V；7.210-11C；（2）4.210-3C/kg；（3）9.010-12C【分析】（1）当开关S断开时，电容器的电压等于电阻R2两端的电压，根据欧姆定律及串联电路电压的分配关系，利用比例法可求电容器的电压和电量．（2）开关S断开时带电油滴恰好静止在水平放置的平行金属板正中间，电场力与重力平衡，即可求出该微粒的电性及比荷．（3）当S闭合后，电阻R3与R1并联，电容器的电压等于电阻R3两端的电压，求出电容器的电量，再求出电容器电量的变化量，即为流过R2的总电量．【详解】（1）断开时，电阻R3两端电压即为平行板电容器的电压：U3==24V电容器上的电荷量：Q1=CU2=3.010-1224C=7.210-11C（2）设微粒质量为m，电量为q，由图可知，电容器的上极板带正电，微粒受到的电场力与重力大小相等，方向相反，所以该微粒带负电；当开关S断开时有：=mg可得该微粒比荷：=，代入数据得：=4.210-3C/kg（3）闭合后，R1与R2并联，外阻为：R并===6电容器上的电压为：U===21V则在开关S由断开到闭合的过程中，流过R2的电量为：Q=Q1-CU并代入数据得：Q=9.010-12C17题（1）设物块从P到A运动的时间为t，水平方向的加速度大小为a，物块能够沿AB下滑，说明在A点时水平方向速度为零，则：
水平方向：S=1/2at2，其中：a=qE/m，
竖直方向：2h-h=1/2gt2，
联立解得：E=3.6×105 V/m；
（2）从P点到C点根据动能定理可得：mg（2h+R）-qES=1/2mvC2−1/2mv02
其中v0=at
根据牛顿第二定律可得：FN−mg= mvC2 /R，
联立解得：FN =9N；
方向竖直向下
