物理九年级上册第四节 电流的测量精品课后练习题

这是一份物理九年级上册第四节 电流的测量精品课后练习题，共9页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

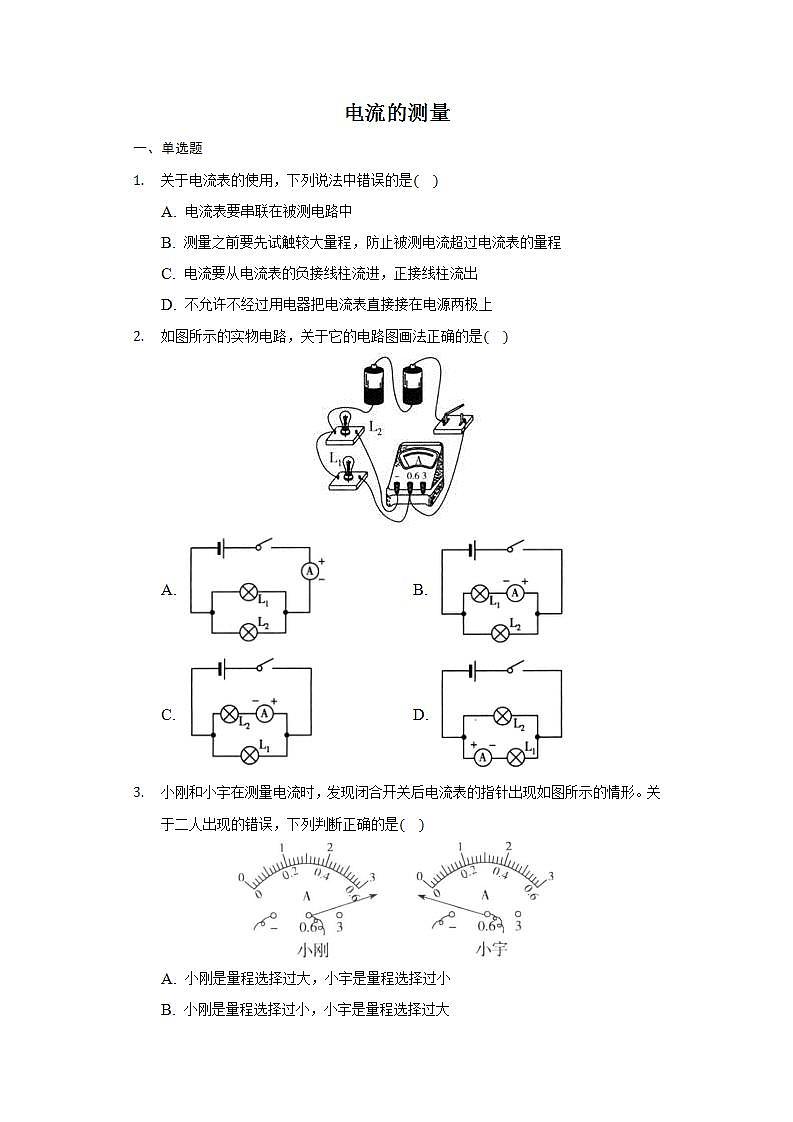

一、单选题
关于电流表的使用，下列说法中错误的是( )
A. 电流表要串联在被测电路中
B. 测量之前要先试触较大量程，防止被测电流超过电流表的量程
C. 电流要从电流表的负接线柱流进，正接线柱流出
D. 不允许不经过用电器把电流表直接接在电源两极上
如图所示的实物电路，关于它的电路图画法正确的是( )
A. B.
C. D.
小刚和小宇在测量电流时，发现闭合开关后电流表的指针出现如图所示的情形。关于二人出现的错误，下列判断正确的是( )
A. 小刚是量程选择过大，小宇是量程选择过小
B. 小刚是量程选择过小，小宇是量程选择过大
C. 小刚是量程选择过小，小宇是正、负接线柱接反
D. 小刚是正、负接线柱反接，小宇是量程选择过小

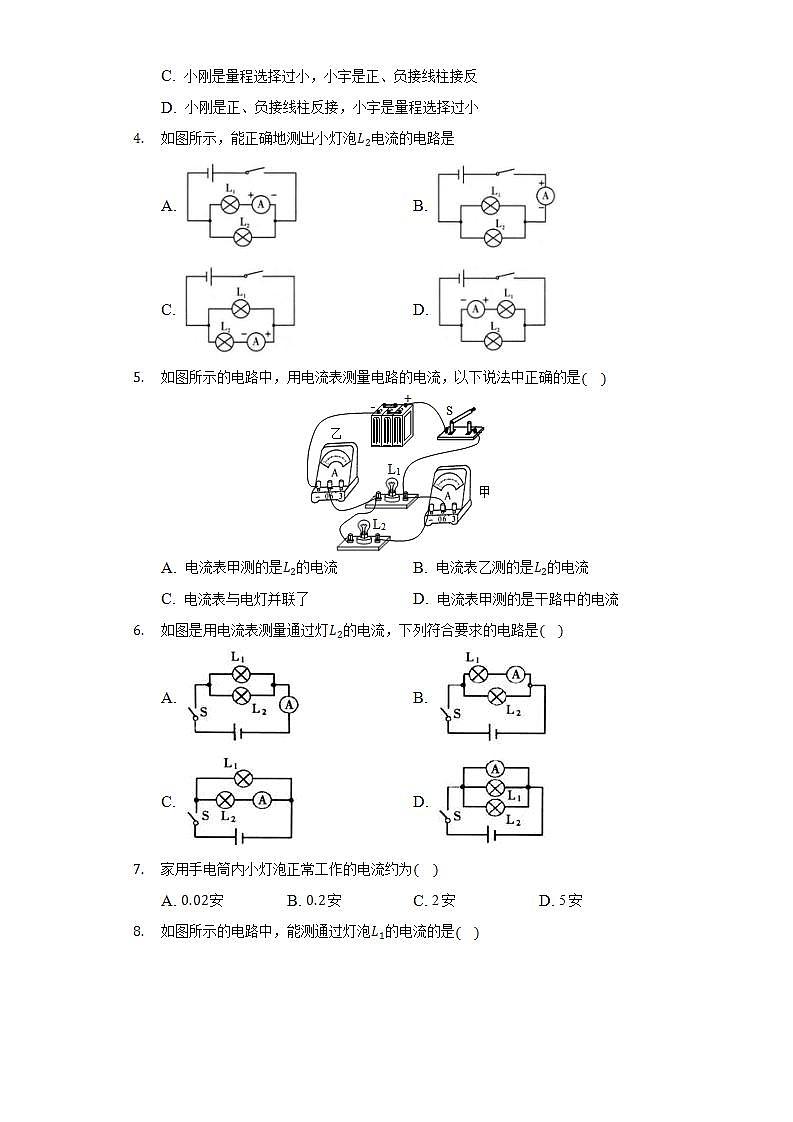

如图所示，能正确地测出小灯泡L2电流的电路是
A. B.
C. D.
如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是( )
A. 电流表甲测的是L2的电流B. 电流表乙测的是L2的电流
C. 电流表与电灯并联了D. 电流表甲测的是干路中的电流
如图是用电流表测量通过灯L2的电流，下列符合要求的电路是( )
A. B.
C. D.
家用手电筒内小灯泡正常工作的电流约为( )
A. 0.02安B. 0.2安C. 2安D. 5安
如图所示的电路中，能测通过灯泡L1的电流的是( )
A. B.
C. D.

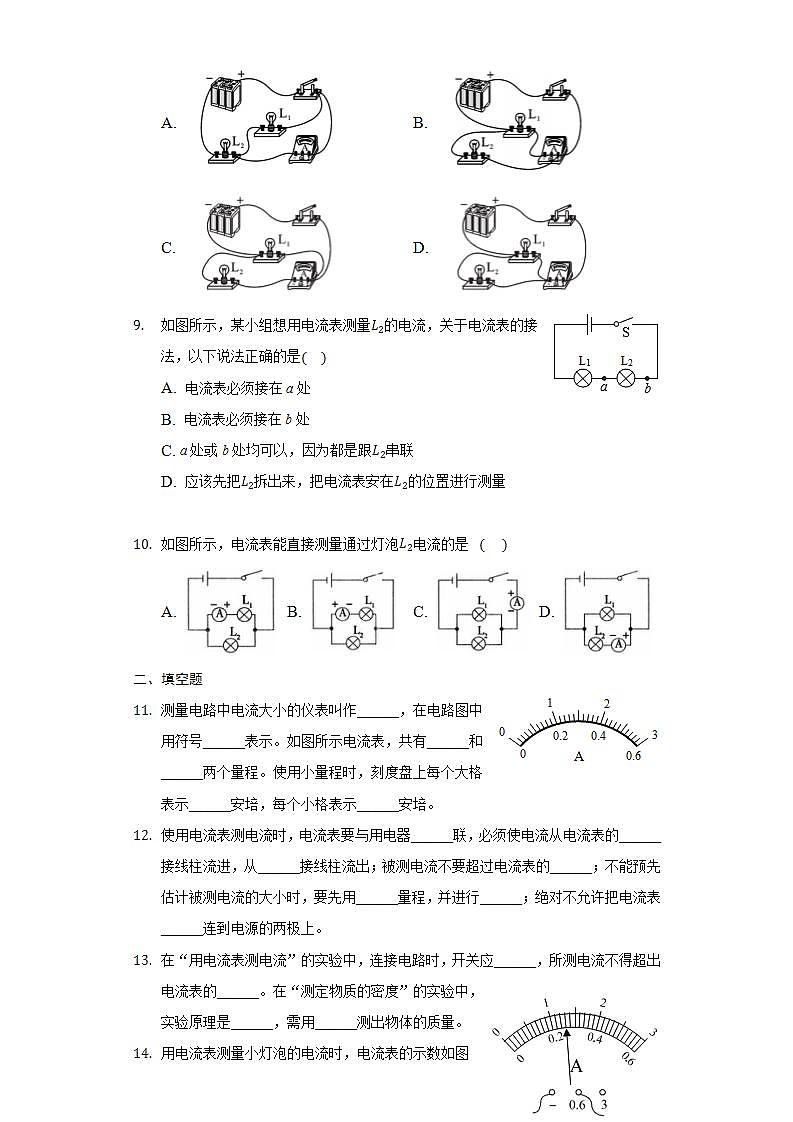

如图所示，某小组想用电流表测量L2的电流，关于电流表的接法，以下说法正确的是( )
A. 电流表必须接在a处
B. 电流表必须接在b处
C. a处或b处均可以，因为都是跟L2串联
D. 应该先把L2拆出来，把电流表安在L2的位置进行测量
如图所示，电流表能直接测量通过灯泡L2电流的是 ( )
A. B. C. D.
二、填空题
测量电路中电流大小的仪表叫作______，在电路图中用符号______表示。如图所示电流表，共有______和______两个量程。使用小量程时，刻度盘上每个大格表示______安培，每个小格表示______安培。
使用电流表测电流时，电流表要与用电器______联，必须使电流从电流表的______接线柱流进，从______接线柱流出；被测电流不要超过电流表的______；不能预先估计被测电流的大小时，要先用______量程，并进行______；绝对不允许把电流表______连到电源的两极上。
在“用电流表测电流”的实验中，连接电路时，开关应______，所测电流不得超出电流表的______。在“测定物质的密度”的实验中，实验原理是______，需用______测出物体的质量。
用电流表测量小灯泡的电流时，电流表的示数如图所示，则所选量程的最小刻度为______安，这时通过小灯泡的电流为______安，通电10秒钟，通过灯丝的电荷量为______库。
如图所示，用电流表测量并联电路中通过L1的电流大小，线头M应接______；测量通过灯泡L1和L2的总电流，线头M应接在______。
答案和解析
1.【答案】C
【解析】根据电流表的正确使用可知：电流表要串联在被测电路中，故A正确；测量之前要先试触较大量程，防止被测电流超过电流表的量程，故B正确；电流要从电流表的正接线柱流进，负接线柱流出，故C错误；不允许不经过用电器而把电流表直接接在电源两极上，否则会造成电源短路，故D正确。选C。
2.【答案】C
【解析】解析 由实物图可知，开关控制整个电路，两灯泡并联，电流表测量通过L2的电流，电流表按“正进负出”的接法接入电路，故C正确。
3.【答案】C
【解析】 当量程选择过大时，指针偏转的角度会较小，读数不准确；当量程选择过小时，指针会偏转过最大刻度线，可能会损坏电流表，故小刚同学是电流表所选量程过小。当电流表的正、负接线柱接反时，指针会向左偏，故小宇同学是正、负接线柱接反，故选C。
4.【答案】C
【解析】解：A、由图示电路图可知，电流表正负接线柱接反了，也没与L2串联，故不能测出小灯泡L2的电流，故A错误；
B、由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B错误；
C、由图示电路图可知，电流表与小灯泡L2串联，且电流从正极流入，负极流出，测量通过小灯泡L2的电流，故C正确；
D、由图示电路图可知，电流表与小灯泡L2并联，测量的是通过小灯泡L1的电流，不能测出通过小灯泡L2的电流，故D错误。
5.【答案】A
【解析】解：分析该图可知，两个灯泡并联，甲电流表测量的是L2的电流，乙电流表测量的是干路电流；故
A、电流表甲测的是L2的电流，故正确；
B、电流表乙测的是干路的电流，故错误；
C、电流表与电灯是串联的，故错误；
D、电流表乙测的是干路中的电流，故错误；
6.【答案】C
【解析】解：
A、电流表接在干路上，测的是干路的电流，故A错误；
B、电流表与L1串联，测的是L1的电流，故B错误；
C、电流表与L2串联，测L2的电流，故C正确；
D、电流表与灯泡并联，闭合开关会烧坏电流表，故D错误。
7.【答案】B
【解析】解：手电筒中小灯泡的工作电压约为2.5V，其灯丝电阻在12Ω左右，
所以小灯泡正常工作的电流约为I=UR=2.5V12Ω≈0.2A。
8.【答案】B
【解答】
A.图中电流表与L1并联，L1被短路，测L2的电流，故A错误；
B.L1和L2并联，电流表与L1串联，电流表测L1的电流，故B正确；
C.L1和L2并联，电流表与L2串联，测L2的电流，故C错误；
D.L1和L2并联，电流表测干路电流，故D错误。
故选B。

9.【答案】C
【解析】解：分析上图不难看出，此电路图中只有一条电流的路径，所以是串联电路，据串联电路中电流处处相等可知，想用电流表测量L2的电流，电流表放在a处或b处均可以．
10.【答案】D
【解析】 电流表要与所测量的电路串联，并且电流从“+”接线柱流入，从“−”接线柱流出．A项电流表测的是通过L1的电流；B项正、负接线柱接反了；C项测的是干路中的电流
11.【答案】电流表 0～0.6A 0～3A 0.2 0.02
【解析】解：电流可用电流表来测量，其在电路图中的符号是；
如图是实验室常用的电流表，它有三个接线柱，它有0～0.6A，0～3A两个量程，使用小量程时，刻度盘上每个大格表示0.2A，每个小格表示0.02A，即分度值为0.02A。
12.【答案】串 正 负 量程 大 试触 直接
【解析】解：使用电流表时要注意：电流表必须串联在被测电路中；必须使电流从电流表的正接线柱流入，负接线柱流出；被测电流不要超过电流表的量程，在不能估计被测电流大小时，先用最大量程，并进行试触，根据情况判断是否要改接小量程；绝对不允许不经过用电器，而把电流表直接接到电源两极，而损坏电流表。
故答案为：串；正；负；量程；大；试触；直接。
电流表的使用规则是：
①串联在电路中；②电流由正接线柱流入，负接线柱流出；③所测电流不能超过电流表的量程；④绝对不允许将电流表直接连在电源的两极上。
知道并理解电流表的正确使用是解决该题的关键。
13.【答案】断开 量程 ρ=mV 天平
【解析】解：
(1)在“用电流表测电流”的实验中，连接电路时，为防止电路中出现短路现象造成电源或用电器的损坏，开关应断开；
使用电流表时，要选择合适的量程，所测电流不得超过它的量程；
(2)在“测定物质密度”实验中，需要测出物体的质量和体积，利用密度公式ρ=mV计算物质的密度，所以实验原理是ρ=mV；
测量物体质量的仪器是天平。
故答案为：断开；量程；ρ=mV；天平。
(1)为保护电路，连接电路时开关应断开；
电流表的使用规则：①电流表要串联在电路中；
②电流要从“+“接线柱流入，从“−“接线柱流出(否则指针反转)；
③被测电流不要超过电流表的量程；
④绝对不允许不经过用电器而把电流表连到电源的两极上；
14.【答案】0.02 0.26 2.6
【解析】解：由图可知，电流表的量程为0～0.6A，表盘上有30个小格，则每一个小格的数值，即最小刻度为0.6A30=0.02A；
指针指在第13个小格上，电流表的示数为13×0.02A=0.26A；
通电10秒钟，通过灯丝的电荷量为Q=It=0.26A×10s=2.6C。
故答案为：0.02；0.26；2.6。
15.【答案】电流表的“0.6”接线柱 电流表的“−”接线柱上
【解析】解：电流表测量并联电路中通过灯L1的电流大小，线头M应接电流表的“0.6”接线柱；
要用电流表测量通过L1和L2两灯的总电流的大小，M线头应接电流表的“−”接线柱上。
故答案为：电流表的“0.6”接线柱；电流表的“−”接线柱上。
电流表的正确使用方法：①电流表应与被测电路串联；
②连接电流表时，应让电流从正接线柱流进，从负接线柱流出；
③被测电路中的电流不要超过电流表的量程；
④绝不允许不经过用电器而把电流表直接连到电源两极上。否则，会因电流过大，而损坏电源。根据电流表与被测电流串联进行分析；
根据电流表的正确使用方法将线头M按要求接入电路。
