物理第四节 变阻器优秀课后作业题

这是一份物理第四节 变阻器优秀课后作业题，共9页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

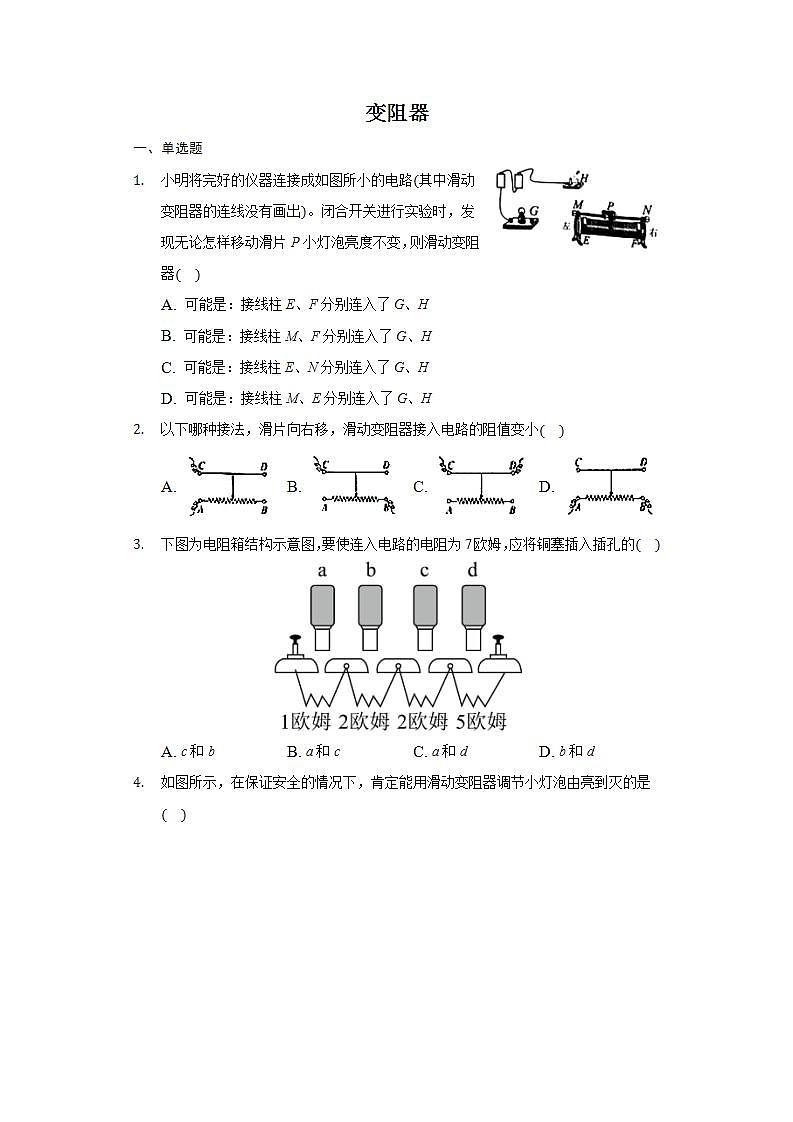

 变阻器一、单选题小明将完好的仪器连接成如图所小的电路其中滑动变阻器的连线没有画出。闭合开关进行实验时，发现无论怎样移动滑片P小灯泡亮度不变，则滑动变阻器A. 可能是：接线柱E、F分别连入了G、H
B. 可能是：接线柱M、F分别连入了G、H
C. 可能是：接线柱E、N分别连入了G、H
D. 可能是：接线柱M、E分别连入了G、H以下哪种接法，滑片向右移，滑动变阻器接入电路的阻值变小A.  B.  C.  D. 下图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的

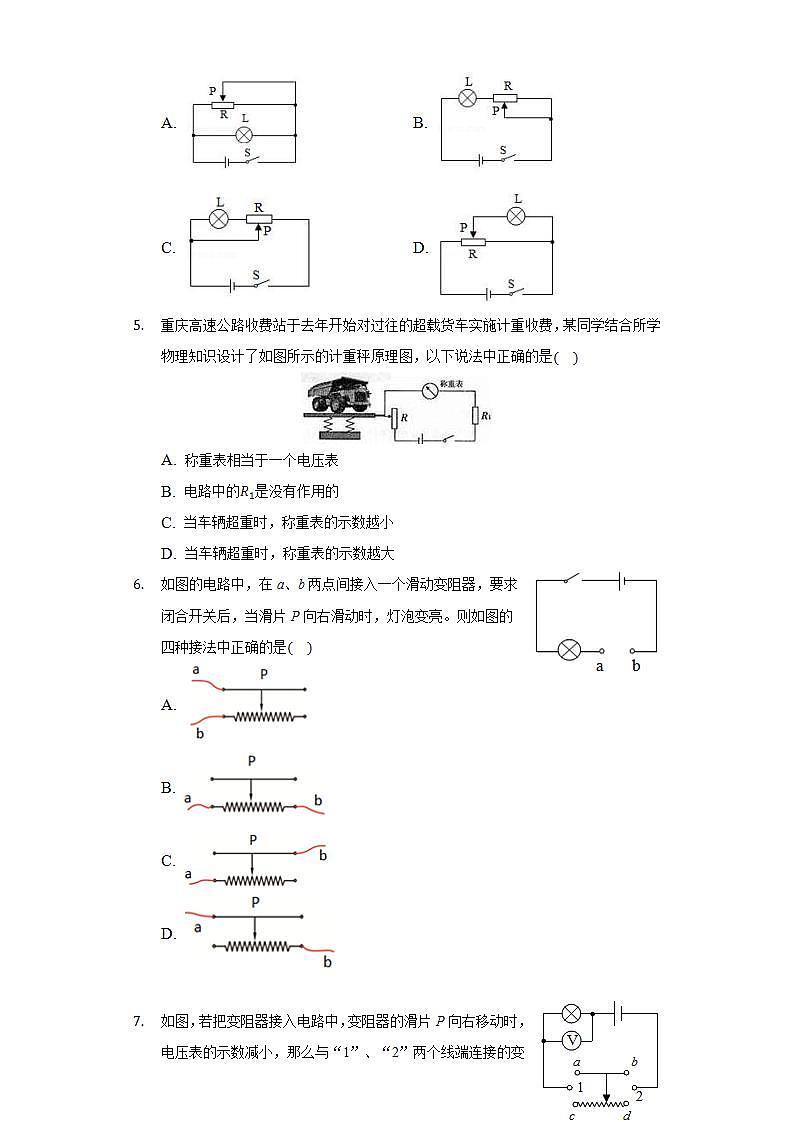

A. c和b B. a和c C. a和d D. b和d如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是A.  B.
C.  D. 重庆高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法中正确的是
A. 称重表相当于一个电压表
B. 电路中的是没有作用的
C. 当车辆超重时，称重表的示数越小
D. 当车辆超重时，称重表的示数越大如图的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。则如图的四种接法中正确的是A.
B.
C.
D.

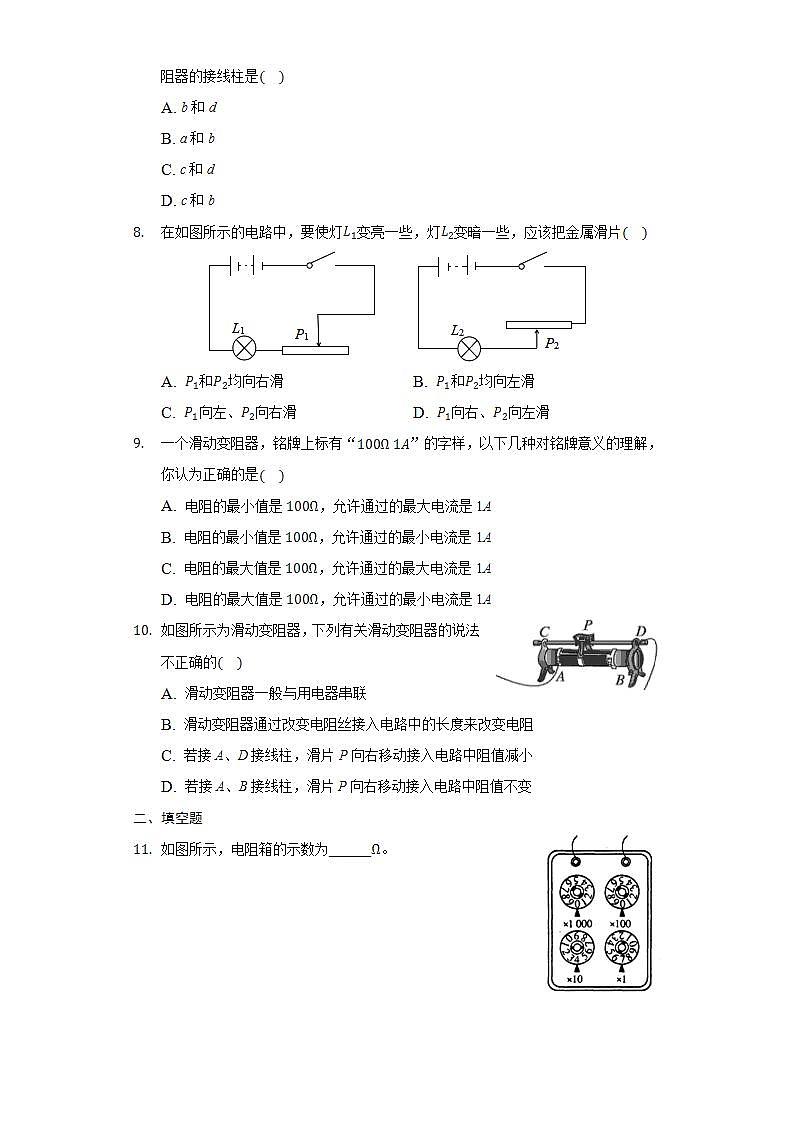

 如图，若把变阻器接入电路中，变阻器的滑片P向右移动时，电压表的示数减小，那么与“1”、“2”两个线端连接的变阻器的接线柱是A. b和d
B. a和b
C. c和d
D. c和b在如图所示的电路中，要使灯变亮一些，灯变暗一些，应该把金属滑片
A. 和均向右滑 B. 和均向左滑
C. 向左、向右滑 D. 向右、向左滑一个滑动变阻器，铭牌上标有“”的字样，以下几种对铭牌意义的理解，你认为正确的是A. 电阻的最小值是，允许通过的最大电流是1A
B. 电阻的最小值是，允许通过的最小电流是1A
C. 电阻的最大值是，允许通过的最大电流是1A
D. 电阻的最大值是，允许通过的最小电流是1A如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的A. 滑动变阻器一般与用电器串联
B. 滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻
C. 若接A、D接线柱，滑片P向右移动接入电路中阻值减小
D. 若接A、B接线柱，滑片P向右移动接入电路中阻值不变二、填空题如图所示，电阻箱的示数为______。




 某滑动变阻器上标有“  ”其中“”表示______ ，“”表示______ ；通常使用前应将滑动变阻器的滑动片调至______ 的位置，以达到保护电路的目的．如图所示，调节音量的电位器结构示意图，使用时，接线柱B必须接入电路，此电位器的实质是一个______。如果想在顺时针旋转滑动触头时音量变大，则还应将接线柱______填“A”或“C”接入电路。
 图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是______填“AP”或“BP”部分；若要使它连入电路的电阻减小，则滑动片P应向______。填“左”或“右”移动。

答案和解析1.【答案】A
 【解析】解：闭合开关进行实验时，发现无论怎样移动滑片P小灯泡亮度不变，说明电路是通路，但变阻器无法改变电阻大小，存在两种可能，一是都连上面两个接线柱，相当于导线，二是都连下面两个接线柱，相当于定值电阻。对照选项可知，只有A的说法正确。2.【答案】B
 【解析】解：
A、图中变阻器的左半段电阻丝接入电路，滑片向右移，变阻器接入电路的阻值变大，故A错误；
B、图中变阻器的右半段电阻丝接入电路，滑片向右移，变阻器接入电路的阻值变小，故B正确；
C、此时滑动变阻器接入电路的电阻为0，移动滑片时，阻值不变，故C错误；
D、图中整个电阻丝全部接入了电路，移动滑片时，变阻器接入电路的阻值不变，故D错误；3.【答案】B
【解答】
要使连入电路的电阻为，按电阻箱上的数据，，所以，应拔出相应的铜塞c、或b、，即插入a、或a、。
故选B。  4.【答案】D
 【解析】解：
A、图A中滑动变阻器与灯泡并联，当滑片P滑到左端时，会引起灯泡短路，实现灯泡由亮到灭，但此时电源短路不安全，故A错误；
B、图B中滑动变阻器与灯泡串联，当滑片P左右滑动时，只能改变灯泡亮度，不能使灯泡熄灭，故B错误。
C、图C中当滑片P滑到右端时，会引起电源短路，故C错误。
D、图D中滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡由亮到灭，故D正确。5.【答案】D
【解答】A.称重表与电阻串联，所以是一电流表，故A错误；
B.电路中的具有保护称重表的作用，故B错误；  ；
当车辆越重时，滑片向下滑，R的阻值变小，电路的电流变大，所以称重表的示数越大，故C错误、D正确。
故选D。  6.【答案】D【解析】解：要使滑片右移时，灯泡变亮，电流变大，滑动变阻器接入电阻减小，则接入电路的必须为右侧部分，故滑动变阻器应接入右下的接线柱；因上面的两个接线柱都接在同一个导线上，故上面接线柱接哪一个均可，故D正确。
7.【答案】D
 【解析】解：电压表并联在灯泡上，由得要使其示数减小应使电流减小，则滑动变阻器阻值应增大，若使触头向右移动时电阻增大，应将滑动变阻器的左侧接入电路，即：c和b，或c和a。8.【答案】B
 【解析】解：
由左图可知，灯泡和滑动变阻器串联，要使灯泡变亮，则灯泡分得的电压变大，滑动变阻器分担的电压变小；根据“串联电路中电阻越大分得的电压越大、反之越小”可知，应减小滑动变阻器接入电路中的电阻，即变阻器的滑片应向左移动；
右图中，灯泡和滑动变阻器串联，要使灯变暗一些，则灯泡分得的电压变小，滑动变阻器分担的电压变大，应增大滑动变阻器接入电路中的电阻，即变阻器的滑片应向左移动；
综上分析，要使灯变亮一些，灯变暗一些，应该把金属滑片和均向左滑。9.【答案】C
 【解析】解：铭牌上标有“”，含义是滑动变阻器的接入电路的电阻范围，电阻的最大值是，允许通过的最大电流是1A。
故选：C。
滑动变阻器的铭牌上标有“”的字样，其含义是滑动变阻器连入电路的最大阻值，允许通过的最大电流。
掌握滑动变阻器的结构、原理、作用、接线柱的接法、连入电路的方式、铭牌参数的含义等等。10.【答案】C【解析】解：
A.要使滑动变阻器改变用电器两端的电压和通过的电流，滑动变阻器应与用电器串联，故A正确；
B.滑动变阻器是靠改变电阻丝接入电路中的长度来改变电阻，故B正确；
C.若接A、D接线柱，变阻器滑片左侧的电阻丝接入电路中，滑片P向右移动时，接入电路中电阻丝的长度变长，阻值增大，故C错误；
D.若接A、B接线柱，滑动变阻器的电阻丝全部接入电路中，滑片P向右移动接入电路中阻值不变，故D正确。11.【答案】47【解析】解：
电阻箱的示数：。
12.【答案】滑动变阻器的最大阻值是；允许通过的最大电流是；阻值最大
 【解析】解：滑动变阻器上标有“”字样，这表示此滑动变阻器的最大阻值是，允许通过的最大电流是，通常在使用前应将电阻值调至最大阻值处，才能起到保护电路的作用．
 13.【答案】滑动变阻器  C【解析】解：
根据电位器的使用方法，将BA或BC接入电路中，转动旋钮带动滑动触头滑动，可见电位器就是一个滑动变阻器，转动旋钮改变了接入电路的电阻，从而改变了电路中是电流，达到调节收音机音量的目的；
故如果想在顺时针旋转滑动触头时音量变大，应使接入电路的电阻减小，根据可知，电路中的电流会变大，即音量增大，故应将接线柱C接入电路。
14.【答案】 AP ，左【解析】【解答】
因为电阻丝被接入电路中是由下面的接线柱决定的，即就是下面被连接的接线柱与滑片P之间的部分；
由图中可知：变阻器接入电路中的是AP段。当滑片P向左移动时，电阻的长度变短，即电阻变小。
故答案为：AP，左。
