人教版九年级全册第十五章 电流和电路综合与测试单元测试习题

这是一份人教版九年级全册第十五章 电流和电路综合与测试单元测试习题，共13页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

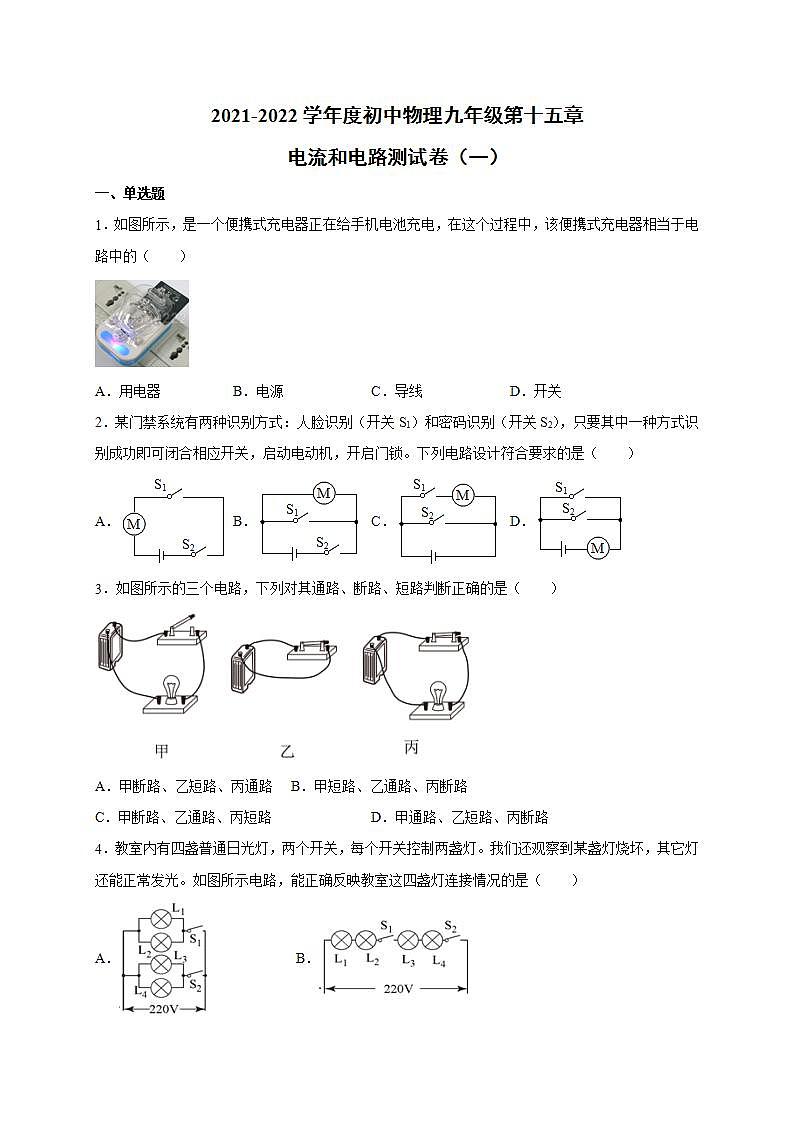

一、单选题
1．如图所示，是一个便携式充电器正在给手机电池充电，在这个过程中，该便携式充电器相当于电路中的（ ）
A．用电器B．电源C．导线D．开关
2．某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动电动机，开启门锁。下列电路设计符合要求的是（ ）
A．B．C．D．
3．如图所示的三个电路，下列对其通路、断路、短路判断正确的是（ ）
A．甲断路、乙短路、丙通路B．甲短路、乙通路、丙断路
C．甲断路、乙通路、丙短路D．甲通路、乙短路、丙断路
4．教室内有四盏普通日光灯，两个开关，每个开关控制两盏灯。我们还观察到某盏灯烧坏，其它灯还能正常发光。如图所示电路，能正确反映教室这四盏灯连接情况的是（ ）
A． B．
C． D．

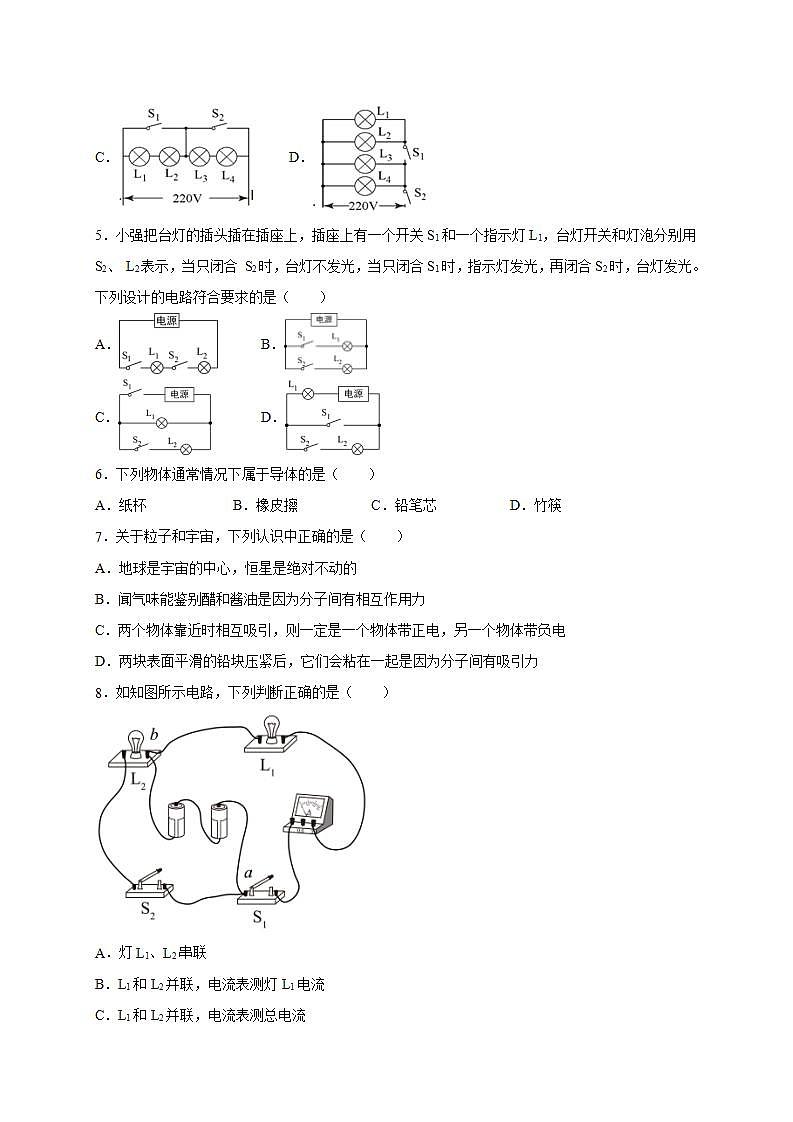

5．小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、 L2表示，当只闭合 S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
A． B．
C． D．
6．下列物体通常情况下属于导体的是（ ）
A．纸杯B．橡皮擦C．铅笔芯D．竹筷
7．关于粒子和宇宙，下列认识中正确的是（ ）
A．地球是宇宙的中心，恒星是绝对不动的
B．闻气味能鉴别醋和酱油是因为分子间有相互作用力
C．两个物体靠近时相互吸引，则一定是一个物体带正电，另一个物体带负电
D．两块表面平滑的铅块压紧后，它们会粘在一起是因为分子间有吸引力
8．如知图所示电路，下列判断正确的是（ ）
A．灯L1、L2串联
B．L1和L2并联，电流表测灯L1电流
C．L1和L2并联，电流表测总电流
D．L1和L2并联，电流表测L2电流

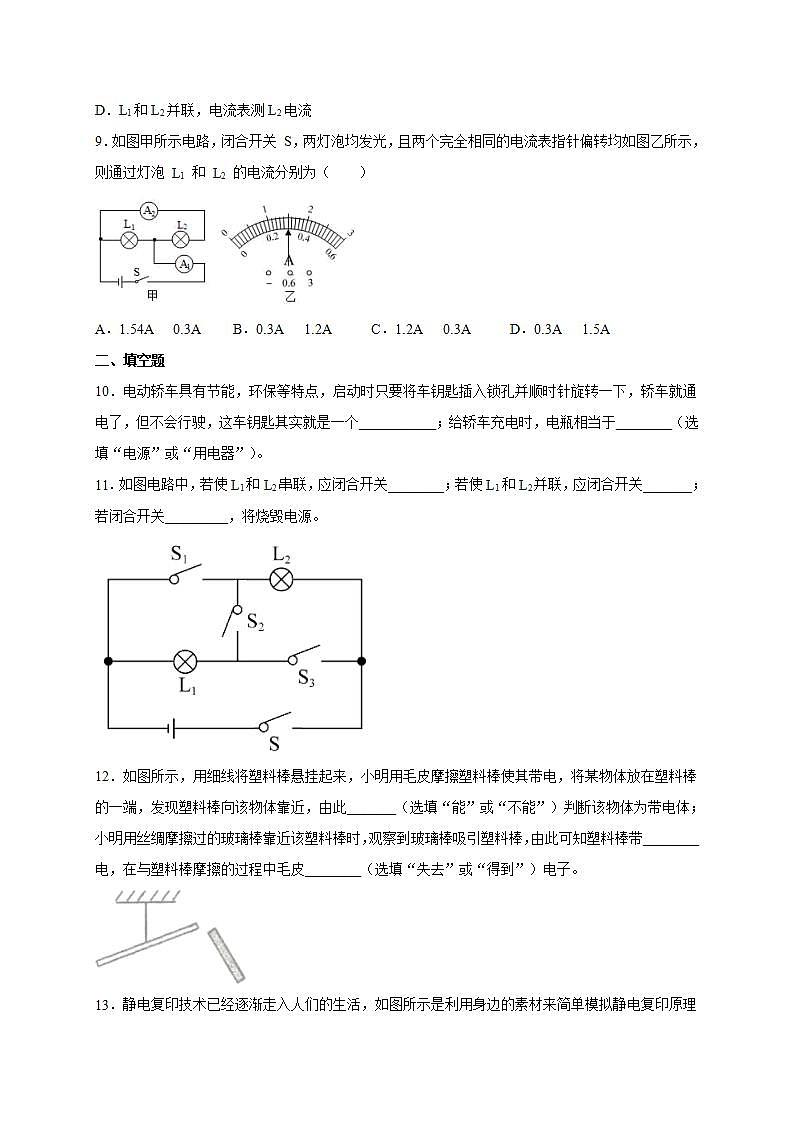

9．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（ ）
A．1.54A 0.3AB．0.3A 1.2AC．1.2A 0.3AD．0.3A 1.5A
二、填空题
10．电动轿车具有节能，环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，但不会行驶，这车钥匙其实就是一个___________；给轿车充电时，电瓶相当于________（选填“电源”或“用电器”）。
11．如图电路中，若使L1和L2串联，应闭合开关________；若使L1和L2并联，应闭合开关_______；若闭合开关_________，将烧毁电源。
12．如图所示，用细线将塑料棒悬挂起来，小明用毛皮摩擦塑料棒使其带电，将某物体放在塑料棒的一端，发现塑料棒向该物体靠近，由此_______（选填“能”或“不能”）判断该物体为带电体；小明用丝绸摩擦过的玻璃棒靠近该塑料棒时，观察到玻璃棒吸引塑料棒，由此可知塑料棒带________电，在与塑料棒摩擦的过程中毛皮________（选填“失去”或“得到”）电子。
13．静电复印技术已经逐渐走入人们的生活，如图所示是利用身边的素材来简单模拟静电复印原理的示意图，请依据图示及操作步骤，结合“人作为导体可以将电荷导走”的知识，简要说明其操作意图。
A．找一块塑料板，用丝绸快速摩擦整个板面
B．用干燥的手指在塑料板上写一个“大”字
C．将塑料板平放，上面均匀地撒上一层干木屑，再将塑料板缓慢竖起，随着静止在塑料板上木屑的滑落，一个“大”字就在塑料板上显现出来了
（操作意图）
（1）通过摩擦使盟料板___________；
（2）借助人体将“大”字部分的电荷___________；
（3） “大”字部分的干木屑滑落后，其他部分的干木屑被吸引是因为_________。
14．如图所示，电流表的示数为______。
15．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
16．在10秒内有2库的电荷量通过小灯泡的灯丝，则小灯泡灯丝中通过的电流为多少安培？
17．简单电路是由电源、开关、用电器和导线组成的。给充电宝充电时，充电宝相当于简单电路中的______；充电宝给手机充电时，充电宝相当于简单电路中的______。
三、作图题
18．请按图甲电路图，将图乙的实物图连接完整。
19．根据所示的实物图在右侧方框内画出相应的电路图。
四、实验题
20．电流表测电流的实验中：
(1)连接电路时由于不知电流大小，电流表量程应首先选用___________（大/小）量程。
(2)若某同学连接的电路如图甲所示，则电流表测的是灯___________的电流。合上开关后如果电流表的示数如图乙所示，则通过该灯的电流是___________A。
(3)若合上开关后，灯均亮，电流表指针不发生偏转，那么可能的原因是___________
A．电流表内部短路 B．开关处接触不良
C．开关短路 D．电源供电不足
五、计算题
21．如图所示，闭合开关S，电流表A的示数是0.6 A，电流表A1的示数是0.4 A，则
（1）通过灯L1的电流；
（2）通过灯L2的电流．
22．在如图所示的电路中，已知电流表A的读数是3A，流过L1的电流是流过L2的电流的2倍．求：
（1） 电流过L1、L2的电流分别是多大？
（2）两表分别应取多大的量程？
23．如图所示，电压为6V且保持不变，R1的阻值是10Ω，通过R2的电流为0.2A，求：
(1)通过R1的电流
(2)R2的阻值.
(3)电流表的示数.
参考答案
1．B
【详解】
便携式充电器在给手机电池充电的过程中，便携式充电器提供电能，相当于电源，故ACD不符合题意，B符合题意。
故选B。
2．D
【详解】
由题知，人脸识别（S1）、密码识别（S2），只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联后再与电动机串联，故D符合题意。
故选D。
3．A
【详解】
甲图电路由于开关断开，则是断路；乙图开关闭合，会造成电源短路；丙图的电路是处处连通的电路，属于通路。
故选A。
4．A
【详解】
根据题意知道，某盏灯烧坏，其它灯还能正常发光，即日光灯间互不影响，所以教室内四盏日光灯应并联，它们共由两个开关控制，且每个开关控制两盏灯，说明每一个开关应与两个并联的灯串联，即两个开关互不影响，故只有A正确。
故选A。
5．C
【详解】
A．图中指示灯、台灯、两开关串联，只有两开关同时闭合，指示灯、台灯才能亮，故A不符合题意；
B．图中指示灯、台灯并联，开关S1控制指示灯，开关S2控制台灯，开关S1闭合指示灯亮，开关S2闭合台灯亮，故B不符合题意；
C．图中S2与台灯串联后与指示灯并联，再与开关S1串联，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光，故C符合题意；
D．由电路图可知，当只闭合S2时，指示灯L1和台灯L2串联，两者均发光，故D不符合题意。
故选C。
6．C
【详解】
A．纸杯不容易导电，是绝缘体，故A不符合题意；
B．橡皮擦不容易不导电，所以橡皮擦是绝缘体，故B不符合题意；
C．铅笔芯内含石墨，石墨容易导电，所以铅笔芯是导体，故C符合题意；
D．竹筷不容易导电，是绝缘体，故D不符合题意。
故选C。
7．D
【详解】
A．地球不是宇宙的中心，恒星只是保持相对静止，不是绝对不动，故A错误；
B．闻气味能鉴别醋和酱油是因为分子在永不停息地做无规则运动，故B错误；
C．两个物体靠近时相互吸引，也有可能是一个带电，另一个不带电，故C错误；
D．两块表面平滑的铅块压紧后，会粘在一起是由于分子间有吸引力使得铅块不容易分开，故D正确。
故选D。
8．B
【详解】
由实物图知，电流从电源的正极出来，分成两支路，其中一支路电流经开关S2、灯L2回到电源负极，另一支路电流经S1、电流表、灯L1回到电源负极，所以两灯并联在电路中，电流表测L1的电流，故ACD错误，B正确。
9．C
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数
I=1.5A
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数
I2=0.3A
则灯L1中的电流
I1=I-I2=1.5A-0.3A=1.2A
故ABD不符合题意，C符合题意。
故选C。
10．开关 用电器
【详解】
[1]只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，说明车钥匙相当于开关。
[2]电瓶充电时是将电能转化为化学能，电瓶相当于用电器。
11．S2 S1、S3 S1、S2、S3
【详解】
[1]如图电路中，若使L1和L2串联，则电流的路径只有一条，电流要分别经过L1和L2，应闭合开关S2。
[2]若使L1和L2并联，则电流的路径有两条，两条电流分别经过两个灯泡，应闭合开关S1、S3。
[3]若同时闭合开关三个开关S1、S2、S3，则电源的两端被导线相连，电源会短路，将烧毁电源。
12．不能 负 失去
【详解】
[1]带电体除了吸引带有异种电荷的物体外，还可以吸引不带电的物体，所以把一个小物体放在带电塑料棒一端的附近，发现塑料棒向物体靠近，不能判定物体是否带电。
[2][3]丝绸摩擦过的玻璃棒带正电，带电塑料棒与它相互吸引，所以塑料棒带的应该是与玻璃棒相反的电荷，故塑料棒带负电，塑料棒容易得到电子，在与塑料棒摩擦的过程中毛皮失去电子。
13．带电 导走 由于带电体具有吸引轻小物体的性质，“大”字以外区域的塑料板吸附木屑；塑料板竖立时，“大”字区域内的木屑由于重力作用而滑落。
【详解】
(1)[1]用丝绸快速摩擦整个塑料板面，由于摩擦使整块塑料板带电。
(2)[2] 由于人作为导体可以将电荷导走，因此用干燥的手指在塑料板上写“答”字时，人将“大”字区域内的电荷导走。
(3)[3]由于带电体能吸引轻小物体，所以在平放的塑料板上面均匀地撒上一层干木屑时，塑料板上带电区域把木屑吸住；将塑料板缓慢竖起，塑料板上“大”字区域内的木屑，由于没有电荷吸引而在重力作用下滑落。
14．0.34
【详解】
由图可知：电流表的量程应0～0.6A，分度值为0.02A，所以电流表的示数为0.34A。
15．0.2 0.4
【详解】
[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
16．0.2A
【详解】
电流是指单位时间内通过导体横截面的电荷量。小灯泡灯丝中通过的电流为
I=
答：小灯泡灯丝中通过的电流为0.2A。
17．用电器 电源
【详解】
[1]充电宝在充电时消耗电能转化为化学能储存起来，相当于用电器。
[2]充电宝给手机充电时，为手机提供电能，此时充电宝相当于电源。
18．
【详解】
由图甲可知灯泡和电铃并联，开关S1在干路控制整个电路，S2在电铃所在支路，实物图连接如下：
19．
【详解】
根据实物图可以判断出灯泡L1和L2并联；开关S接在干路上，控制干路电流；开关S1与L1串联，控制通过L1的电流。根据以上信息可以画出相对应的电路图，如下所示：
20．大 L2 0.46 A
【详解】
(1)[1]连接电路时，开关应断开，电流表应选用较大的量程进行试触，防止超过量程。
(2)[2]由图甲知，电流表与L2串联，所以测量通过L2的电流。
[3]电流表的量程为0~0.6A，分度值为0.02A，示数为0.46A。
(3)[4]电流表的示数为零，灯泡都发光，则不可能是电路断路，则是由于电流表短路而造成的。
21．0.4A 0.2A
【详解】
解答：由电路图知,两灯泡并联,电流表A测干路电流,电流表A1测流过灯泡L1的电流，I1＝0.4A；
由并联电路特点知,流过灯泡L2的电流I2＝I−I1＝0.6A−0.4A＝0.2A.
22．（1）2A 1A （2）都应选择0～3A的量程
【解析】试题分析：根据并联电路的电流特点：干路电流等于各支路电流之和进行解答。
（1）根据题意：
则： ， ，解得： ，
（2）由图得：A1测量I1，电流为2A，
根据实验室常用电流表有两个量程：0-0.6A；0-3A，应选择0-3A的量程；
电流表A测量干路电流为3A，所以也要选用0-3A的量程。
答案：（1）2A 1A （2）都应选择0～3A的量程
23．（1）0.6A；（2）30Ω；（3）0.8A.
【解析】
由题意知，两电阻串联，电流表测量干路中电流，根据欧姆定律和并联电路的特点即可解答．
通过R1的电流：；
（2）R2的阻值：
（3）电流表的示数为电路中的总电流，即：

答：（1）通过R1的电流 为0.6A；
（2）R2的阻值为30Ω；
（3）电流表的示数为0.8A．
