考点一 电磁感应中的动力学问题
师生共研

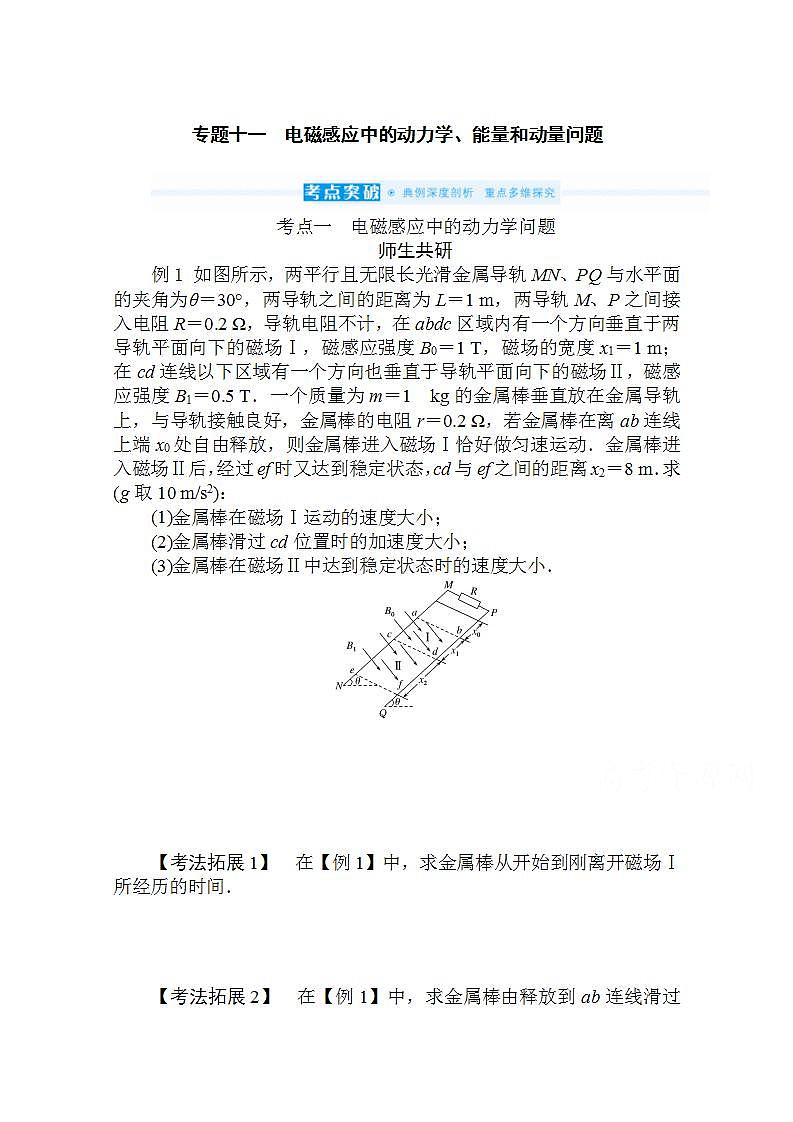

例1 如图所示，两平行且无限长光滑金属导轨MN、PQ与水平面的夹角为θ＝30°，两导轨之间的距离为L＝1 m，两导轨M、P之间接入电阻R＝0.2 Ω，导轨电阻不计，在abdc区域内有一个方向垂直于两导轨平面向下的磁场Ⅰ，磁感应强度B0＝1 T，磁场的宽度x1＝1 m；在cd连线以下区域有一个方向也垂直于导轨平面向下的磁场Ⅱ，磁感应强度B1＝0.5 T．一个质量为m＝1 kg的金属棒垂直放在金属导轨上，与导轨接触良好，金属棒的电阻r＝0.2 Ω，若金属棒在离ab连线上端x0处自由释放，则金属棒进入磁场Ⅰ恰好做匀速运动．金属棒进入磁场Ⅱ后，经过ef时又达到稳定状态，cd与ef之间的距离x2＝8 m．求(g取10 m/s2)：
(1)金属棒在磁场Ⅰ运动的速度大小；
(2)金属棒滑过cd位置时的加速度大小；
(3)金属棒在磁场Ⅱ中达到稳定状态时的速度大小．
【考法拓展1】 在【例1】中，求金属棒从开始到刚离开磁场Ⅰ所经历的时间．
【考法拓展2】 在【例1】中，求金属棒由释放到ab连线滑过的距离x0.
【考法拓展3】 在【例1】中，求金属棒从开始到在磁场Ⅱ中达到稳定状态这段时间中电阻R产生的热量．

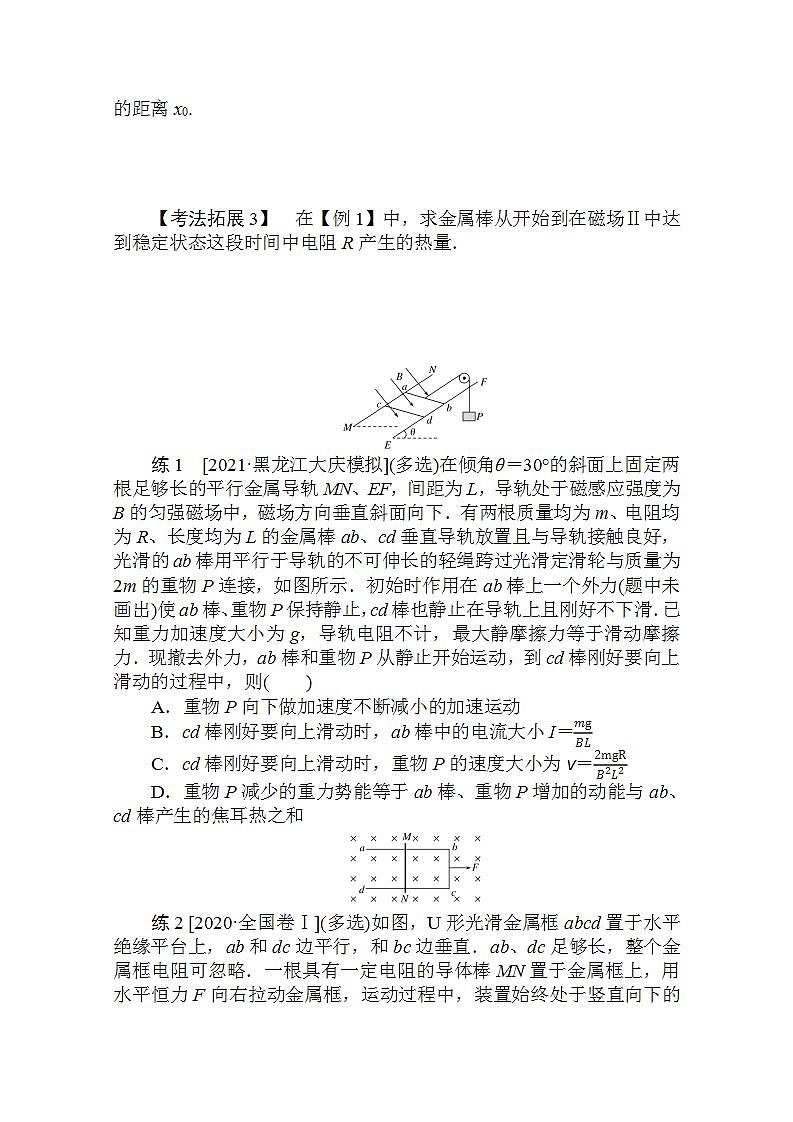

练1 [2021·黑龙江大庆模拟](多选)在倾角θ＝30°的斜面上固定两根足够长的平行金属导轨MN、EF，间距为L，导轨处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下．有两根质量均为m、电阻均为R、长度均为L的金属棒ab、cd垂直导轨放置且与导轨接触良好，光滑的ab棒用平行于导轨的不可伸长的轻绳跨过光滑定滑轮与质量为2m的重物P连接，如图所示．初始时作用在ab棒上一个外力(题中未画出)使ab棒、重物P保持静止，cd棒也静止在导轨上且刚好不下滑．已知重力加速度大小为g，导轨电阻不计，最大静摩擦力等于滑动摩擦力．现撤去外力，ab棒和重物P从静止开始运动，到cd棒刚好要向上滑动的过程中，则( )
A．重物P向下做加速度不断减小的加速运动
B．cd棒刚好要向上滑动时，ab棒中的电流大小I＝mgBL
C．cd棒刚好要向上滑动时，重物P的速度大小为v＝2mgRB2L2
D．重物P减少的重力势能等于ab棒、重物P增加的动能与ab、cd棒产生的焦耳热之和
练2 [2020·全国卷Ⅰ](多选)如图，U形光滑金属框abcd置于水平绝缘平台上，ab和dc边平行，和bc边垂直．ab、dc足够长，整个金属框电阻可忽略．一根具有一定电阻的导体棒MN置于金属框上，用水平恒力F向右拉动金属框，运动过程中，装置始终处于竖直向下的匀强磁场中，MN与金属框保持良好接触，且与bc边保持平行．经过一段时间后( )
A．金属框的速度大小趋于恒定值
B．金属框的加速度大小趋于恒定值
C．导体棒所受安培力的大小趋于恒定值
D．导体棒到金属框bc边的距离趋于恒定值

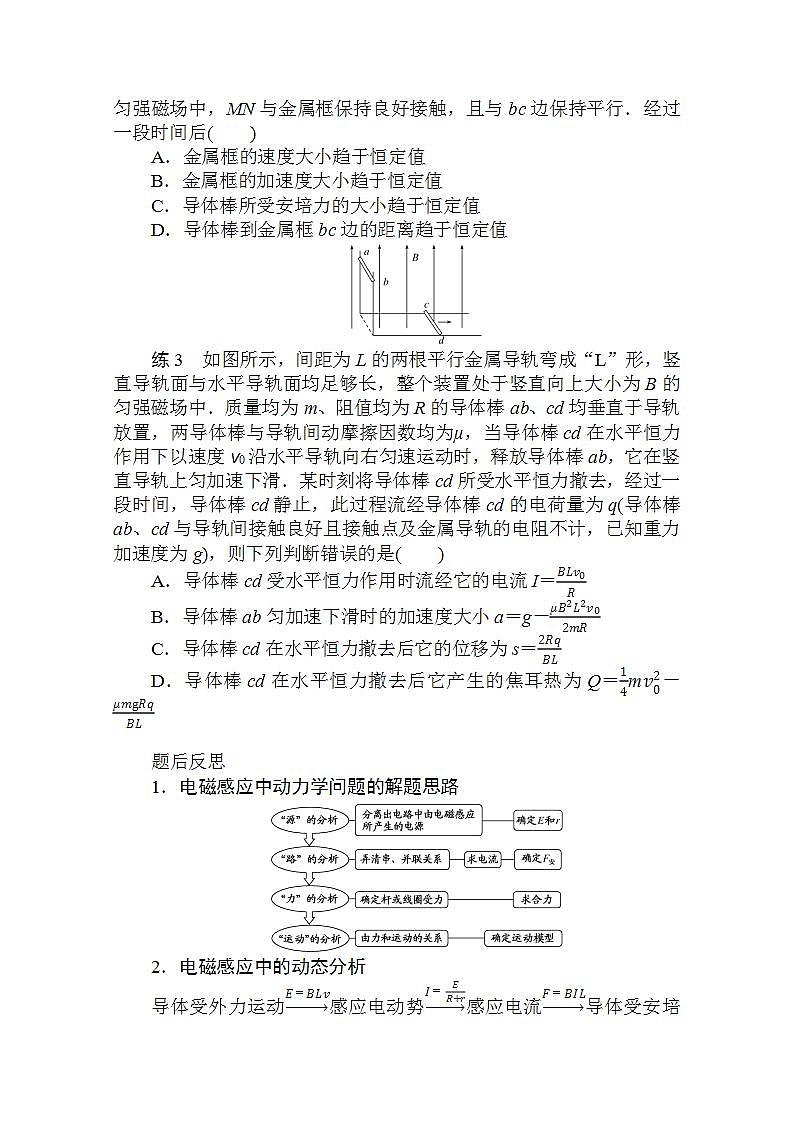

练3 如图所示，间距为L的两根平行金属导轨弯成“L”形，竖直导轨面与水平导轨面均足够长，整个装置处于竖直向上大小为B的匀强磁场中．质量均为m、阻值均为R的导体棒ab、cd均垂直于导轨放置，两导体棒与导轨间动摩擦因数均为μ，当导体棒cd在水平恒力作用下以速度v0沿水平导轨向右匀速运动时，释放导体棒ab，它在竖直导轨上匀加速下滑．某时刻将导体棒cd所受水平恒力撤去，经过一段时间，导体棒cd静止，此过程流经导体棒cd的电荷量为q(导体棒ab、cd与导轨间接触良好且接触点及金属导轨的电阻不计，已知重力加速度为g)，则下列判断错误的是( )
A．导体棒cd受水平恒力作用时流经它的电流I＝BLv0R
B．导体棒ab匀加速下滑时的加速度大小a＝g－μB2L2v02mR
C．导体棒cd在水平恒力撤去后它的位移为s＝2RqBL
D．导体棒cd在水平恒力撤去后它产生的焦耳热为Q＝14mv02－μmgRqBL
题后反思
1．电磁感应中动力学问题的解题思路
2．电磁感应中的动态分析
导体受外力运动E＝BLv感应电动势I＝ER+r感应电流F＝BIL导体受安培力―→合力变化F合＝ma加速度变化―→速度变化―→临界状态．
考点二 电磁感应中的能量问题
多维探究
1．能量转化
2．求解焦耳热Q的三种方法
3．解题的一般步骤
(1)确定研究对象(导体棒或回路)；
(2)弄清电磁感应过程中哪些力做功，以及哪些形式的能量相互转化；
(3)根据功能关系或能量守恒定律列式求解．
题型1|由焦耳定律求解焦耳热
例2 小明设计的电磁健身器的简化装置如图所示，两根平行金属导轨相距l＝0.50 m，倾角θ＝53 °，导轨上端串接一个R＝0.05 Ω的电阻．在导轨间长d＝0.56 m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B＝2.0 T．质量m＝4.0 kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连．CD棒的初始位置与磁场区域的下边界相距s＝0.24 m．一位健身者用恒力F＝80 N拉动GH杆，CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直．当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置(重力加速度g取10 m/s2，sin 53°＝0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)．求：
(1)CD棒进入磁场时速度v的大小．
(2)CD棒进入磁场时所受的安培力FA的大小．
(3)在拉升CD棒的过程中，健身者所做的功W和电阻产生的焦耳热Q.
题型2|由安培力做功求解焦耳热
例3 如图所示，足够长的粗糙斜面与水平面成θ＝37°角放置，在斜面上虚线cc′和bb′与斜面底边平行，且两线间距为d＝0.1 m，在cc′、bb′围成的区域内有垂直斜面向上的有界匀强磁场，磁感应强度为B＝1 T；现有一质量为m＝10 g，总电阻为R＝1 Ω，边长也为d＝0.1 m的正方形金属线圈MNPQ，其初始位置PQ边与cc′重合，现让金属线圈以一定初速度沿斜面向上运动，当金属线圈从最高点返回到磁场区域时，线圈刚好做匀速直线运动．已知线圈与斜面间的动摩擦因数为μ＝0.5，取g＝10 m/s2，不计其他阻力，求：(取sin 37°＝0.6，cs 37°＝0.8)
(1)线圈向下返回到磁场区域时的速度大小；
(2)线圈向上离开磁场区域时的动能；
(3)线圈向下通过磁场区域过程中，线圈中产生的焦耳热．
题型3|由能量守恒或功能关系求解焦耳热
例4 [2021·广州市模拟]如图甲所示，空间存在B＝0.5 T、方向竖直向下的匀强磁场，MN、PQ是水平放置的平行长直导轨，其间距L＝0.2 m，R是连在导轨一端的电阻，ab是跨接在导轨上质量m＝0.1 kg的导体棒．从零时刻开始，对ab施加一个大小为F＝0.45 N、方向水平向左的恒定拉力，使其从静止开始沿导轨滑动，滑动过程中棒始终保持与导轨垂直且接触良好，图乙是棒的v ­ t图象，其中AO是图象在O点的切线，AB是图象的渐近线．除R以外，其余部分的电阻均不计．设最大静摩擦力等于滑动摩擦力．已知当棒的位移为100 m时，其速度达到了最大速度10 m/s.求：
(1)R的阻值；
(2)在棒运动100 m过程中电阻R上产生的焦耳热．
练4 [2020·济南模拟]如图所示，水平传送带上放置n个相同的正方形闭合导线圈，每个线圈的质量均为m，电阻均为R，边长均为L，线圈与传送带间的动摩擦因数均为μ，线圈与传送带共同以速度v0匀速向右运动．MN与PQ为匀强磁场的边界，平行间距为d(L
