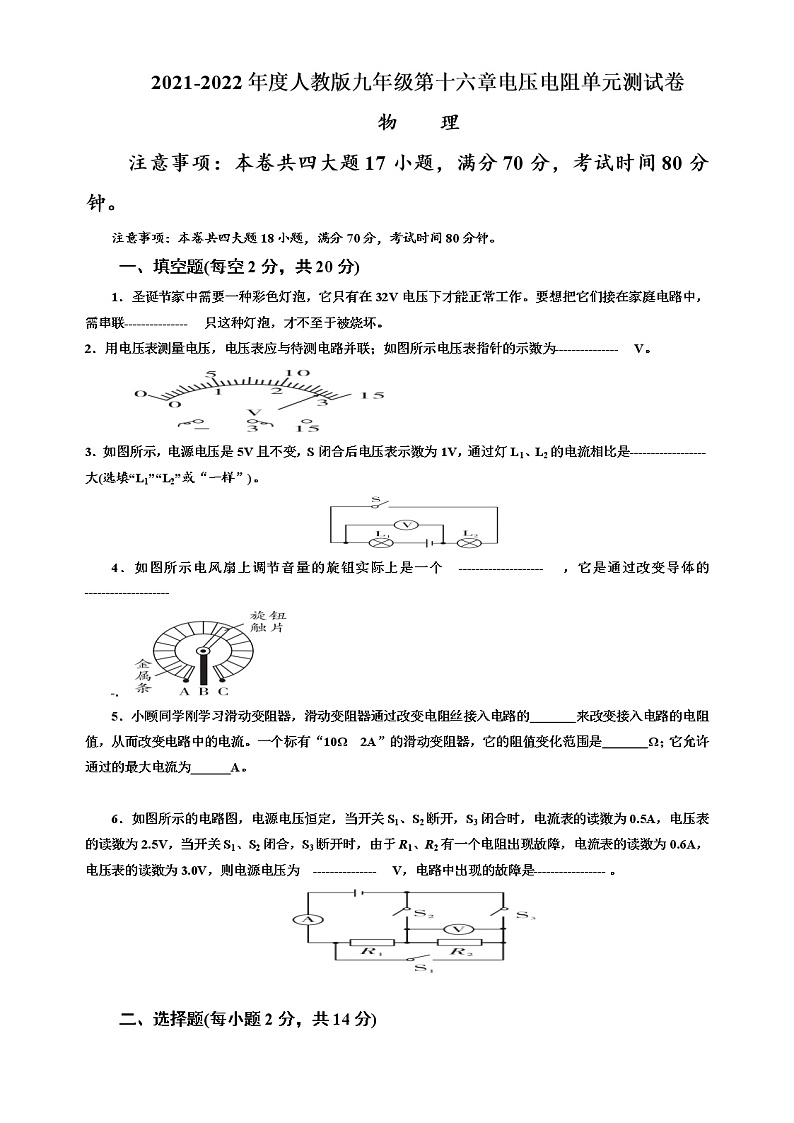

2021-2022年度人教版九年级第十六章电压电阻单元测试卷

物　　理

注意事项：本卷共四大题17小题，满分70分，考试时间80分钟。

注意事项：本卷共四大题18小题，满分70分，考试时间80分钟。

一、填空题(每空2分，共20分)

1．圣诞节家中需要一种彩色灯泡，它只有在32V电压下才能正常工作。要想把它们接在家庭电路中，需串联---------------　只这种灯泡，才不至于被烧坏。

2．用电压表测量电压，电压表应与待测电路并联；如图所示电压表指针的示数为---------------　V。

3．如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，通过灯L1、L2的电流相比是------------------　大(选填“L1”“L2”或“一样”)。

4．如图所示电风扇上调节音量的旋钮实际上是一个　--------------------　，它是通过改变导体的　--------------------

-.

5．小顾同学刚学习滑动变阻器，滑动变阻器通过改变电阻丝接入电路的　   　来改变接入电路的电阻值，从而改变电路中的电流。一个标有“10Ω　2A”的滑动变阻器，它的阻值变化范围是　   　Ω；它允许通过的最大电流为　  　A。

6．如图所示的电路图，电源电压恒定，当开关S1、S2断开，S3闭合时，电流表的读数为0.5A，电压表的读数为2.5V，当开关S1、S2闭合，S3断开时，由于R1、R2有一个电阻出现故障，电流表的读数为0.6A，电压表的读数为3.0V，则电源电压为　---------------　V，电路中出现的故障是-----------------。

二、选择题(每小题2分，共14分)

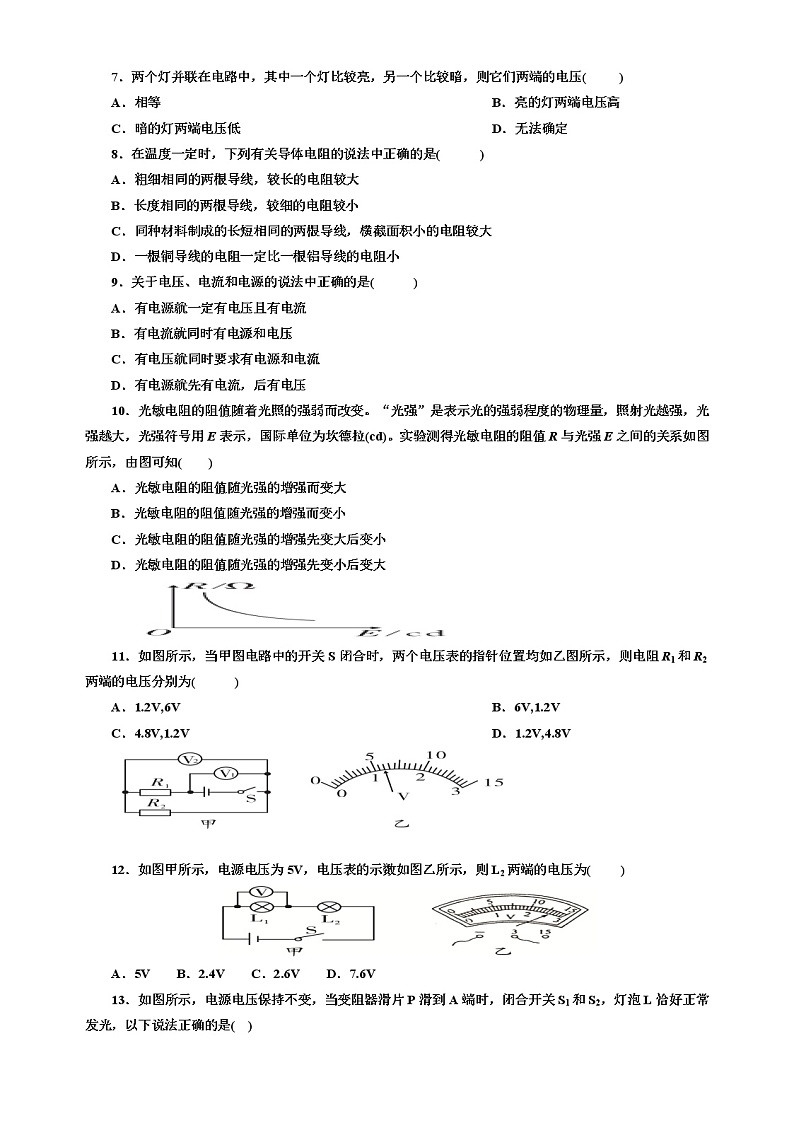

7．两个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压(　   )

A．相等　　　　　　　　   B．亮的灯两端电压高

C．暗的灯两端电压低　   D．无法确定　

8．在温度一定时，下列有关导体电阻的说法中正确的是(　    )

A．粗细相同的两根导线，较长的电阻较大

B．长度相同的两根导线，较细的电阻较小

C．同种材料制成的长短相同的两根导线，横截面积小的电阻较大

D．一根铜导线的电阻一定比一根铝导线的电阻小

9．关于电压、电流和电源的说法中正确的是(　  　)

A．有电源就一定有电压且有电流　　　　　　

B．有电流就同时有电源和电压

C．有电压就同时要求有电源和电流

D．有电源就先有电流，后有电压

10．光敏电阻的阻值随着光照的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉(cd)。实验测得光敏电阻的阻值R与光强E之间的关系如图所示，由图可知(　　)

A．光敏电阻的阻值随光强的增强而变大

B．光敏电阻的阻值随光强的增强而变小

C．光敏电阻的阻值随光强的增强先变大后变小

D．光敏电阻的阻值随光强的增强先变小后变大

11．如图所示，当甲图电路中的开关S闭合时，两个电压表的指针位置均如乙图所示，则电阻R1和R2两端的电压分别为(　  　)

A．1.2V,6V   B．6V,1.2V

C．4.8V,1.2V   D．1.2V,4.8V

12．如图甲所示，电源电压为5V，电压表的示数如图乙所示，则L2两端的电压为(　 　)

A．5V　  B．2.4V　  C．2.6V　  D．7.6V

13．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是(  )

A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光

B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光

C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光

D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光

三、实验题(第14小题6分每空3分，第15小题10分，共16分)

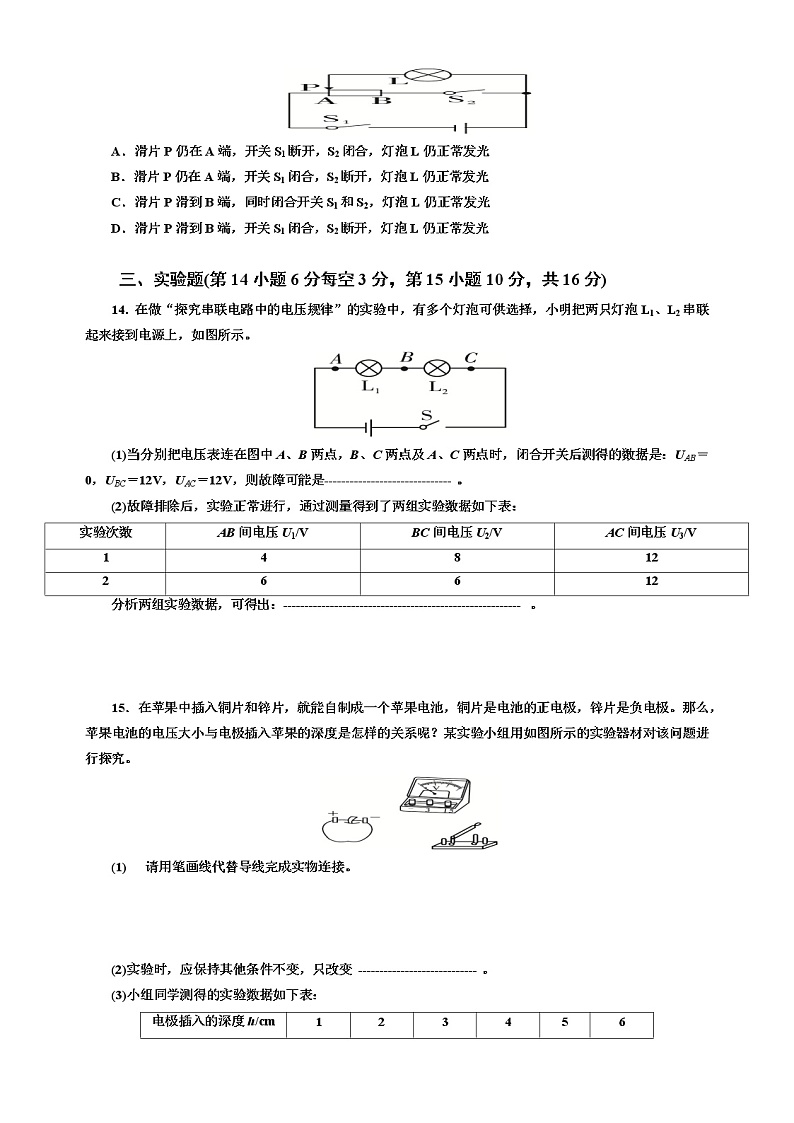

14. 在做“探究串联电路中的电压规律”的实验中，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图所示。

(1)当分别把电压表连在图中A、B两点，B、C两点及A、C两点时，闭合开关后测得的数据是：UAB＝0，UBC＝12V，UAC＝12V，则故障可能是------------------------------。

(2)故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：

分析两组实验数据，可得出：--------------------------------------------------------。

15．在苹果中插入铜片和锌片，就能自制成一个苹果电池，铜片是电池的正电极，锌片是负电极。那么，苹果电池的电压大小与电极插入苹果的深度是怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究。

(1)             请用笔画线代替导线完成实物连接。

(2)实验时，应保持其他条件不变，只改变 ----------------------------。

(3)小组同学测得的实验数据如下表：

分析表格中的数据，你能得到的实验结论是----------------------------------------------------------。

(4)科学猜想：苹果电池的电压大小还可能与 --------------------------------- (填一条即可)有关。

(5)如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用 --------------------------------- (填一种实验器材)来判断。

四、计算与推导题(第16小题6分，第17小题14分，共20分)

16．某同学在做电池组的串联实验时，他先测出每节干电池的电压均为1.5V，然后他把三节干电池连成如图所示的情形，他用电压表测得的结果跟别的组的同学得到的结论不相同。请你指出其中的原因。你知道这位同学测得的结果吗？

17．如图所示电路，L1、L2、L3是三盏规格相同的灯泡，电压表V1的示数为6V，V2的示数也为6V，求：

(1)L1、L2、L3的连接方式是怎样的？

(2)电压表V1、V2分别测的是什么电压？

(3)A、B间的电压值为多大？

2021-2022年度九年级第十六章单元测试卷

答案

1. 7
2. 　2.7
3. 　一样
4. 滑动变阻器  长度来改变电阻的。若将接线片B、C接入电路，则顺时针转动旋钮触片时，收音机的音量将变　大　
5. 长度  0～10   2
6. 3.0  R1断路

7.-13.ACBBCBB

14. 　L1短路，或L2断路，或L1短路同时L2断路

串联电路中，总电压等于各部分电路的电压之和　

15.解：如图所示。

电极插入苹果的深度h　

随电极插入深度的增加，电池电压增加

苹果的种类(言之有理给分)　

电流表(或发光二极管等)　

16.解：这位同学把最右边的电池接反了，他测得的结果是1.5V。

17. 解：(1)L1、L2、L3是串联。（4分）　

(2)电压表V1测L1和L2两端的电压，V2测L2和L3两端的电压。（5分）　

(3)因为L1、L2、L3是三盏规格相同的灯泡，又同处于串联电路中，所以每盏灯的电压为3V，所以A、B间的电压值是3V＋3V＋3V＝9V。（5）
