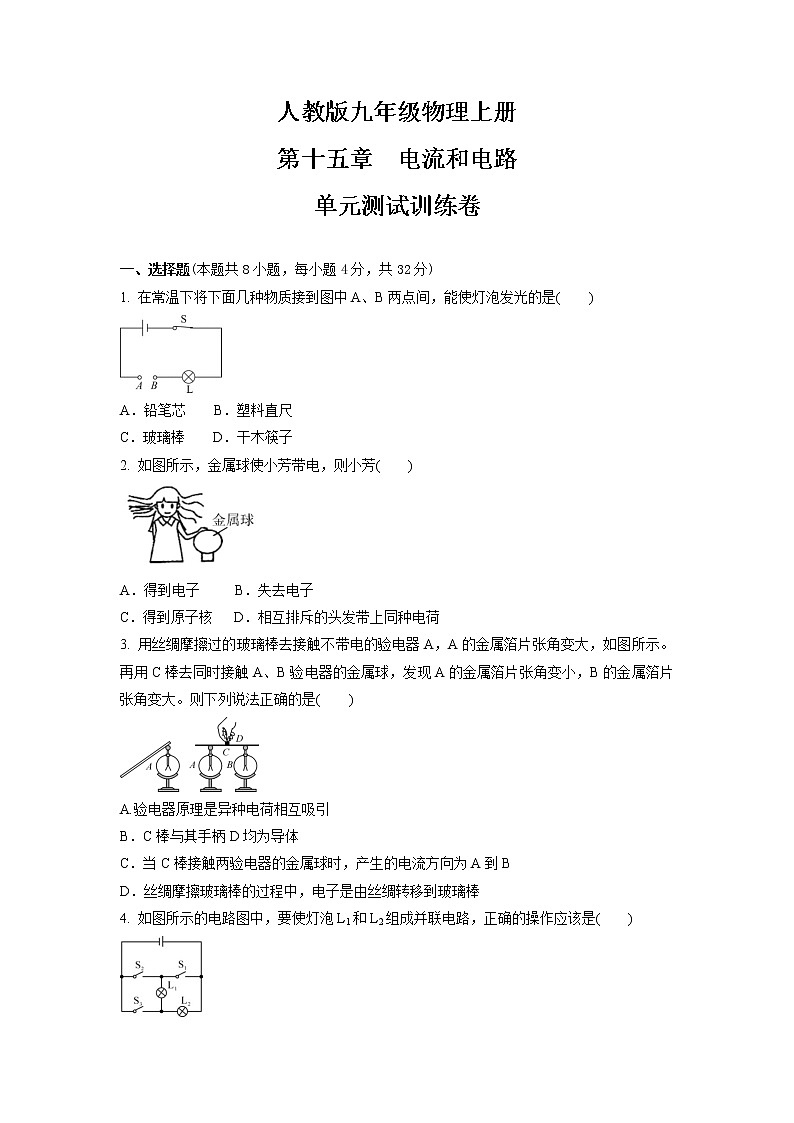

人教版九年级物理上册第十五章　电流和电路单元测试训练卷 一、选择题(本题共8小题，每小题4分，共32分)1. 在常温下将下面几种物质接到图中A、B两点间，能使灯泡发光的是(    )A．铅笔芯    B．塑料直尺C．玻璃棒    D．干木筷子2. 如图所示，金属球使小芳带电，则小芳(    )A．得到电子     B．失去电子C．得到原子核   D．相互排斥的头发带上同种电荷3. 用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是(    )A.验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．当C棒接触两验电器的金属球时，产生的电流方向为A到BD．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒4. 如图所示的电路图中，要使灯泡L1和L2组成并联电路，正确的操作应该是(    )A．只闭合S3B．同时闭合S1和S3，断开S2C．同时闭合S1和S2，断开S3D．只闭合S25. 电动自行车两刹车手柄中各有一只开关S1和S2。在行驶中用任一只手柄刹车时，该手柄中的开关立即断开，电动机停止工作。以下电路符合要求的是(    )6. 高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品(5G高铁轨道螺丝警报器)，设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝(螺丝在电路图中用虚线框表示，其电阻不计)连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是(    )7. 某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现甲、乙两灯都不亮。小张用一根导线来查找故障原因，当导线与A、B两点连接时，甲灯不亮，乙灯亮；当导线与B、C两点连接时，两灯都不亮。由此推测故障可能是(    )A.  A、B两点间存在短路   B．A、B两点间存在断路C．B、C两点间存在短路    D．B、C两点间存在断路8. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电阻R1和R2中的电流分别为(    )A．1.2 A　0.22 A      B．0.98 A　0.22 AC．0.96 A　0.24 A     D．0.24 A　1.2 A 二、填空题(每空2分，共38分)9. 生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上____电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从____________(选填“大地到油罐”或“油罐到大地”)。10．台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了__________，可以____________轻小物体，所以灰尘会附着在扇叶上。11．从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从__________流向___________。12. 如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时亮、同时灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为_____，转向横杆相当于电路中的_____。13．一串彩灯同时亮、同时灭，由此____________(选填“能”或“不能”)判断其连接方式。如果其中一只彩灯烧坏，其他彩灯仍然发光，由此可判断彩灯的连接方式为__________(选填“串”或“并”)联。14. 如图所示，在电路中要使电灯L1和L2并联，应闭合开关_______。为了防止电路出现短路，不能同时闭合开关_______。15. 小亮和小刚是同班好朋友，又是住在同一家属楼上下层的邻居，经常一起去上学。为了相约方便，他们想连接一个能够相互呼叫的电路，只要一方按下自己书桌上的开关，对方书桌上的电铃就会响。如图是他们设计的电路，你认为这个电路图 ______(选填“符合”或“不符合”)要求，如果不符合，改进的方法是__________________________________________
________________ )。16．如图甲所示的电路，当开关S闭合后，电流表测量的是通过_______(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为__________A。17．图甲是探究“并联电路电流规律”的实验电路。实验中闭合开关，发现电流表A1与A2的指针偏转均如图乙所示，则灯L1中电流为________A，通过灯L2的电流为________A，两电流表A1与A2示数之比是____________。三、作图题(每题6分，共12分)18．请在如图所示的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。  19．请按照图甲所示的电路图，将图乙中的实物元件连接起来。四、实验探究题(每空2分，共18分)20. 小明通过实验探究“串联电路电流特点”，实验电路图如图所示。(1)连接电路时，开关应处于断开状态，实验中，选择两个小灯泡的规格应该是_________(填“相同”或“不相同”)的。(2)如下表所示是小明同学实验过程中设计的表格以及记录的数据，指出表格所记录的数据中，明显错误的数值是________，造成错误的原因是______________________________。电流表位置ABC电流I/A0.30.31.5(3)改正错误后，可得出串联电路的电流规律是_________________________。(4)同组的小华不赞同小明的观点，原因是________________________。21. 在探究并联电路电流规律的实验中：(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先用大量程进行______，以正确选择电流表或电流表的量程。(2)小方连接的部分电路如图所示，请你将电路连接完整。(3)小方将以上电路连接完整后，闭合开关，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。则电路故障可能是____________。(4)排除故障，进行实验，小方记录了如下数据。分析以上实验数据，小方发现通过两条支路的电流总是相等。为了探究这个发现是否具有普遍性，可以________________________，再进行实验。 参考答案一、选择题1-4ADCB    5-8ADBC二、填空题9．正  大地到油罐10．电荷   吸引11．荧光屏  显像管12．并联  开关13．不能  并14．S1、S3  S2、S315．不符合  把开关S1与电铃D1的位置互换(或把开关S2与电铃D2位置互换16．L2   0.3417．0.3   0.3   1∶5三、作图题18. 解：如图所示。解：如图所示。四、实验探究题20. (1)不相同(2)1.5  测量时用的是小量程，却按大量程读数了(3)串联电路中电流处处相等(4)只设计了一次实验，得出的结论不具有普遍性21. (1)试触(2)如图所示。(3)电流表A短路(4)更换两个不同规格的灯泡
