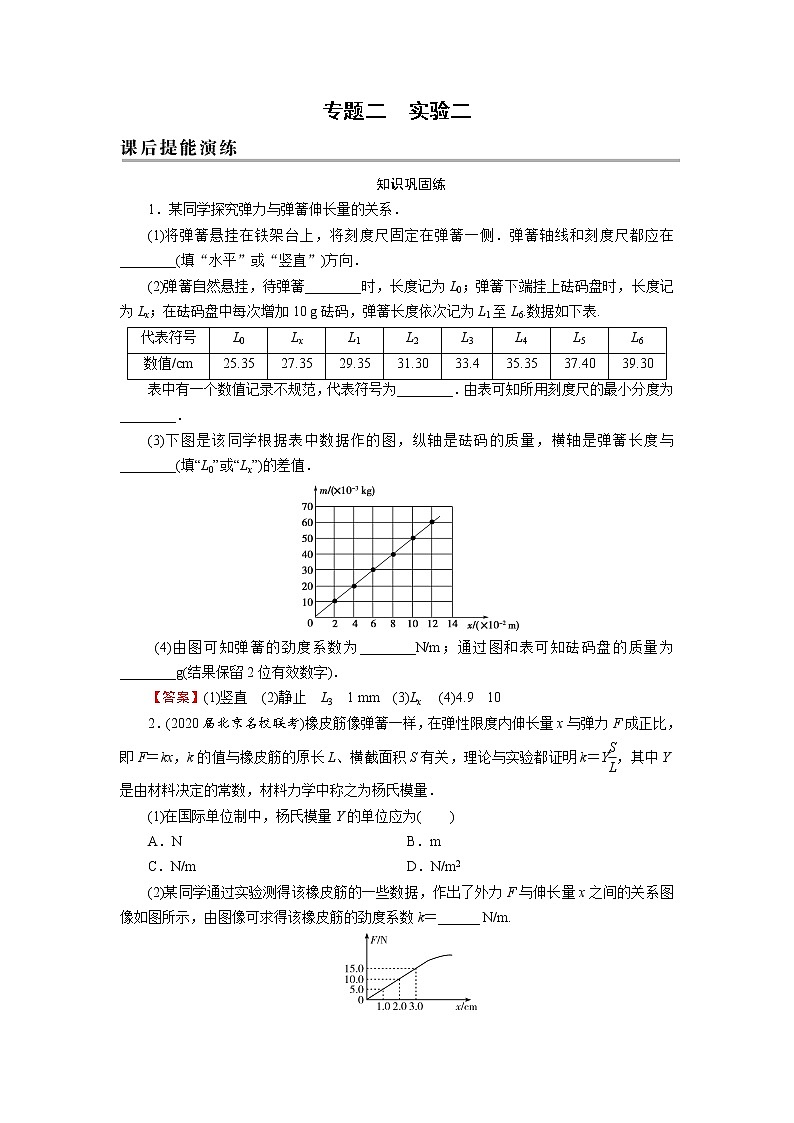

    2022版高考物理一轮复习演练:专题2 实验2 探究弹力和弹簧伸长量的关系第1页

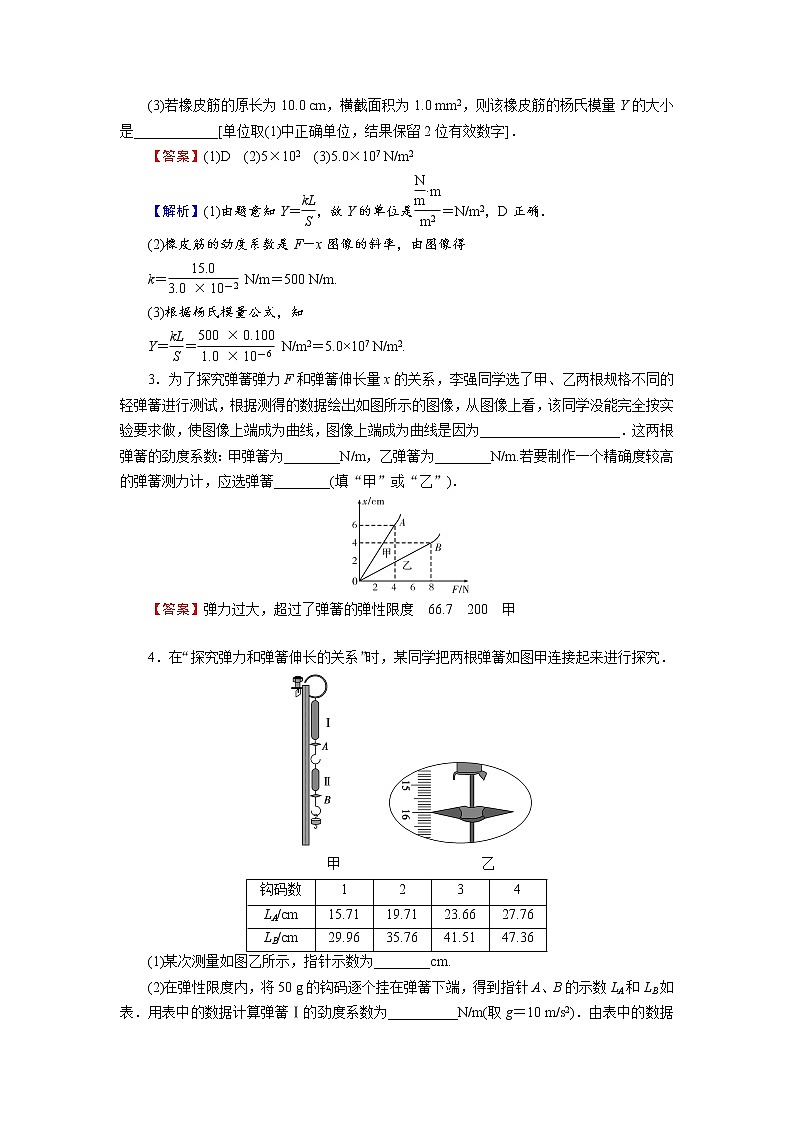

    2022版高考物理一轮复习演练:专题2 实验2 探究弹力和弹簧伸长量的关系第2页
    还剩3页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2022版高考物理一轮复习演练:专题2 实验2 探究弹力和弹簧伸长量的关系

    展开

    这是一份2022版高考物理一轮复习演练:专题2 实验2 探究弹力和弹簧伸长量的关系,共5页。
    1.某同学探究弹力与弹簧伸长量的关系.
    (1)将弹簧悬挂在铁架台上,将刻度尺固定在弹簧一侧.弹簧轴线和刻度尺都应在________(填“水平”或“竖直”)方向.
    (2)弹簧自然悬挂,待弹簧________时,长度记为L0;弹簧下端挂上砝码盘时,长度记为Lx;在砝码盘中每次增加10 g砝码,弹簧长度依次记为L1至L6.数据如下表.
    表中有一个数值记录不规范,代表符号为________.由表可知所用刻度尺的最小分度为________.
    (3)下图是该同学根据表中数据作的图,纵轴是砝码的质量,横轴是弹簧长度与________(填“L0”或“Lx”)的差值.
    (4)由图可知弹簧的劲度系数为________N/m;通过图和表可知砝码盘的质量为________g(结果保留2位有效数字).
    【答案】(1)竖直 (2)静止 L3 1 mm (3)Lx (4)4.9 10
    2.(2020届北京名校联考)橡皮筋像弹簧一样,在弹性限度内伸长量x与弹力F成正比,即F=kx,k的值与橡皮筋的原长L、横截面积S有关,理论与实验都证明k=Yeq \f(S,L),其中Y是由材料决定的常数,材料力学中称之为杨氏模量.
    (1)在国际单位制中,杨氏模量Y的单位应为( )
    A.N B.m
    C.N/m D.N/m2
    (2)某同学通过实验测得该橡皮筋的一些数据,作出了外力F与伸长量x之间的关系图像如图所示,由图像可求得该橡皮筋的劲度系数k=______ N/m.
    (3)若橡皮筋的原长为10.0 cm,横截面积为1.0 mm2,则该橡皮筋的杨氏模量Y的大小是____________[单位取(1)中正确单位,结果保留2位有效数字].
    【答案】(1)D (2)5×102 (3)5.0×107 N/m2
    【解析】(1)由题意知Y=eq \f(kL,S),故Y的单位是eq \f(\f(N,m)·m,m2)=N/m2,D正确.
    (2)橡皮筋的劲度系数是F-x图像的斜率,由图像得
    k=eq \f(15.0,3.0×10-2) N/m=500 N/m.
    (3)根据杨氏模量公式,知
    Y=eq \f(kL,S)=eq \f(500×0.100,1.0×10-6) N/m2=5.0×107 N/m2.
    3.为了探究弹簧弹力F和弹簧伸长量x的关系,李强同学选了甲、乙两根规格不同的轻弹簧进行测试,根据测得的数据绘出如图所示的图像,从图像上看,该同学没能完全按实验要求做,使图像上端成为曲线,图像上端成为曲线是因为____________________.这两根弹簧的劲度系数:甲弹簧为________N/m,乙弹簧为________N/m.若要制作一个精确度较高的弹簧测力计,应选弹簧________(填“甲”或“乙”).
    【答案】弹力过大,超过了弹簧的弹性限度 66.7 200 甲
    4.在“探究弹力和弹簧伸长的关系”时,某同学把两根弹簧如图甲连接起来进行探究.
    甲 乙
    (1)某次测量如图乙所示,指针示数为________cm.
    (2)在弹性限度内,将50 g的钩码逐个挂在弹簧下端,得到指针A、B的示数LA和LB如表.用表中的数据计算弹簧Ⅰ的劲度系数为__________N/m(取g=10 m/s2).由表中的数据________(填“能”或“不能”)计算出弹簧Ⅱ的劲度系数.
    【答案】(1)16.00(有效数字位数正确,15.96~16.05均可)
    (2)12.45(12.20~12.80均可) 能
    综合提升练
    5.(2020届郑州模拟)某实验小组探究弹簧的劲度系数与其长度(圈数)的关系,实验装置如图甲所示:一均匀长弹簧竖直悬挂,7个指针P0,P1,P2,P3,P4,P5,P6分别固定在弹簧上距悬点0,10,20,30,40,50,60圈处;通过旁边竖直放置的刻度尺,可以读出指针的位置,P0指向0刻度.设弹簧下端未挂重物时,各指针的位置记为x0;挂有质量为0.100 kg砝码时,各指针的位置记为x;测量结果及部分计算结果如下表所示(n为弹簧的圈数).已知实验所用弹簧的总圈数为60,整个弹簧的自由长度为11.88 cm.


    (1)将表中数据补充完整:①______;②________.
    (2)以n为横坐标,eq \f(1,k)为纵坐标,在图乙给出的坐标纸上画出eq \f(1,k)-n图像.
    (3)图乙中画出的直线可以近似认为通过原点.若从实验中所用的弹簧截取圈数为n的一段弹簧,该弹簧的劲度系数k与其圈数n的关系的表达式为k=__________N/m.该弹簧的劲度系数k与其自由长度l0(单位为m)的表达式为k=________N/m.
    【答案】(1)①81.7 ②0.0122 (2)见解析
    (3)eq \f(1.71×103,n)eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(1.67×103,n)~\f(1.83×103,n)均可))
    eq \f(3.38,l0)eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(3.31,l0)~\f(3.62,l0)均可))
    【解析】(1)①中k=eq \f(mg,Δx2)=eq \f(0.1×9.8 N,5.26-4.06×10-2 m)=81.7 N/m; ②中eq \f(1,k)=eq \f(1,81.7) m/N=0.0122 m/N.
    (2)图线如图所示.
    (3)由图线可知直线的斜率为eq \f(0.035,60),故直线方程满足eq \f(1,k)=eq \f(0.035,60)n,即k=eq \f(1.71×103,n) N/m.
    由于60匝弹簧的总长度为11.88 cm,则n匝弹簧的原长满足eq \f(n,l0)=eq \f(60,11.88×10-2),代入k=eq \f(1.71×103,n)可得k=eq \f(3.38,l0).
    6.如图甲所示,“探究弹力和弹簧伸长的关系”的实验中.
    甲 乙
    (1)将弹簧的上端O点固定悬吊在铁架台上,旁边置一刻度尺,刻度尺的零刻线跟O点对齐,在弹簧的下部A处做一标记,如固定一个指针.在弹簧下端的挂钩上挂上钩码(每个钩码的质量都是50 g),指针在刻度尺上指示的刻度为x.逐个增加所挂钩码的个数,刻度x随挂钩上钩码的重力F而变化,将几次实验测得相应的F,x各点描绘在图中.然后根据各点在图中描绘出x随F变化的图像(如图乙所示),得出弹簧的劲度系数kA=________N/m.(结果保留2位有效数字)
    (2)如果将指针固定在A点的下方P处,再作出x随F变化的图像,得出弹簧的劲度系数与kA相比,可能___________。
    A.大于kA B.等于kA
    C.小于kA D.无法确定
    (3)如果将指针固定在A点的上方Q处,再作出x随F变化的图像,得出弹簧的劲度系数与kA相比,可能___________。
    A.大于kA B.等于kA
    C.小于kA D.无法确定
    【答案】(1)43 (2)B (3)A
    代表符号
    L0
    Lx
    L1
    L2
    L3
    L4
    L5
    L6
    数值/cm
    25.35
    27.35
    29.35
    31.30
    33.4
    35.35
    37.40
    39.30
    钩码数
    1
    2
    3
    4
    LA/cm
    15.71
    19.71
    23.66
    27.76
    LB/cm
    29.96
    35.76
    41.51
    47.36
    指针
    P1
    P2
    P3
    P4
    P5
    P6
    x0/cm
    2.04
    4.06
    6.06
    8.05
    10.03
    12.01
    x/cm
    2.64
    5.26
    7.81
    10.30
    12.93
    15.41
    n
    10
    20
    30
    40
    50
    60
    k/(N·m-1)
    163

    56.0
    43.6
    33.8
    28.8
    eq \f(1,k)(m·N-1)
    0.0061

    0.0179
    0.0229
    0.0296
    0.0347
