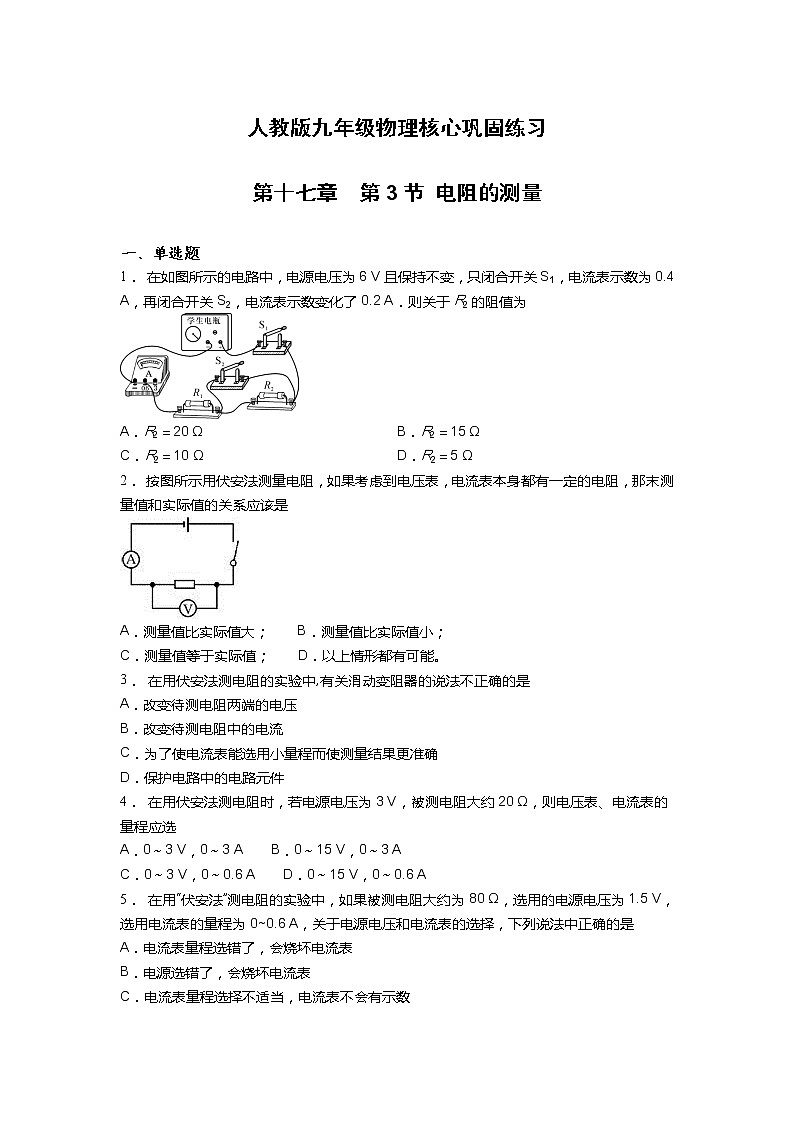

初中物理人教版九年级全册第十七章 欧姆定律第3节 电阻的测量同步测试题

这是一份初中物理人教版九年级全册第十七章 欧姆定律第3节 电阻的测量同步测试题，共7页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。
一、单选题
1． 在如图所示的电路中，电源电压为6 V且保持不变，只闭合开关S1，电流表示数为0.4 A，再闭合开关S2，电流表示数变化了0.2 A．则关于R2的阻值为
A．R2＝20 ΩB．R2＝15 Ω
C．R2＝10 ΩD．R2＝5 Ω
2． 按图所示用伏安法测量电阻，如果考虑到电压表，电流表本身都有一定的电阻，那末测量值和实际值的关系应该是
A．测量值比实际值大； B．测量值比实际值小；
C．测量值等于实际值； D．以上情形都有可能。
3． 在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是
A．改变待测电阻两端的电压
B．改变待测电阻中的电流
C．为了使电流表能选用小量程而使测量结果更准确
D．保护电路中的电路元件
4． 在用伏安法测电阻时，若电源电压为3 V，被测电阻大约20 Ω，则电压表、电流表的量程应选
A．0～3 V，0～3 A B．0～15 V，0～3 A
C．0～3 V，0～0.6 A D．0～15 V，0～0.6 A
5． 在用“伏安法”测电阻的实验中，如果被测电阻大约为80 Ω，选用的电源电压为1.5 V，选用电流表的量程为0~0.6 A，关于电源电压和电流表的选择，下列说法中正确的是
A．电流表量程选错了，会烧坏电流表
B．电源选错了，会烧坏电流表
C．电流表量程选择不适当，电流表不会有示数

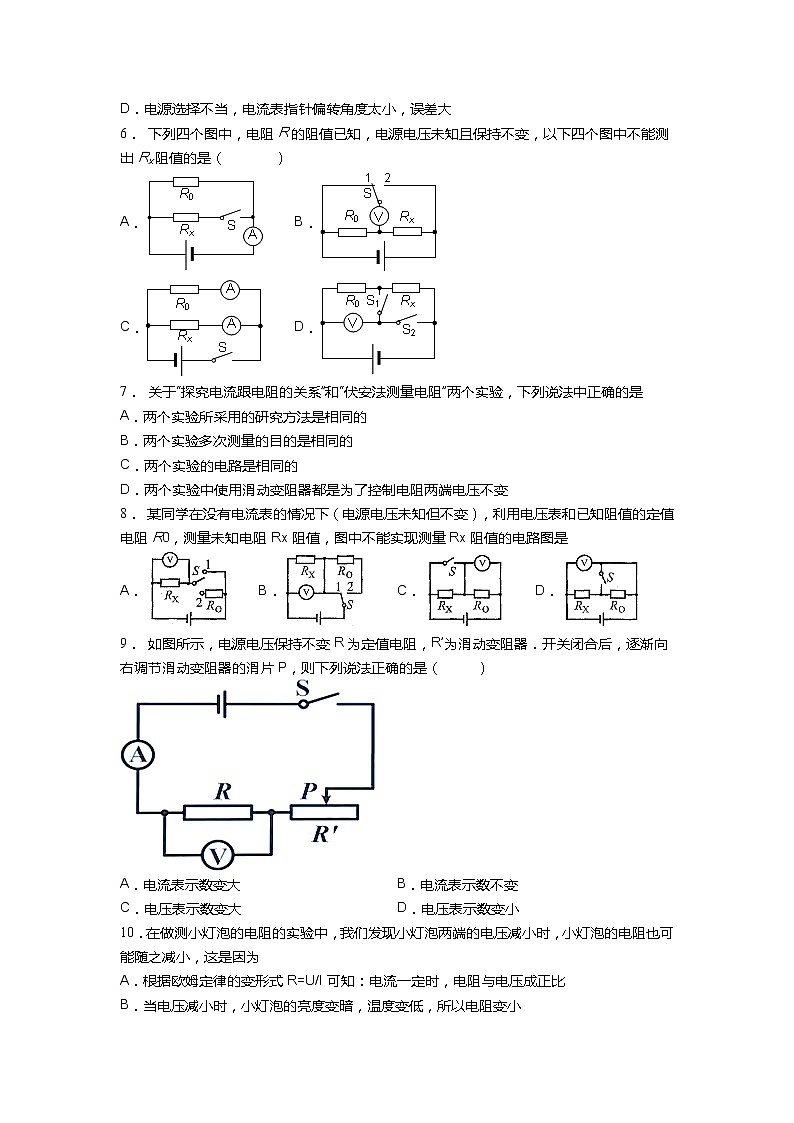

D．电源选择不当，电流表指针偏转角度太小，误差大
6． 下列四个图中，电阻R的阻值已知，电源电压未知且保持不变，以下四个图中不能测出Rx阻值的是（ ）
A． B．
C． D．
7． 关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是
A．两个实验所采用的研究方法是相同的
B．两个实验多次测量的目的是相同的
C．两个实验的电路是相同的
D．两个实验中使用滑动变阻器都是为了控制电阻两端电压不变
8． 某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能实现测量Rx阻值的电路图是
A．B．C．D．
9． 如图所示，电源电压保持不变R为定值电阻，R’为滑动变阻器．开关闭合后，逐渐向右调节滑动变阻器的滑片P，则下列说法正确的是（ ）
A．电流表示数变大B．电流表示数不变
C．电压表示数变大D．电压表示数变小
10．在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为
A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比
B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小
C．导体的电阻与导体两端的电压有关
D．以上都不对
二、填空题
11．如图所示是分别测量定值电阻R和小灯泡L两端电压与通过的电流得到的U﹣I关系图线。由图可知，定值电阻R的阻值为_____Ω；小灯泡L的阻值会随其两端电压的升高而逐渐变大，其原因是_________。

12．在“伏安法测电阻”的实验中，若电源电压为15 V，被测电阻阻值约为80 Ω，实验中，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程。为了减小因电表的量程选择而引起的误差，电压表应选用 ________ 量程，电流表应选用 ________ 量程。
13．用图甲电路测量小灯泡发光时的电阻，电压表应该接在_____（填“1”或“2”）处．当闭合开关S，移动滑动变阻器的滑片P ， 当电压表示数为2.4V时，电流表的示数如图乙，则此时通过灯泡的电流是______A，灯泡的电阻是________ ．
14．小青用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为_________V，电阻R的阻值为_____________Ω。
15．“用电流表、电压表测电阻”的实验中，在连接电路时电键应处于____状态，电流应从电流表的_____接线柱流入；在电键闭合前应使滑动变阻器连入电路电阻最____；需直接测量的物理量是待测电阻的_________．
16．小明利用如图所示的电路测量未知电阻 Rx的阻值．已知电源电压恒定，定值电阻 R0的阻值为10Ω，开关 S 断开时电压表的示数为1V，开关S闭合时电压表的示数为3V．则该电源的电压为 _______V，未知电阻 R x的阻值为 _______Ω．开关S断开时，流过电阻 R x 的电流为_______A．
17．为测定一定值电阻的阻值，某同学设计并连接了如图所示电路，所用的电源是两节干电池．请指出该同学在电路设计和连接上存在的两个问题：
①______________________；
②__________________．
18．如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图象．把灯泡L和电阻R接在电源电压为2V的电路中，如图乙所示，R的阻值为________Ω，电流表的示数为________ A．
三、实验题
19．图甲是用伏安法测电阻的实物图，所用滑动变阻器的规格是“20Ω 1A”，电源为两节新干电池，待测电阻Rx的阻值约为10Ω．
（1）用笔画线代替导线在图甲中完成实物电路连接，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大．
（2）正确连接电路后，若甲图中导线a内部断路，其余均完好，闭合开关，观察两只电表的示数，发现 ．
（3）排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙．丙所示，则Rx的阻值为 Ω．
20．小岩利用“伏安法”测量定值电阻R的阻值．
（1）请你添加一条导线，将图甲所示的实物图补充完整____
（2）闭合开关S前，应把图甲中滑动变阻器的滑片P置于最________ （选填“左”或“右”）端
（3）检查电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为________ V，电流表的示数为________ A，电阻R的阻值为________欧
21．在测量定值电阻Rx阻值的实验中．
（1）实验时，若只有Rx断路，开关闭合后，电路中可能出现的一种现象是________。
（2）在实验过程中，发现电压表不能使用，小明将滑动变阻器调到最大值作为定值电阻R0使用(R0阻值已知)，设计了如图乙所示的电路来测量Rx的阻值。测量时，只闭合S1，电流表示数为I1；只闭合S2电流表示数为I2.则S1闭合时，电阻Rx两端的电压Ux＝_______，电阻Rx＝_____。(均选用I1、I2和R0表示)
（3）因图乙不能测量多组数据，于是小明向老师借了一只定值电阻R1(R1阻值已知)，设计了如图丙所示的实验电路，重复(2)中的测量步骤和计算方法，并多次测量求出了电阻Rx的阻值．小明得出的Rx阻值是_____(填“正确”或“错误”)的，理由是___________。
人教版九年级核心巩固练习第十七章第3节电阻的测量（参考答案）
一、单选题
二、填空题
11．5 灯丝的电阻受到温度的影响
12．0～15 V 0～0.6 A
13．1 0.3 8
14．2.5 5
15．断开 正 大 电压和通过导体的电流
16．3 20 0.1
17．电表的量程选择过大 缺少滑动变阻器
18．10 0.8
三、实验题
19．（1）
（2）电流表无示数，电压表有示数 （3）8
20． 右 2.6 0.26 10
21．电流表示数为0 I2R0 错误 RX与R0在两种不同的状态下电压不一定相同
题号
1
2
3
4
5
6
7
8
9
10
答案
D
B
C
C
D
B
C
D
D
B
