人教版九年级全册第十六章 电压 电阻综合与测试习题

这是一份人教版九年级全册第十六章 电压 电阻综合与测试习题，共15页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

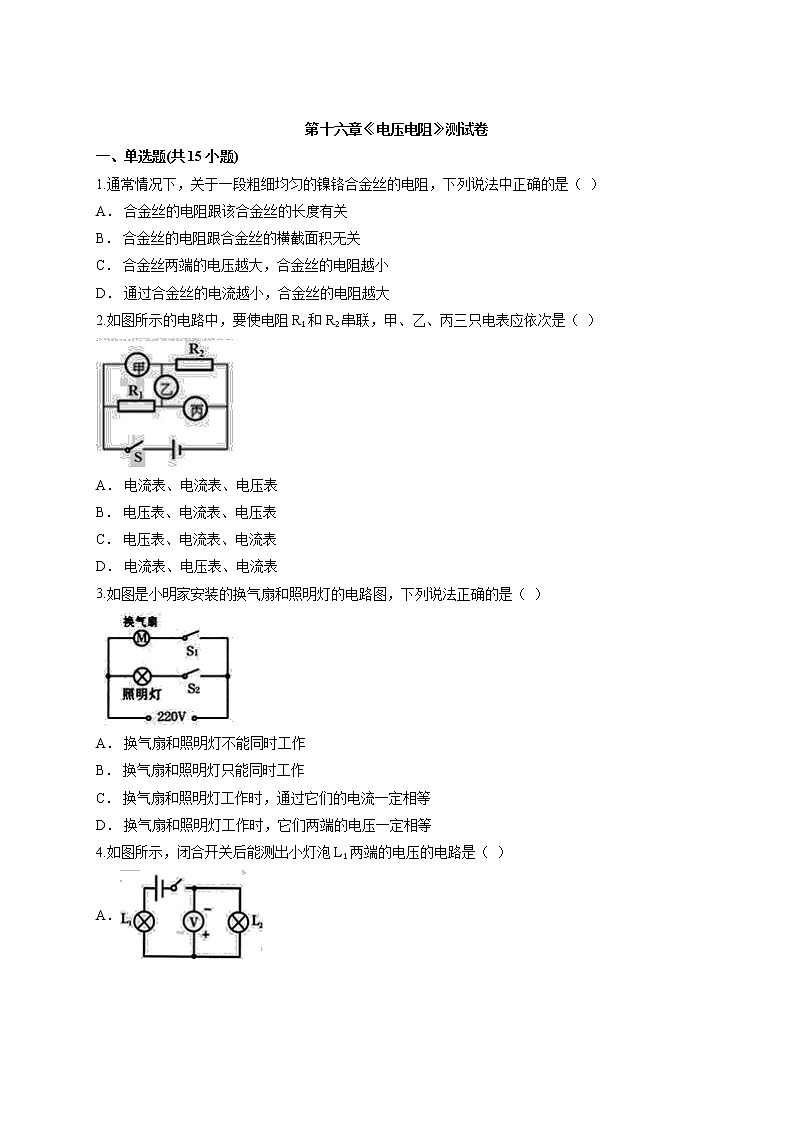

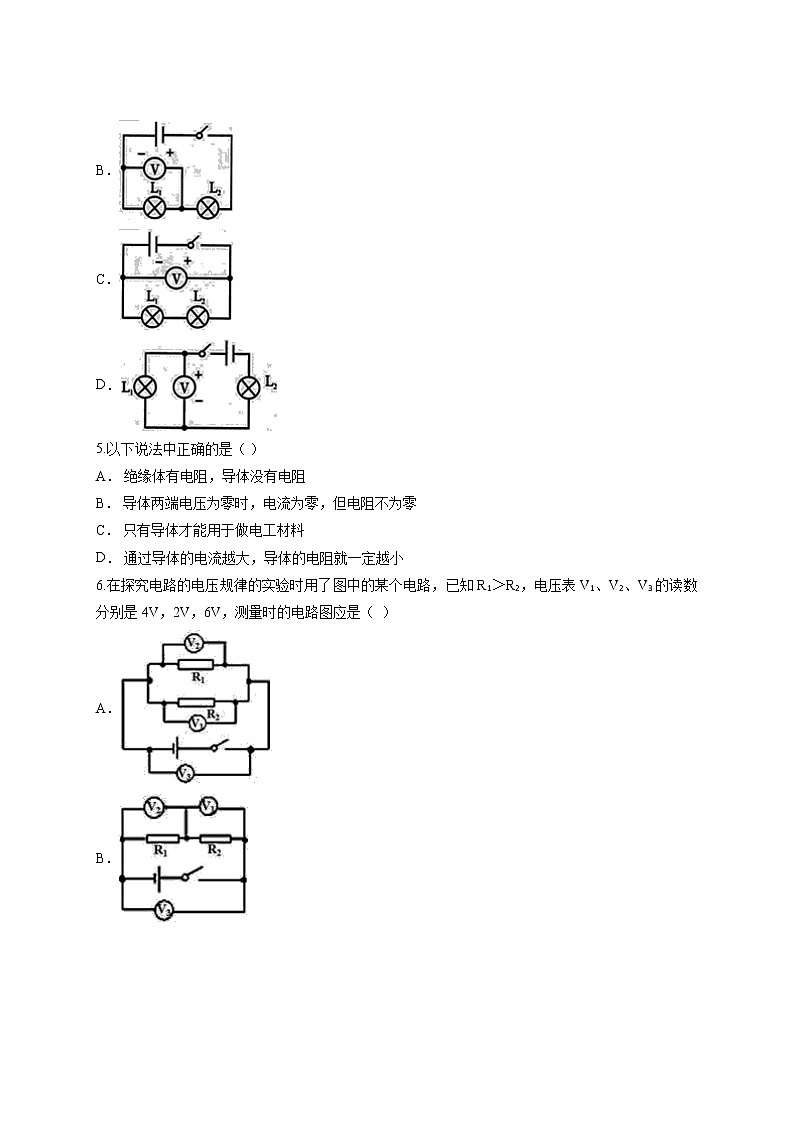

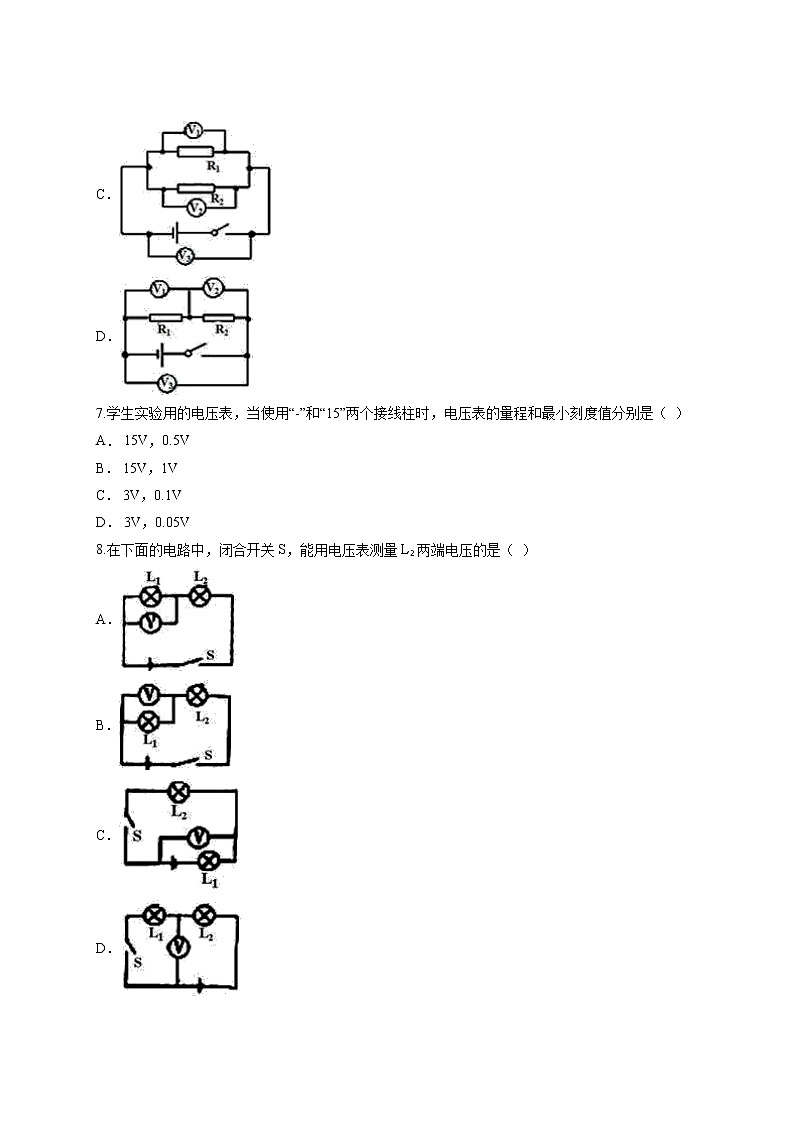

第十六章《电压电阻》测试卷一、单选题(共15小题)                                                                          1.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（  ）A． 合金丝的电阻跟该合金丝的长度有关B． 合金丝的电阻跟合金丝的横截面积无关C． 合金丝两端的电压越大，合金丝的电阻越小D． 通过合金丝的电流越小，合金丝的电阻越大2.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（  ）A． 电流表、电流表、电压表B． 电压表、电流表、电压表C． 电压表、电流表、电流表D． 电流表、电压表、电流表3.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（  ）A． 换气扇和照明灯不能同时工作B． 换气扇和照明灯只能同时工作C． 换气扇和照明灯工作时，通过它们的电流一定相等D． 换气扇和照明灯工作时，它们两端的电压一定相等4.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（  ）A．B．C．D．5.以下说法中正确的是（ ）A． 绝缘体有电阻，导体没有电阻B． 导体两端电压为零时，电流为零，但电阻不为零C． 只有导体才能用于做电工材料D． 通过导体的电流越大，导体的电阻就一定越小6.在探究电路的电压规律的实验时用了图中的某个电路，已知R1＞R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（  ）A．B．C．D．7.学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（  ）A． 15V，0.5VB． 15V，1VC． 3V，0.1VD． 3V，0.05V8.在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（  ）A．B．C．D．9.下面有关导体电阻的说法中正确的是（  ）A． 导体没有电阻，绝缘体有电阻B． 铜的电阻比铁的电阻小C． 粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D． 要改变导体的电阻，可以改变通过的电流10.如图所示电路，当开关闭合时可以读出各电表的示数，当开关断开后，下列电表示数不变的是（  ）A． A1B． A2C． V1D． V211.有关导体电阻的说法，正确的是（  ）A． 粗细相同的两根导线，长度大的，电阻一定大B． 长度相同的两根导线，横截面积小的，电阻一定大C． 同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大D． 铝导线的电阻一定比铜导线的电阻大12.如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（  ）A． ①是电流表，②和③是电压表B． ①和③是电压表，②是电流表C． ①和②是电流表，③是电压表D． ①②和③都是电流表13.如图所示，小灯泡能发光，下列说法正确的是（  ）A． a、b都是电流表B． a、b都是电压表C． a是电流表，b是电压表D． a是电压表，b是电流表14.如图所示，当开关S闭合后，电压表测出的电压是（ ）A． 灯L1两端的电压B． 灯L2两端的电压C． 灯L1与L2两端的电压D． 电源电压15.以下科学家中，以其名字命名电压单位的是（  ）A． 牛顿B． 伏特C． 安培D． 焦耳二、填空题(共3小题)                                                                          16.如图所示的电路中，在圆圈a、b、c中填入适当电表，使灯L1和L2并联且能发光，那么a应是 ______ ；b是 ______ ；c是 ______ ．17.某小彩灯正常工作电压是5.5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将 ______ 只这样的小彩灯 ______ 联．18.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的 ______  极，电池的电压为 ______  V．三、实验题(共3小题)                                                                          19.在“研究串联电路电压特点”的实验中，某同学进行了如下探究：[实验步骤]①连接好如图所示电路，闭合开关观察两灯发光情况；②分别用电压表测灯L1，L2和电源两端电压，并将读数记录在表内．请你用笔画线代替导线，将电压表接入电路中，测出电源电压．[得出结论]比较表中数据可知：串联电路的总电压等于各分电压之和．[反思交流]要使上述结论更具普遍性，同学们讨论了以下三种方案：方案甲：反复断开，闭合开关，测出各电压值；方案乙：更换不同规格的灯泡，测出各电压值；方案丙：增加电池节数，测出各电压值．以上三种方案，你认为不可行的是 ______ ．20.小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须 ______ ．（2）实验中最好选择规格  ______ （填“相同”或“不同”）的小灯泡．（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在上表中．分析实验数据，你可得到串联电路的电压特点是 ______  （用公式表示）．（4）小希进行多次实验的主要目的是 ______ （填序号）①寻找普遍规律  ②减小实验误差（5）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间．小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可．小明的办法是 ______ （选填“正确”或“错误”）的，原因是 ______ ．21.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了．（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？（2）在图中画出小刚连接的那根导线．（用虚线表示）四、计算题(共3小题)                                                                          22.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？23.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．
答案解析1.【答案】A【解析】A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．2.【答案】B【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路．3.【答案】D【解析】并联电路中，各用电器工作时互不影响；并联电路两端电压相等，并联电路中，干路电流等于各支路电流之和． AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两用电器功率不同，则换气扇和照明灯工作时，通过它们的电流一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．4.【答案】D【解析】A、电压表与灯泡L2并联，故A选项错误；B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．5.【答案】B【解析】根据物体导电能力的强弱，把物体分为：导体、半导体、绝缘体，它们都有电阻．导体、半导体、绝缘体都可用作电工材料；导体的电阻由导体材料、导体长度、导体横截面积决定，与导体两端的电压、流过导体的电流无关．6.【答案】D【解析】根据串并联电路的特点，串联电路中，总电压等于用电器两端的电压的和，并联电路中，各支路两端电压相等．A、R1和R2组成并联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误；B、R1和R2组成串联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2串联的总电压，由于R1＞R2，所以V2的示数应大于V1的示数，并且V3的示数等于V1和V2示数的和，不符合题意，该选项错误；C、R1和R2组成并联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误；D、R1和R2组成串联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2串联的总电压，由于R1＞R2，所以V1的示数应大于V2的示数，并且V3的示数等于V1和V2示数的和，符合题意，该选项正确．7.【答案】A【解析】学生实验用的电压表，当使用“-”和“15”两个接线柱时，电压表能测量的最大电压为15V．每一个大格代表5V，每一个小格代表0.5V，所以分度值是0.5V．8.【答案】C【解析】由电压表的使用方法可知：电压表测量L2两端电压，因此电压表必须并联在L2的两端．A、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；B、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；C、L1和L2两灯串联，电压表并联在L2的两端，测量的是L2两端电压，符合题意；D、开关断开，电压表测量的是电源电压；开关闭合，电压表测量的是L1两端电压，不符合题意．9.【答案】C【解析】电阻为导体一种属性，其大小取决于导线长度、粗细及导体的材料，与是否有电流无关．A、导体和绝缘体的区别在于电阻的大小，绝缘体是指电阻无穷大的物体，故A错误；B、要比较电阻的大小，需要比较导线长度、粗细及导体的材料，故B错误；C、粗细相同，长度相同的铜丝的电阻要比铁丝小，故C正确；D、导体的电阻与通过导体的电流无关，故改变电流无法改变导体的电阻，故D错误.10.【答案】C【解析】由电路图可知，开关断开后电路断路，电流表A1、A2和电压表V2断路，电压表V1始终测电源的电压，所以，只有电压表V1无论开关闭合、断开都会测量电源的电压，示数不变．11.【答案】C【解析】AB选项明确了长度和横截面积的关系，对于导体材料是否一样不确定，故不能确定两者电阻大小；C选项告诉了两者材料、长度和横截面积的关系，在材料和长度相同时，横截面积越小，电阻越大，所以同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大，说法正确，符合题意．D选项只告诉了两者材料的关系，导体长度和横截面积的关系没有明确，故不能确定两者电阻大小，所以铝导线的电阻一定比铜导线的电阻大，说法错误，不符合题意．12.【答案】B【解析】本题要求两只灯泡串联连接，则电路中只有一条电流的路径，如下图中红线所示，则可以判断电流通过的电表②为电流表，没有通过的电表①和③为电压表．13.【答案】D【解析】电流表与被测用电器串联测量通过的电流，在电路中相当于导线；电压表与被测用电器并联测量用电器两端电压，在电路中相当于断路．读图可知，电表b与灯泡串联在一起，所以一定是电流表，而电表a则并联在灯泡与电流表的两端，所以一定是电压表．14.【答案】B【解析】从电路图中可以看出，电压表并联在L2两端，因此当开关S闭合后，电压表测量L2两端的电压．15.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．16.【答案】电流表；电压表；电流表．【解析】由于两个电灯中间已经接在一起，L1的左端与电源正极相连了，则两个电灯中间应通过电流表接到电源的负极，故c表为电流表，L2的右端应接到电源的正极，故a表应是电流表，则b表只能是电压表了．17.【答案】40；串【解析】小彩灯额定电压小于家庭电路电压，小彩灯应串联接入家庭电路；串联的只数18.【答案】负；0.6．【解析】根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V．19.【答案】如下图；方案甲．【解析】（1）电源有三节干电池，电压为1.5V×3=4.5V，所以电压表选择0～15V的量程；电压表并联在电源两端；如下图所示：（2）方案乙和方案丙：换用不同的规格的小灯泡，或者增加电池的节数，改变电源电压，测出电源电压和灯泡L1、L2两端的电压，可以得到串联电路电压关系的普遍性的规律；而方案甲中反复断开，闭合开关，测出各电压值，得出的结论不具备普遍性，不可行．20.【答案】（1）断开；（2）不同；（3）UAC=UAB+UBC；（4）①；（5）错误；电压表正负极会接反．【解析】（1）为保护电路安全，在拆接电路时，开关必须断开．（2）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力．（3）AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压．由表中的数据可以看出：第一次实验：UAC=3V，UAB+UBC=0.8V+2.2V=3V；第二次实验：UAC=3V，UAB+UBC=1.0V+2.0V=3V；第三次实验：UAC=3V，UAB+UBC=1.2V+1.8V=3V；因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即UAC=UAB+UBC．（4）实验过程中，小希测量得到多组电压值的目的是：总结规律，避免结论的片面性．（5）在测L1两端的电压后，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压．21.【答案】（1）电压表示数接近电源电压，而电流表的示数接近于零，小灯泡不发光．（2）如图所示【解析】：（1）因为电流表的内电阻很小，所以闭合开关后，电灯泡和定值电阻被电流表短路，只有电压表、电流表和滑动变阻器串联接入电路中，所以小灯泡不发光．又因为电压表的内电阻很大，所以它的示数接近电源电压，而电流表的示数接近于零．（2）小刚连接的导线如图中虚线所示，这样一连，把电压表并联在了灯泡两端，电流表测量通过灯泡的电流，滑动变阻器还能改变电路电流．22.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．23.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3VU2=4VU3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.
