初中物理第十五章 电流和电路综合与测试同步达标检测题

这是一份初中物理第十五章 电流和电路综合与测试同步达标检测题，共6页。试卷主要包含了选择题，填空题，计算题(每题6分，共计12分），简答题，作图等内容，欢迎下载使用。

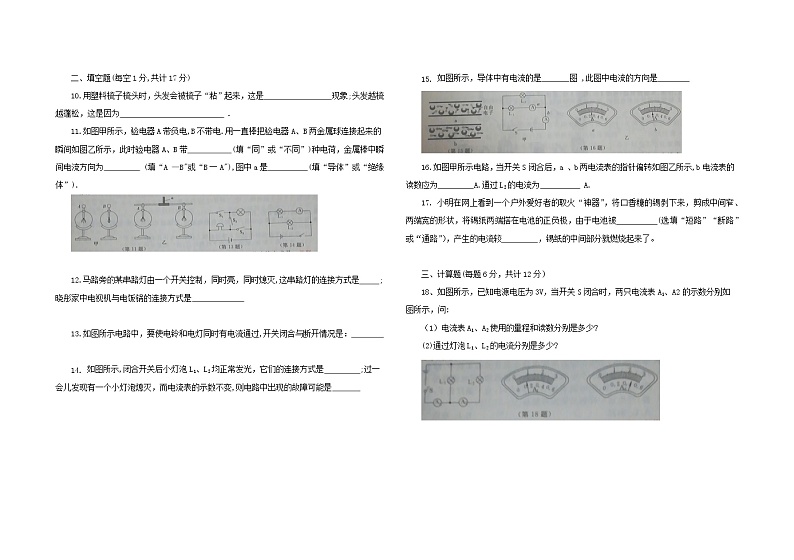

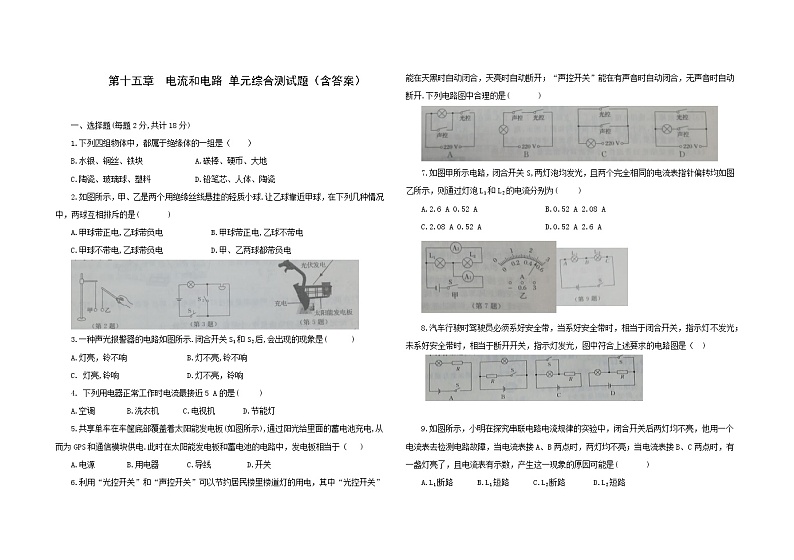

第十五章  电流和电路 单元综合测试题（含答案） 一、选择题(每题2分,共计18分)1.下列四组物体中，都属于绝缘体的一组是（    ）B.水银、铜丝、铁块             A.碳棒、硬币、大地C.陶瓷、玻璃球、塑料           D.铅笔芯、人体、陶瓷2.如图所示，甲、乙是两个用绝缘丝线悬挂的轻质小球.让乙球靠近甲球，在下列几种情况中，两球互相排斥的是(       )A.甲球带正电,乙球带负电            B.甲球带正电,乙球不带电C.甲球不带电,乙球带负电            D.甲、乙两球都带负电3.一种声光报警器的电路如图所示.闭合开关S1和S2后,会出现的现象是(      )A.灯亮，铃不响               B.灯不亮,铃不响C. 灯亮,铃响                 D.灯不亮，铃响4. 下列用电器正常工作时电流最接近5 A的是(     )A.空调        B.洗衣机      C.电视机       D.节能灯5.共享单车在车筐底部覆盖着太阳能发电板(如图所示),通过阳光给里面的蓄电池充电,从而为GPS和通信模块供电.此时在太阳能发电板和蓄电池的电路中，发电板相当于（   )A.电源        B.用电器       C.导线         D.开关6.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电，其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开.下列电路图中合理的是(       )7.如图甲所示电路，闭合开关S,两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为(     )A.2.6 A 0.52 A                 B.0.52 A 2.08 AC.2.08 A 0.52 A                D.0.52 A 2.6 A8.汽车行驶时驾驶员必须系好安全带，当系好安全带时，相当于闭合开关，指示灯不发光；未系好安全带时，相当于断开开关，指示灯发光，图中符合上述要求的电路图是（  )  9.如图所示，小明在探究串联电路电流规律的实验中，闭合开关后两灯均不亮，他用一个电流表去检测电路故障，当电流表接A、B两点时，两灯均不亮；当电流表接B、C两点时，有一盏灯亮了，且电流表有示数，产生这一现象的原因可能是(       )A.L1断路      B.L1短路      C.L2断路       D.L2短路二、填空题(每空1分,共计17分)10.用塑料梳子梳头时，头发会被梳子“粘”起来，这是                 现象;头发越梳越蓬松，这是因为                           .11.如图甲所示，验电器A带负电,B不带电.用一直棒把验电器A、B两金属球连接起来的瞬间如图乙所示，此时验电器A、B带           (填“同”或“不同”)种电荷，金属棒中瞬间电流方向为          (填“A —B"或“B一A"),图中a是          (填“导体”或“绝缘体”). 12.马路旁的某串路灯由一个开关控制，同时亮，同时熄灭,这串路灯的连接方式是     ;晓彤家中电视机与电饭锅的连接方式是              13.如图所示电路中，要使电铃和电灯同时有电流通过,开关闭合与断开情况是：                                     如图所示,闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是         ;过一会儿发现有一个小灯泡熄灭，而电流表的示数不变,则电路中出现的故障可能是             如图所示，导体中有电流的是       图 ,此图中电流的方向是        16.如图甲所示电路，当开关S闭合后，a 、b两电流表的指针偏转如图乙所示,b电流表的读数应为         A.通过L2的电流为           A.17. 小明在网上看到一个户外爱好者的取火“神器”，将口香糖的锡剥下来，剪成中间窄、两端宽的形状，将锡纸两端搭在电池的正负极，由于电池被          (选填“短路”“断路”或“通路”），产生的电流较         ，锡纸的中间部分就燃烧起来了。 三、计算题(每题6分，共计12分）18、如图所示，已知电源电压为3V，当开关S闭合时，两只电流表A1、A2的示数分别如图所示，问:（1）电流表A1、A2使用的量程和读数分别是多少?(2)通过灯泡L1、L2的电流分别是多少?    19.如图所示的电路，电流表A的示数是1.5 A.电流表A1的示数是0.8A，则：(1)通过灯泡L1的电流是多少?(2)通过L2的电流是多少?       四、简答题(每题2分,共计6分)20.新年里我们常常会在窗户上贴红色静电贴花，以增强节日的气氛，通过分析请回答下列问题.(1)静电贴花能很容易贴在干净的玻璃上说明带电体具有什么性质?(2)一年后揭下贴花,玻璃上会留下红色印记，这现象说明了什么?   21.同一开关控制着两盏灯,它们的连线在墙里，当两盏灯都亮着时，在没有任何仪器的情况下,怎样才能判断这两盏灯是串联还是并联?   22.为什么电线芯要用金属来做?为什么电线芯外面的包层要用橡胶或塑料来做?    五、作图、实验探究题(每图2分,每空1分，共计17分)23.根据如图所示的电路图,用笔画线代替导线,连接实物电路. 24.在进行“怎样使两个小灯泡亮起来”的探究活动中，小明、小红和小华三人把一个开关和两只小灯泡逐一顺次连接后，刚将线路两端接到电源两极，L2就亮了，但L1不亮.他们在实验操作中的不当之处是：                           ，关于L1不亮，小明认为是L1的灯丝断了,但小红说L1没坏.你认为              的观点一定是错的，理由是                                              25.在“探究并联电路中电流的规律”实验中:(1)小明想测干路电流，连接的电路如图甲所示，闭合开关后，电流表的示数是0.34 A,请在图乙中画出指针的位置.若通过灯L2的电流为0.2 A,则通过L1的电流为       A(2)在测完干路电流后,小明想测量通过灯L1的电流,请在要改动的导线上打“X”，并正确连接电路. 26.为了探究并联电路的电流规律,小明做了如下的实验.(1)在连接电路时,开关应处于             状态.(2)小明先将电流表接在L1支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零,电路故障是                     (3)排除故障后，他用电流表测出了L1支路的电流I1=1.2 A,而在测量L2支路和干路上的电流时,两个电流表指针偏转均如图1所示，则I2=           A,I=            A.根据测量结果，你认为并联电路中电流规律的表达式是:                     (4)为了验证结论的普遍性，小明的具体做法是:                          (5)根据上述结论,应用到图2中，图中已标明了电流方向，且Ib=0.2A，Ic=0.6A，Id=0.3A,则Ia=            A.(6)小明连接了如图3的实物连接图，若要测灯L2的电流，请你在图上只改动一根导线，完成电路的连接，(在需改动的导线上打“X”，再画出重新连接后的导线)    参考答案 一、1、C2、D3、A4、A5、A6、B7、C8、C9、C二、10、摩擦起电，同种电荷相互排斥11、同，B——A，绝缘体12、串联，并联13、闭合S2，断开S1、S314、并联，L2断路15、b ，向右16、1.2，0.917、短路，大三、18、解:(1)由图可知:灯L1与灯L2并联，电流表A1测干路电流，电流表A2测L2电流。根据并联电路电流规律可知:干路电流大于支路电流，而从两表指针偏转位置来看，由此得出:A1一定使用的是0—3A量程，由指针位置可知，此时的电流I=0.8A，A2使用的是0-0.6A量程.由指针位置可知，此时的电流I2=0.48 A.(2)    灯泡L2的电流I2=0.48A，L1的电流I1=I-I2=0.32A19、解:(1)由电路图可知，两灯泡并联，电流表A1测L1支路的电流，因此通过灯泡L1的电流:I1=0.8 A.(2)电流表A测干路电流，干路电流:I=1.5 A；因为并联电路中干路电流等于各支路电流之和，所以通过L2的电流:I2=I-I1=0.7A四、20、答:(1)静电贴花能很容易贴在干净的玻璃上说明带电体具有吸引轻小物体的性质。(2)一年后揭下贴花,玻璃上会留下红色印记,这一现象说明了分子在不停地做无规则运动。21、答:根据并联时用电器互不影响，串联时用电器互相影响可知:取掉一个灯泡，如果另一个灯亮，则这两盏灯是并联的;如果另一个灯不亮，则这两盏灯是串联的。22、答:因为金属是很好的导体，容易导电，所以电线芯要用金属来做.因为橡胶或塑料是绝缘体，不容易导电，所以电线芯外面的包层要用它们来做，以防触电.五、23、如图所示：24、连接电路时，开关未断开，小明，如果灯L1的灯丝断了，则电路断路，电路中没有电流，灯L2不亮25、（1）0.14（2）如图所示：26、（1）断开（2）L1或电流表断路（3）0.3，1.5，I=I1+I2（4）换用不同的灯泡测量多组数据（5）0.1（6）如图所示：
