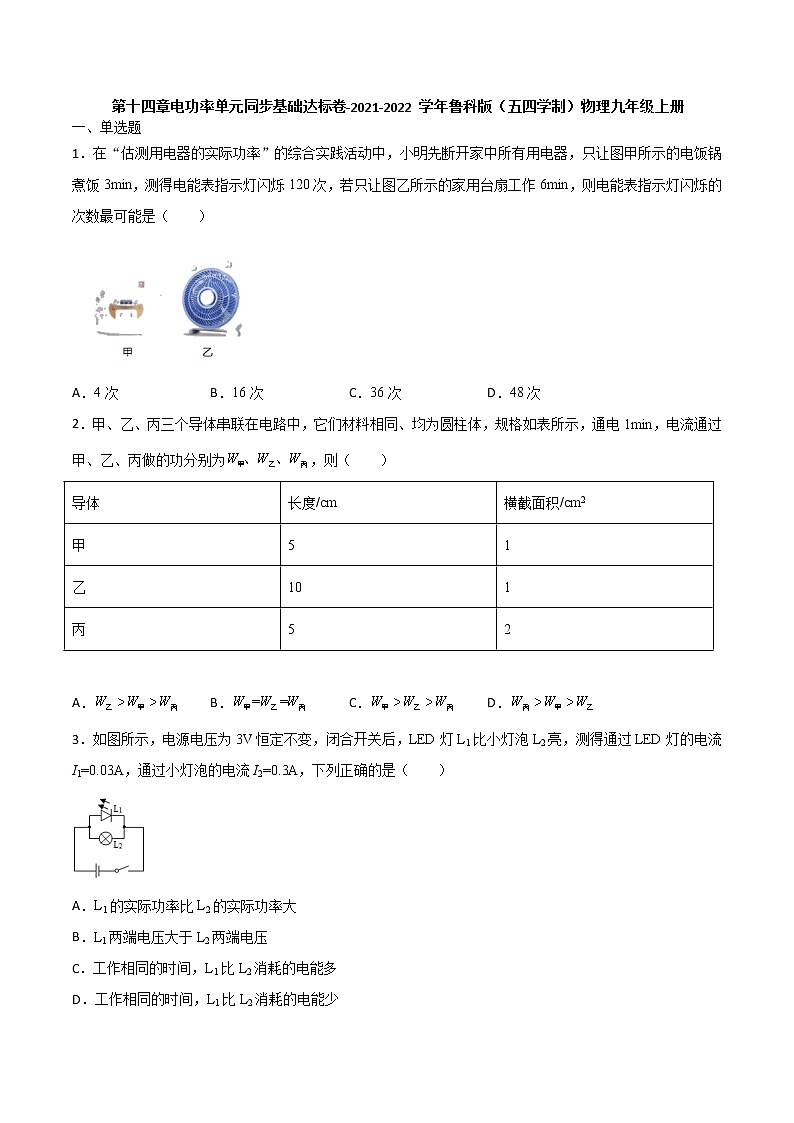

第十四章电功率单元同步基础达标卷-2021-2022学年鲁科版（五四学制）物理九年级上册

一、单选题

1．在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让图甲所示的电饭锅煮饭3min，测得电能表指示灯闪烁120次，若只让图乙所示的家用台扇工作6min，则电能表指示灯闪烁的次数最可能是（　　）

A．4次 B．16次 C．36次 D．48次

2．甲、乙、丙三个导体串联在电路中，它们材料相同、均为圆柱体，规格如表所示，通电1min，电流通过甲、乙、丙做的功分别为，则（　　）

A． B． C． D．

3．如图所示，电源电压为3V恒定不变，闭合开关后，LED灯L1比小灯泡L2亮，测得通过LED灯的电流I1=0.03A，通过小灯泡的电流I2=0.3A，下列正确的是（　　）

A．L1的实际功率比L2的实际功率大

B．L1两端电压大于L2两端电压

C．工作相同的时间，L1比L2消耗的电能多

D．工作相同的时间，L1比L2消耗的电能少

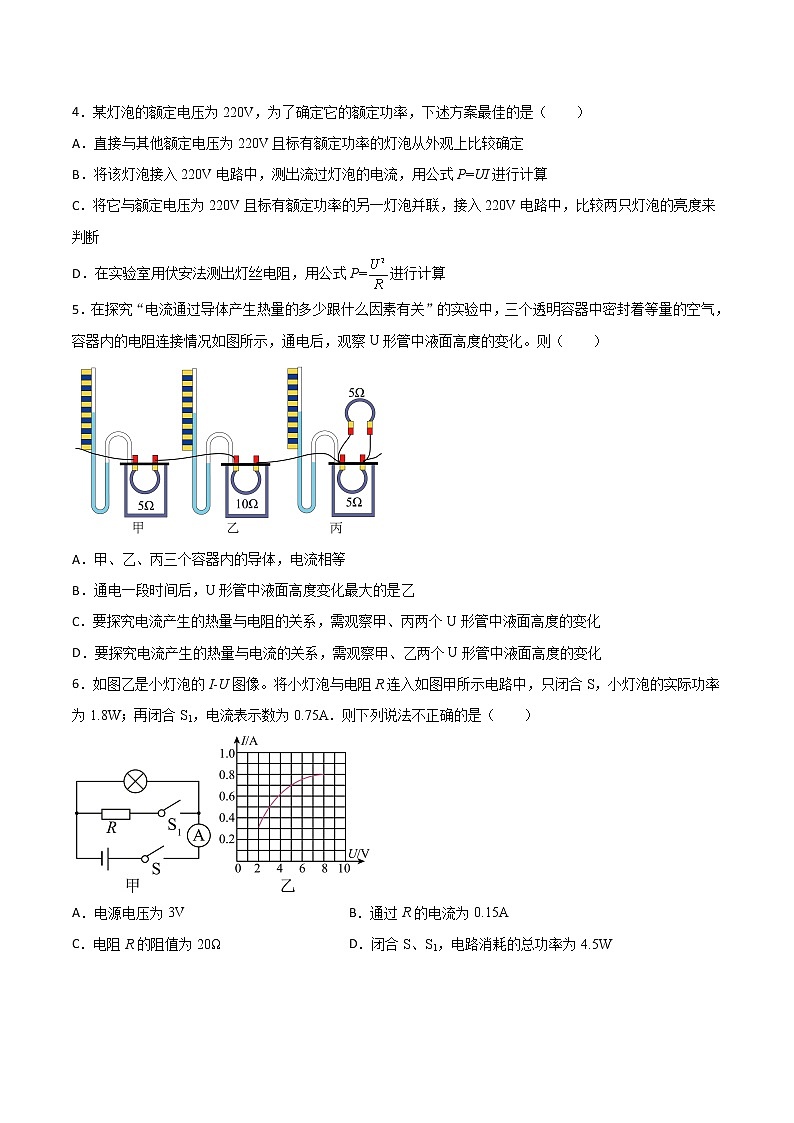

4．某灯泡的额定电压为220V，为了确定它的额定功率，下述方案最佳的是（　　）

A．直接与其他额定电压为220V且标有额定功率的灯泡从外观上比较确定

B．将该灯泡接入220V电路中，测出流过灯泡的电流，用公式P=UI进行计算

C．将它与额定电压为220V且标有额定功率的另一灯泡并联，接入220V电路中，比较两只灯泡的亮度来判断

D．在实验室用伏安法测出灯丝电阻，用公式P=进行计算

5．在探究“电流通过导体产生热量的多少跟什么因素有关”的实验中，三个透明容器中密封着等量的空气，容器内的电阻连接情况如图所示，通电后，观察U形管中液面高度的变化。则（　　）

A．甲、乙、丙三个容器内的导体，电流相等

B．通电一段时间后，U形管中液面高度变化最大的是乙

C．要探究电流产生的热量与电阻的关系，需观察甲、丙两个U形管中液面高度的变化

D．要探究电流产生的热量与电流的关系，需观察甲、乙两个U形管中液面高度的变化

6．如图乙是小灯泡的I-U图像。将小灯泡与电阻R连入如图甲所示电路中，只闭合S，小灯泡的实际功率为1.8W；再闭合S1，电流表示数为0.75A．则下列说法不正确的是（　　）

A．电源电压为3V B．通过R的电流为0.15A

C．电阻R的阻值为20Ω D．闭合S、S1，电路消耗的总功率为4.5W

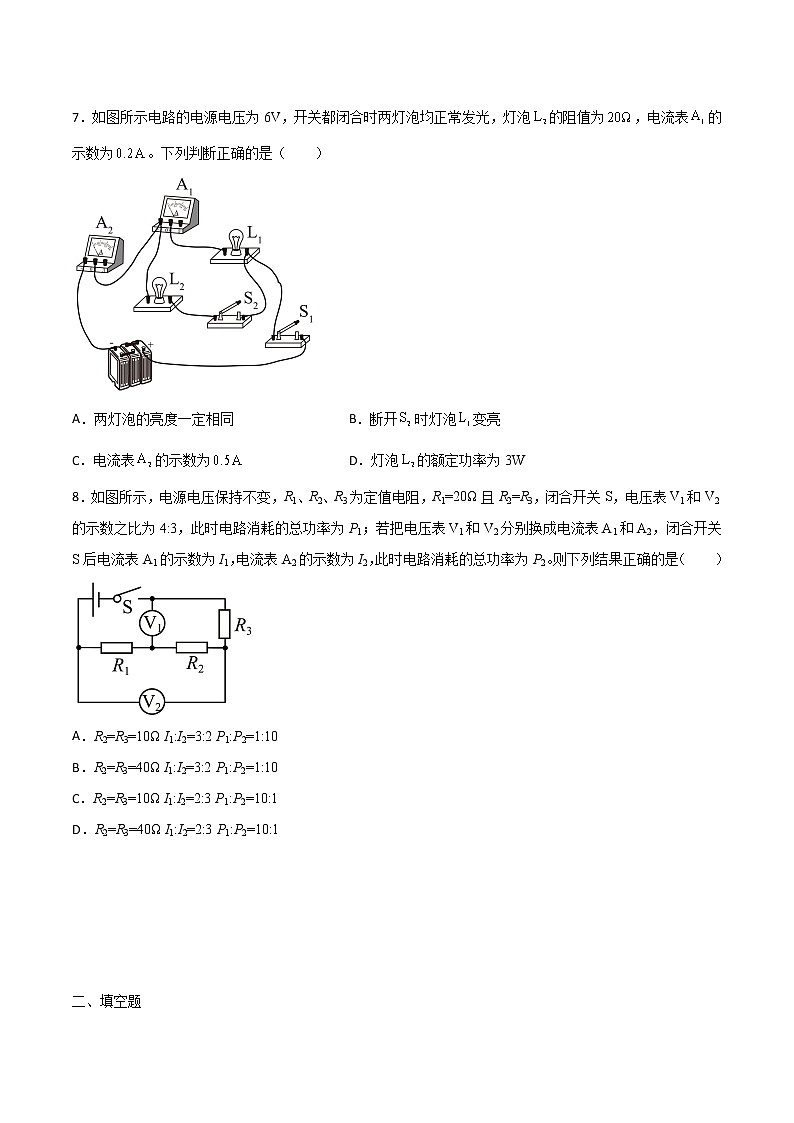

7．如图所示电路的电源电压为6V，开关都闭合时两灯泡均正常发光，灯泡的阻值为，电流表的示数为。下列判断正确的是（　　）

A．两灯泡的亮度一定相同 B．断开时灯泡变亮

C．电流表的示数为 D．灯泡的额定功率为3W

8．如图所示，电源电压保持不变，R1、R2、R3为定值电阻，R1=20Ω且R2=R3，闭合开关S，电压表V1和V2的示数之比为4:3，此时电路消耗的总功率为P1；若把电压表V1和V2分别换成电流表A1和A2，闭合开关S后电流表A1的示数为I1，电流表A2的示数为I2，此时电路消耗的总功率为P2。则下列结果正确的是（　　）

A．R2=R3=10Ω I1:I2=3:2 P1:P2=1:10

B．R2=R3=40Ω I1:I2=3:2 P1:P2=1:10

C．R2=R3=10Ω I1:I2=2:3 P1:P2=10:1

D．R2=R3=40Ω I1:I2=2:3 P1:P2=10:1

二、填空题

9．如图所示，电热膜是在绝缘聚酯薄膜表面，用金属导线将经过特殊工艺加工形成的一条条薄的粗细均匀的导电墨线连接形成网状结构。电热膜中导电墨线连接的方式是 _____联，电热膜能发热是因为电流具有 _____效应；某电热膜总功率4400W，正常工作2小时消耗电能 _____kW•h。

10．小陶在家中单独、连续使用同一台电暖器，打开、关闭电暖器的时间及对应电能表示数如图所示，则该电暖器这段时间内用电______，其功率为______W。

11．一只灯泡标有“6V，3W”的字样，将灯泡接入电源电压恒定为8V的电路，要使灯泡正常发光，应该给灯泡_______（选填“串联”或“并联”）一个阻值为_______Ω的定值电阻。（不考虑灯泡灯丝的电阻受温度的影响）

12．如图所示，电源电压不变，当滑动变阻器的滑片P从A点移到B点（图中未标出），电压表前后示数之比为4:3，电阻R1前后消耗的功率之比为4:9，移动滑片P的过程中，R2接入电路的阻值在______（选填“增大”“减小”或“不变”）。若滑片P在A点时，变阻器消耗的功率为6W，则滑片在B点时R1上消耗的功率为______W。

13．如图所示，电源电压保持不变，R1∶R2=1∶4，当只闭合S1时，电流表的示数为0.3A，R1消耗的功率为P1；当只闭合S2时，R0消耗的功率为0.4W，R2消耗的功率为P2，且P1∶P2=9∶4，则电源电压为______V，电阻R0的阻值为______。

14．有两只灯泡L1、L2，分别标有“12V   12W”和“12V   6W”的字样。若不考虑温度对灯丝电阻的影响，L1、L2的电阻之比是_______；若将两灯与某一电源连接成一个串联电路，其中一灯正常发光，另一灯较暗，则电源电压_________V。

三、实验题

15．在做“探究电流通过导体时产生的热量与什么因素有关”的实验时，小明采用了如图所示的实验装置。

（1）实验中从甲图可知，通过观察U形管中高度差的变化来比较电流通过电阻丝_______的多少。高度差的形成是由于U形管中_______气体（选填“气体”或“液体”）热胀冷缩导致的；

（2）图乙所示是用来探究电流产生的热量跟___________的关系；

（3）图丙所示是用来探究电流产生的热量跟___________的关系；

（4）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。此时该装置是探究电流产生的热量跟________的关系，一段时间后电阻丝产生的热量_______（选填“左瓶”、“右瓶”、“两瓶一样”）多。

16．在测量小灯泡电功率的实验中，小灯泡的额定电压为，电源是2节新干电池，滑动变阻器的电阻可在内调节，小灯泡的电阻约为。

（1）请你用笔画线代替导线，将图中的实物电路图连接完整______。

（2）实验中，由操作不小心等原因，导致电压表的示数变为零，电流表的示数增大，则电路出现的故障可能是______。

（3）通过实验得到了小灯泡的和的数据如下表所示：

①根据表中的数据，在如图所示的坐标系中画出该小灯泡的电流随电压变化的图像______。

②从图像中可知，该小灯泡的额定功率为______。由图像可以得到小灯泡电流与电压的关系为：______。小灯泡的电流与其两端电压不成正比关系的原因是________。

17．小宇和小珠用所学的电学知识，进行了下面的实验探究。

（1）小宇利用如图甲所示的电路探究“电流与电阻的关系”，连接线路后，闭合开关，电流表和电压表均有较小的示数，但无论怎么移动滑片，两表的示数都不变，可能的原因是______。改正后，小字改变R的阻值，调节滑动变阻器滑片P的位置，记录某次电流表示数如图乙所示为______A；多次实验，根据测得数据得到如图丙的关系图像，分析图像可知小宇实验时控制定值电阻两端电压为______V，可得出结论：______；

（2）小珠连接了如图丁所示的电路，仅用一个电压表测出了额定电压为U的小灯泡的额定功率，为已知电阻，为滑动变阻器。请你帮她完成实验步骤：

①请在虚框内填入电压表和开关的元件符号______。

②只闭合开关S和，调节的滑片P，使电压表示数为______；

③只闭合开关S和，保持滑动变阻器滑片P的位置不变，读出电压表示数为；

④小灯泡的额定功率______。（用、、表示）

四、计算题

18．如图所示，是“彩虹”款某款电热毯的简易电路图。电源电压保持不变，R1是电热毯加热的电热丝，R2是定值电阻，该电热毯的额定电压为220V，当开关S闭合时，电热毯处于高温加热状态，其预定加热功率为110W；当开关S断开时，电热毯处于低温加热状态。求：

（1）该电热毯的电热丝R1的阻值大小。

（2）该电热毯处于正常工作的高温加热状态时，30min消耗的电能大小。

（3）若R2的阻值为660Ω，则当该电热毯处于低温加热状态时，求R1的实际功率大小。

19．如图所示，电源电压为且保持不变，小灯泡的规格为“”，滑动变阻器的最大阻值为，电流表的量程为，闭合开关，当开关、都断开时，小灯泡恰能正常发光，求：

（1）的阻值；

（2）当开关、、都闭合时，要保证电路各元件安全，整个电路电功率的变化范围。

20．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。小明同学设计了移动甲醛检测设备，原理如图甲所示。电源电压为且恒定不变，是标有“”字样的滑动变阻器，为可以感知甲醛污染指数的可变电阻。

（1）当的滑片滑到中点时，若它两端的电压为1.5V，此时污染指数是多少？

（2）当的滑片滑到中点时，若污染指数为60时，电路中的电流为多少？

（3）显示器由的电压表改装而成，移动滑片位置，使其最大显示污染指数为360，此时电路消耗的总功率是多少？

参考答案

1．B2．A3．D4．B5．B6．D7．C8．B

9．并    热    8.8    10．    1350    11．串联    4    12．减小    6.75

13．36    40    14．1:2    18V

15．产生的热量    气体    电阻    电流    电阻    左瓶

16．    灯泡短路        0.45

17．将变阻器下面两个接线柱连入了电路中            电压一定时，电流与电阻成反比        U

18．（1）440Ω；（2）1.98×105J；（3）17.6W

19．（1）；（2）

20．（1）180；（2）0.075A；（3）0.675W
