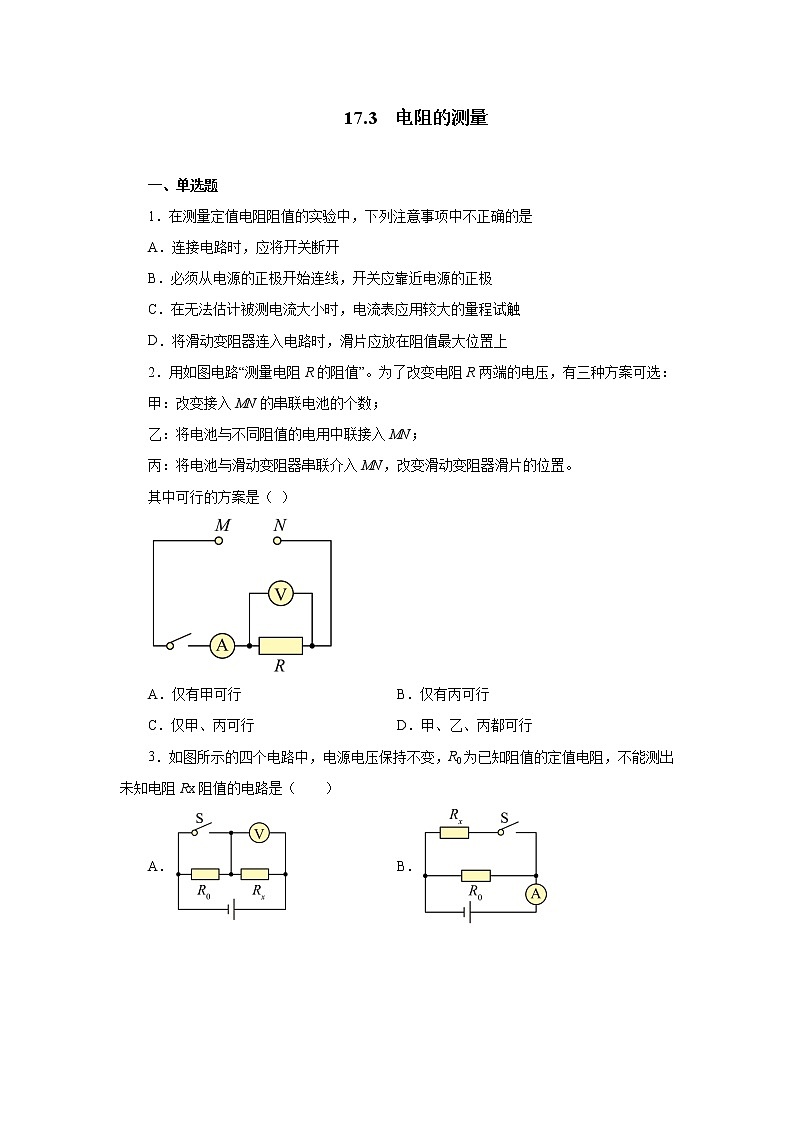

17.3  电阻的测量

一、单选题

1．在测量定值电阻阻值的实验中，下列注意事项中不正确的是

A．连接电路时，应将开关断开

B．必须从电源的正极开始连线，开关应靠近电源的正极

C．在无法估计被测电流大小时，电流表应用较大的量程试触

D．将滑动变阻器连入电路时，滑片应放在阻值最大位置上

2．用如图电路“测量电阻R的阻值”。为了改变电阻R两端的电压，有三种方案可选：

甲：改变接入MN的串联电池的个数；

乙：将电池与不同阻值的电用中联接入MN；

丙：将电池与滑动变阻器串联介入MN，改变滑动变阻器滑片的位置。

其中可行的方案是（ ）

A．仅有甲可行 B．仅有丙可行

C．仅甲、丙可行 D．甲、乙、丙都可行

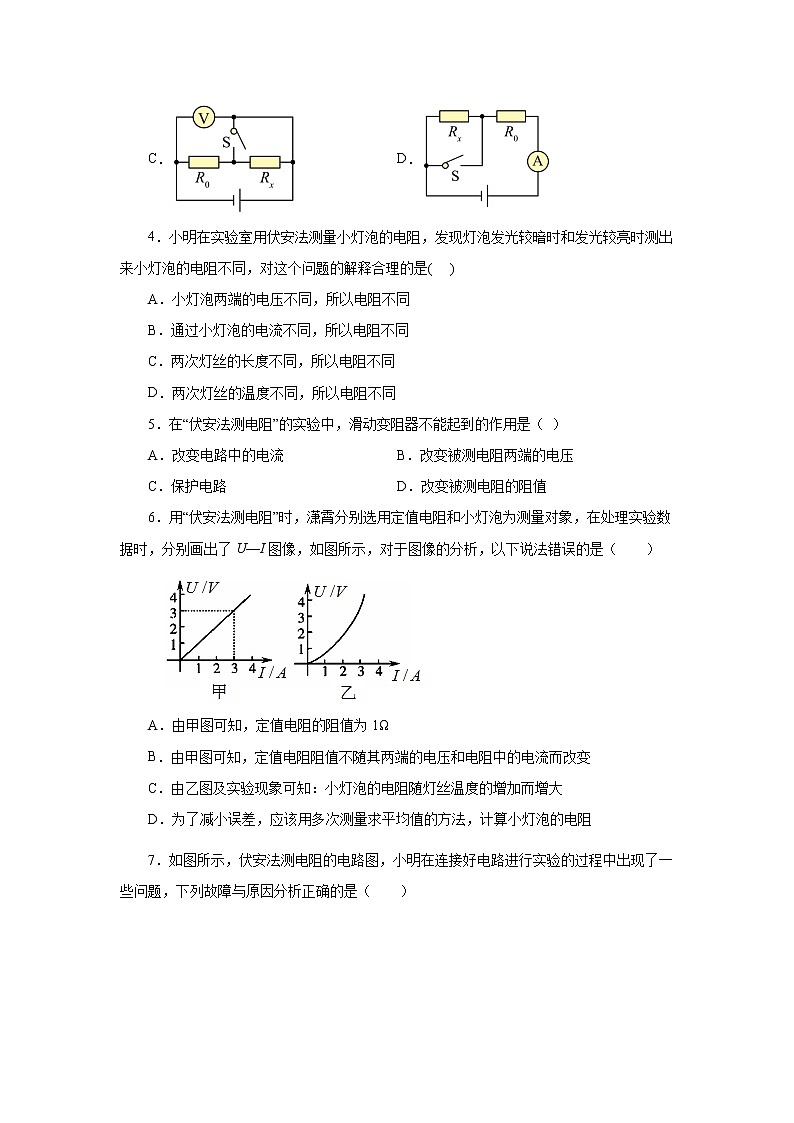

3．如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（　　）

A． B．

C． D．

4．小明在实验室用伏安法测量小灯泡的电阻，发现灯泡发光较暗时和发光较亮时测出来小灯泡的电阻不同，对这个问题的解释合理的是(     )

A．小灯泡两端的电压不同，所以电阻不同

B．通过小灯泡的电流不同，所以电阻不同

C．两次灯丝的长度不同，所以电阻不同

D．两次灯丝的温度不同，所以电阻不同

5．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（ ）

A．改变电路中的电流 B．改变被测电阻两端的电压

C．保护电路 D．改变被测电阻的阻值

6．用“伏安法测电阻”时，潇霄分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U—I图像，如图所示，对于图像的分析，以下说法错误的是（　　）

A．由甲图可知，定值电阻的阻值为1Ω

B．由甲图可知，定值电阻阻值不随其两端的电压和电阻中的电流而改变

C．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大

D．为了减小误差，应该用多次测量求平均值的方法，计算小灯泡的电阻

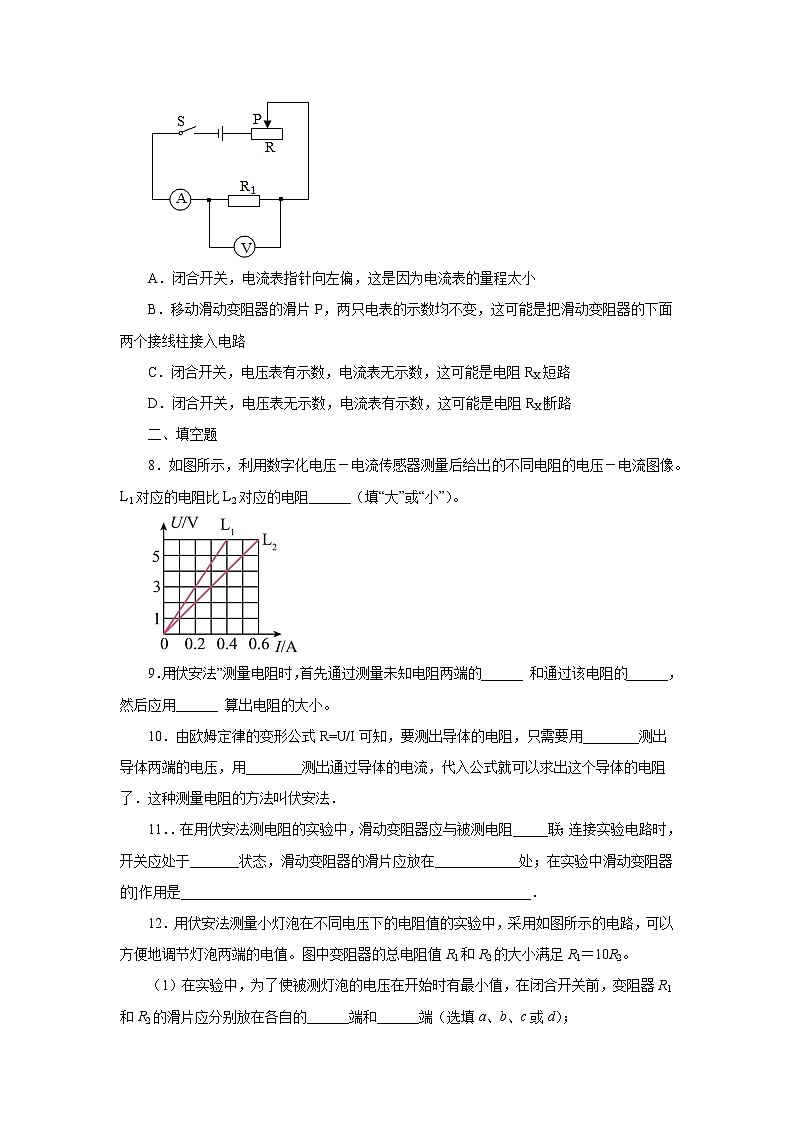

7．如图所示，伏安法测电阻的电路图，小明在连接好电路进行实验的过程中出现了一些问题，下列故障与原因分析正确的是（　　）

A．闭合开关，电流表指针向左偏，这是因为电流表的量程太小

B．移动滑动变阻器的滑片P，两只电表的示数均不变，这可能是把滑动变阻器的下面两个接线柱接入电路

C．闭合开关，电压表有示数，电流表无示数，这可能是电阻RX短路

D．闭合开关，电压表无示数，电流表有示数，这可能是电阻RX断路

二、填空题

8．如图所示，利用数字化电压－电流传感器测量后给出的不同电阻的电压－电流图像。L1对应的电阻比L2对应的电阻______（填“大”或“小”）。

9．用“伏安法”测量电阻时，首先通过测量未知电阻两端的______ 和通过该电阻的______，然后应用______ 算出电阻的大小。

10．由欧姆定律的变形公式R=U/I可知，要测出导体的电阻，只需要用________测出导体两端的电压，用________测出通过导体的电流，代入公式就可以求出这个导体的电阻了．这种测量电阻的方法叫伏安法．

11．．在用伏安法测电阻的实验中，滑动变阻器应与被测电阻_____联；连接实验电路时，开关应处于_______状态，滑动变阻器的滑片应放在____________处；在实验中滑动变阻器的]作用是__________________________________________________．

12．用伏安法测量小灯泡在不同电压下的电阻值的实验中，采用如图所示的电路，可以方便地调节灯泡两端的电值。图中变阻器的总电阻值R1和R2的大小满足R1＝10R2。

（1）在实验中，为了使被测灯泡的电压在开始时有最小值，在闭合开关前，变阻器R1和R2的滑片应分别放在各自的______端和______端（选填a、b、c或d）；

（2）采用这个电路能够达到粗调或精细调节灯泡两端电压的目的。其中变阻器______是进行粗调使用的。

13．为了测量Rx的阻值，某同学设计了如图甲所示的电路．已知R0=5Ω，当S1断开、S2闭合时，电压表的示数为6V；当S2断开、S1闭合时，电压表的示数如图乙所示，由此可知R0两端的电压为______V，Rx的阻值为______Ω。

14．在伏安法测电阻实验中，电源电压为6V，待测电阻大约为10Ω，电流表有0.6A、3A两个量程，电压表有3V、15V两个量程．

请完成如下问题：

（1）本实验中，电流表的量程应选________，在连接电路前，开关应________;

（2）两图是实验中电流表、电压表的示数，电压表的读数为_______V，求得待测电阻的阻值为________Ω．

15．如何用一个电压表和一个已知电阻来测量某未知电阻？小红设计了如图所示的电路。电源电压不变，已知R1阻值为R0，在闭合S的情况下，断开S1时电压表的读数是U1，闭合S1时电压表的示数是U2，则电源电压为______，被测电阻R2=______。

三、实验题

16．小红同学在某次物理实验考查中抽到考题《用伏安法测量某未知电阻的阻值》的实验，实验电路图如图甲所示，请你帮他完成下列问题：

（1）根据电路图，把图乙中所缺失的导线连接起来；（____）

（2）开关闭合前，滑动变阻器的滑片应滑到最______（选填“左”或“右”）端；

（3）粗略检查后闭合开关，发现电压表的指针出现反偏现象，可能出现这种情况的原因是______（选填“A”或“B”）。

A．电压表量程选小了  B．电压表的正负接线柱接反了

（4）通过三次实验得出的实验数据如下表所示：

第三次得出的电流如图丙所示，请你根据所提供信息求出所测未知电阻的阻值为______。

17．小岩利用“伏安法”测量未知电阻的阻值。

（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图所示，请你添加一条导线将实验电路补充完整______；

（2）电路连接正确后，闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表、电流表的示数如图所示，则电压表的示数为______V，电流表的示数为______A，电阻Rx的阻值为______Ω。

（3）当向右移动滑片时，电压表示数______。（填“变大、变小、不变”）

四、计算题

18．如图所示是一个灯泡和一个定值电阻的I-U图像，根据图像所给信息计算：

(1)如果将灯泡和定值电阻并联，接在恒定电压为6V的电源两端，求此时灯泡的电阻和定值电阻的阻值；

(2)如果将灯泡和定值电阻串联，接在恒定电压为6V的电源两端，求此时灯泡两端电压以及此时灯泡的电阻。

参考答案

1．B

2．D

3．C

4．D

5．D

6．D

7．B

8．大

9．电压    电流    R＝

10．电压表    电流表

11．串    断开    阻值最大    改变被测电阻两端的电压（或改变通过被测电阻的电流）

12．b    c    R1

13．2.4    7.5

14．0.6A    断开    4.5    9

15．U2

16．    左    B    6

17．    2.5    0.5    5    变小

18．(1)，；(2)，
