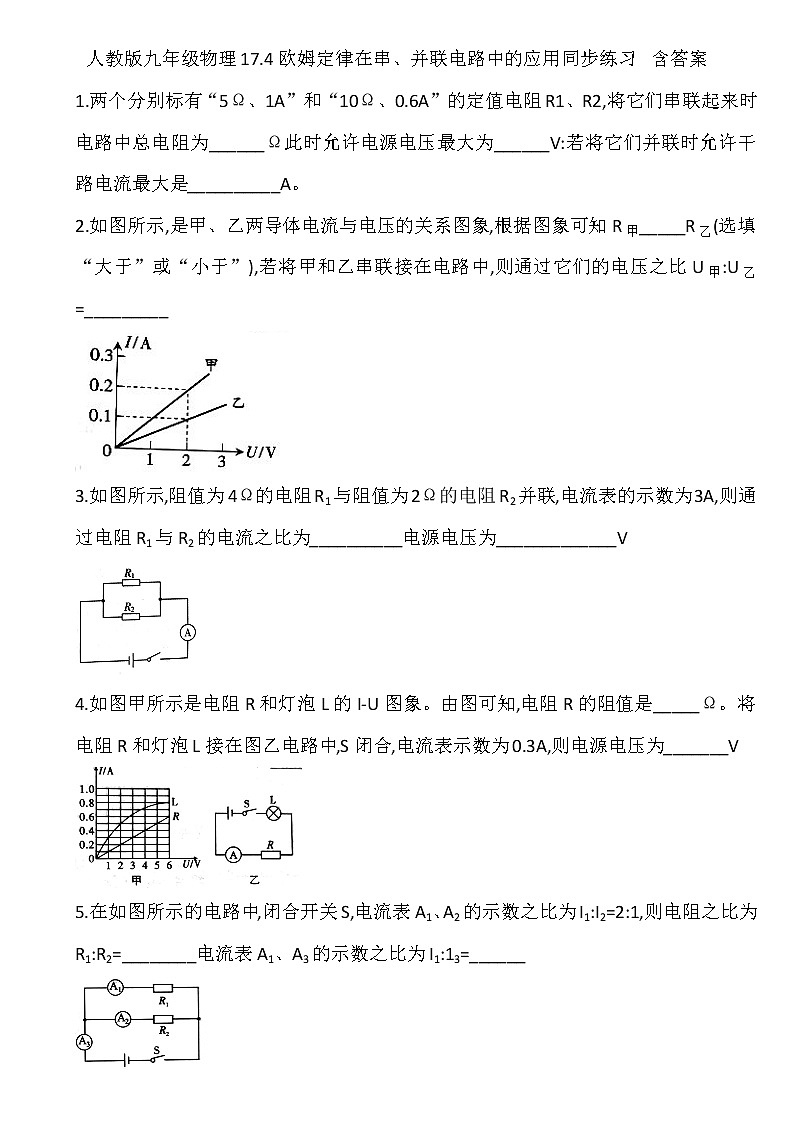

人教版九年级物理17.4欧姆定律在串、并联电路中的应用同步练习  含答案

1.两个分别标有“5Ω、1A”和“10Ω、0.6A”的定值电阻R1、R2,将它们串联起来时电路中总电阻为______Ω此时允许电源电压最大为______V:若将它们并联时允许干路电流最大是__________A。

2.如图所示,是甲、乙两导体电流与电压的关系图象,根据图象可知R甲_____R乙(选填“大于”或“小于”),若将甲和乙串联接在电路中,则通过它们的电压之比U甲:U乙=_________

3.如图所示,阻值为4Ω的电阻R1与阻值为2Ω的电阻R2并联,电流表的示数为3A,则通过电阻R1与R2的电流之比为__________电源电压为_____________V

4.如图甲所示是电阻R和灯泡L的I-U图象。由图可知,电阻R的阻值是_____Ω。将电阻R和灯泡L接在图乙电路中,S闭合,电流表示数为0.3A,则电源电压为_______V

5.在如图所示的电路中,闭合开关S,电流表A1、A2的示数之比为I1:I2=2:1,则电阻之比为R1:R2=________电流表A1、A3的示数之比为I1:13=______

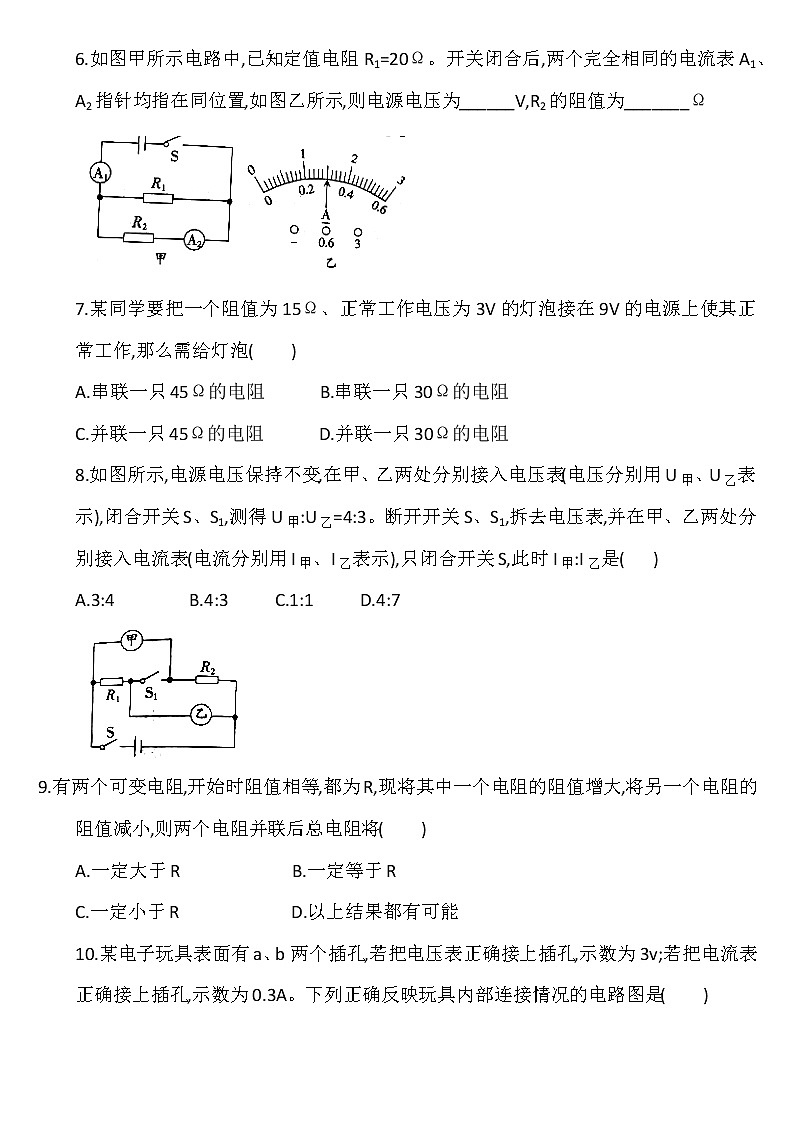

6.如图甲所示电路中,已知定值电阻R1=20Ω。开关闭合后,两个完全相同的电流表A1、A2指针均指在同位置,如图乙所示,则电源电压为______V,R2的阻值为_______Ω

7.某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在9V的电源上使其正常工作,那么需给灯泡(    )

    A.串联一只45Ω的电阻      B.串联一只30Ω的电阻

    C.并联一只45Ω的电阻      D.并联一只30Ω的电阻

    8.如图所示,电源电压保持不变,在甲、乙两处分别接入电压表(电压分别用U甲、U乙表示),闭合开关S、S1,测得U甲:U乙=4:3。断开开关S、S1,拆去电压表,并在甲、乙两处分别接入电流表(电流分别用I甲、I乙表示),只闭合开关S,此时I甲:I乙是(   )

    A.3:4        B.4:3     C.1:1     D.4:7

9.有两个可变电阻,开始时阻值相等,都为R,现将其中一个电阻的阻值增大,将另一个电阻的阻值减小,则两个电阻并联后总电阻将(    )

    A.一定大于R            B.一定等于R

    C.一定小于R            D.以上结果都有可能

    10.某电子玩具表面有a、b两个插孔,若把电压表正确接上插孔,示数为3v;若把电流表正确接上插孔,示数为0.3A。下列正确反映玩具内部连接情况的电路图是(    )

11.把R1和R2按图甲、乙的连接方式分别接到电压为12V的电源两端

(1)按图甲连接方式接入时,通过R1的电流为02A,加在R2两端的电压是4V,求R1和R2的阻值。

(2)按图乙连接方式接入时,求干路中的电流。

    12.如图所示的电路,电源电压保持不变,电阻R1=5Ω,R2=15Ω。

    (1)当开关S1、S2都断开时,电流表示数为0.2A,则电源电压是多少?

(2)当开关S1、S2都闭合时,电流表示数为0.9A,则通过电阻R3的电流是多少?

(3)电阻R3的阻值是多少?

答案

1、15  9  1.5

2、小于   1:2

3、1：2   4

4、10  4

5、1:2    2:3

6、24  80

7、B

8、B

9、C

10、D

11、40Ω   20Ω     0.9A

12、4V    0.1A   40Ω
