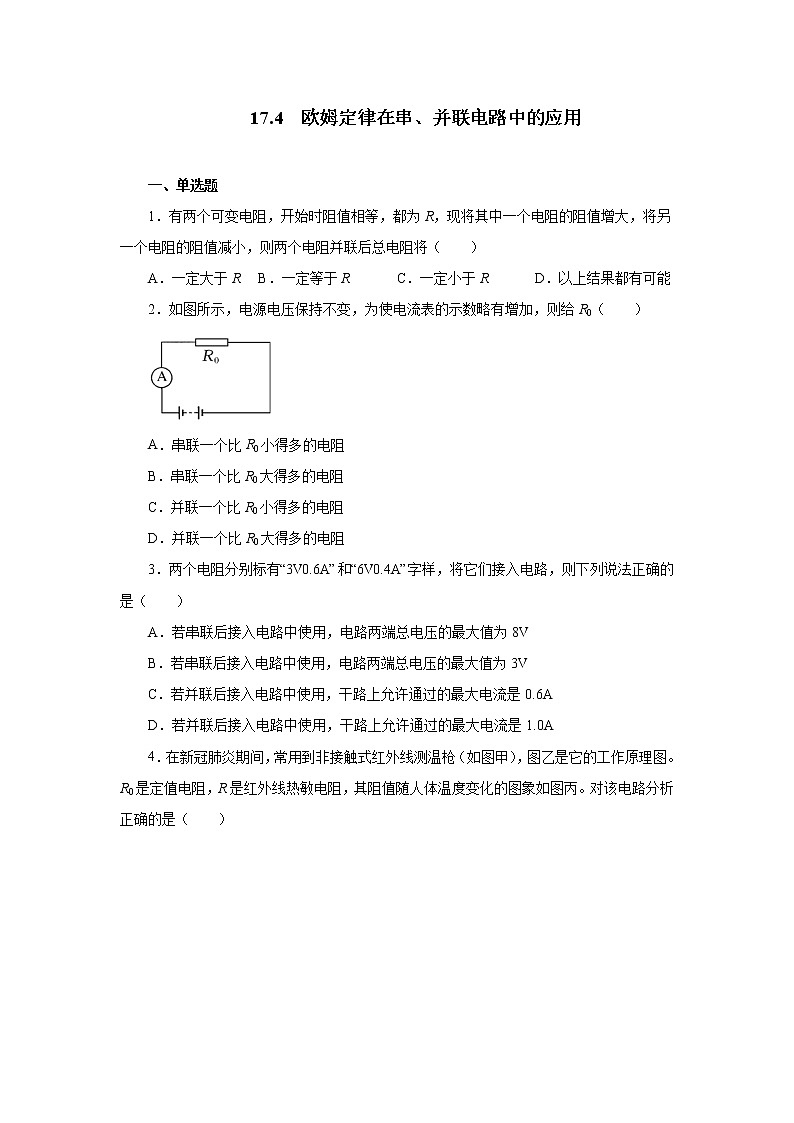

17.4  欧姆定律在串、并联电路中的应用

一、单选题

1．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（　　）

A．一定大于R B．一定等于R C．一定小于R D．以上结果都有可能

2．如图所示，电源电压保持不变，为使电流表的示数略有增加，则给R0（　　）

A．串联一个比R0小得多的电阻

B．串联一个比R0大得多的电阻

C．并联一个比R0小得多的电阻

D．并联一个比R0大得多的电阻

3．两个电阻分别标有“3V0.6A”和“6V0.4A”字样，将它们接入电路，则下列说法正确的是（　　）

A．若串联后接入电路中使用，电路两端总电压的最大值为8V

B．若串联后接入电路中使用，电路两端总电压的最大值为3V

C．若并联后接入电路中使用，干路上允许通过的最大电流是0.6A

D．若并联后接入电路中使用，干路上允许通过的最大电流是1.0A

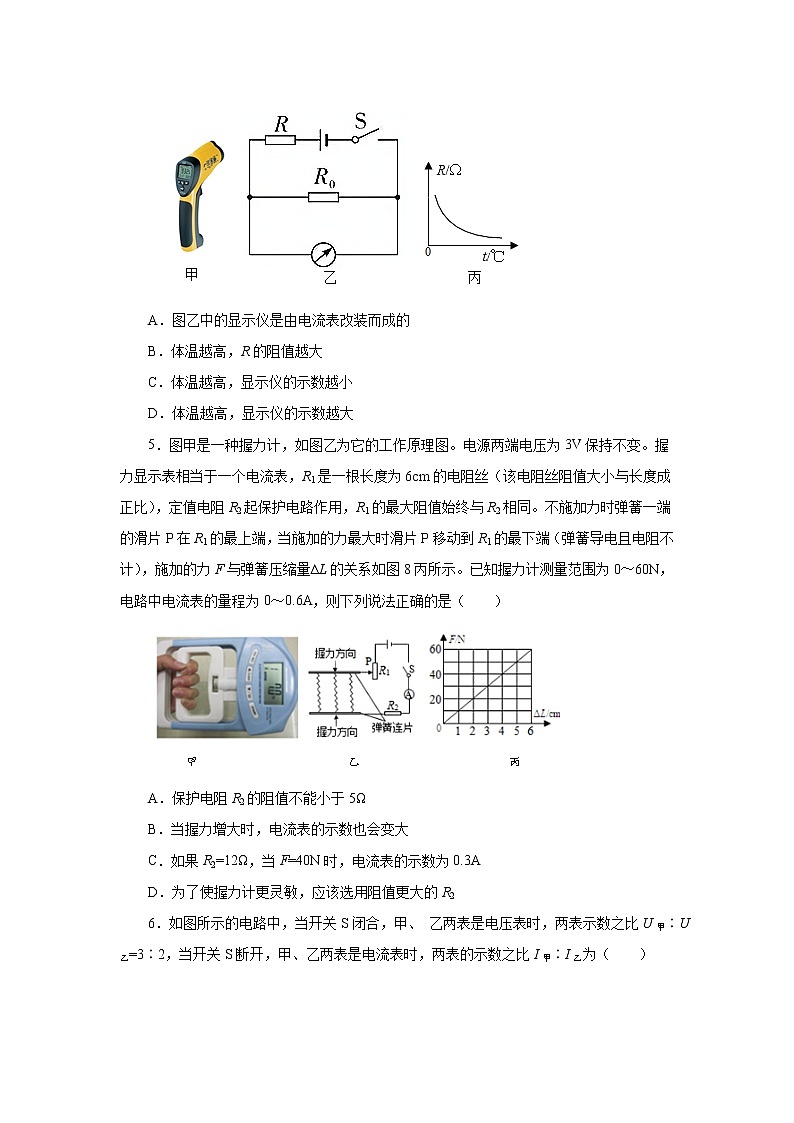

4．在新冠肺炎期间，常用到非接触式红外线测温枪（如图甲），图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（　　）

A．图乙中的显示仪是由电流表改装而成的

B．体温越高，R的阻值越大

C．体温越高，显示仪的示数越小

D．体温越高，显示仪的示数越大

5．图甲是一种握力计，如图乙为它的工作原理图。电源两端电压为3V保持不变。握力显示表相当于一个电流表，R1是一根长度为6cm的电阻丝（该电阻丝阻值大小与长度成正比），定值电阻R2起保护电路作用，R1的最大阻值始终与R2相同。不施加力时弹簧一端的滑片P在R1的最上端，当施加的力最大时滑片P移动到R1的最下端（弹簧导电且电阻不计），施加的力F与弹簧压缩量∆L的关系如图8丙所示。已知握力计测量范围为0～60N，电路中电流表的量程为0～0.6A，则下列说法正确的是（　　）

A．保护电阻R2的阻值不能小于5Ω

B．当握力增大时，电流表的示数也会变大

C．如果R2=12Ω，当F=40N时，电流表的示数为0.3A

D．为了使握力计更灵敏，应该选用阻值更大的R2

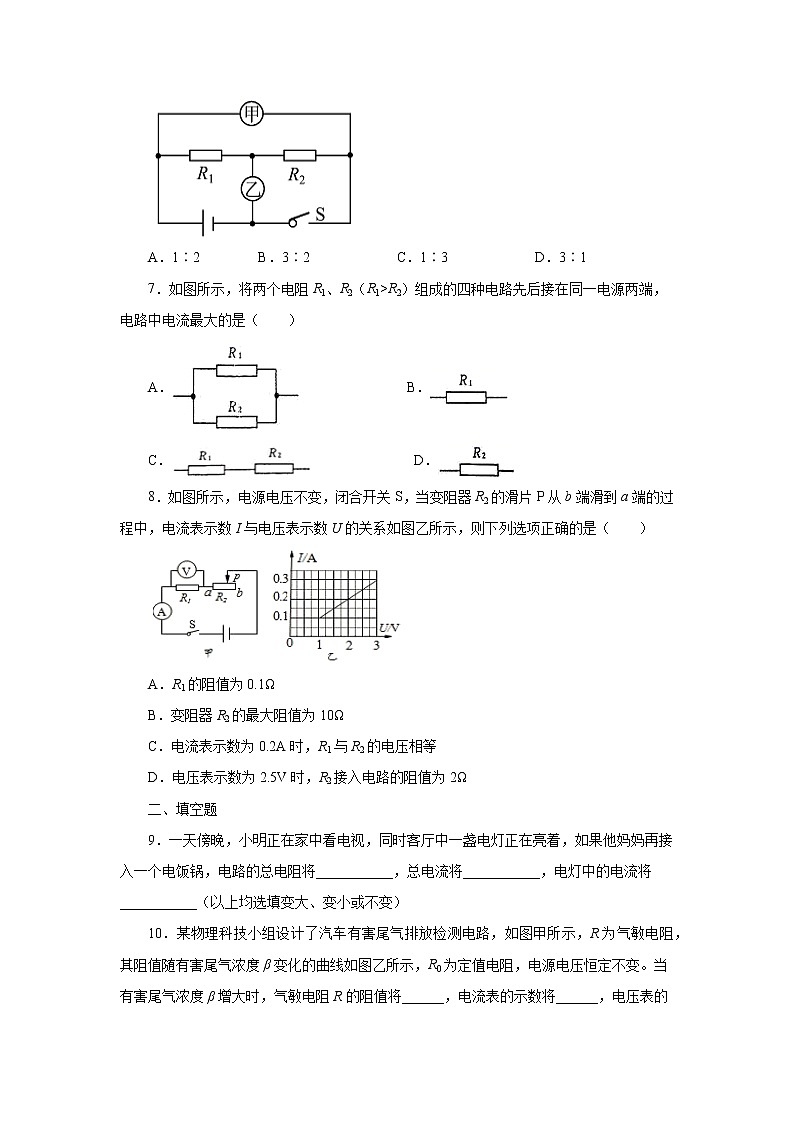

6．如图所示的电路中，当开关S闭合，甲、 乙两表是电压表时，两表示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表是电流表时，两表的示数之比I甲∶I乙为（　　）

A．1∶2 B．3∶2 C．1∶3 D．3∶1

7．如图所示，将两个电阻R1、R2（R1>R2）组成的四种电路先后接在同一电源两端，电路中电流最大的是（　　）

A．              B．

C．               D．

8．如图所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（　　）

A．R1的阻值为0.1Ω

B．变阻器R2的最大阻值为10Ω

C．电流表示数为0.2A时，R1与R2的电压相等

D．电压表示数为2.5V时，R2接入电路的阻值为2Ω

二、填空题

9．一天傍晚，小明正在家中看电视，同时客厅中一盏电灯正在亮着，如果他妈妈再接入一个电饭锅，电路的总电阻将___________，总电流将___________，电灯中的电流将___________（以上均选填变大、变小或不变）

10．某物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度β增大时，气敏电阻R的阻值将______，电流表的示数将______，电压表的示数将______。（选填“变大”、“变小”或“不变”）

11．如图所示，是小宝同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时，两只电压表的指针恰好指在同一位置处，选择量程的电压表是______，______。

12．如图所示电路图，电源电压为6V，把标有“6V 6W”灯泡L1和标有“6V 3W”灯泡L2接入电路，要使L1、L2并联应闭合开关______；若只闭合开关S2，通过L1，L2的电流之比为______，L1两端的电压为_______V。

13．公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中为定值电阻，为光敏电阻，其阻值随光照强度的增大而减小，烟雾浓度增大到一定程度使电流表的指针偏转到某区域时触发报警系统。当烟雾浓度增大时，电压表与电流表示数的比值 ______ （选填“变大”、“变小”或“不变”）；不改变电表的情况下，请写出一条能使控制器在烟雾浓度较淡时就触发报警的做法： ______ 。

14．如图所示是分别测量定值电阻 R 和小灯泡 L 两端电压和通过电流后得到的 U-I 图象， 由图可知，定值电阻 R 的阻值为____Ω；若将 R、L 并联后接在电压为 2V 的电源两端， 干路中的电流是____A。

15．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则滑动变阻器最大阻值为_____Ω，电源电压为_______V．

16．如图甲所示是一个电子拉力器原理图，硬质弹簧右端和金属滑片P固定在一起，（P与R1间的摩擦不计），电压表量程为0~3V，当P片置于b端时，电压表示数最大：ab是一根长为6cm的均匀电阻丝，阻值，电源电压。

(1)当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的示数是________V；

(2)要保证电压表能正常工作，电路中R0至少应为________Ω；

(3)己知该弹簧伸长的长度，与所受拉力F间的关系如图乙所示，若，通过计算说明，开关S闭合后，当电压表指针指在0.8V处，作业在拉环上水平向右的拉力为________。

三、计算题

17．在如图所示电路中，第一次当电键、、都闭合时，电流表示数为安；第二次当断开，、闭合时，电流表示数为安；第三次当闭合，、断开时，电压表示数为伏，电流表示数比第一次改变了安．若电源电压不变，求：电阻和的阻值．

18．如图所示，已知电源电压为6V，电阻R1＝20Ω、R2＝10Ω．

（1）当开关S1、S2均断开时，电压表的示数为4V，求电流表的示数和R3的阻值．

（2）当开关S1、S2均闭合时，求电压表和电流表的示数．

参考答案

1．C

2．D

3．A

4．D

5．A

6．C

7．A

8．D

9．变小    变大    不变

10．变小    变大    变小

11．V2    1：4

12．S1S3    1∶1     2

13．变大    减小R0的阻值

14．10    0.45

15．10    3

16．0    30    200N

17．20Ω；40Ω

18．（1）0.4A； 5Ω；（2）6V和0.9A．
