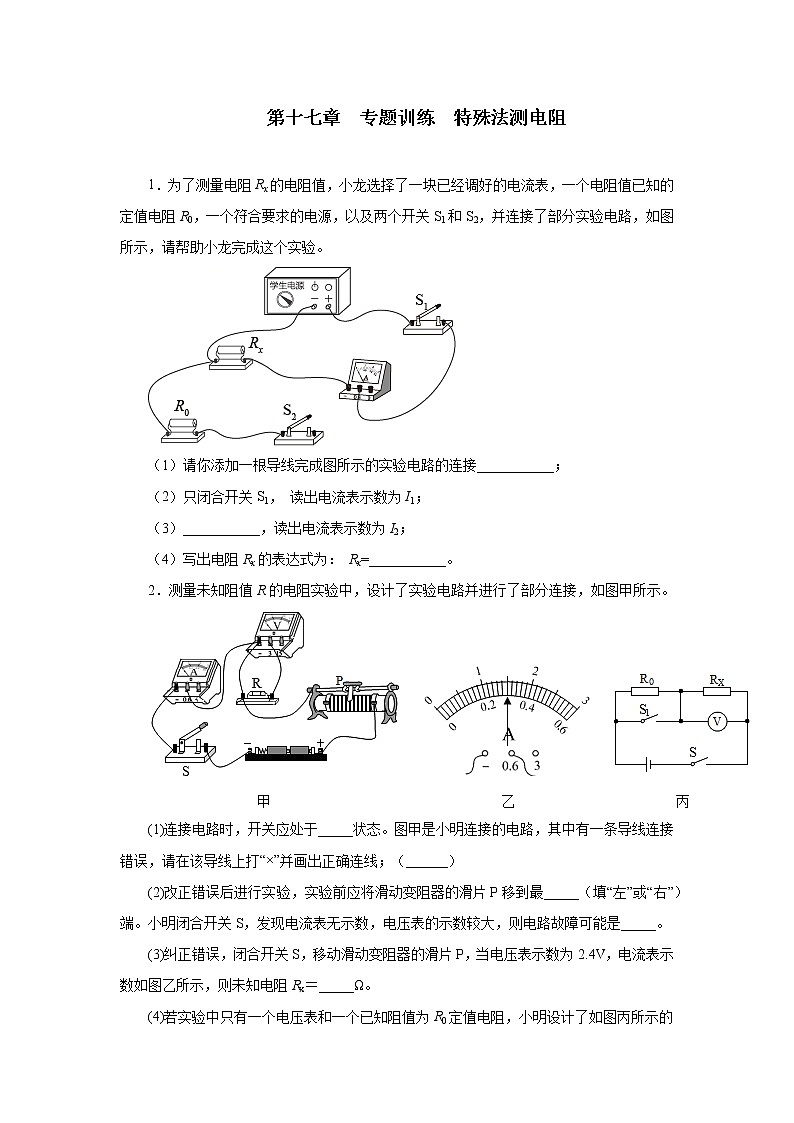

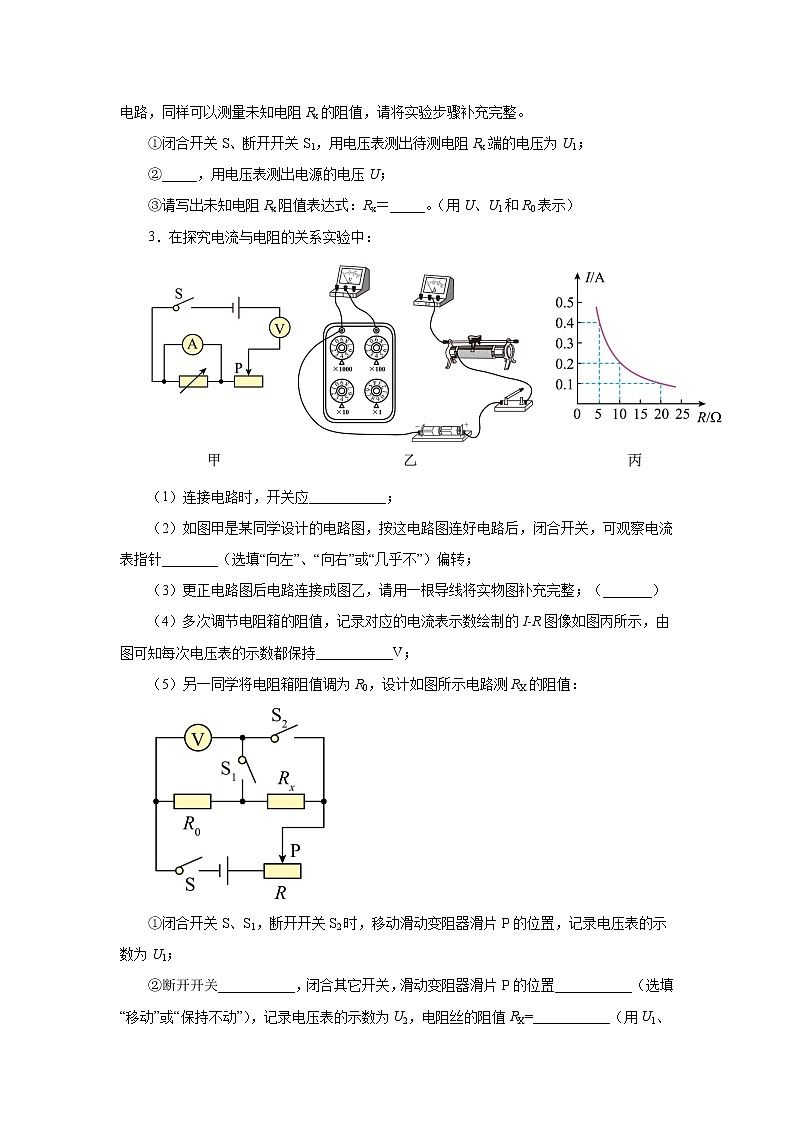

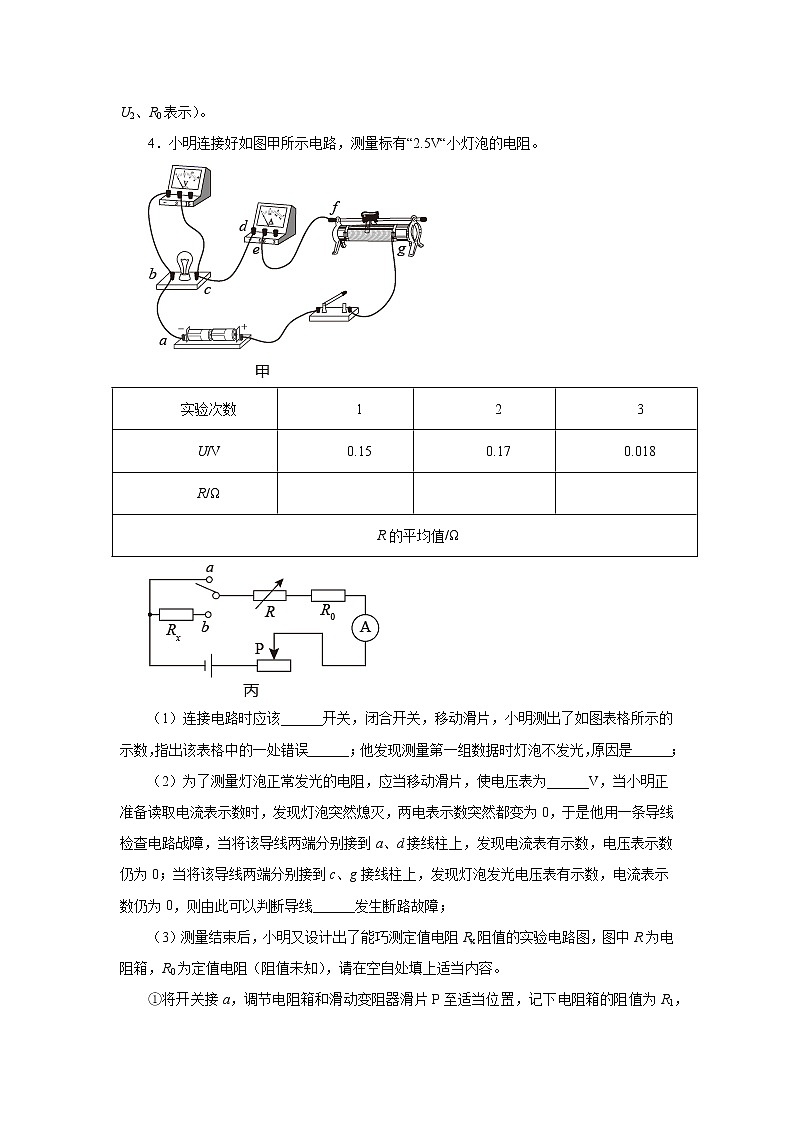

第十七章  专题训练  特殊法测电阻 1．为了测量电阻Rx的电阻值，小龙选择了一块已经调好的电流表，一个电阻值已知的定值电阻R0，一个符合要求的电源，以及两个开关S1和S2，并连接了部分实验电路，如图所示，请帮助小龙完成这个实验。（1）请你添加一根导线完成图所示的实验电路的连接___________；（2）只闭合开关S1， 读出电流表示数为I1；（3）___________，读出电流表示数为I2；（4）写出电阻Rx的表达式为： Rx=___________。2．测量未知阻值R的电阻实验中，设计了实验电路并进行了部分连接，如图甲所示。(1)连接电路时，开关应处于_____状态。图甲是小明连接的电路，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线；（______）(2)改正错误后进行实验，实验前应将滑动变阻器的滑片P移到最_____（填“左”或“右”）端。小明闭合开关S，发现电流表无示数，电压表的示数较大，则电路故障可能是_____。(3)纠正错误，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.4V，电流表示数如图乙所示，则未知电阻Rx＝_____Ω。(4)若实验中只有一个电压表和一个已知阻值为R0定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值，请将实验步骤补充完整。①闭合开关S、断开开关S1，用电压表测出待测电阻Rx端的电压为U1；②_____，用电压表测出电源的电压U；③请写出未知电阻Rx阻值表达式：Rx＝_____。（用U、U1和R0表示）3．在探究电流与电阻的关系实验中：（1）连接电路时，开关应___________；（2）如图甲是某同学设计的电路图，按这电路图连好电路后，闭合开关，可观察电流表指针________（选填“向左”、“向右”或“几乎不”）偏转；（3）更正电路图后电路连接成图乙，请用一根导线将实物图补充完整；（_______）（4）多次调节电阻箱的阻值，记录对应的电流表示数绘制的I-R图像如图丙所示，由图可知每次电压表的示数都保持___________V；     （5）另一同学将电阻箱阻值调为R0，设计如图所示电路测RX的阻值：①闭合开关S、S1，断开开关S2时，移动滑动变阻器滑片P的位置，记录电压表的示数为U1；②断开开关___________，闭合其它开关，滑动变阻器滑片P的位置___________（选填“移动”或“保持不动”），记录电压表的示数为U2，电阻丝的阻值RX=___________（用U1、U2、R0表示）。4．小明连接好如图甲所示电路，测量标有“2.5V“小灯泡的电阻。实验次数123U/V0.150.170.018R/Ω   R的平均值/Ω（1）连接电路时应该______开关，闭合开关，移动滑片，小明测出了如图表格所示的示数，指出该表格中的一处错误______；他发现测量第一组数据时灯泡不发光，原因是______；（2）为了测量灯泡正常发光的电阻，应当移动滑片，使电压表为______V，当小明正准备读取电流表示数时，发现灯泡突然熄灭，两电表示数突然都变为0，于是他用一条导线检查电路战障，当将该导线两端分别接到a、d接线柱上，发现电流表有示数，电压表示数仍为0；当将该导线两端分别接到c、g接线柱上，发现灯泡发光电压表有示数，电流表示数仍为0，则由此可以判断导线______发生断路故障；（3）测量结束后，小明又设计出了能巧测定值电阻Rx阻值的实验电路图，图中R为电阻箱，R0为定值电阻（阻值未知），请在空自处填上适当内容。①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下电阻箱的阻值为R1，电流表的示数为I1；②将开关接b，调节______，保持______不变，使电流表的示数仍为I1，记下电阻箱的阻值为R2；③则Rx=______。5．为测量电阻Rx的阻值，老师提供了以下器材：待测电阻Rx、已知阻值的定值电阻R0一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干。小明设计了如图所示电路。请将实验步骤补充完整：(1)按电路图连接电路。(2)闭合开关______，断开开关______，读出此时电流表的示数I1。(3)______。(4)得出表达式：Rx=______。6．小华同学利用课余时间到实验室做了如下实验：（1）在用“伏安法”测量定值电阻R时，连接了如图甲所示的电路，电源电压恒定不变，连接电路时，开关应处于_______状态。闭合开关，当电压表示数为2.6V，电流表示数如图乙所示，则R1的阻值为_________Ω；（2）按照上面的操作步骤，小华又测量了一个额定电压为2V的小灯泡的电阻，并描绘了如图丙所示的小灯泡电流随电压变化的关系图像，根据I-U图像可知小灯泡的额定功率为___________W；小灯泡的阻值随实际功率的增大而___________。这是由于功率增大时，小灯泡的___________升高所致；（3）然后，小华用如图丁所示的电路测量未知电阻Rx的阻值。R1的阻值已知，实验过程如下：a．对照电路图连接好电路，并将滑动变阻器的滑片P滑至阻值最大处；b．闭合开关，移动滑片在适当的位置。分别读出电压表V1、V2的示数为U1、U2； c．断开开关，整理器材；待测电阻Rx=_______。（用测量所得的物理量和已知最符号表示）7．用伏安法测 R 的电阻实验中：（1）图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整___________。（2）实验前，滑动变阻器的滑片 P 应置于最___________（选填“左”或“右”）端。（3）排除故障后，当电流表的示数为 1A 时，电压表的示数如图乙所示，待测电阻 R 的阻值为___________Ω。（4）请你画出本实验所需的数据记录表___________。（5）电流表的电阻虽然很小，但连接方式的不同，也会影响本实验中 R 的测量结果。用图丙的电路进行测量可消除这个影响，R0 为定值电阻。实验步骤如下：①按照图丙的电路图连接电路，将滑动变阻器的滑片置于最大阻值处；②闭合开关 S1，S2，移动滑动变阻器滑片，读出电压表的示数 U1 和电流表的示数 I1；③断开开关 S2，移动滑动变阻器滑片，读出电压表的示数 U2 和电流表的示数 I2；④可得待测电阻 R=___________。（题目所给用字母表示）8．小明和小光在“测定小灯泡电阻”的实验中，所用小灯泡正常发光电压为2.5V，电阻约为10Ω。（电流表和电压表最左端均为“-”接线柱）（1）小明的实验过程如下：①请用笔画线代替导线完成图甲的实物连接，要求滑片左移电流表示数变小。（_______）②电路连接正确后，闭合开关前，应将滑动变阻器的滑片移到最_______（填“左”或“右”）端；闭合开关发现小灯泡不亮，电压表的示数为0V，电流表有示数，产生这种现象的原因是_________。③以上故障排除后，再闭合开关，发现小灯泡仍不亮，但电流表和电压表均有示数，接下来他应进行的操作是_________。④实验中当滑动变阻器滑片移到某一位置时，电流表指针如图乙所示，这时通过小灯泡的电流是_______。⑤小明又根据实验数据绘制成了U-I图像如图丙，根据图像提供的信息，可计算出小灯泡正常发光的电阻是________Ω。（2）小光想利用如图丁所示的电路测量未知电阻Rx的大小（R0阻值已知）。下面是他的实验过程，请你帮他完成实验。①闭合开关S和S2，断开S1，读出此时电压表的示数为U1。②___________，读出此时电压表的示数为U2。③未知电阻阻值的表达式为：Rx=________ ④实验后小光又将开关S2换成了一个电压表，当闭合开关S和S1时，发现电路中两个电压表的指针偏转角度相同，如果R0=10Ω且Rx＜R0，则Rx=___________ Ω。9．小聪同学用伏安法测电阻，实验电路图如图甲所示。（1）该实验的原理是______；（2）闭合开关S前，滑动变阻器滑片P应置于______端（选填“a”或“b”）；（3）假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：①______；②______；（4）调整后，小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx=______Ω；（5）若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然损坏，不能正常使用了，他想出一个方法，在撤掉电流表的情况下，利用现有的器材，也能测出电阻Rx的阻值。实验步骤如下：①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U；②______；③读出滑动变阻器的最大值R；④则被测电阻Rx的阻值为：Rx=______（写出表达式）。10．某实验小组在测量未知电阻Rx的阻值的实验中，设计了如图甲所示的电路（1）请你根据电路图，用笔画线代替导线，在图乙中完成实验电路的连接；______（2）闭合开关前，向B端调整滑动变阻器的滑片；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是______；（3）排除完故障后，实验过程中记录的数据如下表：由表可知第3组数据记录有误，出现错误最可能的原因是：______；序号12345电压U/V0.61.21.82.43.0电流I/A0.120.241.80.480.60（4）由表中数据可知，被测电阻的阻值为______Ω；.（5）若实验中电流表不慎损坏，现利用一个已知阻值为R0的电阻、一个单刀双掷开关、导线若干和原有器材设计了图丙所示的电路图，并正确连接好电路，请你补充完整以下实验步骤，并写出Rx阻值的表达式：①闭合开关S，把开关，拨至a处，把滑片P移动到某一位置，记下电压表示数U；②______；③Rx的阻值：Rx=______。
参考答案1．    闭合开关S1、S2        2．断开        左    R断路    8    再闭合开关S1        3．断开    几乎不        2    S1    保持不动        4．断开    多了计算R的平均值    灯泡两端的电压太小    2.5    cd    电阻箱    滑动变阻器滑片P的位置        5．S1    S2    闭合S2，断开S1，读出此时电流表示数I2        6．断开    10    0.8    变大    温度        7．    左    5     第一次第二次第三次电压U/V   电流I/A   电阻R/Ω   8．    左    灯泡短路    向左移动变阻器的滑片，观察灯的发光情况    0.16A    12.5    闭合开关S和S1，断开S2        2    9．    b    电源电压过大    选用电流表的量程太小    8    将滑动变阻器滑到b端，闭合开关S，读出电压表的读数，记为U1        10．    Rx断路    电流表选用小量程，却按大量程读数    5    将开关，拨至b处，保持滑片的位置不变，记下电压表示数
