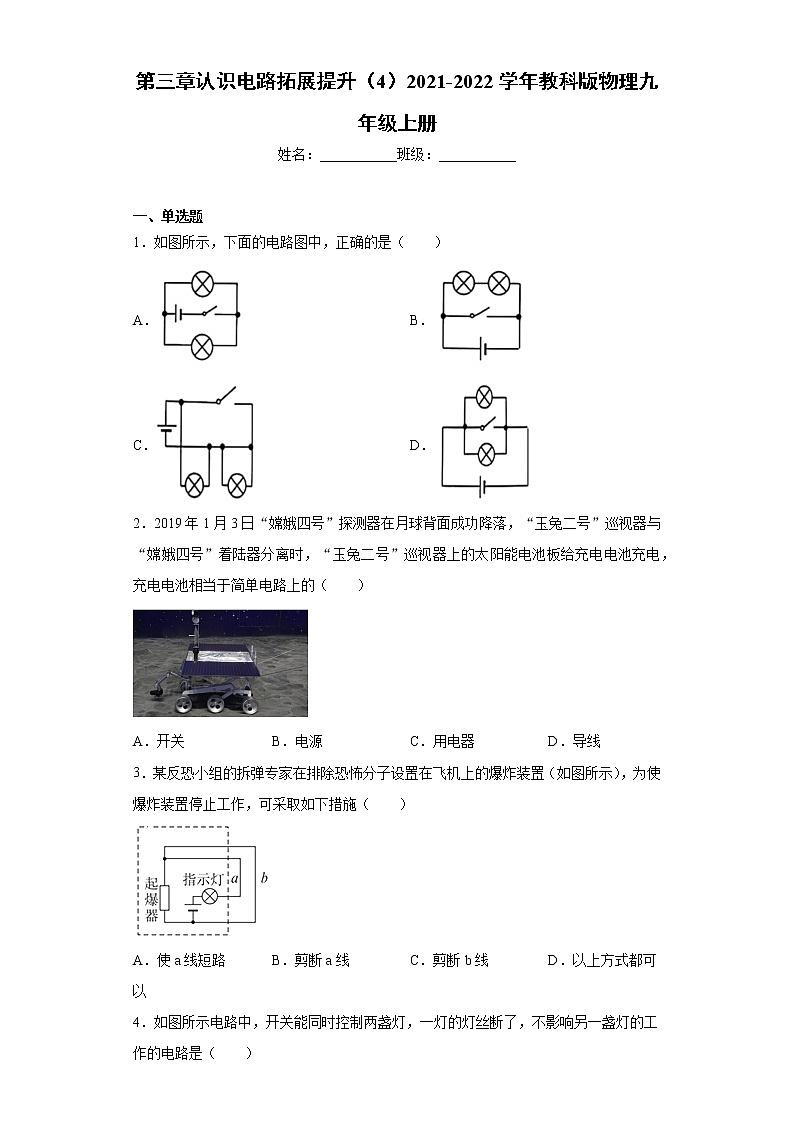

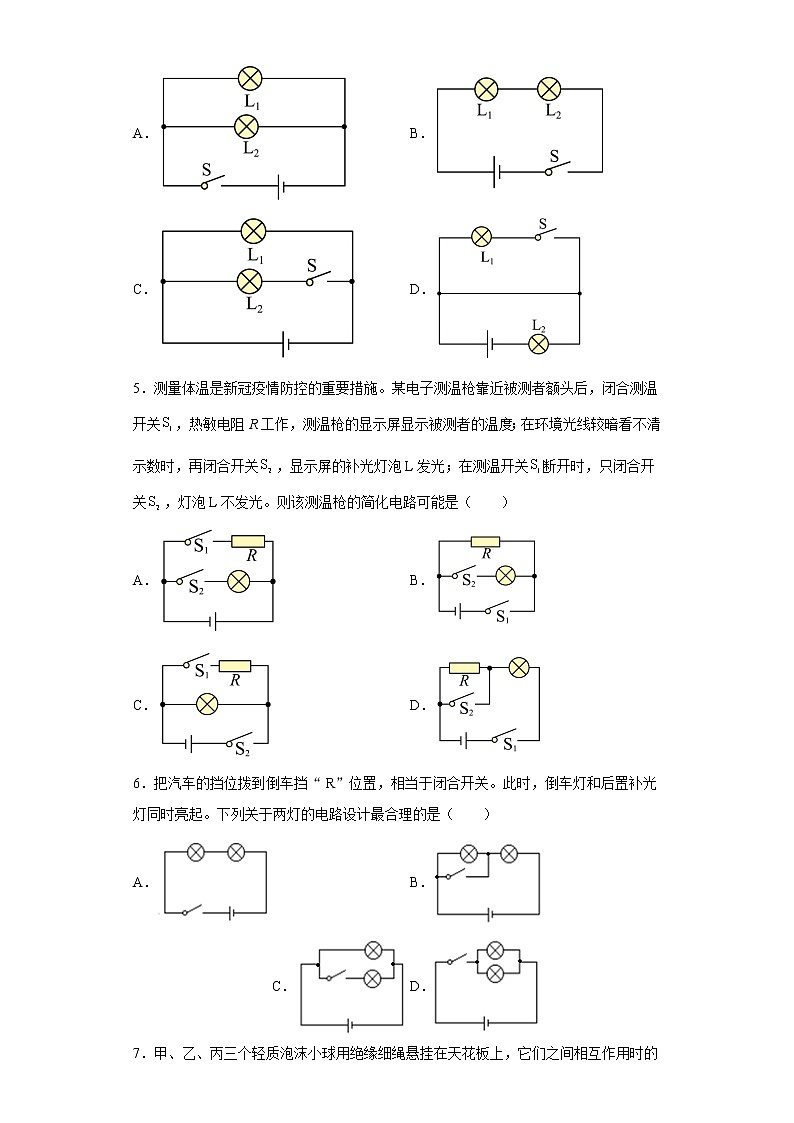

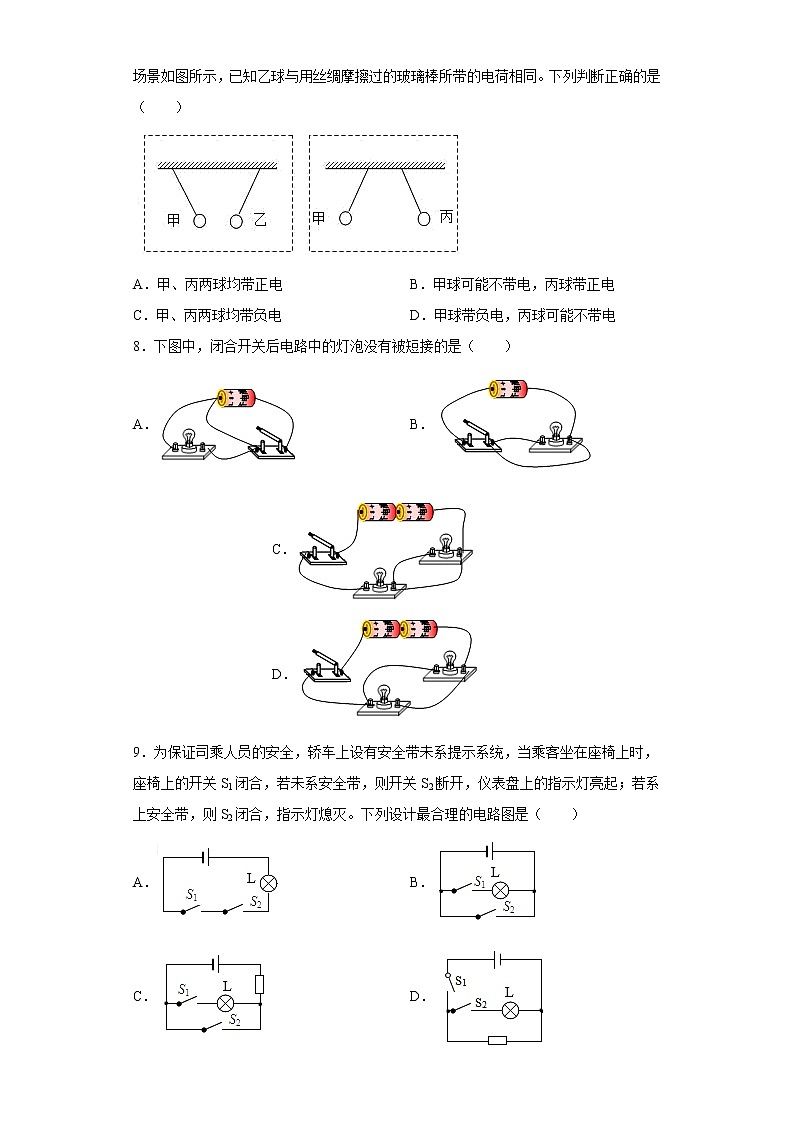

第三章认识电路拓展提升（4）2021-2022学年教科版物理九年级上册姓名：___________班级：___________  一、单选题1．如图所示，下面的电路图中，正确的是（　　）A． B．C． D．2．2019年1月3日“嫦娥四号”探测器在月球背面成功降落，“玉兔二号”巡视器与“嫦娥四号”着陆器分离时，“玉兔二号”巡视器上的太阳能电池板给充电电池充电，充电电池相当于简单电路上的（　　）A．开关 B．电源 C．用电器 D．导线3．某反恐小组的拆弹专家在排除恐怖分子设置在飞机上的爆炸装置（如图所示），为使爆炸装置停止工作，可采取如下措施（　　）A．使a线短路 B．剪断a线 C．剪断b线 D．以上方式都可以4．如图所示电路中，开关能同时控制两盏灯，一灯的灯丝断了，不影响另一盏灯的工作的电路是（　　）A． B．C． D．5．测量体温是新冠疫情防控的重要措施。某电子测温枪靠近被测者额头后，闭合测温开关，热敏电阻R工作，测温枪的显示屏显示被测者的温度；在环境光线较暗看不清示数时，再闭合开关，显示屏的补光灯泡L发光；在测温开关断开时，只闭合开关，灯泡L不发光。则该测温枪的简化电路可能是（　　）A． B．C． D．6．把汽车的挡位拨到倒车挡“ R”位置，相当于闭合开关。此时，倒车灯和后置补光灯同时亮起。下列关于两灯的电路设计最合理的是（　　）A． B． C． D．7．甲、乙、丙三个轻质泡沫小球用绝缘细绳悬挂在天花板上，它们之间相互作用时的场景如图所示，已知乙球与用丝绸摩擦过的玻璃棒所带的电荷相同。下列判断正确的是（　　）A．甲、丙两球均带正电 B．甲球可能不带电，丙球带正电C．甲、丙两球均带负电 D．甲球带负电，丙球可能不带电8．下图中，闭合开关后电路中的灯泡没有被短接的是（　　）A． B． C． D．9．为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅上的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则S2闭合，指示灯熄灭。下列设计最合理的电路图是（　　）A． B．C． D．10．重庆某商场地下停车区，车位上方有红、绿灯，方便驾驶员判断是否有车位。小吴同学设计了一种自动控制方案：将光控开关S1、S2装在每个车位地面中央，红、绿灯装在车位入口上方。要求：遮光时只有开关S1闭合，有光时只有开关S2闭合，当车位未停车时（有光），绿灯亮；当车位已停车时（遮光），红灯亮。如图所示的电路中符合要求的是（　　）A． B． C． D．11．如图是甲、乙两轻质小球相互作用的情况，由此可知（     ）  A．两球一定带异种电荷 B．两球一定带同种电荷C．至少有一个球带电 D．无法确定12．被毛皮摩擦过的橡胶棒分别靠近A和B两个轻小物体，结果A被排斥，B被吸引，则（　　）A．A带正电，B一定是带负电 B．A带负电，B一定是带正电C．A带负电，B无法判定是否带电 D．A带负电，B一定是不带电13．下列关于电路连接方式说法正确的是（　　）A．马路上的路灯总是一齐亮，一齐灭，所以它们是串联的。B．教室里一个开关可以控制多盏日光灯同时亮同时灭，所以它们是串联的C．同一串节日小彩灯，有一个不亮，其它的都不亮，所以它们是并联的D．冰箱冷藏室内的灯不亮了，压缩机还能工作，所以它们是并联的。14．如图所示，取两个相同的验电器A和B，使A带负电，B不带电。用带有绝缘把的金属棒A和B连接起来，下列说法正确的是（　　）A．B中正电荷通过金属棒流向A，A验电器的张角减小B．金属棒中瞬间电流的方向从A流向B，A验电器的张角减小C．金属棒中瞬间电流的方向从B流向A，A金属箔的张角减小D．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A  二、填空题15．用摩擦的方法可以让物体带上电，人们把用丝绸摩擦过的玻璃棒所带的电荷叫做___________电荷；如图所示，用丝绸摩擦过的两根玻璃棒之间是互相排斥的，可见，___________种电荷互相排斥。16．被甲种材料摩擦过的乙物体与被丝绸摩擦过的玻璃棒相互排斥，则甲物体带___________电荷，这是因为乙物体在摩擦过程中___________电子。17．如图所示电路，若要使灯和电铃组成串联电路，只需闭合开关______，若要使灯和电铃组成并联电路，则只需闭合开关______，同时闭合S2、S3，则电铃______（选填“工作”或“不工作”）。18．如图a用丝绸摩擦有机玻璃棒，然后靠近碎纸屑，发现纸屑能被吸引，说明摩擦起电，带电体能______，然后将摩擦过的玻璃棒接触图b所示的自制的验电器，发现两片金属箔片会张开，金属箔片张开是因为 ______。如图c将两个表面光滑的铅块相互紧压，它们会粘在一起，说明分子间存在______。
 19．教室里有一盏日光灯烧坏了，其它的日光灯仍然发光，说明它们之间是________联的；连接日光灯的金属导线靠________导电。 三、简答题20．我们经常在加油站看到一条醒目的标语“严禁用塑料桶装运汽油”。请说出其中的道理。21．找一只手电筒来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电筒的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图中手电筒的电路图．22．学了电路的串联、并联知识后，你知道家中的电视机、电灯、电风扇等用电器之间是什么方式连接呢？哪些现象能说明它们是串联或并联的？（举一例）23．自选器材设计亮度可调的台灯的电路图_____．24．写出手电筒不发光可能的原因至少三条（1）_______________________________________（2）________________________________________ (3) ________________________________________
参考答案1．A【详解】A．图A中，开关断开，电路处于开路，开关闭合，两个灯泡并联接入电路，两灯都可发光，处于通路，故A正确；B．图B中，开关断开，两灯串联接入电路，可发光，开关闭合，电源被短路，灯泡不能工作，且会损坏电源，故B错误；C．图C中，开关断开，只有一个灯泡发光，开关闭合，电源被短路，电路不能正常工作，故C错误；D．图D中，开关断开，两灯并联在电路中，开关闭合，电源被短路，电路不能正常工作，故D错误。故选A。2．C【详解】太阳能电池板给充电电池充电，此时充电电池是耗电的，故充电电池是用电器，故C正确。故选C。3．B【详解】A．由图可知，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作。用一根导线使a线短路，不能改变电路状态，当线b断开后起爆器工作，故A不符合题意；B．如果剪断线a，整个电路处于断路状态，爆炸装置不工作，故B符合题意；C．如果剪断线b，则指示灯与起爆器串联，起爆器工作，故C不符合题意。D．由以上分析知，AC不符合题意，故D不符合题意。故选B。4．A【详解】A．开关能同时控制两盏灯，两灯并联，若一盏灯的灯丝断了，不影响另一盏灯的工作。故A符合题意；B．两灯泡串联，互相影响。故B不符合题意；C．两灯并联，但开关不能同时控制两盏灯。故C不符合题意；D．开关不能控制两盏灯泡，并且开关闭合灯L1短路。故D不符合题意。故选A。5．B【详解】由题意可得，灯泡L和热敏电阻R并联，在干路上，在灯泡L的支路上；A．由电路图可知，灯泡L与热敏电阻R并联，只闭合测温开关时，热敏电阻R工作；只闭合开关，只有灯泡L发光，故A不符合题意；B．由电路图可知，闭合温控开关，只有热敏电阻R工作，再闭合开关，灯泡L发光，开关断开时闭合开关，灯泡L不发光，故B符合题意；C．由电路图可知，开关断开时，闭合开关，灯泡L发光，故C不符合题意；D．由电路图可知，只闭合测温开关时，灯泡L和热敏电阻R都工作，闭合时，R被短路，只有灯泡工作，故D不符合题意。故选B。6．D【详解】根据题意知道，把汽车的挡位拨到倒车挡“R”位置，相当于闭合开关，倒车灯和后置补光灯同时亮起，这说明开关能控制倒车灯和补光灯；倒车灯和补光灯可能串联接入电路，也可能并联接入电路；若两灯串联，两灯工作时相互影响，即一盏灯损坏，另一盏灯也不发光，不符合实际；若两灯并联，两灯工作时互不影响，所以最合理的连接方式是并联，故D图正确。故选D。7．C【详解】乙球与用丝绸摩擦过的玻璃棒所带的电荷相同，所以乙球带正电；甲和乙相互吸引，因带电体的性质是能够吸引轻小物体，甲可能不带电；又因为异种电荷相互吸引，甲可能带负电，所以甲带负电或不带电；甲和丙相互排斥，根据同种电荷相互排斥，所以甲和丙带同种电荷。综上分析可知，甲和丙都带负电。故C正确，ABD错误。故选C。8．D【详解】A．图A中，开关闭合，它两端的导线直接接在电源两端，没有电流通过灯泡，即灯泡被短接了，故A不符合题意；B．图B中，开关闭合，它两端的导线直接接在电源两端，灯泡被短接了，故B不符合题意；C．图C中，开关闭合，电流从电源正极出来，经过开关、左侧灯泡回到电源负极，右侧灯泡被短接，故C不符合题意；D．图D中，开关闭合，电流从电源正极出来，经开关后，分别经过两个灯泡，然后回到电源负极，两个灯泡并联，没被短接，故D符合题意。故选D。9．C【详解】A．由图知，两开关串联，只有乘客坐下，系上安全带时，指示灯才会发光，故A不符合题意；B． 由图知，指示灯与S1串联后与S2并联，当S2闭合后，形成电源短路，故B不符合题意；C．由图知，指示灯与S1串联，与S2并联，乘客坐下时，开关S1闭合，指示灯亮，系上安全带时，开关S2闭合，指示灯被短路而熄灭，且不会出现电源短路，故C符合题意； D．由图知，指示灯与S2串联后与电阻并联，S1在电路干路中，当系上安全带，则S2闭合后，指示灯亮起，与题意不符，故D不符合题意。故选 C。10．B【详解】A．由电路图可知，当车位未停车时，只有开关S2闭合，此时两灯均不亮，故A不符合题意；B．由电路图可知，当车位未停车时，只有开关S2闭合，此时绿灯亮，当车位已停车时，只有开关S1闭合，此时红灯亮，故B符合题意；C．由电路图可知，无论车位有没有停车，此时两灯均会亮，故C不符合题意；D．由电路图可知，当车位未停车时，此时只有开关S2闭合，两灯均会亮，故D不符合题意。故选B。11．B【详解】由图可知，甲、乙两个通草球相互排斥，根据电荷间的作用规律可知，两个通草球一定带同种电荷。 故选B。12．C【详解】与毛皮摩擦过的橡胶棒带的电荷是负电荷，用它去靠近A和B，A被排斥，根据同种电荷相互排斥的特点说明A与橡胶棒带的是同种电荷，即A带负电荷；B被吸引，根据异种电荷相互吸引和带电体具有吸引轻小物体的性质可知：B可能带正电荷、也可能不带电。故选C。13．D【详解】AB．家庭电路和照明电路由于工作时是互不影响的，为并联电路，故AB错误；C．节日里装饰的小彩灯一只损坏，其它的灯均不能工作，这说明它们之间是相互影响的，是串联连接，故C错误；D．冰箱冷藏室内的灯不亮了，压缩机还能工作，说明它们能够独立工作，所以它们是并联的，故D正确。故选D。11．C【详解】A带负电，说明A有多余电子，B不带电，用带有绝缘把的金属棒A和B连接起来时，A上的一部分电子会转移到B上，因此验电器B的金属箔由于有了多余的电子带负电会张开，A所带电荷量减少，则A金属箔的张角会变小，因负电荷从A到B，电流的方向与负电荷定向移动的方向相反，因此电流的方向是由B到A，故ABD错误，C正确。故选C。15．正    同    【详解】[1]人们规定用丝绸摩擦过的玻璃棒所带的电荷为正电荷，用毛皮摩擦过的橡胶棒所带的电荷为负电荷。[2]因为同种电荷相互排斥，异种电荷相互吸引，所以用丝绸摩擦过的两根玻璃棒之间会互相排斥。16．负    失去    【详解】[1]同种电荷相吸引，异种电荷相排斥。被丝绸摩擦过的玻璃棒带正电，被甲种材料摩擦过的乙物体与被丝绸摩擦过的玻璃棒相互排斥，则乙物体带正电，甲物体带负电。[2]乙物体在摩擦过程中失去电子，带正电。17．S2    S1、S3    工作    【详解】[1]由图示知，要使灯和电铃串联在电路中，只需闭合开关S2，其它两个开关断开。[2]由图示知，要使灯和电铃并联在电路中，只需闭合开关S1、S3，S2断开。[3]由时闭合S2、S3，电路中只有电铃工作，灯泡被短路，所以电铃能工作。18．吸引轻小物体    同种电荷相互排斥    引力    【详解】[1]用丝绸摩擦有机玻璃棒带正电，由于带电体能够吸引轻小物体，所以当其靠近不带电的纸屑时，碎纸屑会被吸引过来。[2]当验电器与带正电的玻璃棒接触后，验电器的金属箔上的电子转移到玻璃棒上，金属箔因失去电子而带上正电，同种电荷相互排斥，所以金属箔张开。[3]由图c知，两个表面光滑的铅块相互紧压，会提起一定质量的物体，说明分子间存在引力。19．并    自由电子    【详解】[1]教室里有一盏日光灯烧坏了，其它的日光灯仍然发光，说明它们之间独立工作，是并联的。[2]连接日光灯的金属导线中的自由电子会发生定向移动，是靠自由电子导电。20．见解析【详解】用塑料桶装运汽油时，桶内汽油会不断与桶壁摩擦，使汽油和塑料桶带上等量异种电荷。由于塑料是绝缘体，电荷不会传到地面，而是越积越多，当达到一定的程度时，会使空气电离，发生放电现象，产生电火花，使汽油燃烧，造成火灾或发生爆炸事故。21．答案见解析．【解析】试题分析:手电筒的电池、灯泡、开关是顺次连接一起的．手电简的外壳是用金属制作的，它的作用相当于导线，连接电池和灯泡．塑料外壳的手电筒．用一条导线来连接电池和灯泡．考点:本试题考查的是电路的连接．点评：对于此类试题，学生应把握组成电路的四部分，手电筒是用导线把电池、灯泡、开关是顺次连接一起的．金属外壳的手电筒的外壳起到连接电池和灯泡的作用．22．（1）各用电器都能独立工作；（2）断开电灯不影响电视机、电风扇等用电器的工作；（3）电灯烧了，不影响其他用电器工作等等．【解析】解：因为并联电路可以单独工作，并且互不影响，因此以下现象可以说明它们是并联连接：（1）各用电器都能独立工作；（2）断开电灯不影响电视机、电风扇等用电器的工作；（3）电灯烧了，不影响其他用电器工作等等．【点评】掌握家庭电路中各用电器之间，插座和用电器之间，开关和开关控制的用电器之间的连接方法．23．见解析【解析】用一滑动变阻器与台灯的灯泡串联，通过改变滑动变阻器接入电路的阻值，从而改变串联电路的总阻值，在电源电压不变的情况下，电路的电流就会不断变化，灯泡消耗的电功率不断变化，其亮度不断变化；同时电路中应串联一个开关。电路图如图所示：点睛：本题考查的是电路设计，主要考查的是滑动变阻器和电路的设计，难度不大。24．电池没电了    灯泡坏了    开关接触不良    【解析】手电筒闭合开关后不发光，灯泡不亮的原因：灯丝断了，没有电流通过灯的灯丝，所以灯不亮；电池供电不足，通过灯的电流太小，灯的实际功率太小，不能发光；灯泡被短路，无电流通过灯泡，所以灯不亮．开关接触不良，没有电流通过灯的灯丝，所以灯不亮；故答案为(1). 电池没电了    (2). 灯泡坏了    (3). 开关接触不良
