第五章欧姆定律提升（2）2021-2022学年教科版物理九年级上册


一、单选题
1．如图，电源电压不变，闭合开关S后，两灯都正常工作，灯L1、L2的电阻之比R1︰R2=1︰2.则开关S分别处于闭合和断开时，甲、乙两电表示数之比分别为（　　）

A．2︰1、3︰2 B．1︰2、2︰1 C．1︰3、3︰2 D．2︰3、3︰1
2．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。当滑动变阻器的滑片P向向右移动时，下列说法中正确的是（　　）

A．电流表A示数与电流表A1示数的差值不变
B．电压表V示数与电流表A示数的比值变大
C．电压表V示数与电流表A1示数的比值变小
D．电压表V示数与电流表A示数的乘积不变
3．如图所示电路，闭合开关S后，甲、乙两表是电压表，示数之比是5∶2；当开关S断开，甲、乙两表是电流表，则两表的示数之比为（　　）


A．2∶3 B．3∶2 C．5∶3 D．3∶5

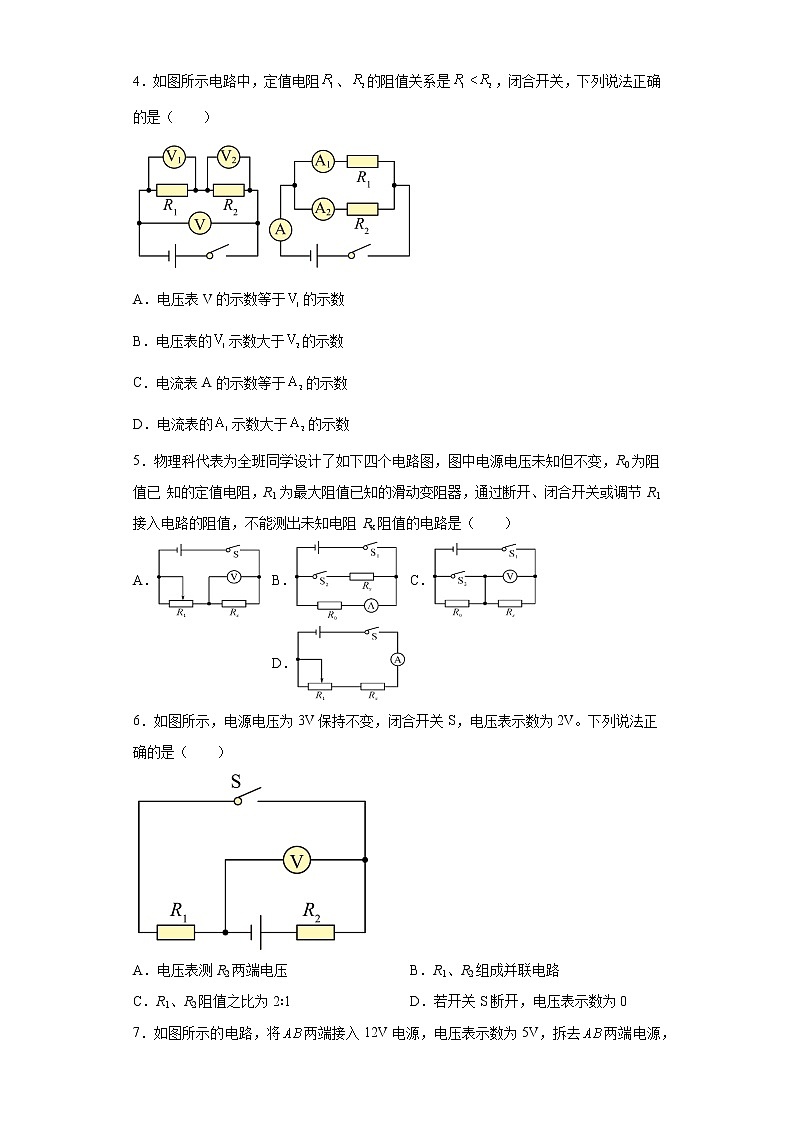

4．如图所示电路中，定值电阻、的阻值关系是，闭合开关，下列说法正确的是（　　）

A．电压表V的示数等于的示数
B．电压表的示数大于的示数
C．电流表A的示数等于的示数
D．电流表的示数大于的示数
5．物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已 知的定值电阻，R1 为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节 R1 接入电路的阻值，不能测出未知电阻 Rx阻值的电路是（　　）
A． B． C． D．
6．如图所示，电源电压为3V保持不变，闭合开关S，电压表示数为2V。下列说法正确的是（　　）

A．电压表测R2两端电压 B．R1、R2组成并联电路
C．R1、R2阻值之比为2∶1 D．若开关S断开，电压表示数为0

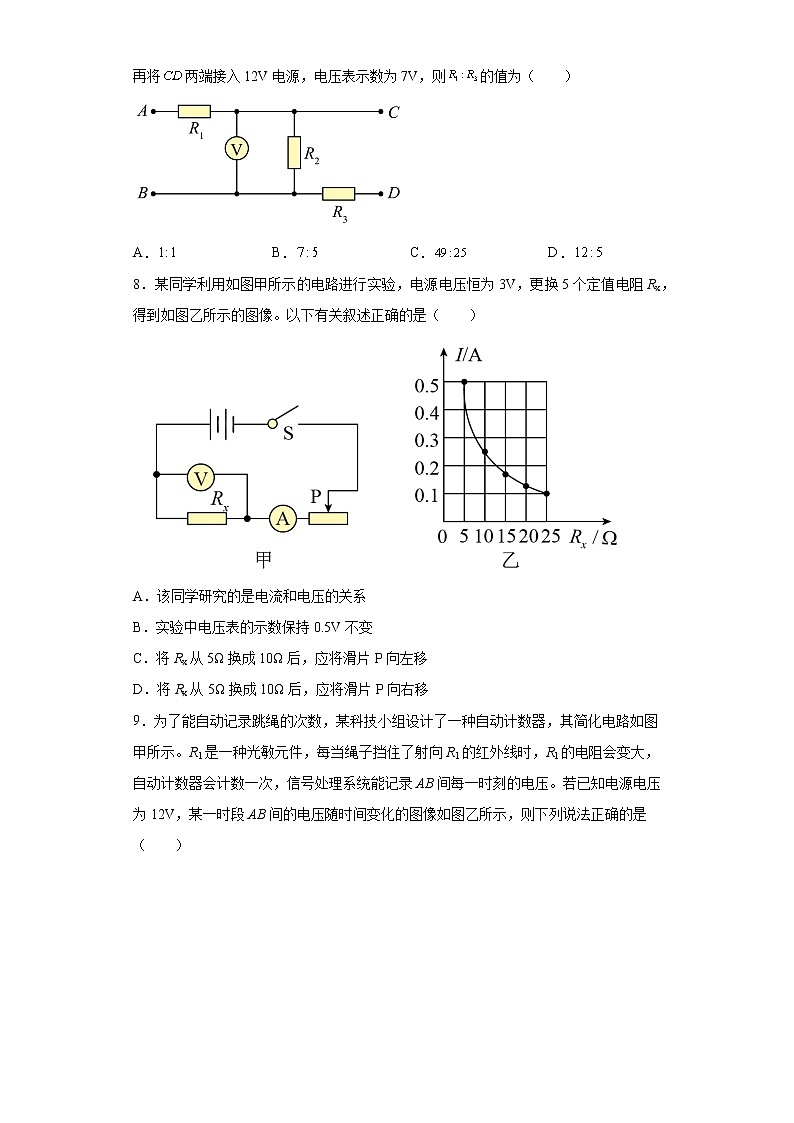

7．如图所示的电路，将两端接入12V电源，电压表示数为5V，拆去两端电源，再将两端接入12V电源，电压表示数为7V，则的值为（　　）

A． B． C． D．
8．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是（　　）

A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．将Rx从5Ω换成10Ω后，应将滑片P向右移
9．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12V，某一时段AB间的电压随时间变化的图像如图乙所示，则下列说法正确的是（　　）


A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的 阻值相等
C．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
D．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
10．关于公式的物理意义，下面说法中正确的是（ ）
A．导体的电阻与它两端的电压成正比，和通过它的电流成反比
B．导体中通过的电流越大，则电阻越小
C．加在导体两端的电压为0，则电阻也为0
D．导体的电阻等于导体两端的电压和通过它的电流之比
11．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关 S，当物体放在秤盘上时，滑片下移。现将秤盘上增加重物后，下列说法正确的是（　　）

A．电流表示数变大，电压表示数变大 B．电流表示数变小，电压表示数变小
C．电流表示数不变，电压表示数变大 D．电流表示数不变，电压表与电流表的示数之比变小
12．如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，随着水流速度的改变，探头可以通过连杆AB带动滑动变阻器的滑片P上下移动。闭合开关S，下列说法正确的是（　　）

A．当水流速度增大时，电流表电压表示数都增大
B．当水流速度减小时，电压表电流表示数都变小
C．当水流速度增大时，电压表、电流表的示数之比变小
D．当水流速度减小时，电阻R1两端电压变化量大于R2两端电压变化量
13．按照如图所示电路图连接好电路，闭合开关S，将滑动变阻器滑片P向a端移动时，电路中电表的示数和灯的亮度均发生了变化，下列说法正确的是（　　）

A．电流表示数增大，电压表示数减小，灯变亮
B．电流表示数增大，电压表示数增大，灯变亮
C．电流表示数减小，电压表示数增大，灯变暗
D．电流表示数减小，电压表示数减小，灯变暗
14．如图所示，滑动变阻器的滑片P置于变阻器的中点，当开关S1闭合，开关S2掷到1时，电压表和电流表的示数分别为U1和I1；当开关S1断开，开关S2由1掷到2时，电压表和电流表的示数分别为U2和I2，则下列判断正确的是（　　）

A．U1>U2I1=I2 B．U1=U2I1>I2 C．U1
