2020-2021学年第五章 欧姆定律综合与测试同步练习题

这是一份2020-2021学年第五章 欧姆定律综合与测试同步练习题，共17页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

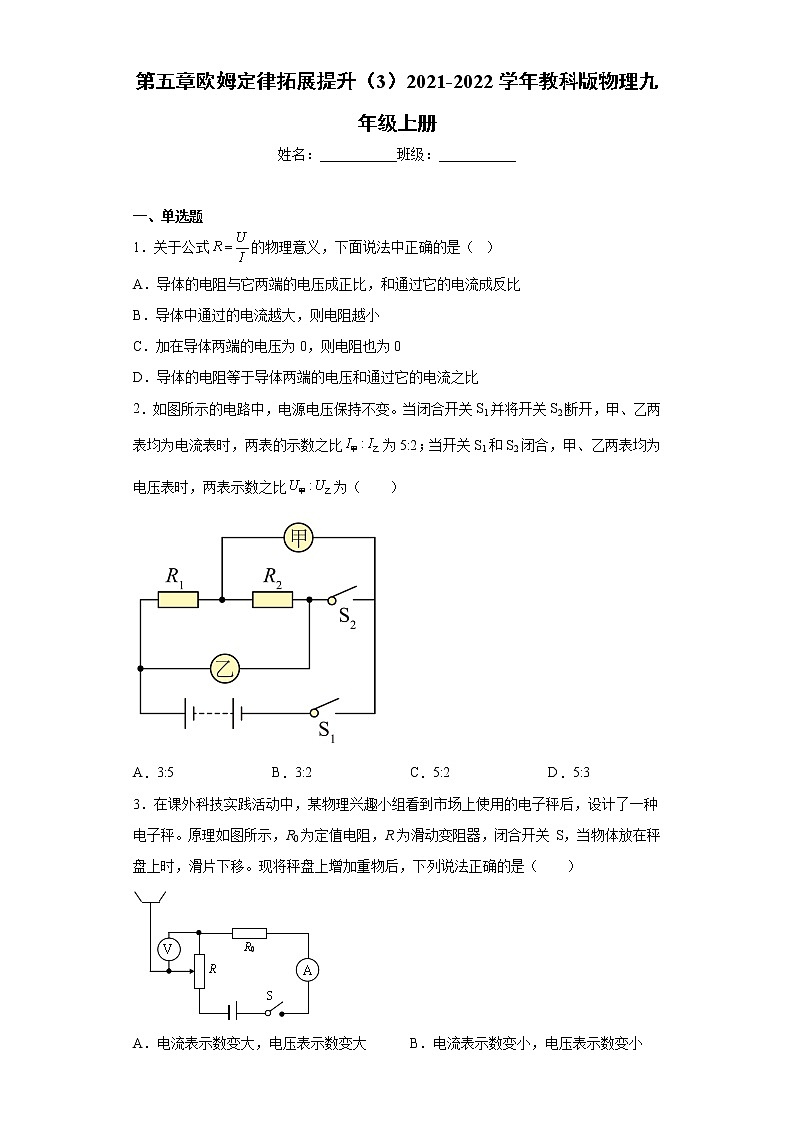

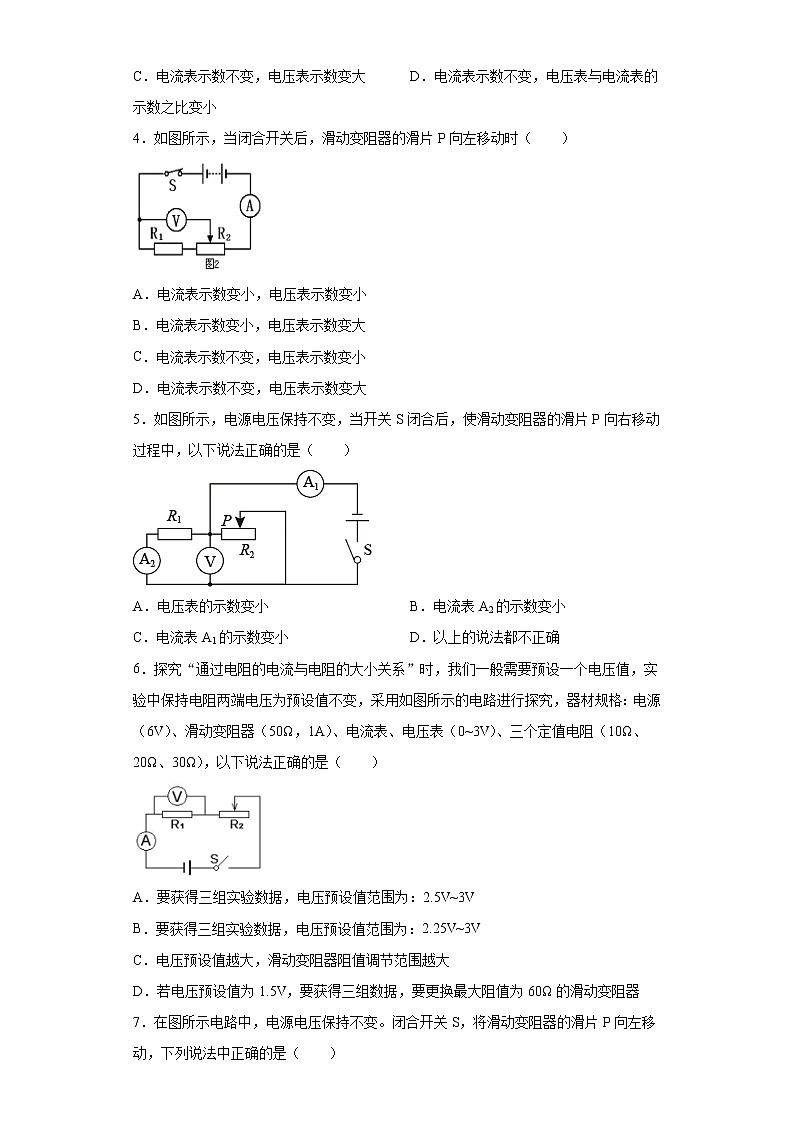

第五章欧姆定律拓展提升（3）2021-2022学年教科版物理九年级上册姓名：___________班级：___________  一、单选题1．关于公式的物理意义，下面说法中正确的是（  ）A．导体的电阻与它两端的电压成正比，和通过它的电流成反比B．导体中通过的电流越大，则电阻越小C．加在导体两端的电压为0，则电阻也为0D．导体的电阻等于导体两端的电压和通过它的电流之比2．如图所示的电路中，电源电压保持不变。当闭合开关S1并将开关S2断开，甲、乙两表均为电流表时，两表的示数之比为5:2；当开关S1和S2闭合，甲、乙两表均为电压表时，两表示数之比为（　　）A．3:5 B．3:2 C．5:2 D．5:33．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关 S，当物体放在秤盘上时，滑片下移。现将秤盘上增加重物后，下列说法正确的是（　　）A．电流表示数变大，电压表示数变大 B．电流表示数变小，电压表示数变小C．电流表示数不变，电压表示数变大 D．电流表示数不变，电压表与电流表的示数之比变小4．如图所示，当闭合开关后，滑动变阻器的滑片P向左移动时（　　）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数不变，电压表示数变小D．电流表示数不变，电压表示数变大5．如图所示，电源电压保持不变，当开关S闭合后，使滑动变阻器的滑片P向右移动过程中，以下说法正确的是（　　）A．电压表的示数变小 B．电流表A2的示数变小C．电流表A1的示数变小 D．以上的说法都不正确6．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要预设一个电压值，实验中保持电阻两端电压为预设值不变，采用如图所示的电路进行探究，器材规格：电源（6V）、滑动变阻器（50Ω，1A）、电流表、电压表（0~3V）、三个定值电阻（10Ω、20Ω、30Ω），以下说法正确的是（　　）A．要获得三组实验数据，电压预设值范围为：2.5V~3VB．要获得三组实验数据，电压预设值范围为：2.25V~3VC．电压预设值越大，滑动变阻器阻值调节范围越大D．若电压预设值为1.5V，要获得三组数据，要更换最大阻值为60Ω的滑动变阻器7．在图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（　　）A．电压表V的示数不变，电流表A2的示数变大B．电压表V的示数变大，电流表A2的示数变大C．电流表A1的示数与电流表A2的示数同时变大D．电流表A1的示数与电流表A2的示数同时变小8．关于如图所示的电路图，下列说法不正确的是（　　）A．该电路图可以用来探究电流与电压的关系实验B．该电路图可以用来探究电流与电阻的关系实验C．该电路图可以用来完成测量未知电阻的阻值实验D．在测量电阻的实验中滑动变阻器的作用是改变未知电阻两端的电压与电流，多次实验，获得普遍规律9．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像据图像分析，下列判断正确的是（　　）A．甲、乙两元件中的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10ΩC．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件总电压是2.5VD．若甲、乙元件并联后，接到2V的电压下，甲、乙电阻之比为1:210．如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固定电流表、电压表接入量程合理，R1、R2为定值电阻，则下列说法正确的是（　　）A．当S1、S2都断开时，V示数为零，A示数为零B．当S1闭合、S2断开时，V示数为3V，A有示数C．当S1、S2都闭合时，V示数为3V，A有示数D．当S1断开、S2闭合时，V示数为零，A示数为零11．已知光敏电阻的阻值随光照强度的增大而减小。将光敏电阻R、定值电阻、电流表、电压表、开关和电源连接成如图所示的电路。假定电源电压保持不变。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况，下列表述中正确的是（　　）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大12．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（　　）A．电压表示数变大，电流表示数变大 B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大 D．电压表示数变大，电流表示数变小13．如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1>R2，E为电压恒定的电源。当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为ΔI0、ΔI1、ΔI2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为ΔU0、ΔU1、ΔU2。则下列说法中正确的是（　　）A．ΔU0=ΔU1+ΔU2 B．ΔU1=ΔU0+ΔU2C．ΔI1=ΔI0+ΔI2 D．ΔI0=ΔI1+ΔI2  二、填空题14．如图所示是一种测定油箱内油量的装置，电源电压不变，R0为保护电阻，油量发生变化时，为保护各元件安全，只允许电流表的示数变化范围是0.2A~0.6A，电压表的示数变化范围是0V~3V，则保护电阻R0的阻值为_______Ω，电源电压为_______V，当油量增加时，电压表的示数会_______（变大/不变/变小），当油量达到某一值时滑动变阻器R接入电路的阻值是10Ω，则电流表的示数是_______A。15．现有一热敏电阻，其阻值R随温度t的升高面减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12V。当图中的输出电压达到或超过8V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响。要求环境温度达到或超过40℃时开始报警，则热敏电阻应接在虚线框______（填数字）内，另一虚线框内定值电阻阻值为______kΩ。若将虚线框内两元件对调，则报警器报警的最高温度为______℃。环境温度t/℃5102030405060热敏电阻R/kΩ6.04.42.81.81.10.80.716．2011年5月1日我国开始实施的《刑法修正案（八）》，对“饮酒驾车”和“醉酒驾车”制定了严格的界定标准，如表所示。饮酒驾车20mg/100mL。血液中的酒精含量＜80mg/100mL醉酒驾车血液中的酒精含量80mg/100mL如图甲所示，是酒精检测仪的简化电路。其中，定值电阻R0=10Ω，电源电压为3V；R为气敏电阻，它的阻值与酒精气体含量的关系如图乙所示。如果通过检测仪检测到驾驶员的血液中酒精含量为12%时，电流表的示数为___________A。17．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器的金属滑杆升降，通过电压表显示的数据来反应水位升降情况。水位最低时，滑杆位于的端处。是一个指示灯，电路各部分接触良好，不计导线电阻。当水位上升时，连入电路的电阻___________（填“变大”“变小”或者“不变”），电压表示数___________（填“变大”“变小”或者“不变”），指示灯变___________（填“亮”或者“暗”）。 三、计算题18．如图所示的电路中，电源电压为6V且保持不变，滑动变阻器R1标有“50Ω，2A”字样。（1）将滑片P移到最右端，闭合开关Sl，断开S2，求此时电流表的示数I1；（2）保持滑片P在最右端，闭合开关Sl、S2，电流表示数变为5I1，求R2的阻值；（3）将滑片P移至某一位置，闭合开关Sl、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值。19．某小灯泡I-U图像如图所示。求小灯泡两端电压为1.5V和2.5V时，小灯泡的电阻分别是多少。20．图甲是电阻R和灯泡L的I-U图象，由图可知，求：（1）电阻R的阻值是多少？（2）将电阻R和灯泡L接在图乙所示的电路中，开关S闭合后，电流表的示数为0.3A，则电源电压为多少？21．如图所示，电源电压保持不变，已知定值电阻的阻值为，为未知电阻，在只闭合S的情况下，电流表的示数为0.8A；在同时闭合S、S1时，电流表的示数为1.2A。求：（1）电源电压；（2）通过的电流；（3）电阻的阻值。
参考答案1．D【详解】导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关；但可以通过计算出电阻的大小，即导体的电阻等于导体两端的电压和通过它的电流之比。故选D。2．A【详解】当闭合开关S1并将开关S2断开，甲、乙两表均为电流表时，两电阻R1、R2并联，乙电流表测R2所在支路电流，甲电流表测干路电流，此时两表的示数之比为5:2，根据并联电路电流关系可得电阻R1、R2通过的电流之比为I1:I2=(I甲-I乙):I乙=3:2根据并联电路中各支路电流之比等于支路电阻的反比，可知R1:R2=2:3当开关S1和S2闭合，甲、乙两表均为电压表时，两电阻R1、R2串联，甲电压表测R2两端等于，乙电压表测电源电压。已知R1、R2阻值之比，根据串联电路中，用电器两端电压之比等于阻值之比，可知R1、R2两端的电压之比为U1:U2=2:3根据串联电路电压关系可得两电压表示数之比U甲:U乙=(U1+U2):U2=5:3故A符合题意，BCD不符合题意。故选A。3．C【详解】AB．滑动变阻器全部接入，滑动变阻器与定值电阻串联，滑动变阻器的阻值不变，总电阻不变，电流不变，故AB错误；CD．根据串联分压，电阻越大，电压越大，当物体放在秤盘上时，滑片下移，电压表测量的部分电阻变大，故电压表的示数变大，故C正确，D错误。故选C。4．C【详解】AB．由电路图可知，电流表测电路中的电流，电压表测滑片P左侧部分两端的电压与R1两端的电压之和。当滑片P向左移动时，接入电路中的电阻不变，由可知，电路中的电流不变，即电流表的示数不变，故AB错误；CD．当滑片P向左移动时，P左侧电阻变小，由可知，滑片P左侧部分两端的电压变小，R1两端的电压不变，则滑片P左侧部分两端的电压与R1两端的电压之和变小，即电压表的示数变小，故C正确，D错误。故选C。5．C【详解】由电路图可知，两电阻并联，电流表A1测干路电流，电流表A2测流过电阻R1的电流，等效电路图如图所示；A．电源电压不变，电压表示数不变，故A错误；B．由欧姆定律可知，流过R1的电流I1不变，电流表A2示数不变，故B错误；CD．滑片P向右移动过程中，滑动变阻器接入电路的阻值R2变大，由欧姆定律可知，流过滑动变阻器的电流I2变小；干路电流I=I1+I2变小，电流表A1示数变小，故A1示数变小；故C正确，D错误。故选C。6．B【详解】AB．当电压表为3V时，变阻器分压也是3V，当定值电阻为最大30Ω时，变阻器也是30Ω，在0~50Ω范围内，故最大可以为3V，变阻器取最大50Ω时，定值电阻也取最大30Ω，此时电流最小，定值电阻分压为此为最小电压，所以电压预设值范围为2.25V~3V，故A错误，B正确；C．电压预设值越大，电路中电流越大，变阻器两端电压越小，变阻器连入阻值越小，滑动变阻器阻值调节范围越小，故C错误；D．实验电压预设值为1.5V时，定值电阻为最大30Ω，此时变阻器分压为4.5V，此时电路中电流此时变阻器连入电路的阻值故D错误。故选B。7．D【详解】由电路图知，两个电阻并联在电路中，电流表A1测R2的电流，A2测干路的电流，电压表测电源电压，那么滑片向左移动时，电压表的示数不变，此过程中，变阻器接入电路的阻值变大，据欧姆定律知，变阻器R2所在支路的电流变小，即电流表A1的示数变小，而R1所在支路的电流不受影响，据并联电路的电流特点知，干路电流变小，即A2的示数变小。故ABC错误，D正确。故选D。8．D【详解】A．由电路图可知，保持定值电阻阻值不变，通过移动滑动变阻器的滑片从而改变流过定值电阻的电流和定值电阻两端电压，从而探究电流与电阻的关系，故A正确，不符合题意；B．由电路图可知，更换不同阻值的定值电阻，移动滑动变阻器滑片，使得定值电阻两端电压不变，可以探究流过定值电阻的电流与定值电阻的阻值的关系，故B正确，不符合题意；C．由电路图可知，移动滑动变阻器滑片，改变电路中的电流和定值电阻两端电压，由欧姆定律可测得定值电阻的阻值，故C正确，不符合题意；D．在测量电阻的实验中，滑动变阻器的作用是改变未知电阻两端的电压与电流，多次测量取平均值，以减小误差，故D不正确，符合题意。故选D。9．D【详解】A．由图可知，甲元件中电流与电压关系为过原点直线，为正比关系，乙元件中的电流与电压关系为曲线，不成正比，故A错误；B．由图可知，乙元件电流与电压关系为曲线，不是一个定值电阻，故B错误；C．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，根据图像，甲元件两端电压为1V，根据串联电流关系，通过乙元件的电流为0.2A，根据图像，乙元件两端电压为2V，因此甲、乙两元件总电压是3V，故C错误；D．若甲、乙元件并联后，接到2V的电压下，由图可知，通过甲元件的电流为0.4A，通过乙元件的电流为0.2A，可计算甲、乙电阻分别为则甲、乙电阻之比为故D正确。故选D。10．C【详解】A．电路图中，当S1、S2都断开时，电压表与电阻R1串联接入电路，电压表V示数几乎等于电源电压，电流表A示数为零，故A错误；B．当S1闭合、S2断开时，两电阻串联，电压表测量电阻R2两端的电压，电压表V示数小于3 V，电流表A有示数，故B错误；C．当S1、S2都闭合时，电阻R1被短路，电压表测量电源电压，电压表V示数为3 V，此时电路中R2接入，电流表A有示数，故C正确；D．当S1断开、S2闭合时，电压表测量电源电压，电压表V示数为3V，电流表A示数为零，故D错误。故选C。11．C【详解】由图可知，光敏电阻R与定值电阻R0串联，电压表测光敏电阻R两端的电压，电流表测电路中的电流。当逐渐增大光敏电阻的光照强度，光敏电阻R的阻值会减小，则电路中总电阻减小，因电源电压不变，则电路中电流变大，即电流表示数变大，根据U=IR，定值电阻 R0两端的电压将增大，再根据串联电路电压规律可知，光敏电阻R两端的电压将减小，即电压表示数变小。故ABD不符合题意，C符合题意。故选C。12．C【详解】滑动变阻器和电阻串联，电流表测电路电流，电压表测滑动变阻器电压，滑片P向右滑动时，滑动变阻器电阻减小，总电阻减小，电流增大，所以电流表示数变大；由U=IR可知，定值电阻分得的电压增大，则根据串联分压规律可知，滑动变阻器电压减小，所以电压表示数变小。故ABD错误，C正确。故选C。13．D【详解】AB．根据电路图可知，R0、R2并联后与R1串联，电流表A0测量R0中的电流，电流表A1测量R1中的电流（即干路电流），电流表A2测量R2中的电流；R0、R2并联，所以它们的电压始终相等，无论滑片如何移动，ΔU 0和ΔU 2的变化量相等，因此ΔU 0=ΔU 2整体可看作串联电路，串联电路中各部分电压之和等于电源电压，而电源电压不变，因此ΔU 0=ΔU 1=ΔU 2故AB错误；CD．因为R1＞R2由可知ΔI1＜ΔI2当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路中的总电阻变大，由欧姆定律可知，干路电流变小；由U=IR可知，R1两端电压变小，则并联电路部分两端电压变大，由欧姆定律可知，通过R2的电流变大；因为干路电流等于各支路电流之和，通过R2的电流变大、干路电流变小，所以通过滑动变阻器R0中的电流变小，并且通过变阻器R0中的电流减小得更多，则ΔI 0＞ΔI 1综上分析并结合并联电路的电流规律可知ΔI 0=ΔI 1+ΔI 2故C错误，D正确。故选D。14．7.5    4.5    变小    0.26    【详解】[1][2]当滑动变阻器的电阻为0时，电压表示数为0，此时电路中电流最大为0.6A，设电源电压为U，电源电压可表示为当滑动变阻器的电阻最大时，电压表示数为最大，此时电路中电流最小为0.2A，电源电压可表示为可解得电源电压为4.5V，定值电阻的阻值为7.5Ω。[3]当油量增加时，滑片向下运动，滑动变阻器的电阻变小，电源电压和定值电阻阻值不变，根据公式可得电流变大，根据公式可得定值电阻两端电压变大， 根据串联电路中电压的规律可得电压表示数减小。[4]电流表示数为15．2    2.2    10    【详解】[1]热敏电阻温度升高阻值减小，要求环境温度达到或超过40℃时开始报警，电源电压一定，热敏电阻阻值减小，在串联电路中分压减小，输出电压达到或超过8V时，便触发报警器报警，所以需要把热敏电阻放在2处。[2]40℃热敏电阻阻值1.1kΩ，电源电压12V，定值电阻分压8V，则热敏电阻分压4V，故定值电阻阻值为热敏电阻两倍，即2.2kΩ。 [3]若将虚线框内两元件对调，热敏电阻分压8V，定值电阻分压4V，定值电阻2.2 kΩ，根据串联分压规律，热敏电阻4.4 kΩ，由表格，温度10℃，则报警器报警的最高温度为10℃。16．0.25【详解】由图甲所示电路图可知，两电阻串联，电流表测电路电流。由图乙所示图像可知，酒精含量为12%时，气敏电阻R=2Ω，则电路电流表示数，即电路电流为17．变大    变大    暗    【详解】[1][2][3]变阻器和灯泡串联，电压表测变阻器电压，当水位上升时，变阻器连入电路阻值变大，根据串联分压规律，变阻器分压变大，电压表示数变大，总电阻变大，电流变小，灯泡变暗。18．（1）0.12A；（2）12.5；（3）30【详解】解：（1）由图中可知，将滑片P移到最右端，闭合开关Sl，断开S2，此时只有滑动变阻器接入电阻，且接入的阻值最大，为R1=50，因电源电压为U=6V，故此时电流表的示数为（2）保持滑片P在最右端，闭合开关Sl、S2，此时R1与R2并联接入电路，电流表测干路电流，由题意可知，此时干路电流为此时流过R1的电流为I1不变，故可知流过电阻R2的电流为由欧姆定律可知，电阻R2的阻值为（3）由电路图可知，移动滑片P时，R2两端电压不变，故流过R2的电流为I2不变，此时电流表测干路电流，由题意可知，此时电流表示数为，故此时流过滑动变阻器的电流为由欧姆定律可知，此时滑动变阻器接入电路中的阻值为答：（1）此时电流表的示数为I1=0.12A；（2）R2的阻值为12.5；（3）此时滑动变阻器接入电路中的阻值为30。19．7.5Ω，10Ω【详解】由图可知，当电压为1.5V时，电流为0.2A，此时电阻为由图可知，当电压为2.5V时，电流为0.25A，此时电阻为答：小灯泡两端电压为1.5V和2.5V时，小灯泡的电阻分别是7.5Ω和10Ω。20．(1)10；(2)4V【详解】解：(1)根据图象，由可得，电阻R的阻值(2)由电路图可知，电阻R和灯泡L串联，电流表测电路中的电流，而串联电路中各处的电流相等，由图象可知，电流I=0.3A时，灯泡L及电阻R两端的电压分别为UL=1V，UR=3V则电源电压U=UL+UR=1V+3V=4V答：(1)电阻R的阻值是10Ω；(2)电源电压为4V。21．（1）16V；（2）0.4A；（3）【详解】解：（1）由可得，电源电压（2）同时闭合、S1时，与并联，电流表测干路电流，根据并联电路的电流特点可知，中的电流I总=I-I0=1.2A-0.8A=0.4A（3）根据欧姆定律可知，电阻的阻值答：（1）电源电压16V；（2）通过的电流为；（3）电阻的阻值。
