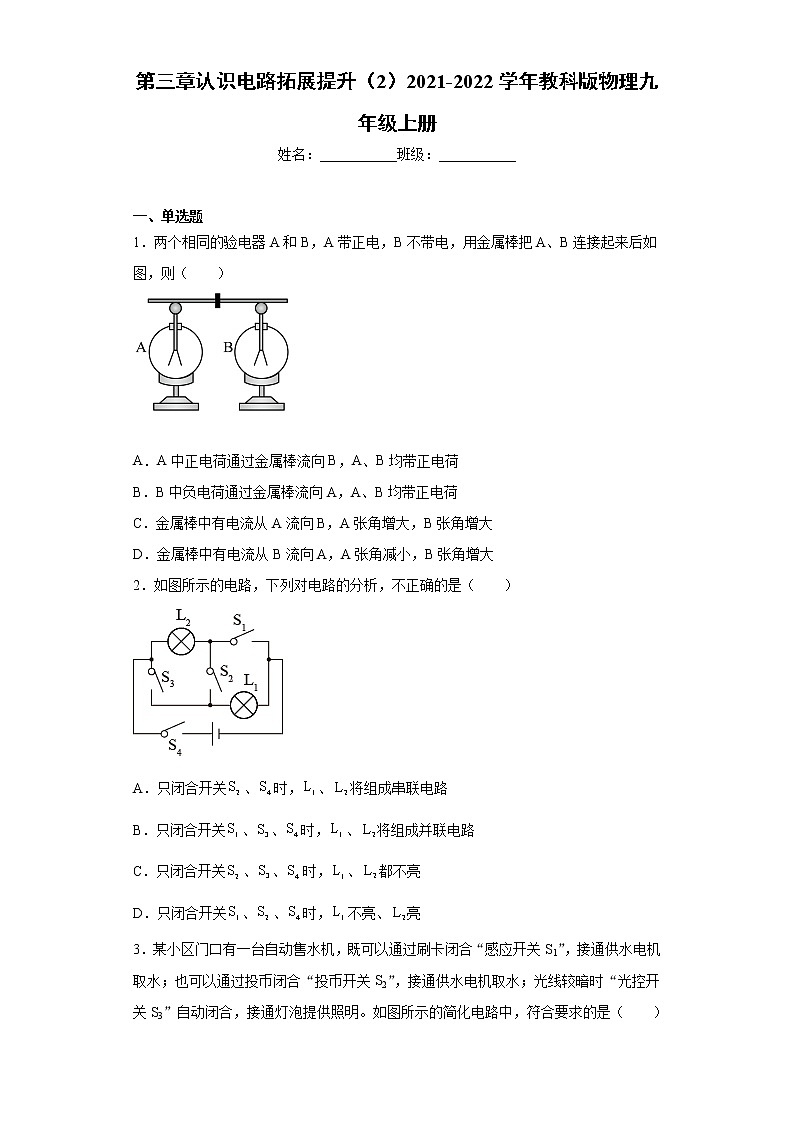

初中第三章 认识电路综合与测试综合训练题
展开第三章认识电路拓展提升(2)2021-2022学年教科版物理九年级上册
姓名:___________班级:___________
一、单选题
1.两个相同的验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图,则( )
A.A中正电荷通过金属棒流向B,A、B均带正电荷
B.B中负电荷通过金属棒流向A,A、B均带正电荷
C.金属棒中有电流从A流向B,A张角增大,B张角增大
D.金属棒中有电流从B流向A,A张角减小,B张角增大
2.如图所示的电路,下列对电路的分析,不正确的是( )
A.只闭合开关、时,、将组成串联电路
B.只闭合开关、、时,、将组成并联电路
C.只闭合开关、、时,、都不亮
D.只闭合开关、、时,不亮、亮

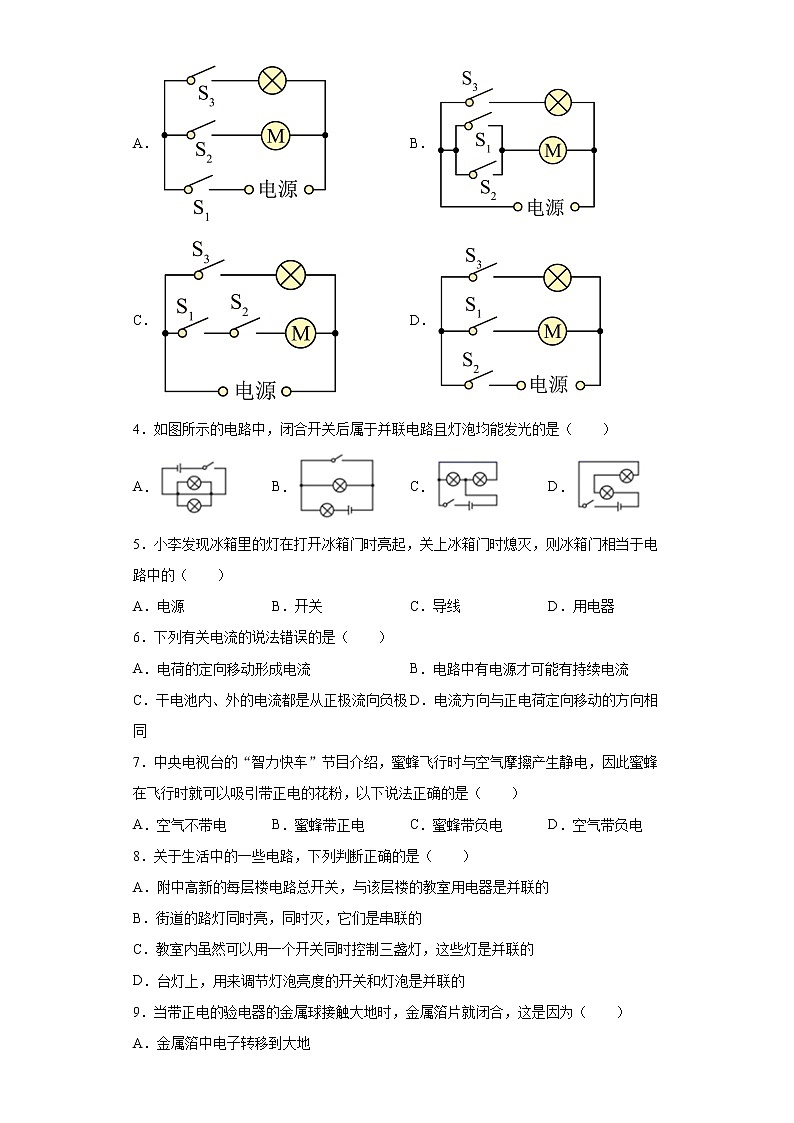

3.某小区门口有一台自动售水机,既可以通过刷卡闭合“感应开关S1”,接通供水电机取水;也可以通过投币闭合“投币开关S2”,接通供水电机取水;光线较暗时“光控开关S3”自动闭合,接通灯泡提供照明。如图所示的简化电路中,符合要求的是( )
A. B.
C. D.
4.如图所示的电路中,闭合开关后属于并联电路且灯泡均能发光的是( )
A. B. C. D.
5.小李发现冰箱里的灯在打开冰箱门时亮起,关上冰箱门时熄灭,则冰箱门相当于电路中的( )
A.电源 B.开关 C.导线 D.用电器
6.下列有关电流的说法错误的是( )
A.电荷的定向移动形成电流 B.电路中有电源才可能有持续电流
C.干电池内、外的电流都是从正极流向负极 D.电流方向与正电荷定向移动的方向相同
7.中央电视台的“智力快车”节目介绍,蜜蜂飞行时与空气摩擦产生静电,因此蜜蜂在飞行时就可以吸引带正电的花粉,以下说法正确的是( )
A.空气不带电 B.蜜蜂带正电 C.蜜蜂带负电 D.空气带负电
8.关于生活中的一些电路,下列判断正确的是( )
A.附中高新的每层楼电路总开关,与该层楼的教室用电器是并联的
B.街道的路灯同时亮,同时灭,它们是串联的
C.教室内虽然可以用一个开关同时控制三盏灯,这些灯是并联的
D.台灯上,用来调节灯泡亮度的开关和灯泡是并联的
9.当带正电的验电器的金属球接触大地时,金属箔片就闭合,这是因为( )
A.金属箔中电子转移到大地
B.金属箔中正电荷转移到大地
C.大地上的原子转移到金属箔上
D.大地上的电子转移到金属箔上

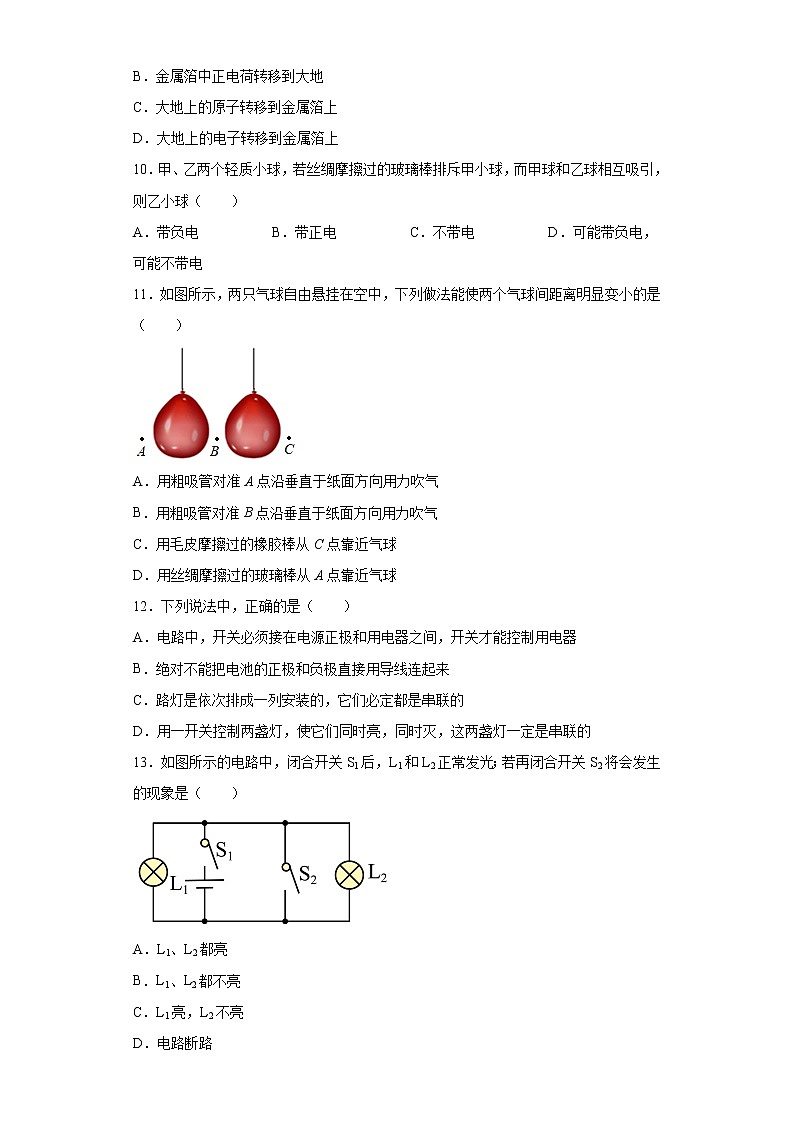

10.甲、乙两个轻质小球,若丝绸摩擦过的玻璃棒排斥甲小球,而甲球和乙球相互吸引,则乙小球( )
A.带负电 B.带正电 C.不带电 D.可能带负电,可能不带电
11.如图所示,两只气球自由悬挂在空中,下列做法能使两个气球间距离明显变小的是( )
A.用粗吸管对准A点沿垂直于纸面方向用力吹气
B.用粗吸管对准B点沿垂直于纸面方向用力吹气
C.用毛皮摩擦过的橡胶棒从C点靠近气球
D.用丝绸摩擦过的玻璃棒从A点靠近气球
12.下列说法中,正确的是( )
A.电路中,开关必须接在电源正极和用电器之间,开关才能控制用电器
B.绝对不能把电池的正极和负极直接用导线连起来
C.路灯是依次排成一列安装的,它们必定都是串联的
D.用一开关控制两盏灯,使它们同时亮,同时灭,这两盏灯一定是串联的
13.如图所示的电路中,闭合开关S1后,L1和L2正常发光;若再闭合开关S2将会发生的现象是( )
A.L1、L2都亮
B.L1、L2都不亮
C.L1亮,L2不亮
D.电路断路
二、填空题
14.学校3D打印社团打印模型的过程是:原材料(塑料线)经过高温的打印头________(填物态变化)成液态,边打印边凝固成型;用打印的塑料梳子梳头,发现头发会随着梳子飘起来,这说明摩擦能够起电,异种电荷相互________。
15.当两个物体摩擦,两物体间因为_______而使两个物体分别带_______。当带电体接触原来不带电的验电器的金属球时,通过______实现一部分电荷转移到验电器的两片金属箔片上,这两片金属箔由于带______,由于发生相互作用而张开。
16.在干燥的天气里,用塑料梳子梳头,发现越梳头发越松。这是因为头发带______(选填“同”或“异”)种电荷而相互______。
17.如图,验电器的工作原理是______,当与丝绸摩擦过的玻璃棒去接触验电器的金属球后,验电器的金属箔因为带上______而张开(填“正电荷”或“负电荷”)。
三、简答题
18.在日常生活中,我们习惯用“粘”字表述一些现象,例如,用干毛巾擦镜子,会有很多“毛毛”粘在镜子上;用湿毛巾擦冰箱的冷冻室,湿毛巾会粘在冰箱上.请用所学的物理知识分析这两种现象产生的原因.
19.如图所示,打开手电筒开关后,发现小灯泡并不发光。请写出两种可能使小灯泡不发光的原因,并简要写出验证你猜测的方法。
20.玉刚同学想检查一根旧导线是否折断,他手中只有一节电池.一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)
21.小明将两只系着细线的气球在衣服上蹭来蹭去。当他提起细线试图将两只气球靠近时,为什么会出现如图所示的现象?此时小红向两气球中间吹气,为什么气球又相互靠近了?如果把气球从一楼拿到四楼,气球的体积如何变化,为什么?
22.为防止新冠肺炎疫情传播,要求学生应随身准备医用口罩。医用口罩是由隔离层、过滤层、亲肤层组成。其中隔离层和亲肤层的无纺布属于绝缘材料;过滤层的熔喷布经过驻极处理后带上静电,使其对小颗粒物的过滤效果可由驻极处理前的35%达到驻极处理后的95%。请从电学的角度解释:
(1)熔喷布过滤层对小颗粒物过滤效果提高的原因;
(2)为什么人们戴上口罩不会使熔喷布的静电很快消失。
参考答案
1.B
【详解】
AB.A带正电,用金属棒把A和B连接起来,B上的部分负电荷会转移到A上,使得验电器B的金属箔由于带正电会张开,故A不符合题意,B符合题意;
CD.电流的方向与负电荷定向移动的方向相反,因此电流方向是由A到B,负电荷从B到A,A部分正电荷被中和,所以张角减小;B由于缺少负电荷而带上正电,张角增大,故CD不符合题意。
故选B。
2.C
【详解】
A.当闭合开关、时,只有一条通路,所以灯、将组成串联电路,故A正确,不符合题意;
B.只闭合开关、、时,由两条通路,分别经过灯和灯,所以两灯将组成并联电路,故B正确,不符合题意;
C.当闭合开关、、时,灯被短路,不亮;而灯正常发光,故B错误,符合题意;
D.当闭合开关、、时,灯被短路,不亮;而灯正常发光,故D正确,不符合题意。
故选D。
3.B
【详解】
由题知,自动售水机通过刷卡闭合“感应开关S1”和通过投币闭合“投币开关S2”均可以接通供水电机取水,由并联电路中各支路独立工作、互不影响可知,感应开关S1和投币开关S2应并联共同控制电动机;由题知,光线较暗时 “光控开关S3”自动闭合,接通灯泡提供照明,则灯泡与电动机并联能独立工作,且只由光控开关S3控制。故B符合题意;ACD不符合题意。
故选B。
4.C
【详解】
A.开关闭合后,电源的两端被导线直接相连,电源短路,灯泡均不能发光,故A不符合题意;
B.开关闭合后,上面的灯泡的两端被导线相连,该灯泡短路,不发光,故B不符合题意;
C.开关闭合后,该电路有两条电流的路径,分别经过两个灯泡,为并联电路,两个灯泡都发光,故C符合题意;
D.开关闭合后,该电路只有一条电流的路径,为串联电路,故D不符合题意。
故选C。
5.B
【详解】
电冰箱冷藏室内照明用的灯,总是在打开冰箱门时亮,则有电流流过这个灯,关上冰箱门时灭,则没有电流流过这个灯,即说明冰箱门相当于开关,控制电流是否流过这个灯。
故选B。
6.C
【详解】
A.电流是电荷的定向移动形成的,故A正确,不符合题意;
B.电路中接上电源,导体中的自由电子才能定向移动,形成持续的电流,故B正确,不符合题意;
C.干电池外部,电流从正极出来,回到负极,而在干电池内部,电流从负极流向正极,故C错误,符合题意;
D.在物理中,规则正电荷定向移动的方向为电流方向,故D正确,不符合题意。
故选C。
7.C
【详解】
B C.蜜蜂在飞行时就可以吸引带正电的花粉,根据异种电荷相互吸引,蜜蜂带负电,故B错误;C正确;
A D.蜜蜂与空气摩擦,蜜蜂带负电,则空气带正电,故AC错误。
故选C。
8.C
【详解】
A.每层楼电路总开关,控制整栋楼的用电器工作,与该层楼的教室用电器是串联的,故A错误;
B.街道的路灯同时亮,同时灭,但一只路灯损坏时,其余的路灯还可以继续工作(即各灯泡在工作时互不影响),所以各路灯是并联的,故B错误;
C.教室里用一个开关同时控制三盏灯,这些灯在一个损坏时,其余的灯泡还能继续工作,所以三盏灯是并联的,此时的开关在干路中,故C正确;
D.台灯用来调节灯泡亮度的开关和灯泡是串联的,故D错误。
故选C。
9.D
【详解】
带正电的验电器的金属球缺少电子,当带正电的验电器的金属球接触大地时,大地上的自由电子就会通过金属导体转移到金属箔片上,中和验电器上的正电荷,金属箔片就闭合,故D符合题意,ABC不符合题意。
故选D。
10.D
【详解】
若丝绸摩擦过的玻璃棒带正电,其排斥甲小球,故甲带正电,而甲球和乙球是相互吸引,乙球可能带负电,也可能不带电,因为带电体能够吸引轻小物体,故乙可以不带电,故D正确。
故选D。
11.B
【详解】
A.用粗吸管对准A点沿垂直于纸面方向用力吹气时,A点处的空气流速加快,压强变小,在两侧大气压的作用下,左边球向左移动,两个气球间距离明显变大,故A不符合题意;
B.当用粗吸管对准B点沿垂直于纸面方向用力吹气时,B点处的空气流速加快,压强变小,在两侧大气压的作用下,两球向中间靠近,即两个气球间距离明显变小,故B符合题意;
C.用毛皮摩擦过的橡胶棒从C点靠近气球,带电体能吸引不带电的轻小物体,则橡胶棒从C点靠近气球会吸引该球,使右边的气球向右移动,即观察到两球分开,两个气球间距离明显变大,故C不符合题意;
D.用丝绸摩擦过的玻璃棒带电,带电体能吸引不带电的轻小物体,则该玻璃棒从A点靠近气球会吸引该球,使它向左移动,即观察到两球分开,两个气球间距离明显变大,故D不符合题意。
故选B。
12.B
【详解】
A.因为开关与其控制的用电器是串联,因此不一定必须接在电源正极和用电器之间,故A错误;
B.电源短路会烧坏电源,因此电路中绝对不允许电池的正极和负极直接用导线连起来,故B正确;
C.马路上有的路灯不能发光,有的路灯正常工作,它们的工作互不影响,所以路灯是并联的,故C错误;
D.并联电路干路中的开关可以使两支路的两个灯泡同时亮,同时灭,故D错误。
故选B。
13.B
【详解】
闭合开关S1后,L1和L2正常发光,此时两灯并联,当闭合开关S2,将造成电源短路,故两个灯泡都不亮,故B正确。
故选B。
14.熔化 吸引
【详解】
[1]固态的原材料经过打印头后变成液态,这是熔化过程。
[2]头发随梳子飘起来是因为头发和梳子带上了异种是电荷,而异种电荷相互吸引,所以梳子把头发吸引起来。
15.电子转移(电子得失) 等量的异种电荷 电子转移 同种电荷
【详解】
[1][2] 不同物质的原子核束缚电子的本领不同。当两个物体摩擦,哪个物体的原子核束缚电阻的本领弱,它的一些电子就会转移到另一个物体上,失去电子的物体因为缺少电子而带正电,得到电子的物体因有了电子而带等量的负电,即两物体间因为电子转移(电子得失)而使两个物体分别带等量的异种电荷。
[3][4]当带电体接触原来不带电的验电器的金属球时,有一部分电子通过金属球移动到了金属杆,再移动到两金属泊片,即通过电子转移实现一部分电荷转移到验电器的两片金属箔片上,这两片金属箔由于带同种电荷(同种电荷相互排斥),由于发生相互作用而张开。
16.同 排斥
【详解】
[1][2]用塑料梳子梳头,发现越梳头发越蓬松,头发之间互相排斥,根据电荷相互作用的规律:同种电荷互相排斥,异种电荷互相吸引,那么这是因为头发带上同种电荷,同种电荷相互排斥的结果。
17.同种电荷相互排斥 正电荷
【详解】
[1]用带电体接触验电器的金属球时,验电器的金属箔上会带同种电荷,因为同种电荷互相排斥,所以金属箔张开,因此验电器的原理是同种电荷相互排斥。
[2]用丝绸摩擦的玻璃棒所带的电荷是正电荷,当玻璃棒接触验电器的金属球时,验电器的金属箔会因为失去电子带正电。
18.(1)毛巾和镜子摩擦,可以使镜子带上电荷,即带了电,带电体的性质是可以吸引轻小的物体,所以会有很多“毛毛”粘在镜子上;
(2)用湿毛巾擦冰箱的冷冻室,水遇冷放出热量发生了凝固,所以湿毛巾会粘在冰箱上.
【解析】试题分析:(1)两种束缚电子能力不能的物体相互摩擦,束缚电子能力弱的物体去电子,束缚电子能力强的物体得到电子,失去电子的带正电,得到电子的带负电,这就是摩擦起电现象.带了电荷的物体可以吸引轻小的物体,如灰尘、纸屑等.
(2)物质由液态变为固态的过程叫凝固.
答:
(1)毛巾和镜子摩擦,可以使镜子带上电荷,即带了电,带电体的性质是可以吸引轻小的物体,所以会有很多“毛毛”粘在镜子上;
(2)用湿毛巾擦冰箱的冷冻室,水遇冷放出热量发生了凝固,所以湿毛巾会粘在冰箱上.
【点评】本题通过两种现象的对比考查相关的物理知识,注重了物理和生活的联系,考查了学生应用物理知识解决实际问题的能力.
19.见解析
【解析】
【分析】
解决此题要知道当电路中处于短路或断路时,电路中都没有电流通过,所以用电器都不能正常工作。
【详解】
电路出现断路、电源无电压时,灯泡都不会发光:
(1)灯泡不发光的原因:可能是电池用久了;验证方法:换上新电池。
(2)灯泡不发光的原因:灯丝断了;验证方法:换上新灯泡。
20.将好的导线、灯泡、旧导线、电池串联在一起,若灯亮,则旧导线完好,若灯不亮,则旧导线折断。
【解析】
【详解】
用导线把灯泡连在电池的两极,形成串联电路,若灯泡能亮,是通路,说明导线是通的,若不能亮,是开路,说明导线不通。
【点睛】
本题考查的是电路的状态,解题的关键是利用了电路的两种状态来判断导线的通断。
21.见解析
【详解】
两气球相互摩擦,两只气球因为摩擦起电而带了同种电荷,同种电荷相互排斥,所以小球出现了如图的现象;向两气球中间吹气,两气球中间空气流速变大,压强变小,小于外侧空气的大气压,在大气压的作用下,将两气球压的互相靠近;把气球从一楼拿到四楼,外界大气压减小,在气球内气压的作用下,气球的体积增大。
22.(1)熔喷布经过驻极处理后带上静电,带电体能吸引轻小物体,所以提高了效果;(2)因为外层隔离层和内层亲肤层都属于绝缘体不容易导电,所以熔喷布上的静电不会很快消失。
【详解】
(1)熔喷布经过驻极处理后带上静电,因为带电体具有吸引轻小物体的作用,所以提高了效果。
(2)因为外层隔离层和内层亲肤层都属于绝缘体不容易导电,所以熔喷布上的静电不会很快消失。
