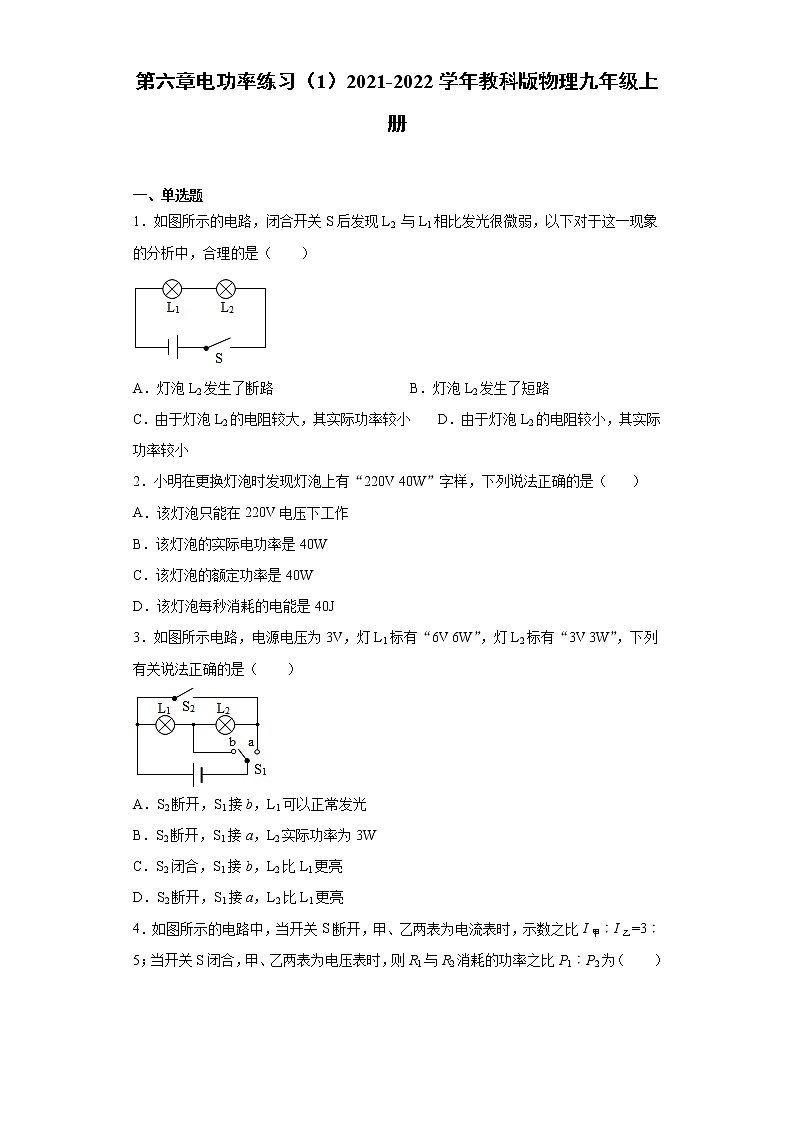

第六章电功率练习（1）2021-2022学年教科版物理九年级上册  一、单选题1．如图所示的电路，闭合开关S后发现L2 与L1相比发光很微弱，以下对于这一现象的分析中，合理的是（　　）A．灯泡L2发生了断路 B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小 D．由于灯泡L2的电阻较小，其实际功率较小2．小明在更换灯泡时发现灯泡上有“220V 40W”字样，下列说法正确的是（     ）A．该灯泡只能在220V电压下工作B．该灯泡的实际电功率是40WC．该灯泡的额定功率是40WD．该灯泡每秒消耗的电能是40J3．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（　　）A．S2断开，S1接b，L1可以正常发光B．S2断开，S1接a，L2实际功率为3WC．S2闭合，S1接b，L2比L1更亮D．S2断开，S1接a，L2比L1更亮4．如图所示的电路中，当开关S断开，甲、乙两表为电流表时，示数之比I甲︰I乙=3︰5；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1︰P2为（　　）A．2︰5 B．5︰2 C．3︰2 D．2︰35．如图所示是甲、乙两用电器的I—U图象，下列说法正确的是（　　）A．乙是定值电阻，其阻值为10ΩB．将甲、乙分别接在3V的电源两端，通过乙的电流较大C．若把甲、乙并联在2V的电源两端，干路电流为0.5AD．若把两用电器串联接在电路中，当通过两用电器的电流为0.2A时，两用电器的总功率为0.6W6．某台直流电动机两端的电压为5V，通过电动机的电流为2A，线圈的电阻为0.5Ω。则在1min内电动机产生的热量及所做的机械功为 （　　）A．120J  600J B．120J   480J C．480J   600J D．480J   120J7．定值电阻R1和小灯泡R2的伏安特性曲线分别如图所示。若将R1和R2串联后接在12 V的电源两端，则R1与R2的电功率之比为（　　）A．1:5 B．1:3 C．1:2 D．5:78．如图所示，开关S闭合后，电路中变小的是  （    ）A．电路中的总电阻B．电流表Ⓐ的示数C．电阻R，两端的电压D．电路消耗的总功率9．如图甲所示的电路中，R0为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知（　　）A．电源电压U=2.0V B．电压表的最大示数为1.5VC．定值电阻的阻值R0=1.0Ω D．电路的最大功率为4.5W10．田甜同学在家发现客厅白炽灯的发光比房间白炽灯的发光亮，对这种现象判断正确的是（　　）A．房间白炽灯灯丝的电流大 B．客厅白炽灯灯丝的电阻大C．客厅白炽灯两端的电压大 D．客厅白炽灯的实际功率大  二、填空题11．将L1标有“6V 3W”，L2 标有“3V 3W”串联接入电路中，闭合开关后，两灯均发光， 此时两灯泡电压之比U1:U2=______；若将两灯并联后接入 3V 电路中，则两灯的实际功率之比P1:P2=______。（不计温度对灯丝电阻的影响）12．下图充电宝上接有LED灯。充电宝标有“5 V　12 000 mA·h”字样，充满电后，储存的电能为____kW·h。“1.2W”的LED灯正常工作1 min消耗电能_______J。13．如图是电热饮水机电路原理图，R1＝20Ω，R2＝100Ω，当开关S断开时，饮水机处于________（选填“保温”或“加热”）状态，饮水机的保温功率与加热功率之比为________。  14．小明家记录11月1日电能表示数为，电能表的部分参数及11月30日的示数如图所示，则11月份小明家消耗的电能是___________J。“50Hz”的含义是___________， 若电能表转盘在5min内转过200转，则所在电路用电器的总功率是___________ W。15．标有“12V 12W”、 “12V 6W”的灯L1和L2（灯丝电阻不变），若将它们串联在某电源上，两灯都发光，则灯___________更亮；若红梅家只有 800 W的电热水壶持续工作2小时，按照家庭电费每度 0.5 元计算，则她需要交电费___________元。16．如图所示，当滑动变阻器滑片位于最右端时，电压表示数为 6V，当滑动变阻器滑片滑到中点时，电压表的示数______3V。（选填“大于”“小于”或“等于”）。在向左调节滑片的过程中，整个电路的总功率______。（选填“变大”“变小”或“不变”）17．LED灯具有节能、环保等特点，标有“220V  4.4W”字样的LED灯泡，在正常工作时通过的电流是______A，若它每天正常发光5h，一个月（30天）消耗的电能是______kW·h。18．甲、乙两个灯泡分别标有“220V  40W”“220V  60W”字样，并联在220V电源上，通过灯丝电流较大的是___________灯泡。如果两灯泡钨丝长短一样，则钨丝用较粗的是___________灯泡。正常使用相同时间，甲、乙两灯消耗的电能之比是____。19．如图所示是某用户家的电能表，单独将电烤箱接入电路，正常工作30min，电能表的转盘转过300转，则电烤箱消耗的电能为______kW·h，它的实际功率为______W。20．如图所示，电热膜是在绝缘聚酯薄膜表面，用金属导线将经过特殊工艺加工形成的一条条薄的粗细均匀的导电墨线连接形成网状结构。电热膜中导电墨线连接的方式是 _____联，电热膜能发热是因为电流具有 _____效应；某电热膜总功率4400W，正常工作2小时消耗电能 _____kW•h。
参考答案1．D【详解】A．若灯泡L2发生了断路，因L1与L2串联，则此时电路处于断路状态，则L1与L2均不亮，故可知A不符合题意；B．若灯泡L2发生了短路，则此时L2将不会发光，故可知B不符合题意；CD．因L1与L2串联，故流过两灯泡的电流相等，由P=I2R可知，此时灯泡电阻越大，功率越大，故此时可能是灯泡L2的电阻较小，其实际功率较小，故C不符合题意，D符合题意。故选D。2．C【详解】A．“220V”为该灯泡正常工作时的电压（额定电压），但该灯泡工作时的电压（实际电压）可以略高于220V，或小于等于220V，故A错误； BC．“40W”表示该灯泡的额定功率为40W，灯在220V电压下正常工作时，灯泡的实际功率才等于额定功率40W；若灯泡的电压不等于220V，则该灯泡的实际功率不是40W，故B错误，C正确；D．由于不确定灯泡工作时的实际电压，则无法确定灯泡工作时的实际功率，所以无法确定该灯泡每秒钟消耗的电能，故D错误。故选C。3．C【详解】A．S2断开，S1接b，L1两端的电压为电源电压，为3V，小于灯泡的额定电压，不能正常发光；故A错误；B．S2断开，S1接a，两只灯泡串联，两只灯泡两端的电压肯定都小于3V，所以L2实际功率小于3W，故B错误；CD．L1 的电阻L2 的电阻S2闭合，S1接b时，两只灯泡并联，两端的电压相等，由可得，L2的实际功率更大，所以更亮；S2断开，S1接a，两只灯泡串联，根据公式P=I2R可知，L1的实际功率更大，所以更亮，故C正确，D错误。故选C。4．C【详解】如图所示，当开关S断开，甲、乙两表为电流表时，两电阻并联，电流表甲测R2支路电流，电流表乙测干路电流，两电阻两端电压相等，故两电阻的阻值之比为当开关S闭合，甲、乙两表为电压表时，两电阻串联，通过两电阻的电流相等，则R1与R2消耗的功率之比P1︰P2为故C符合题意，ABD不符合题意。故选C。5．D【详解】A．由图中可知，甲的电流与电压成正比，故可知甲为定值电阻，故A错误；B．由图中可知，当甲、乙两端电压为3V时，流过的电流相等，故B错误；C．由图中可知，若把甲、乙并联在2V的电源两端，则流过甲的电流为I甲=0.4A，流过乙的电流为I乙=0.2A，故干路电流为I=I甲+I乙=0.4A+0.2A=0.6A故C错误；D．若把两用电器串联在电路中，当通过两用电器的电流为0.2A时，由图中可知，此时甲两端电压为U甲=1V，乙两端电压为U乙=2V，故总电压为U=U甲+U乙=1V+2V=3V故此时两用电器的总功率为P=UI=3V0.2A=0.6W故D正确。故选D。6．B【详解】1min内，电动机消耗的总电能W总=UIt=5V×2A×60s=600J电动机产生的热量Q=I2Rt=(2A)2×0.5Ω×60s=120J则电动机所做的机械功W有=W总-Q=600J-120J=480J故ACD不符合题意，B符合题意。故选B。7．D【详解】由图像知，两电阻串联在电路中，电路中的电流为0.5A时，R1两端的电压为5V，R2两端的电压为7V，此时满足12V=5V+7V据P=I2R知，R1与R2的电功率之比P1:P2=I2R1:I2R2=R1:R2=5V:7V=5:7故ABC不符合题意，D符合题意。故选D。8．A【详解】A．开关S闭合前，电路为关于的简单电路，两端的电压与电源电压相等。当开关 S闭合后，电阻和并联，并联后电路中的总电阻小于任何一个分电阻，即电路中的总电阻变小了，故A符合题意。B．根据欧姆定律可知，电源电压不变，总电阻变小，电路中的电流变大，即电流表Ⓐ的示数变大，故B不符合题意。C．开关S闭合前，电路为关于的简单电路，两端的电压与电源电压相等。当开关 S闭合后，电阻和并联，两个并联电阻两端的电压与电源电压也相等，所以电阻两端的电压不变，都为电源电压，故C不符合题意。D．根据电功率公式
 可知，由于闭合开关后总电阻R变小，总电压U不变，所以总电功率P变大，D不符合题意。故选A。9．D【详解】由图甲知：滑动变阻器R与定值电阻R0串联，电流表测串联电路中的电流，电压表测滑动变阻器R两端的电压；AC．由图乙可得：当电路中电流I1=3A时，滑动变阻器两端电压为零，此时R=0，则电源电压U=I1R0=3A×R0……①当电路中电流I2=1A时，滑动变阻器两端电压为1V，则电源电压U=I2×R0+1V=1A×R0+1V……②联立①②可得：R0=0.5Ω，U=1.5V；故A、C选项错误；B．根据串联分压的规律“电阻越大，所分得的电压越大”可知：当滑动变阻器阻值R最大=5Ω时，电压表的示数最大。此时串联电路的总电阻为R串=R最大+R0=5Ω+0.5Ω=5.5Ω串联电路的电流为I串== =则电压表的最大示数为U最大=I串R最大=×5Ω=1.36V故C选项错误；D．由图乙可知：电路中的最大电流I最大=3.0A，则电路的最大功率为P最大=UI最大=1.5V×3.0A=4.5W故D选项正确。故选D。10．D【详解】客厅和房间的灯并联，客厅里灯和房间里灯的两端电压相等；客厅白炽灯的发光比房间白炽灯的发光亮，说明客厅里的灯的实际电功率大，根据可知客厅白炽灯灯丝的电阻小；根据可知通过房间白炽灯灯丝的电流小。故选D。11．4:1    1:4    【详解】[1]两灯灯丝的电阻分别为，两灯串联时，两灯泡的电压之比U1:U2=R1:R2=12Ω:3Ω=4:1[2]两灯并联接入电源电压为3V的电路中，灯L1的实际功率P1=灯L2正常发光，所以P1:P2=0.75W:3W=1:412．0.06    72    【详解】[1]充满电后，储存的电能W=UIt=5V×12A×3600s=216000J=0.06kW·h[2]LED灯正常工作1 min消耗电能W灯=Pt灯=1.2W×60s=72J13．保温    1∶6    【详解】[1]当S断开时，R1与R2串联，此时总电阻最大，由可知，电路中的总功率最小，饮水机处于保温状态。[2]当开关S闭合时，电路为R1的简单电路，电路的总电阻最小，由可知，电路中的总功率最大，此时饮水机处于加热状态，加热功率为饮水机处于保温状态时，R1与R2串联，保温功率为饮水机的保温功率与加热功率之比14．3.78×107    该电能表应接在频率为50Hz的交流电路中使用    1200    【详解】[1]由图示知，11月1日及30日，电能表的读数分别为：2007.1kW⋅h和2017.6kW⋅h，11月份小明家消耗的电能W=2017.6kW⋅h-2007.1kW⋅h=10.5kW⋅h=10.5×3.6×106J=3.78×107J[2]50Hz表示该电能表所接电路的交变电流的频率为50Hz。[3]由电能表的参数可求，转盘转过200转，消耗的电能电路中用电器的总功率15．L2    0.8    【详解】[1]两灯泡的电阻分别为 两灯泡串联时，因串联电路中各处的电流相等，且两盏灯都发光，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，L2的电阻较大，L2的实际功率较大，L2灯泡较亮。[2]电热水壶持续工作2小时消耗的电能W=Pt=0.8kW×2h=1.6kW·h她需要交电费1.6kW·h×0.5元/kW·h=0.8元16．大于    变大    【详解】[1]设图中的阻值为2R1，此时电流为I1，由欧姆定律变形公式得6V=I1×2R1即I1×R1=3V当滑动变阻器滑片滑到中点时，电路总电阻变小，电路电流变大，设为I2，则I2＞I1，此时滑动变阻器两端电压＞3V故当滑动变阻器滑片滑到中点时，电压表的示数大于3V。[2]电路的总功率，在向左调节滑片的过程中，电源电压不变，电路中电流一直增大，故电路的总功率变大。17．0.02    0.66    【详解】[1]正常工作时通过的电流I==0.02A[2]每天工作5h，30天工作的时间t=30×5h=150h一个月消耗的电能W=Pt=4.4×10-3kW×150h=0.66 kW·h18．乙    乙    2∶3    【详解】[1]将两个灯泡并联在220V电源上，两个小灯泡均正常发光，所以甲灯泡的电流为乙灯泡的电流为所以通过灯丝电流较大的是乙灯泡。[2]甲灯泡钨丝的电阻为乙灯泡钨丝的电阻为所以甲灯泡钨丝的电阻大于乙灯泡钨丝的电阻，所以钨丝用较粗的是乙灯泡。[3]正常使用相同时间，甲、乙两灯消耗的电能之比是19．0.5    1000    【详解】[1]电烤箱消耗的电能为[2]它的实际功率为20．并    热    8.8    【详解】[1]由图可知，各条导电墨线互不影响，可以独立工作，是并联的。[2]电热膜发热是因为导线通电产生了热量，利用了电流的热效应。[3]由题知，电热膜总功率为P电热膜＝4400W＝4.4kW电热膜正常工作2小时消耗的电能W电热膜＝P电热膜t＝4.4kW×2h＝8.8kW•h
