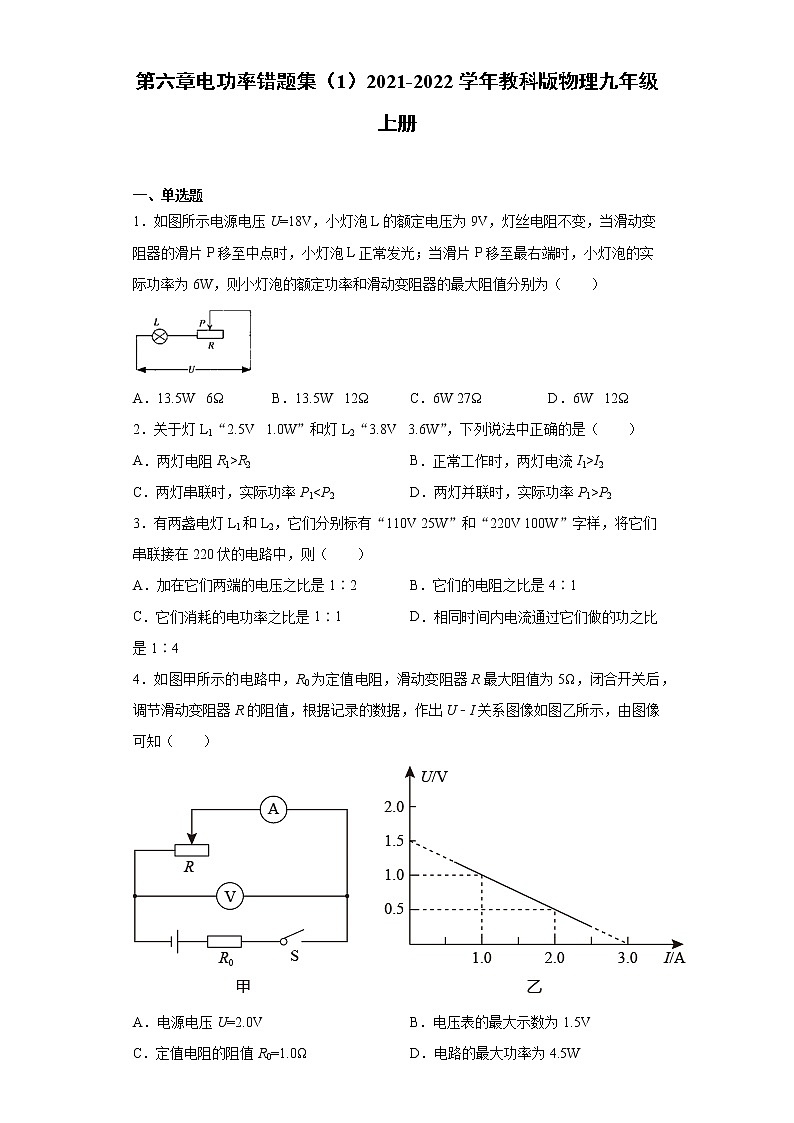

教科版九年级上册第六章 电功率综合与测试同步训练题

这是一份教科版九年级上册第六章 电功率综合与测试同步训练题，共18页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

一、单选题
1．如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6ΩB．13.5W 12ΩC．6W 27ΩD．6W 12Ω
2．关于灯L1“2.5V 1.0W”和灯L2“3.8V 3.6W”，下列说法中正确的是（ ）
A．两灯电阻R1>R2B．正常工作时，两灯电流I1>I2
C．两灯串联时，实际功率P1P2
3．有两盏电灯L1和L2，它们分别标有“110V 25W”和“220V 100W”字样，将它们串联接在220伏的电路中，则（ ）
A．加在它们两端的电压之比是1∶2B．它们的电阻之比是4∶1
C．它们消耗的电功率之比是1∶1D．相同时间内电流通过它们做的功之比是1∶4
4．如图甲所示的电路中，R0为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知（ ）
A．电源电压U=2.0VB．电压表的最大示数为1.5V
C．定值电阻的阻值R0=1.0ΩD．电路的最大功率为4.5W

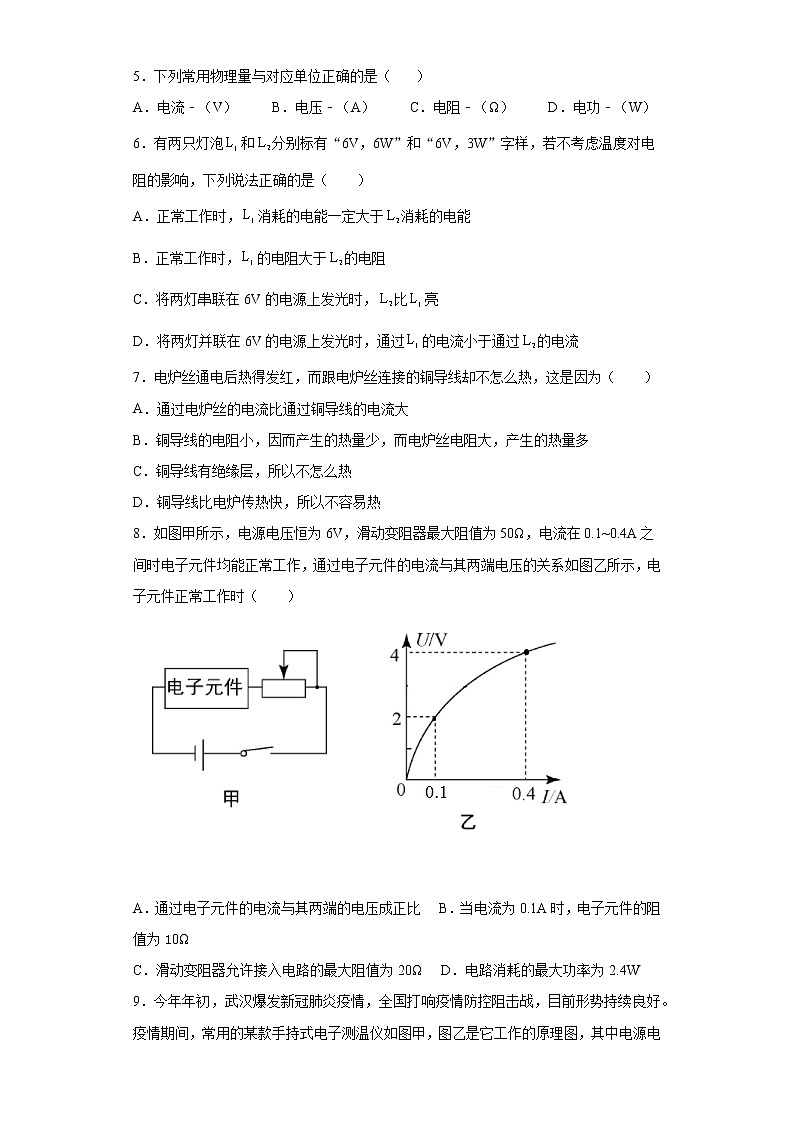

5．下列常用物理量与对应单位正确的是（ ）
A．电流﹣（V）B．电压﹣（A）C．电阻﹣（Ω）D．电功﹣（W）
6．有两只灯泡和分别标有“6V，6W”和“6V，3W”字样，若不考虑温度对电阻的影响，下列说法正确的是（ ）
A．正常工作时，消耗的电能一定大于消耗的电能
B．正常工作时，的电阻大于的电阻
C．将两灯串联在6V的电源上发光时，比亮
D．将两灯并联在6V的电源上发光时，通过的电流小于通过的电流
7．电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为（ ）
A．通过电炉丝的电流比通过铜导线的电流大
B．铜导线的电阻小，因而产生的热量少，而电炉丝电阻大，产生的热量多
C．铜导线有绝缘层，所以不怎么热
D．铜导线比电炉传热快，所以不容易热
8．如图甲所示，电源电压恒为6V，滑动变阻器最大阻值为50Ω，电流在0.1~0.4A之间时电子元件均能正常工作，通过电子元件的电流与其两端电压的关系如图乙所示，电子元件正常工作时（ ）
A．通过电子元件的电流与其两端的电压成正比B．当电流为0.1A时，电子元件的阻值为10Ω
C．滑动变阻器允许接入电路的最大阻值为20ΩD．电路消耗的最大功率为2.4W

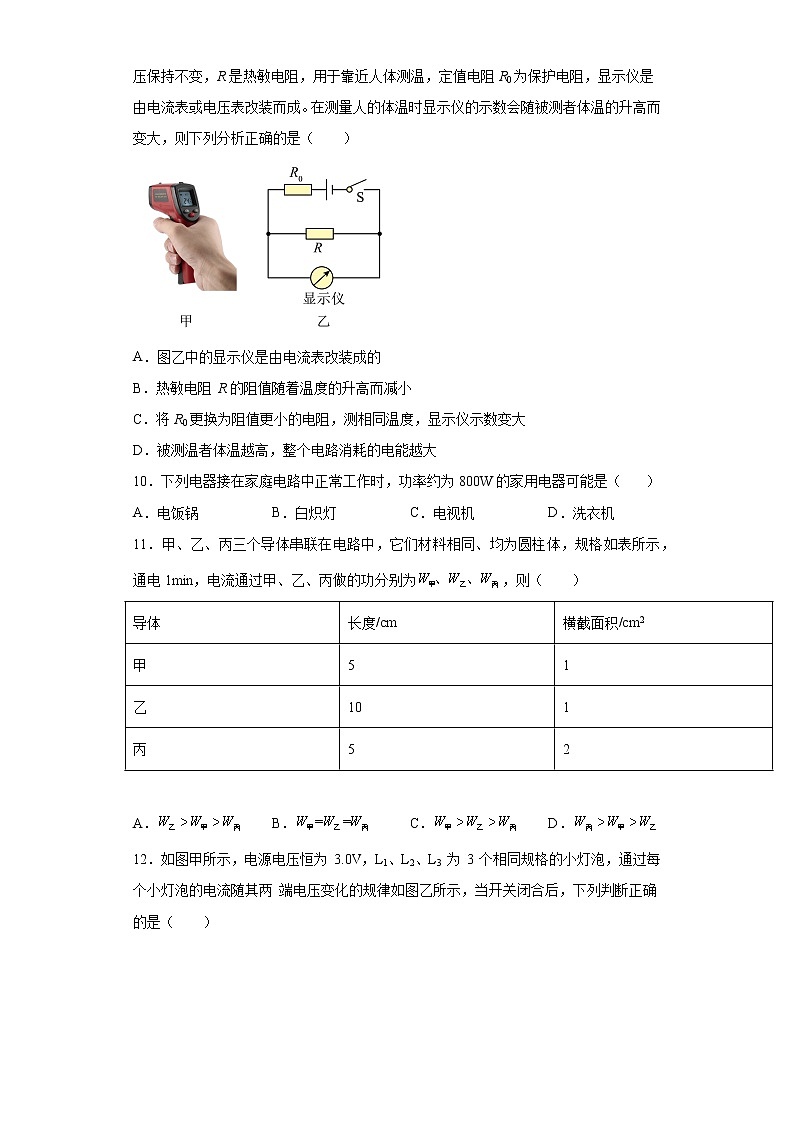

9．今年年初，武汉爆发新冠肺炎疫情，全国打响疫情防控阻击战，目前形势持续良好。疫情期间，常用的某款手持式电子测温仪如图甲，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）
A．图乙中的显示仪是由电流表改装成的
B．热敏电阻 R的阻值随着温度的升高而减小
C．将R0更换为阻值更小的电阻，测相同温度，显示仪示数变大
D．被测温者体温越高，整个电路消耗的电能越大
10．下列电器接在家庭电路中正常工作时，功率约为800W的家用电器可能是（ ）
A．电饭锅 B．白炽灯 C．电视机D．洗衣机
11．甲、乙、丙三个导体串联在电路中，它们材料相同、均为圆柱体，规格如表所示，通电1min，电流通过甲、乙、丙做的功分别为，则（ ）
A．B．C．D．
12．如图甲所示，电源电压恒为 3.0V，L1、L2、L3 为 3 个相同规格的小灯泡，通过每个小灯泡的电流随其两 端电压变化的规律如图乙所示，当开关闭合后，下列判断正确的是（ ）
A．灯泡 L2 的电阻为 12ΩB．通过灯泡 L1 的电流为灯泡 L2 电流的 2 倍
C．灯泡 L3 消耗的电功率为 0.75WD．灯泡 L1 与灯泡 L3 消耗的电功率之比为 5︰2
13．如图所示是电阻甲和乙的U-I图象，下列说法中正确的是（ ）
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路中总电流为0.2A
D．甲、乙串联在电路中，当电路中电流为0.2A时，甲的功率为0.8W
14．小芳同学在做电学实验时，实物图如图所示，电源电压恒为4.5V，电压表量程“0~3V”，灯L标有“2.5V，1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω，1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（ ）
A．灯泡的最小功率是0.162W
B．滑动变阻器的阻值应在4Ω~10Ω之间变化
C．电路中电流变化的范围是0.3A~0.4A
D．该电路的最大功率是4.05W
二、填空题
15．如图所示，当滑动变阻器滑片位于最右端时，电压表示数为 6V，当滑动变阻器滑片滑到中点时，电压表的示数______3V。（选填“大于”“小于”或“等于”）。在向左调节滑片的过程中，整个电路的总功率______。（选填“变大”“变小”或“不变”）
16．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（______）
A．灯泡L2发生了断路 B．灯泡L2发生了短路
C．由于灯泡L2的电阻较小 D．由于灯泡L2的电阻较大
选择理由：_________________
17．一只灯泡标有“6V，3W”的字样，将灯泡接入电源电压恒定为8V的电路，要使灯泡正常发光，应该给灯泡_______（选填“串联”或“并联”）一个阻值为_______Ω的定值电阻。（不考虑灯泡灯丝的电阻受温度的影响）
18．（1）小明家中一周前、后电能表示数如图甲所示，则他家这段时间内消耗的电能为______。
（2）如图是小明家中电能表照片，其中“220V”表示______；“10A”表示______，小明发现当他家电路中只有一个电冰箱工作时，电能表的表盘3min转了15r，则电冰箱功率为______W（保留一位小数）。
19．如图是电热饮水机电路原理图，R1＝20Ω，R2＝100Ω，当开关S断开时，饮水机处于________（选填“保温”或“加热”）状态，饮水机的保温功率与加热功率之比为________。
20．电流通过导体，导体会发热的现象叫做电流的 ______效应。当电流一定时，相同时间里导体的电阻越大，产生的热量就 ______。某电热器接在40V的电源上，其电阻是100Ω，则通电8min能产生的热量是 ______J。
21．如图所示，电源电压为9V，灯泡L标有“6V 3W”字样，灯丝阻值不变，滑动变阻器最大阻值为18Ω，移动滑片P至某位置，此时灯泡正常发光，则此时滑动变阻器接入电路的电阻___________Ω；将滑动变阻器R的滑片P置于最右端，闭合开关，此时灯泡L的实际功率为___________W。
22．某玩具车电动机M的转子线圈电阻R0=1Ω，一同学把该电动机M接入如图所示的电路中，闭合开关，调节滑动变阻器R，使电动机M正常工作，此时电压表的示数为9V，电流表的示数为1A，则该电动机的额定功率为 ___________W；正常工作1min，该电动机M把 ___________J的电能转换为机械能。
导体
长度/cm
横截面积/cm2
甲
5
1
乙
10
1
丙
5
2
参考答案
1．B
【详解】
P在中点时灯泡正常发光，说明此时灯泡两端的电压为9V，变阻器两端的电压为9V，即变阻器的最大阻值R为灯泡电阻RL的两倍，当P移动到最右端时（电阻全连入为R），电流为
即
解得R=12Ω，RL= 6Ω，小灯泡的额定功率
故ACD不符合题意，B符合题意。
故选B。
2．A
【详解】
A．灯L1的电阻
R1==6.25Ω
灯L2的电阻
R2=≈4Ω0.4A
故B错误；
C．两灯串联时，电流相同，根据公式P=I2R可知，电阻越大，电功率越大，已知
R1>R2
所以
P1>P2
故C错误；
D．两灯并联时，两端的电压相同，根据公式P=可知，电阻越大，电功率越小，已知
R1>R2
所以
P1
