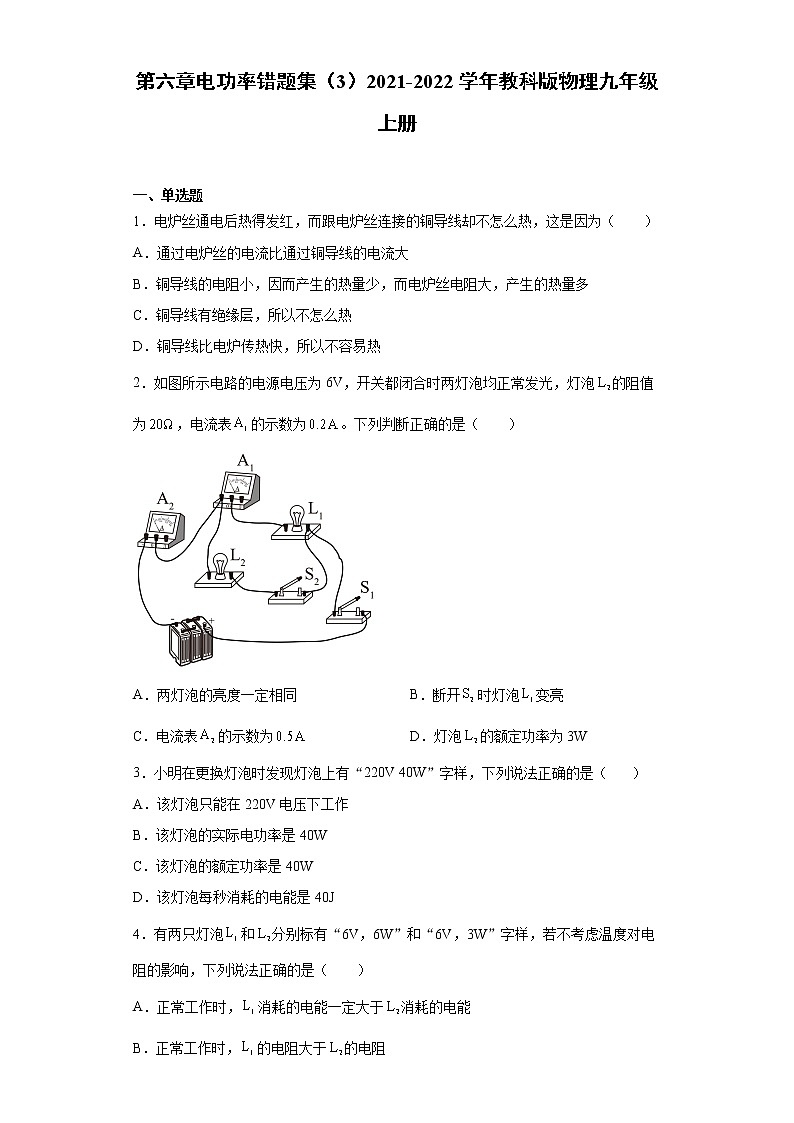

第六章电功率错题集（3）2021-2022学年教科版物理九年级上册
一、单选题
1．电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为（ ）
A．通过电炉丝的电流比通过铜导线的电流大
B．铜导线的电阻小，因而产生的热量少，而电炉丝电阻大，产生的热量多
C．铜导线有绝缘层，所以不怎么热
D．铜导线比电炉传热快，所以不容易热
2．如图所示电路的电源电压为6V，开关都闭合时两灯泡均正常发光，灯泡的阻值为，电流表的示数为。下列判断正确的是（ ）
A．两灯泡的亮度一定相同 B．断开时灯泡变亮
C．电流表的示数为 D．灯泡的额定功率为3W
3．小明在更换灯泡时发现灯泡上有“220V 40W”字样，下列说法正确的是（ ）
A．该灯泡只能在220V电压下工作
B．该灯泡的实际电功率是40W
C．该灯泡的额定功率是40W
D．该灯泡每秒消耗的电能是40J
4．有两只灯泡和分别标有“6V，6W”和“6V，3W”字样，若不考虑温度对电阻的影响，下列说法正确的是（ ）
A．正常工作时，消耗的电能一定大于消耗的电能
B．正常工作时，的电阻大于的电阻
C．将两灯串联在6V的电源上发光时，比亮
D．将两灯并联在6V的电源上发光时，通过的电流小于通过的电流

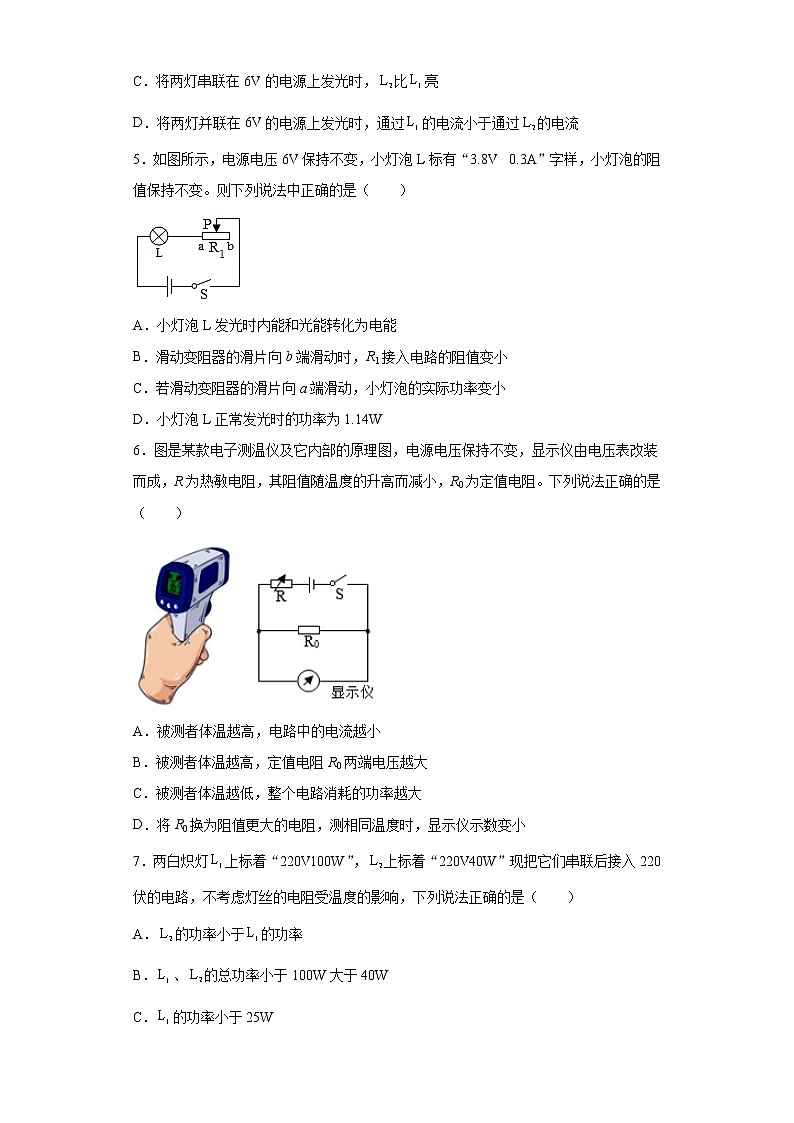

5．如图所示，电源电压6V保持不变，小灯泡L标有“3.8V 0.3A”字样，小灯泡的阻值保持不变。则下列说法中正确的是（ ）
A．小灯泡L发光时内能和光能转化为电能
B．滑动变阻器的滑片向b端滑动时，R1接入电路的阻值变小
C．若滑动变阻器的滑片向a端滑动，小灯泡的实际功率变小
D．小灯泡L正常发光时的功率为1.14W
6．图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。下列说法正确的是（ ）
A．被测者体温越高，电路中的电流越小
B．被测者体温越高，定值电阻R0两端电压越大
C．被测者体温越低，整个电路消耗的功率越大
D．将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小
7．两白炽灯上标着“220V100W”，上标着“220V40W”现把它们串联后接入220伏的电路，不考虑灯丝的电阻受温度的影响，下列说法正确的是（ ）
A．的功率小于的功率
B．、的总功率小于100W大于40W
C．的功率小于25W
D．、功率之比是

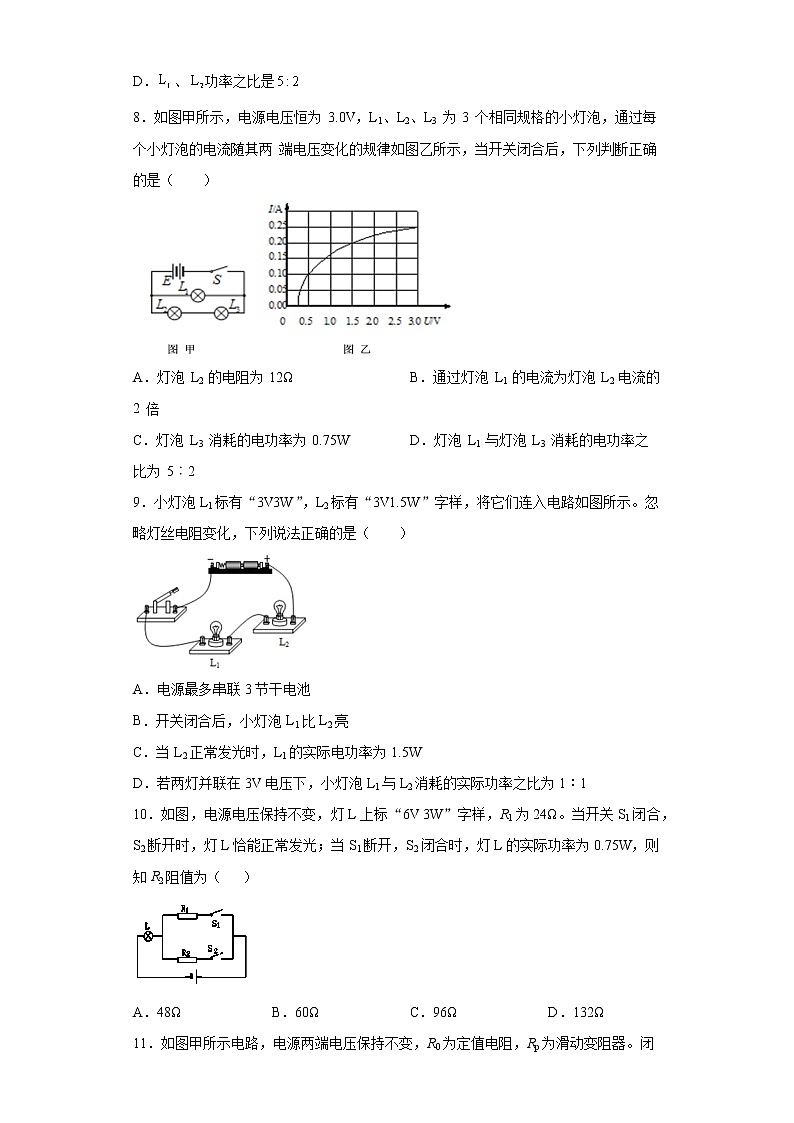

8．如图甲所示，电源电压恒为 3.0V，L1、L2、L3 为 3 个相同规格的小灯泡，通过每个小灯泡的电流随其两 端电压变化的规律如图乙所示，当开关闭合后，下列判断正确的是（ ）
A．灯泡 L2 的电阻为 12Ω B．通过灯泡 L1 的电流为灯泡 L2 电流的 2 倍
C．灯泡 L3 消耗的电功率为 0.75W D．灯泡 L1 与灯泡 L3 消耗的电功率之比为 5︰2
9．小灯泡L1标有“3V3W”，L2标有“3V1.5W”字样，将它们连入电路如图所示。忽略灯丝电阻变化，下列说法正确的是（ ）
A．电源最多串联3节干电池
B．开关闭合后，小灯泡L1比L2亮
C．当L2正常发光时，L1的实际电功率为1.5W
D．若两灯并联在3V电压下，小灯泡L1与L2消耗的实际功率之比为1：1
10．如图，电源电压保持不变，灯L上标“6V 3W”字样，R1为24Ω。当开关S1闭合，S2断开时，灯L恰能正常发光；当S1断开，S2闭合时，灯L的实际功率为0.75W，则知R2阻值为（ ）
A．48Ω B．60Ω C．96Ω D．132Ω
11．如图甲所示电路，电源两端电压保持不变，R0为定值电阻，Rp为滑动变阻器。闭合开关S，将滑动变阻器滑片由一端移到另一端的过程中，电路中电压表示数和电流表示数的关系如图乙所示，下列说法不正确的是（ ）
A．滑动变阻器滑片P移动过程中，电压表的最大示数为5V
B．滑动变阻器的最大阻值为50Ω
C．滑动变阻器滑片移动过程中，当它消耗的功率达到0.8W时接入的电阻为20Ω
D．滑动变阻器滑片由一端移到另一端的过程中，定值电阻R0消耗电功率最大值与最小值之差为3.1W
12．如图甲所示的电路中，R0为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知（ ）
A．电源电压U=2.0V B．电压表的最大示数为1.5V
C．定值电阻的阻值R0=1.0Ω D．电路的最大功率为4.5W
二、填空题
13．如图甲所示，是某种电热饮水机的简化电路示意图，图乙是它的有关参数。它有加热和保温两种工作状态（由机内温控开关S0自动控制），当开关S，S0闭合时，饮水机处于______状态（填“加热“或“保温“），R2的电阻是______Ω。
14．（1）下图电压表的示数是 ______V，若接的是另外一个量程，电压表的读数是 ______V；
（2）电能表是测量 ______的仪器，小铭家里电能表如图所示。若该家庭仅让一部空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为 ______kW•h，空调的电功率是 ______W。
15．王刚因公出差五天，离家前观察家中的电能表如图所示。回家后却发现家里有一只60W的电灯忘关了（其他电器均已关闭）。
（1）这只灯与家里的其他电器是______联的；
（2）这只灯正常发光时，流过灯丝的电流多大______？
（3）这段时间内，电灯消耗了多少度的电______？
（4）王刚回家后，电能表的示数会变为多少______？
16．如图所示电路中，电源电压为6V且不变，定值电阻R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0~0.6A”，小灯泡上标有“3V 1.5W”字样，且灯丝电阻不变。若要保证电路安全，当S闭合，S1，S2都断开，变阻器接入电路最小电阻是 ______Ω；当S、S1、S2都闭合时，电路消耗的总功率最大值为 ______W。
17．手机上使用的锂离子电池上标有“”其中的是物理量___________的单位；请估算这种电池可储存的电能为___________J，若手机正常工作时的电流约为6，则这种充满电的锂离子电池可供手机连续使用___________h。
18．如图所示是某工厂两种照明方式的电路图，灯泡L1和L2的规格均为“220V40W”。闭合开关S1、S2，满足夜间正常照明需要；闭合开关S1、断开S2，满足夜间多区域照明需要。电源电压恒为220V，灯泡电阻变化忽略不计。正常照明与多区域照明L1中的电流之比为_______；正常照明10h消耗的电能比多区域照明10h消耗的总电能多_______kW•h。
19．标有“220V 0.22A”字样的节能灯，正常工作10s电流做的功为______J；若正常工作时发光功率为36W，则这款节能灯将电能转化为光能的效率是______（结果保留1位小数）。
20．标有“12V 12W”、 “12V 6W”的灯L1和L2（灯丝电阻不变），若将它们串联在某电源上，两灯都发光，则灯___________更亮；若红梅家只有 800 W的电热水壶持续工作2小时，按照家庭电费每度 0.5 元计算，则她需要交电费___________元。
21．甲乙两个灯泡分别标有“6V 3W”和“3V 1W”的字样，若把它们串联在电路中，且只有一个灯正常发光，则应使_______灯正常发光，此时电源电压为_________V。若把它们并联，两端允许施加的电压为_______V，此时电路中的总功率为________W。
22．如图所示是小灯泡L和定值电阻R中的电流随电压变化的图象，若将R和L并联在电路中，当电源电压为2V时，电路中的总电流是______A，小灯泡L工作1min消耗的电能是______J。
参考答案
1．B
【详解】
根据题意，电炉的电阻丝和连接的铜导线是串联的，通过它们的电流是相等的，而电炉丝电阻要比铜导线的电阻大得多，根据焦耳定律Q=I2Rt，因此在相等的时间内电炉丝放出的热量比铜导线大得多。故ACD不符合题意，B符合题意。
故选B。
2．C
【详解】
AD．由图分析可知，该电路为灯泡和的并联电路，电流表测通过的电流，电流表测干路电流；开关都闭合时两灯泡均正常发光，由并联电路的电压特点可知，灯泡和两端的电压等于电源电压，即
电流表的示数为，即通过灯泡的电流，则灯泡的实际电功率为
灯泡的阻值，灯泡的实际功率为
则灯泡的额定功率为，又，所以灯泡的亮度高于灯泡的亮度，故A错误，D错误；
B．由于两灯泡并联，并联电路各个支路之间互相不影响，所以断开时灯泡的亮度无变化，故B错误；
C．由欧姆定律可求出通过灯泡的电流为
干路电流为
则电流表的示数为，故C正确。
故选C。
3．C
【详解】
A．“220V”为该灯泡正常工作时的电压（额定电压），但该灯泡工作时的电压（实际电压）可以略高于220V，或小于等于220V，故A错误；
BC．“40W”表示该灯泡的额定功率为40W，灯在220V电压下正常工作时，灯泡的实际功率才等于额定功率40W；若灯泡的电压不等于220V，则该灯泡的实际功率不是40W，故B错误，C正确；
D．由于不确定灯泡工作时的实际电压，则无法确定灯泡工作时的实际功率，所以无法确定该灯泡每秒钟消耗的电能，故D错误。
故选C。
4．C
【详解】
A．正常工作时，的功率大于的功率，但用电器消耗的电能除跟功率有关之外，还与用电器工作时间有关，所以正常工作时，消耗的电能不一定大于消耗的电能，故A错误；
B．正常工作时，的电阻为
的电阻为
所以正常工作时，的电阻小于的电阻，故B错误；
C．将两灯串联在6V的电源上发光时，两灯的电流相等，且，由可知，两灯的实际功率，所有比亮，故C正确；
D．将两灯并联在6V的电源上发光时，两灯的电压相等，且，由可知，两灯的电流，即通过的电流大于通过的电流，故D错误。
故选C。
5．D
【详解】
A．小灯泡L发光时电能转化为内能和光能，故A错误；
B．如果将滑片P向b端滑动，接入电路的电阻变大，故B错误；
C．若滑动变阻器的滑片向a端滑动，接入电路的电阻变小，电路中总电阻变小，由欧姆定律I＝可知，电路的电流变大，根据公式P＝I2R可知小灯泡的实际功率变大，故C错误；
D．“3.8V 0.3A”表示额定电压为3.8V，额定电流为0.3A，则小灯泡正常发光的功率为
P＝UI＝3.8V×0.3A＝1.14W
故D正确。
故选D。
6．B
【详解】
由图可知定值电阻R0与热敏电阻R串联，显示仪并联在定值电阻R0两端。
AB．因为R的阻值随温度的升高而减小，被测者体温越高，则R的阻值越小，则电路总电阻越小，根据可知电路中的电流越大，由可知定值电阻R0两端电压越大，故A错误，B正确；
C．因为R的阻值随温度的升高而减小，故被测者体温越低，则R的阻值越大，则电路总电阻越大，根据可知电路中的电流越小，根据P=UI可知整个电路消耗的功率越小，故C错误；
D．将R0换为阻值更大的电阻，则电路总电阻变大，根据可知电路中的电流变小；而测相同温度时，即热敏电阻R的电阻不变，根据可知热敏电阻R两端的电压变小，根据串联分压可知定值电阻R0两端电压越大，即显示仪示数变大，故D错误。
故选B。
7．C
【详解】
根据电功率的公式
得出
求得的电阻是
同理求得的电阻是
当两只的白炽灯串联时，电路中的总电阻为
电路中的电流为
的功率为
的功率为
A．的功率为，的功率为，的功率大于的功率，故A错误；
B．、的总功率为
由此可知B错误；
C．的功率为，的功率小于25W，故C正确；
D．、功率之比是
故D错误。
故选C。
8．D
【详解】
A．如图，L2、L3串联，然后再与L1并联。L2、L3串联，由于两灯的规格相同，所以它们两端电压相等，为
通过它们的电流相等，由图知，电流为
灯泡 L2 的电阻为
故A错误；
B．L1两端电压为3.0V，由图知，通过灯泡 L1 的电流为0.25A，不是灯泡 L2 电流的 2 倍，故B错误；
C．灯泡 L3 消耗的电功率为
故C错误；
D．灯泡 L1 消耗的电功率为
灯泡 L1 与灯泡 L3 消耗的电功率之比为
故D正确。
故选D。
9．A
【详解】
A．由P=UI可知，小灯泡L1的额定电流为
小灯泡L2的额定电流为
又由可知，小灯泡L1的电阻为
小灯泡L2的电阻为
因L1与L2串联，故电路中的最大电流为I=0.5A，故此时电源电压为
因一节干电池的电压为1.5V，故最多可串联3节干电池，故A正确；
B．因L1与L2串联，故流过两灯的电流相等，由A中可知，L1的电阻小于L2的电阻，故由P=I2R可知，开关闭合后，L2的功率大于L1的功率，即小灯泡L2比L1亮，故B错误；
C．由A中分析可知，当L2正常发光时，此时电路中的电流为I=0.5A，故此时L1的实际电功率为
故C错误；
D．若两灯并联在3V电压下，则此时两灯的实际功率等于额定功率，故小灯泡L1与L2消耗的实际功率之比为
3W:1.5W=2:1
故D错误。
故选A。
10．B
【详解】
当开关S1闭合，S2断开时，灯L与R1串联，因串联电路中各处的电流相等，且灯L恰能正常发光，所以，由P=UI得，电路中的电流
I=IL==0.5A
由 可得，R1两端的电压
U1=IR1=0.5A×24Ω=12V
因串联电路中总电压等于各分电压之和，所以，电源的电压
U=UL+U1=6V+12V=18V
灯泡的电阻
RL==12Ω
当S1断开，S2闭合时，灯L与R2串联，由P=UI=I2R可得，电路中的电流
I′=IL′==0.25A
此时电路中的总电阻
R==72Ω
因串联电路中总电阻等于各分电阻之和，所以，R2的阻值
R2=R-RL=72Ω-12Ω=60Ω
故ACD错误；B正确。
故选B。
11．D
【详解】
AB．由图甲可知，两电阻串联，电压表测Rp两端的电压，电流表测电路中的电流。由串联分压原理可知，滑动变阻器阻值越大，电压表的示数越大，根据图像可知电压表的最大示数为5V，对应的电流为0.1A，根据欧姆定律知，滑动变阻器的最大电阻为
故A正确，A不符合题意，B正确，B不符合题意；
C．根据图像2得出当滑动变阻器两端电压为4V时，电流为0.2A，此时功率为
由欧姆定律知，此时滑动变阻器的电阻为
故C正确，C不符合题意；
D．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，电路消耗的功率最大，
由图2可知Imax=0.6A，由欧姆定律可知可得，电源电压
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，由图2可知， Imin=0.1A，Up＝5V，根据串联电路电压特点和欧姆定律可知，电源电压
由于电源电压不变，则
所以
R0消耗电功率最大值为：
R0消耗电功率最小值为
定值电阻R0消耗电功率最大值与最小值之差为
故D错误，D符合题意。
故选D。
12．D
【详解】
由图甲知：滑动变阻器R与定值电阻R0串联，电流表测串联电路中的电流，电压表测滑动变阻器R两端的电压；
AC．由图乙可得：当电路中电流I1=3A时，滑动变阻器两端电压为零，此时R=0，则电源电压
U=I1R0=3A×R0……①
当电路中电流I2=1A时，滑动变阻器两端电压为1V，则电源电压
U=I2×R0+1V=1A×R0+1V……②
联立①②可得：R0=0.5Ω，U=1.5V；故A、C选项错误；
B．根据串联分压的规律“电阻越大，所分得的电压越大”可知：当滑动变阻器阻值R最大=5Ω时，电压表的示数最大。此时串联电路的总电阻为
R串=R最大+R0=5Ω+0.5Ω=5.5Ω
串联电路的电流为
I串== =
则电压表的最大示数为
U最大=I串R最大=×5Ω=1.36V
故C选项错误；
D．由图乙可知：电路中的最大电流I最大=3.0A，则电路的最大功率为
P最大=UI最大=1.5V×3.0A=4.5W
故D选项正确。
故选D。
13．加热 1170
【详解】
[1]由电路图可知，开关S0断开时，两电阻串联，电路电阻较大；开关S0闭合时，只有电阻R1接入电路；因串联电路中总电阻等于各分电阻之和，所以，当温控开关S0闭合时，电路中的电阻较小，由可知，电压一定时，电热饮水机的功率较大，处于加热状态；当温控开关S0断开时，电路中的电阻较大，电功率较小，饮水机处于保温状态。
[2]电热饮水机处于加热状态时，电路为R1的简单电路，由可得R1的电阻
电饮水机处于保温状态时，R1与R2串联，则由可得电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以R2的电阻
R2=R总-R1=1210Ω-40Ω=1170Ω
14．1.1 5.5 电路中消耗电能 0.02 1200
【详解】
（1）[1]由图知，电压表使用的是“﹣、3”接线柱，选用的量程为0~3V，1V分成10份，分度值为0.1V，指针在1V后面第一个格，示数为1.1V。
[2]若接另一个量程，即0~15V量程，5V分成10份，分度值为0.5V，指针在5V后面第一个格，示数为5.5V。
（2）[3]电能表是测量电路中消耗电能的仪表。
[4]“3000revs/kW•h”表示电路中每消耗1kW•h的电能，电能表的转盘转过3000r，转过60转时，空调消耗的电能
W＝kW•h＝0.02kW•h
[5]时间
t＝1min＝h
空调的功率
P＝＝＝1.2kW＝1200W
15．并 0.27A
【详解】
（1）[1]家里的电灯和其他电器都是并联的。
（2）[2]家庭电路正常工作电压为220V，所以流过灯丝的电流为
（3）[3]出差5天，消耗的电能为
（4）[4]回家后，电能表的示数为
16．6 3.6
【详解】
[1]当S闭合，S1、S2都断开，滑动变阻器与灯泡串联，电流表测电路电流，串联电路各处电流相等，所以通过灯泡和滑动变阻器的电流相等，由可得，小灯泡电阻
RL===6Ω
由P=UI可得，小灯泡正常发光时的电流
IL=
所以，当灯泡正常发光时，电路中电流最大为
I最大=IL=0.5A
此时总电阻最小，根据欧姆定律可得，总电阻为
R总最小===12Ω
则根据串联电路的总电阻等于各电阻之和可得，滑动变阻器接入电路的最小阻值
R小=R总最小-RL=12Ω-6Ω=6Ω
[2]当S、S1、S2都闭合，滑动变阻器与R0并联，电流表测干路的电流，其量程为“0~0.6A”，故干路上的电流
I大=0.6A
电路消耗的总功率最大值
P最大=UI最大=6V×0.6A=3.6W
17．电荷量 11664 150
【详解】
[1]mA为电流单位，h为时间单位，则由Q=It可知，mA·h为电荷量的单位。、
[2]这种电池可储存的电能
W=UIt=3.6V×900×10-3A×3600s=11664J
[3]这种充满电的锂离子电池可供手机连续使用的时间
18．2∶1 0.2
【详解】
[1]由可得，灯泡L1和L2的电阻为
闭合开关S1、S2，满足夜间正常照明需要，此时L2被短路，电路中只有L1，L1两端电压即为电源电压，此时L1正常发光，通过L1的电流为
闭合开关S1、断开S2，满足夜间多区域照明需要，此时L1与L2串联，电路中总电阻为
此时电路中电流为
因闭合开关S1、断开S2，此时L1与L2串联，故此时电路中电流即为通过L1的电流，则正常照明与多区域照明L1中的电流之比为
[2]正常照明10h消耗的电能为
多区域照明10h消耗的总电能为
正常照明10h消耗的电能比多区域照明10h消耗的总电能多
19．484 74.4%
【详解】
[1]正常工作10s电流做的功
W=UIt=220V×0.22A×10s=484J
[2]节能灯的功率
P=UI=220V×0.22A=48.4W
这款节能灯将电能转化为光能的效率
20．L2 0.8
【详解】
[1]两灯泡的电阻分别为
两灯泡串联时，因串联电路中各处的电流相等，且两盏灯都发光，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，L2的电阻较大，L2的实际功率较大，L2灯泡较亮。
[2]电热水壶持续工作2小时消耗的电能
W=Pt=0.8kW×2h=1.6kW·h
她需要交电费
1.6kW·h×0.5元/kW·h=0.8元
21．乙 7V 3V 1.75W
【详解】
[1]由于“6V 3W”， 由知道，甲乙灯泡的额定电流分别是
两灯泡串联在电路中，若只有一个灯正常发光，则电路电流应为，乙灯正常发光。
[2]由知道，电阻分别是
由欧姆定律知道，此时电源电压
[3]由于 ，所以，若把它们并联，两端允许施加的电压为3V。
[4]两灯泡并联时，流过甲乙的电流分别是
则干路电流
由知道，此时电路中的总功率为
22．0.8 72
【详解】
[1]将R和L并联在电路中，当电源电压为2V时，因并联电路中各支路两端的电压相等，所以，它们两端的电压均为2V，由图象可知对应的电流：
IL＝0.6A
IR＝0.2A
因并联电路中干路电流等于各支路电流之和，所以，电路的总电流
I′＝IL+IR＝0.6A+0.2A＝0.8A
[2]小灯泡L工作1min消耗的电能
W＝UILt＝2V×0.6A×60s＝72J
第六章电功率错题集（3）2021-2022学年教科版物理九年级上册
一、单选题
1．电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为（ ）
A．通过电炉丝的电流比通过铜导线的电流大
B．铜导线的电阻小，因而产生的热量少，而电炉丝电阻大，产生的热量多
C．铜导线有绝缘层，所以不怎么热
D．铜导线比电炉传热快，所以不容易热
2．如图所示电路的电源电压为6V，开关都闭合时两灯泡均正常发光，灯泡的阻值为，电流表的示数为。下列判断正确的是（ ）
A．两灯泡的亮度一定相同 B．断开时灯泡变亮
C．电流表的示数为 D．灯泡的额定功率为3W
3．小明在更换灯泡时发现灯泡上有“220V 40W”字样，下列说法正确的是（ ）
A．该灯泡只能在220V电压下工作
B．该灯泡的实际电功率是40W
C．该灯泡的额定功率是40W
D．该灯泡每秒消耗的电能是40J
4．有两只灯泡和分别标有“6V，6W”和“6V，3W”字样，若不考虑温度对电阻的影响，下列说法正确的是（ ）
A．正常工作时，消耗的电能一定大于消耗的电能
B．正常工作时，的电阻大于的电阻
C．将两灯串联在6V的电源上发光时，比亮
D．将两灯并联在6V的电源上发光时，通过的电流小于通过的电流
5．如图所示，电源电压6V保持不变，小灯泡L标有“3.8V 0.3A”字样，小灯泡的阻值保持不变。则下列说法中正确的是（ ）
A．小灯泡L发光时内能和光能转化为电能
B．滑动变阻器的滑片向b端滑动时，R1接入电路的阻值变小
C．若滑动变阻器的滑片向a端滑动，小灯泡的实际功率变小
D．小灯泡L正常发光时的功率为1.14W
6．图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。下列说法正确的是（ ）
A．被测者体温越高，电路中的电流越小
B．被测者体温越高，定值电阻R0两端电压越大
C．被测者体温越低，整个电路消耗的功率越大
D．将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小
7．两白炽灯上标着“220V100W”，上标着“220V40W”现把它们串联后接入220伏的电路，不考虑灯丝的电阻受温度的影响，下列说法正确的是（ ）
A．的功率小于的功率
B．、的总功率小于100W大于40W
C．的功率小于25W
D．、功率之比是
8．如图甲所示，电源电压恒为 3.0V，L1、L2、L3 为 3 个相同规格的小灯泡，通过每个小灯泡的电流随其两 端电压变化的规律如图乙所示，当开关闭合后，下列判断正确的是（ ）
A．灯泡 L2 的电阻为 12Ω B．通过灯泡 L1 的电流为灯泡 L2 电流的 2 倍
C．灯泡 L3 消耗的电功率为 0.75W D．灯泡 L1 与灯泡 L3 消耗的电功率之比为 5︰2
9．小灯泡L1标有“3V3W”，L2标有“3V1.5W”字样，将它们连入电路如图所示。忽略灯丝电阻变化，下列说法正确的是（ ）
A．电源最多串联3节干电池
B．开关闭合后，小灯泡L1比L2亮
C．当L2正常发光时，L1的实际电功率为1.5W
D．若两灯并联在3V电压下，小灯泡L1与L2消耗的实际功率之比为1：1
10．如图，电源电压保持不变，灯L上标“6V 3W”字样，R1为24Ω。当开关S1闭合，S2断开时，灯L恰能正常发光；当S1断开，S2闭合时，灯L的实际功率为0.75W，则知R2阻值为（ ）
A．48Ω B．60Ω C．96Ω D．132Ω
11．如图甲所示电路，电源两端电压保持不变，R0为定值电阻，Rp为滑动变阻器。闭合开关S，将滑动变阻器滑片由一端移到另一端的过程中，电路中电压表示数和电流表示数的关系如图乙所示，下列说法不正确的是（ ）
A．滑动变阻器滑片P移动过程中，电压表的最大示数为5V
B．滑动变阻器的最大阻值为50Ω
C．滑动变阻器滑片移动过程中，当它消耗的功率达到0.8W时接入的电阻为20Ω
D．滑动变阻器滑片由一端移到另一端的过程中，定值电阻R0消耗电功率最大值与最小值之差为3.1W
12．如图甲所示的电路中，R0为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知（ ）
A．电源电压U=2.0V B．电压表的最大示数为1.5V
C．定值电阻的阻值R0=1.0Ω D．电路的最大功率为4.5W
二、填空题
13．如图甲所示，是某种电热饮水机的简化电路示意图，图乙是它的有关参数。它有加热和保温两种工作状态（由机内温控开关S0自动控制），当开关S，S0闭合时，饮水机处于______状态（填“加热“或“保温“），R2的电阻是______Ω。
14．（1）下图电压表的示数是 ______V，若接的是另外一个量程，电压表的读数是 ______V；
（2）电能表是测量 ______的仪器，小铭家里电能表如图所示。若该家庭仅让一部空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为 ______kW•h，空调的电功率是 ______W。
15．王刚因公出差五天，离家前观察家中的电能表如图所示。回家后却发现家里有一只60W的电灯忘关了（其他电器均已关闭）。
（1）这只灯与家里的其他电器是______联的；
（2）这只灯正常发光时，流过灯丝的电流多大______？
（3）这段时间内，电灯消耗了多少度的电______？
（4）王刚回家后，电能表的示数会变为多少______？
16．如图所示电路中，电源电压为6V且不变，定值电阻R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0~0.6A”，小灯泡上标有“3V 1.5W”字样，且灯丝电阻不变。若要保证电路安全，当S闭合，S1，S2都断开，变阻器接入电路最小电阻是 ______Ω；当S、S1、S2都闭合时，电路消耗的总功率最大值为 ______W。
17．手机上使用的锂离子电池上标有“”其中的是物理量___________的单位；请估算这种电池可储存的电能为___________J，若手机正常工作时的电流约为6，则这种充满电的锂离子电池可供手机连续使用___________h。
18．如图所示是某工厂两种照明方式的电路图，灯泡L1和L2的规格均为“220V40W”。闭合开关S1、S2，满足夜间正常照明需要；闭合开关S1、断开S2，满足夜间多区域照明需要。电源电压恒为220V，灯泡电阻变化忽略不计。正常照明与多区域照明L1中的电流之比为_______；正常照明10h消耗的电能比多区域照明10h消耗的总电能多_______kW•h。
19．标有“220V 0.22A”字样的节能灯，正常工作10s电流做的功为______J；若正常工作时发光功率为36W，则这款节能灯将电能转化为光能的效率是______（结果保留1位小数）。
20．标有“12V 12W”、 “12V 6W”的灯L1和L2（灯丝电阻不变），若将它们串联在某电源上，两灯都发光，则灯___________更亮；若红梅家只有 800 W的电热水壶持续工作2小时，按照家庭电费每度 0.5 元计算，则她需要交电费___________元。
21．甲乙两个灯泡分别标有“6V 3W”和“3V 1W”的字样，若把它们串联在电路中，且只有一个灯正常发光，则应使_______灯正常发光，此时电源电压为_________V。若把它们并联，两端允许施加的电压为_______V，此时电路中的总功率为________W。
22．如图所示是小灯泡L和定值电阻R中的电流随电压变化的图象，若将R和L并联在电路中，当电源电压为2V时，电路中的总电流是______A，小灯泡L工作1min消耗的电能是______J。
参考答案
1．B
【详解】
根据题意，电炉的电阻丝和连接的铜导线是串联的，通过它们的电流是相等的，而电炉丝电阻要比铜导线的电阻大得多，根据焦耳定律Q=I2Rt，因此在相等的时间内电炉丝放出的热量比铜导线大得多。故ACD不符合题意，B符合题意。
故选B。
2．C
【详解】
AD．由图分析可知，该电路为灯泡和的并联电路，电流表测通过的电流，电流表测干路电流；开关都闭合时两灯泡均正常发光，由并联电路的电压特点可知，灯泡和两端的电压等于电源电压，即
电流表的示数为，即通过灯泡的电流，则灯泡的实际电功率为
灯泡的阻值，灯泡的实际功率为
则灯泡的额定功率为，又，所以灯泡的亮度高于灯泡的亮度，故A错误，D错误；
B．由于两灯泡并联，并联电路各个支路之间互相不影响，所以断开时灯泡的亮度无变化，故B错误；
C．由欧姆定律可求出通过灯泡的电流为
干路电流为
则电流表的示数为，故C正确。
故选C。
3．C
【详解】
A．“220V”为该灯泡正常工作时的电压（额定电压），但该灯泡工作时的电压（实际电压）可以略高于220V，或小于等于220V，故A错误；
BC．“40W”表示该灯泡的额定功率为40W，灯在220V电压下正常工作时，灯泡的实际功率才等于额定功率40W；若灯泡的电压不等于220V，则该灯泡的实际功率不是40W，故B错误，C正确；
D．由于不确定灯泡工作时的实际电压，则无法确定灯泡工作时的实际功率，所以无法确定该灯泡每秒钟消耗的电能，故D错误。
故选C。
4．C
【详解】
A．正常工作时，的功率大于的功率，但用电器消耗的电能除跟功率有关之外，还与用电器工作时间有关，所以正常工作时，消耗的电能不一定大于消耗的电能，故A错误；
B．正常工作时，的电阻为
的电阻为
所以正常工作时，的电阻小于的电阻，故B错误；
C．将两灯串联在6V的电源上发光时，两灯的电流相等，且，由可知，两灯的实际功率，所有比亮，故C正确；
D．将两灯并联在6V的电源上发光时，两灯的电压相等，且，由可知，两灯的电流，即通过的电流大于通过的电流，故D错误。
故选C。
5．D
【详解】
A．小灯泡L发光时电能转化为内能和光能，故A错误；
B．如果将滑片P向b端滑动，接入电路的电阻变大，故B错误；
C．若滑动变阻器的滑片向a端滑动，接入电路的电阻变小，电路中总电阻变小，由欧姆定律I＝可知，电路的电流变大，根据公式P＝I2R可知小灯泡的实际功率变大，故C错误；
D．“3.8V 0.3A”表示额定电压为3.8V，额定电流为0.3A，则小灯泡正常发光的功率为
P＝UI＝3.8V×0.3A＝1.14W
故D正确。
故选D。
6．B
【详解】
由图可知定值电阻R0与热敏电阻R串联，显示仪并联在定值电阻R0两端。
AB．因为R的阻值随温度的升高而减小，被测者体温越高，则R的阻值越小，则电路总电阻越小，根据可知电路中的电流越大，由可知定值电阻R0两端电压越大，故A错误，B正确；
C．因为R的阻值随温度的升高而减小，故被测者体温越低，则R的阻值越大，则电路总电阻越大，根据可知电路中的电流越小，根据P=UI可知整个电路消耗的功率越小，故C错误；
D．将R0换为阻值更大的电阻，则电路总电阻变大，根据可知电路中的电流变小；而测相同温度时，即热敏电阻R的电阻不变，根据可知热敏电阻R两端的电压变小，根据串联分压可知定值电阻R0两端电压越大，即显示仪示数变大，故D错误。
故选B。
7．C
【详解】
根据电功率的公式
得出
求得的电阻是
同理求得的电阻是
当两只的白炽灯串联时，电路中的总电阻为
电路中的电流为
的功率为
的功率为
A．的功率为，的功率为，的功率大于的功率，故A错误；
B．、的总功率为
由此可知B错误；
C．的功率为，的功率小于25W，故C正确；
D．、功率之比是
故D错误。
故选C。
8．D
【详解】
A．如图，L2、L3串联，然后再与L1并联。L2、L3串联，由于两灯的规格相同，所以它们两端电压相等，为
通过它们的电流相等，由图知，电流为
灯泡 L2 的电阻为
故A错误；
B．L1两端电压为3.0V，由图知，通过灯泡 L1 的电流为0.25A，不是灯泡 L2 电流的 2 倍，故B错误；
C．灯泡 L3 消耗的电功率为
故C错误；
D．灯泡 L1 消耗的电功率为
灯泡 L1 与灯泡 L3 消耗的电功率之比为
故D正确。
故选D。
9．A
【详解】
A．由P=UI可知，小灯泡L1的额定电流为
小灯泡L2的额定电流为
又由可知，小灯泡L1的电阻为
小灯泡L2的电阻为
因L1与L2串联，故电路中的最大电流为I=0.5A，故此时电源电压为
因一节干电池的电压为1.5V，故最多可串联3节干电池，故A正确；
B．因L1与L2串联，故流过两灯的电流相等，由A中可知，L1的电阻小于L2的电阻，故由P=I2R可知，开关闭合后，L2的功率大于L1的功率，即小灯泡L2比L1亮，故B错误；
C．由A中分析可知，当L2正常发光时，此时电路中的电流为I=0.5A，故此时L1的实际电功率为
故C错误；
D．若两灯并联在3V电压下，则此时两灯的实际功率等于额定功率，故小灯泡L1与L2消耗的实际功率之比为
3W:1.5W=2:1
故D错误。
故选A。
10．B
【详解】
当开关S1闭合，S2断开时，灯L与R1串联，因串联电路中各处的电流相等，且灯L恰能正常发光，所以，由P=UI得，电路中的电流
I=IL==0.5A
由 可得，R1两端的电压
U1=IR1=0.5A×24Ω=12V
因串联电路中总电压等于各分电压之和，所以，电源的电压
U=UL+U1=6V+12V=18V
灯泡的电阻
RL==12Ω
当S1断开，S2闭合时，灯L与R2串联，由P=UI=I2R可得，电路中的电流
I′=IL′==0.25A
此时电路中的总电阻
R==72Ω
因串联电路中总电阻等于各分电阻之和，所以，R2的阻值
R2=R-RL=72Ω-12Ω=60Ω
故ACD错误；B正确。
故选B。
11．D
【详解】
AB．由图甲可知，两电阻串联，电压表测Rp两端的电压，电流表测电路中的电流。由串联分压原理可知，滑动变阻器阻值越大，电压表的示数越大，根据图像可知电压表的最大示数为5V，对应的电流为0.1A，根据欧姆定律知，滑动变阻器的最大电阻为
故A正确，A不符合题意，B正确，B不符合题意；
C．根据图像2得出当滑动变阻器两端电压为4V时，电流为0.2A，此时功率为
由欧姆定律知，此时滑动变阻器的电阻为
故C正确，C不符合题意；
D．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，电路消耗的功率最大，
由图2可知Imax=0.6A，由欧姆定律可知可得，电源电压
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，由图2可知， Imin=0.1A，Up＝5V，根据串联电路电压特点和欧姆定律可知，电源电压
由于电源电压不变，则
所以
R0消耗电功率最大值为：
R0消耗电功率最小值为
定值电阻R0消耗电功率最大值与最小值之差为
故D错误，D符合题意。
故选D。
12．D
【详解】
由图甲知：滑动变阻器R与定值电阻R0串联，电流表测串联电路中的电流，电压表测滑动变阻器R两端的电压；
AC．由图乙可得：当电路中电流I1=3A时，滑动变阻器两端电压为零，此时R=0，则电源电压
U=I1R0=3A×R0……①
当电路中电流I2=1A时，滑动变阻器两端电压为1V，则电源电压
U=I2×R0+1V=1A×R0+1V……②
联立①②可得：R0=0.5Ω，U=1.5V；故A、C选项错误；
B．根据串联分压的规律“电阻越大，所分得的电压越大”可知：当滑动变阻器阻值R最大=5Ω时，电压表的示数最大。此时串联电路的总电阻为
R串=R最大+R0=5Ω+0.5Ω=5.5Ω
串联电路的电流为
I串== =
则电压表的最大示数为
U最大=I串R最大=×5Ω=1.36V
故C选项错误；
D．由图乙可知：电路中的最大电流I最大=3.0A，则电路的最大功率为
P最大=UI最大=1.5V×3.0A=4.5W
故D选项正确。
故选D。
13．加热 1170
【详解】
[1]由电路图可知，开关S0断开时，两电阻串联，电路电阻较大；开关S0闭合时，只有电阻R1接入电路；因串联电路中总电阻等于各分电阻之和，所以，当温控开关S0闭合时，电路中的电阻较小，由可知，电压一定时，电热饮水机的功率较大，处于加热状态；当温控开关S0断开时，电路中的电阻较大，电功率较小，饮水机处于保温状态。
[2]电热饮水机处于加热状态时，电路为R1的简单电路，由可得R1的电阻
电饮水机处于保温状态时，R1与R2串联，则由可得电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以R2的电阻
R2=R总-R1=1210Ω-40Ω=1170Ω
14．1.1 5.5 电路中消耗电能 0.02 1200
【详解】
（1）[1]由图知，电压表使用的是“﹣、3”接线柱，选用的量程为0~3V，1V分成10份，分度值为0.1V，指针在1V后面第一个格，示数为1.1V。
[2]若接另一个量程，即0~15V量程，5V分成10份，分度值为0.5V，指针在5V后面第一个格，示数为5.5V。
（2）[3]电能表是测量电路中消耗电能的仪表。
[4]“3000revs/kW•h”表示电路中每消耗1kW•h的电能，电能表的转盘转过3000r，转过60转时，空调消耗的电能
W＝kW•h＝0.02kW•h
[5]时间
t＝1min＝h
空调的功率
P＝＝＝1.2kW＝1200W
15．并 0.27A
【详解】
（1）[1]家里的电灯和其他电器都是并联的。
（2）[2]家庭电路正常工作电压为220V，所以流过灯丝的电流为
（3）[3]出差5天，消耗的电能为
（4）[4]回家后，电能表的示数为
16．6 3.6
【详解】
[1]当S闭合，S1、S2都断开，滑动变阻器与灯泡串联，电流表测电路电流，串联电路各处电流相等，所以通过灯泡和滑动变阻器的电流相等，由可得，小灯泡电阻
RL===6Ω
由P=UI可得，小灯泡正常发光时的电流
IL=
所以，当灯泡正常发光时，电路中电流最大为
I最大=IL=0.5A
此时总电阻最小，根据欧姆定律可得，总电阻为
R总最小===12Ω
则根据串联电路的总电阻等于各电阻之和可得，滑动变阻器接入电路的最小阻值
R小=R总最小-RL=12Ω-6Ω=6Ω
[2]当S、S1、S2都闭合，滑动变阻器与R0并联，电流表测干路的电流，其量程为“0~0.6A”，故干路上的电流
I大=0.6A
电路消耗的总功率最大值
P最大=UI最大=6V×0.6A=3.6W
17．电荷量 11664 150
【详解】
[1]mA为电流单位，h为时间单位，则由Q=It可知，mA·h为电荷量的单位。、
[2]这种电池可储存的电能
W=UIt=3.6V×900×10-3A×3600s=11664J
[3]这种充满电的锂离子电池可供手机连续使用的时间
18．2∶1 0.2
【详解】
[1]由可得，灯泡L1和L2的电阻为
闭合开关S1、S2，满足夜间正常照明需要，此时L2被短路，电路中只有L1，L1两端电压即为电源电压，此时L1正常发光，通过L1的电流为
闭合开关S1、断开S2，满足夜间多区域照明需要，此时L1与L2串联，电路中总电阻为
此时电路中电流为
因闭合开关S1、断开S2，此时L1与L2串联，故此时电路中电流即为通过L1的电流，则正常照明与多区域照明L1中的电流之比为
[2]正常照明10h消耗的电能为
多区域照明10h消耗的总电能为
正常照明10h消耗的电能比多区域照明10h消耗的总电能多
19．484 74.4%
【详解】
[1]正常工作10s电流做的功
W=UIt=220V×0.22A×10s=484J
[2]节能灯的功率
P=UI=220V×0.22A=48.4W
这款节能灯将电能转化为光能的效率
20．L2 0.8
【详解】
[1]两灯泡的电阻分别为
两灯泡串联时，因串联电路中各处的电流相等，且两盏灯都发光，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，L2的电阻较大，L2的实际功率较大，L2灯泡较亮。
[2]电热水壶持续工作2小时消耗的电能
W=Pt=0.8kW×2h=1.6kW·h
她需要交电费
1.6kW·h×0.5元/kW·h=0.8元
21．乙 7V 3V 1.75W
【详解】
[1]由于“6V 3W”， 由知道，甲乙灯泡的额定电流分别是
两灯泡串联在电路中，若只有一个灯正常发光，则电路电流应为，乙灯正常发光。
[2]由知道，电阻分别是
由欧姆定律知道，此时电源电压
[3]由于 ，所以，若把它们并联，两端允许施加的电压为3V。
[4]两灯泡并联时，流过甲乙的电流分别是
则干路电流
由知道，此时电路中的总功率为
22．0.8 72
【详解】
[1]将R和L并联在电路中，当电源电压为2V时，因并联电路中各支路两端的电压相等，所以，它们两端的电压均为2V，由图象可知对应的电流：
IL＝0.6A
IR＝0.2A
因并联电路中干路电流等于各支路电流之和，所以，电路的总电流
I′＝IL+IR＝0.6A+0.2A＝0.8A
[2]小灯泡L工作1min消耗的电能
W＝UILt＝2V×0.6A×60s＝72J
相关试卷
教科版九年级上册第六章 电功率综合与测试复习练习题： 这是一份教科版九年级上册第六章 电功率综合与测试复习练习题，共19页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
2021学年第六章 电功率综合与测试同步测试题： 这是一份2021学年第六章 电功率综合与测试同步测试题，共17页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
2020-2021学年第六章 电功率综合与测试随堂练习题： 这是一份2020-2021学年第六章 电功率综合与测试随堂练习题，共20页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。
