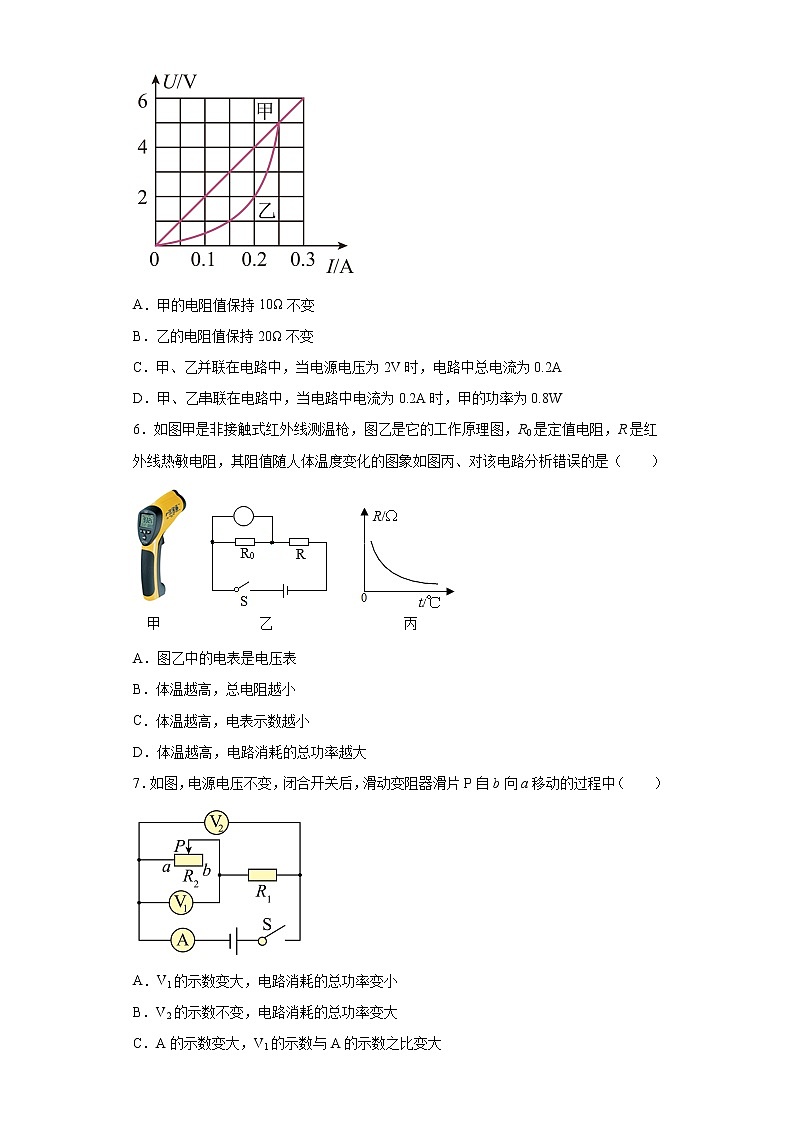

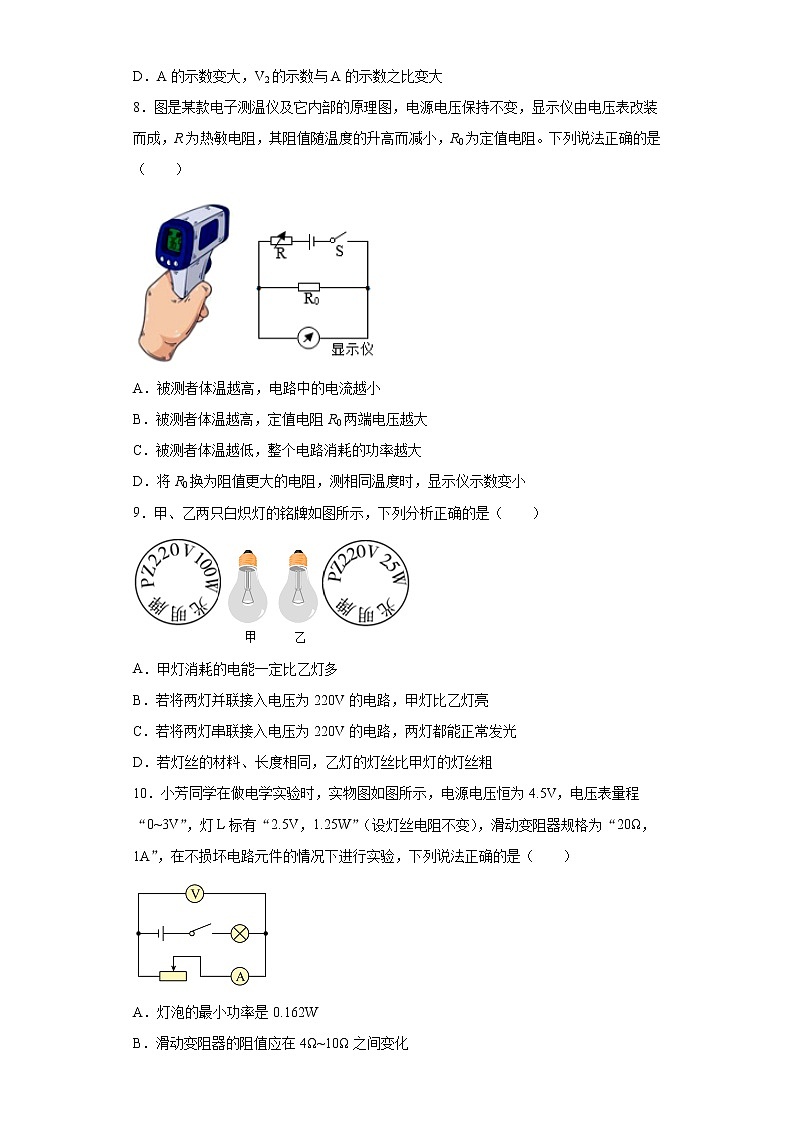

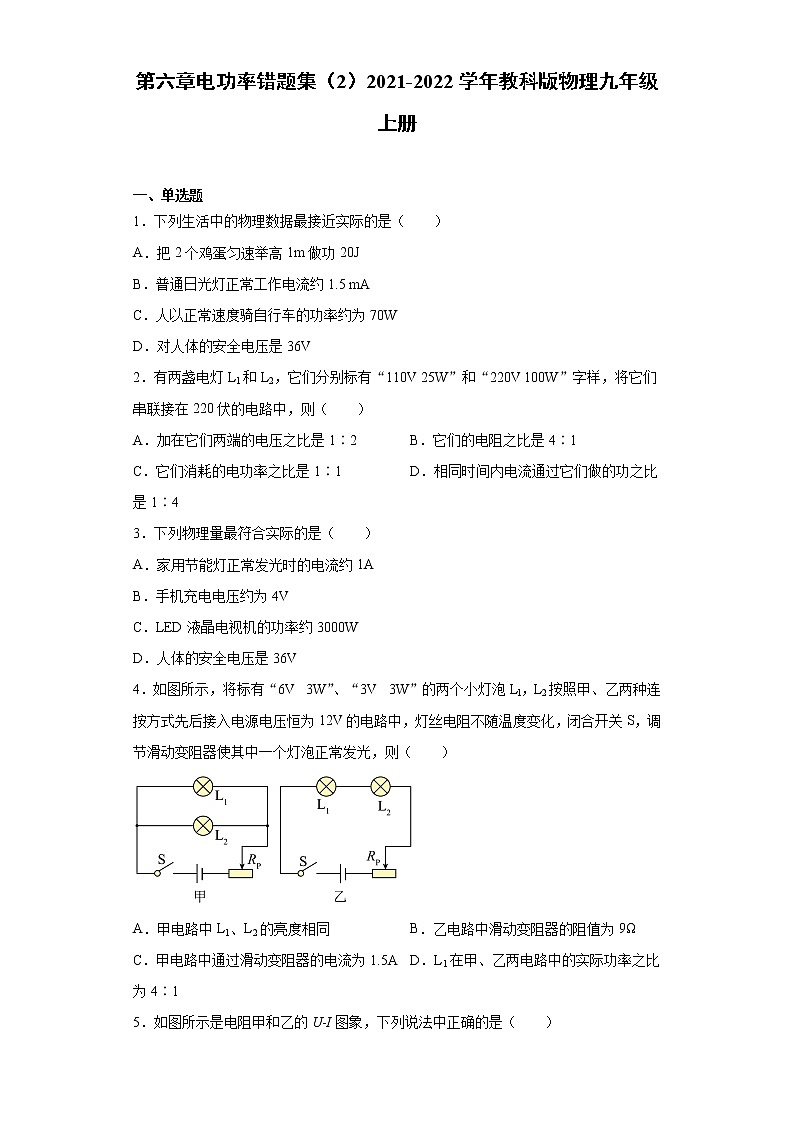

第六章电功率错题集（2）2021-2022学年教科版物理九年级上册  一、单选题1．下列生活中的物理数据最接近实际的是（　　）A．把2个鸡蛋匀速举高1m做功20JB．普通日光灯正常工作电流约1.5 mAC．人以正常速度骑自行车的功率约为70WD．对人体的安全电压是36V2．有两盏电灯L1和L2，它们分别标有“110V 25W”和“220V 100W”字样，将它们串联接在220伏的电路中，则（　　）A．加在它们两端的电压之比是1∶2 B．它们的电阻之比是4∶1C．它们消耗的电功率之比是1∶1 D．相同时间内电流通过它们做的功之比是1∶43．下列物理量最符合实际的是（　　）A．家用节能灯正常发光时的电流约1AB．手机充电电压约为4VC．LED液晶电视机的功率约3000WD．人体的安全电压是36V4．如图所示，将标有“6V  3W”、“3V  3W”的两个小灯泡Ll，L2按照甲、乙两种连按方式先后接入电源电压恒为12V的电路中，灯丝电阻不随温度变化，闭合开关S，调节滑动变阻器使其中一个灯泡正常发光，则（　　）A．甲电路中L1、L2的亮度相同 B．乙电路中滑动变阻器的阻值为9ΩC．甲电路中通过滑动变阻器的电流为1.5A D．L1在甲、乙两电路中的实际功率之比为4∶15．如图所示是电阻甲和乙的U-I图象，下列说法中正确的是（　　）A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变C．甲、乙并联在电路中，当电源电压为2V时，电路中总电流为0.2AD．甲、乙串联在电路中，当电路中电流为0.2A时，甲的功率为0.8W6．如图甲是非接触式红外线测温枪，图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙、对该电路分析错误的是（　　）A．图乙中的电表是电压表B．体温越高，总电阻越小C．体温越高，电表示数越小D．体温越高，电路消耗的总功率越大7．如图，电源电压不变，闭合开关后，滑动变阻器滑片P自b向a移动的过程中（　　）A．V1的示数变大，电路消耗的总功率变小B．V2的示数不变，电路消耗的总功率变大C．A的示数变大，V1的示数与A的示数之比变大D．A的示数变大，V2的示数与A的示数之比变大8．图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。下列说法正确的是（　　）A．被测者体温越高，电路中的电流越小B．被测者体温越高，定值电阻R0两端电压越大C．被测者体温越低，整个电路消耗的功率越大D．将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小9．甲、乙两只白炽灯的铭牌如图所示，下列分析正确的是（　　）A．甲灯消耗的电能一定比乙灯多B．若将两灯并联接入电压为220V的电路，甲灯比乙灯亮C．若将两灯串联接入电压为220V的电路，两灯都能正常发光D．若灯丝的材料、长度相同，乙灯的灯丝比甲灯的灯丝粗10．小芳同学在做电学实验时，实物图如图所示，电源电压恒为4.5V，电压表量程“0~3V”，灯L标有“2.5V，1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω，1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（　　）A．灯泡的最小功率是0.162WB．滑动变阻器的阻值应在4Ω~10Ω之间变化C．电路中电流变化的范围是0.3A~0.4AD．该电路的最大功率是4.05W  二、填空题11．推导公式：P=UI=________=___________            W=Pt=_______=I2Rt=_________12．过春节挂红灯笼是中国的传统民俗，春节时小明家里也挂起了灯笼，他想测量灯笼里白炽灯泡的功率。他关掉家里其它用电器，只让这只灯泡工作，如图所示的电能表的转盘转了30圈，用时10min，这段时间灯泡消耗的电能为______kW•h，灯泡的实际功率为______W。13．如图所示是某工厂两种照明方式的电路图，灯泡L1和L2的规格均为“220V40W”。闭合开关S1、S2，满足夜间正常照明需要；闭合开关S1、断开S2，满足夜间多区域照明需要。电源电压恒为220V，灯泡电阻变化忽略不计。正常照明与多区域照明L1中的电流之比为_______；正常照明10h消耗的电能比多区域照明10h消耗的总电能多_______kW•h。14．有一块手机用的锂电池，上面标明电压为3.7V，容量4000mA·h，它充满电后，大约储存了______J电能。充电时的手机电池相当于______（选填“电源”或“用电器”）。15．如图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风。图乙某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系。则要让电吹风工作时吹出热风，它的开关应置于题图甲中________（选填“A”、“B”或“C”）位置，在该次将头发吹干的过程中，电热丝产生的热量为________J。16．如图所示的电路中，滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻两端的电压随滑动变阻器的阻值变化的图象如图乙所示，则滑动变阻器的最大阻值为___________Ω，定值电阻的阻值为___________Ω，电路的最大功率为___________W。17．图所示的电路中，电源电压保持不变，只闭合开关 S1，电流表的示数为 0.2A；再闭合开关 S2，电流表的示数为 0.5A，由此可知两电阻的大小之比 R1：R2为 ______。闭合 S1、S2后，在相同的时间内，电流通过电阻 R1、R2所做电功之比 W1：W2为 ______。18．电饭锅是利用电流的______来工作的，电饭锅具有保温和加热功能，如图是它的模拟电路，当开关S1、S2都闭合时，电饭锅处于______（选填“加热”或“保温”）状态。19．标有“220V 40W”和“220V 60W”的两盏电灯，忽略温度对电阻的影响，若将它们并联在电路中，则它们两端的电压之比为_______，相同时间内电流做功之比为_______；若将它们串联联在电路中，则通过它们的电流之比为___________，相同时间内电流做功之比为_______。20．小峰同学在探究通过导体的电流与其两端电压的关系时，设计了如图-1所示的电路，电源电压恒定不变，他将滑动变阻器R2的滑片从最右端移到最左端的过程中，根据实验数据绘制了如图-2所示的图像，电压表测量的是___________两端的电压，电路的总功率最大值为___________W，滑动变阻器R2的最大阻值为___________Ω。
 21．电流通过导体，导体会发热的现象叫做电流的 ______效应。当电流一定时，相同时间里导体的电阻越大，产生的热量就 ______。某电热器接在40V的电源上，其电阻是100Ω，则通电8min能产生的热量是 ______J。
参考答案1．C【详解】A．托起2个鸡蛋的力约1N，将2个鸡蛋匀速举高1m做功约故A不符合题意；B．普通日光灯正常工作电功率约40W，电流约故B不符合题意；C.．人以正常速度骑自行车1s钟做的功约为70J，功率约为故C符合题意；D．对人体的安全电压是不高于36V，故D不符合题意。故选C。2．C【详解】AB．两灯泡的电阻分别为R1==484ΩR2==484Ω则两灯泡的电阻之比R1∶R2=484Ω∶484Ω=1∶1将它们串联接在220伏的电路中时，因串联电路中各处的电流相等，它们两端的电压之比故AB错误；C．它们消耗的电功率之比故C正确；D．相同时间内电流通过它们做的功之比故D错误。故选C。3．B【详解】A．家用节能灯正常发光时的功率为20W，则通过的电流为故A不符合题意；B．手机充电电压约为3.8V，接近4V，故B符合题意；C．LED液晶电视机的功率约300W，故C不符合题意；D．人体的安全电压是不超过36V，故D不符合题意。故选B。4．B【详解】由甲电路图可知两灯泡并联后再与Rp串联，由乙电路图可知两灯泡串联后再与Rp串联；两灯泡的电阻分别为两灯泡的额定电流为A．甲电路中L1与L2并联，两灯泡两端的电压相同，灯泡L1的电阻大于L2的电阻，根据可知，灯泡L1的实际功率小于灯泡L2的实际功率，所以灯泡L1比L2暗，故A错误；B．乙电路中两灯泡和滑动变阻器串联，要使一个灯泡正常发光，电路中的电流应该与额定电流小的灯泡的电流相同，即I=I1额=0.5A电路的总电阻为滑动变阻器的电阻为R滑=R总-R1-R2=24Ω-12Ω-3Ω=9Ω故B正确；C．甲电路中两灯泡并联后再与Rp串联，若有一个灯泡正常发光，则灯泡两端的电压与额定电压较小的L2相同，即两灯泡两端的实际电压为3V，通过小灯泡L1的电流为因为灯泡L2正常发光，所以通过灯泡L2的电流等于L2的额定电流，所以干路的电流为I′=I2额+I1=1A+0.25A=1.25A所以通过滑动变阻器的电流为1.25A，故C错误；D．L1在甲电路中的功率为P1甲=U′I1=3V×0.25A=0.75W乙电路中L1的实际功率为P1乙=P1额=3WL1在甲、乙两电路中的实际功率之比为0.75W∶3W=1∶4故D错误。故选B。5．D【详解】A．由图可知，甲的图像是经过原点的一条倾斜的直线，说明电流和电压成正比，电阻是定值电阻，当电压为6V时，电流为0.3A，甲的电阻为故A错误；B．由图可知，乙的图像是曲线，说明电流和电压不成正比，乙的电阻是变化的，故B错误；C．甲、乙并联在电路中，电压相等，当电源电压为2V时，由图可知，甲的电流为0.1A，乙的电流为0.2A，则总电流为故C错误；D．甲、乙串联在电路中，电流相等，当电路中电流为0.2A时，由图可知，甲的电压为4V，故甲的功率为故D正确。故选D。6．C【详解】A．由乙图可知，该电表和电阻R0并联，故该电表是电压表，故A正确，不符合题意；B．由丙图可知，温度越高，红外线热敏电阻阻值越小，根据串联电路电阻规律可知，总电阻越小，故B正确，不符合题意；C．温度越高，红外线热敏电阻阻值越小，电源电压一定，根据公式电路中的电流越大，故C错误，符合题意；D．温度越高，红外线热敏电阻阻值越小，电流越大，电源电压一定，根据公式可知此时功率越大，故D正确，不符合题意。故选C。7．B【详解】AB．由图可知，R1、R2串联，电压表V1测R2两端的电压，V2测电源电压（V2的示数不变），电流表测电路的电流，滑动变阻器滑片P自b向a移动的过程中，变阻器连入电路的电阻变小，电路的总电阻变小，由欧姆定律可知电路中电流变大，即电流表的示数变大；由U=IR可知，R1两端的电压变大，根据串联电路电压的规律，R2两端的电压变小，即V1的示数变小；因电源电压不变，电路中电流变大，所以根据P=UI可知，电路消耗的总功率变大，故A错误，B正确；CD．由欧姆定律可知，V1的示数与A的示数之比等于变阻器连入电路的电阻，则该比值变小，同理可知V2的示数与A的示数之比等于电路的总电阻，总电阻变小，则该比值变小，故CD错误。故选B。8．B【详解】由图可知定值电阻R0与热敏电阻R串联，显示仪并联在定值电阻R0两端。AB．因为R的阻值随温度的升高而减小，被测者体温越高，则R的阻值越小，则电路总电阻越小，根据可知电路中的电流越大，由可知定值电阻R0两端电压越大，故A错误，B正确；C．因为R的阻值随温度的升高而减小，故被测者体温越低，则R的阻值越大，则电路总电阻越大，根据可知电路中的电流越小，根据P=UI可知整个电路消耗的功率越小，故C错误；D．将R0换为阻值更大的电阻，则电路总电阻变大，根据可知电路中的电流变小；而测相同温度时，即热敏电阻R的电阻不变，根据可知热敏电阻R两端的电压变小，根据串联分压可知定值电阻R0两端电压越大，即显示仪示数变大，故D错误。故选B。9．B【详解】A．用电器消耗的电能与用电器的实际功率和工作时间有关，因不知道这两个参数，故无法比价两灯消耗电能的多少，故A错误；B．若将两灯并联接入电压为220V的电路，则两灯的实际电压等于额定电压，故两灯的实际功率也等于额定功率，由图中可知，甲灯的额定功率大于乙灯的额定功率，故甲灯比乙灯亮，故B正确；C．若将两灯串联接入电压为220V的电路，则此时两灯的电压均小于220V，故可知，两灯均不能正常发光，故C错误；D．由可知，额定电压相同时，额定功率越大，电阻越小，故可知甲灯的电阻小于乙灯的电阻，故甲灯的灯丝比乙灯的灯丝粗，故D错误。故选B。10．B【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测量电路中电流。ACD．灯泡正常发光时电路中的电流因串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为1A，所以，在不损坏电路元件的情况下，电路中的最大电流I大=I额=0.5A此时灯泡正常发光；该电路中电流的最大功率P大=UI大=4.5V×0.5A=2.25W灯泡的电阻和此时电路中的总电阻分别为因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值R滑小=R总-RL=9Ω-5Ω=4Ω当电压表的示数最大为3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，灯泡的功率最小，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压UL=U-U滑大=4.5V-3V=1.5V电路中的最小电流电路中电流范围是0.3A～0.5A，灯泡的最小功率PL小=ULI小=1.5V×0.3A=0.45W故ACD错误；B．滑动变阻器接入电路中的最大阻值则滑动变阻器阻值变化的范围是4Ω～10Ω，故B正确。故选B。11．                【详解】略12．0.01    60    【详解】[1]从图中可以看到，电能表上有标示，这表示电路中每消耗的电能，电能表转盘3000转，那么转盘转了30圈，灯泡消耗的电能是这段时间灯泡消耗的电能为。[2]由[1]解析可知，这段时间灯泡消耗的电能为，所用时间是，根据可知，灯泡的实际功率是灯泡的实际功率是60W。13．2∶1    0.2    【详解】[1]由可得，灯泡L1和L2的电阻为闭合开关S1、S2，满足夜间正常照明需要，此时L2被短路，电路中只有L1，L1两端电压即为电源电压，此时L1正常发光，通过L1的电流为闭合开关S1、断开S2，满足夜间多区域照明需要，此时L1与L2串联，电路中总电阻为此时电路中电流为因闭合开关S1、断开S2，此时L1与L2串联，故此时电路中电流即为通过L1的电流，则正常照明与多区域照明L1中的电流之比为[2]正常照明10h消耗的电能为多区域照明10h消耗的总电能为正常照明10h消耗的电能比多区域照明10h消耗的总电能多14．5.328×104J    用电器    【详解】[1]锂电池充满电后，储存的电能约[2]充电时的手机电池将电能转化为化学能，消耗了电能，相当于用电器。15．A    2×104    【详解】[1]当电吹风机送出来的是热风时，需要电动机和电阻丝同时工作，由图甲知，开关应置于A位置，电风扇与电热丝是并列连接在电源上的。[2]吹热风时，电风扇和电热丝同时工作，吹冷风时，只有电风扇工作。根据功率随时间的变化关系图像可知P热风=1100W，t1=20s，P冷风=PM=100W，t2=30s-20s=10s，所以电热丝的功率P电热丝=1100W-100W=1000W则在该次吹干头发过程中电热丝产生的热量Q=W电热丝=P电热丝t1=1000W×20s=2×104J即电热丝产生的热量为2×104J。16．50    10    3.6    【详解】[1]由图甲所示电路图知道，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R2两端电压。且滑片在a端时（R2阻值为0），只有定值电阻接入电路，由图乙的图象知道，电源电压U=6V；滑片在b端时，R2的阻值最大为50Ω。[2]由图乙知道，此时电压表的示数U1=1V，由于串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压U2=U-U1=6V-1V=5V由于串联电路中各处的电流相等，所以，电路中的电流即，解得R1=10Ω。[3]当滑片在a端时，电路中的电阻最小，电路的功率最大17．3：2    2：3    【详解】[1]由电路图可知，当只闭合开关 S1 时，电路为 R1 的简单电路，电流表的示数为通过 R1 的电流，即当再闭合开关 S2 时，两电阻并联，电流表测干路电流，因为并联电路中各支路独立工作、互不影响， 所以闭合开关 S2 时，通过 R1 的电流不变， 因为并联电路中干路电流等于各支路电流之和， 所 以 ， 通 过 R2 的 电 流因为并联电路中各支路两端的电压相等，两电阻的大小之比故两电阻的大小之比3：2。[2]由 可得，闭合 S、S1 后，R1 与 R2 的电功之比闭合 S、S1 后，R1 与 R2 的电功之比2：3。18．热效应    加热    【详解】[1] 电饭锅工作时将电能转化为内能，利用的是电流热效应工作的。[2] 当开关S1、S2都闭合时，电阻R1短路，只有R2接入电路，电路总电阻较小，根据可知此时消耗的功率较大，电饭锅处于加热状态。19．1∶1    2∶3    1∶1    3∶2    【详解】[1]两电阻并联时，并联电路中各支路两端的电压相等，它们两端的电压之比为1∶1。[2]两灯泡的电阻分别为 相同时间内电流做功之比 [3]两电阻串联时，串联电路中各处的电流相等，通过两电阻的电流之比为1∶1。[4]相同时间内电流做功之比20．R1    1.8    40    【详解】（1）[1]由电路图可知，闭合开关，R1、R2串联，电流表测量电路电流，电压表并联在R1两端，测量R1两端电压。（2）[2]当滑动变阻器接入电路的阻值为0时，电路中只有R1工作，此时电路中电流最大，根据图像可知，电路最大电流I大=0.3A，电源电压U=6V；电路的总功率最大值P=UI大=6V×0.3A=1.8W（3）[3]滑动变阻器接入电路阻值最大时，电路电流最小，根据图像可知，电路最小电流I小=0.1A，电压表示数U1=2V，因串联电路总电压等于各部分电路电压之和，所以滑动变阻器两端电压U2=U-U1=6V-2V=4V由I=可得，滑动变阻器的最大阻值R2===40Ω21．热    越大    7680    【详解】[1][2]电流通过导体，导体会发热的现象叫做电流的热效应，当电流一定时，导体的电阻越大，产生的热量就越多。[3]电热器是纯电阻电路，电流做功全部用来产生热量，电热器产生的热量
