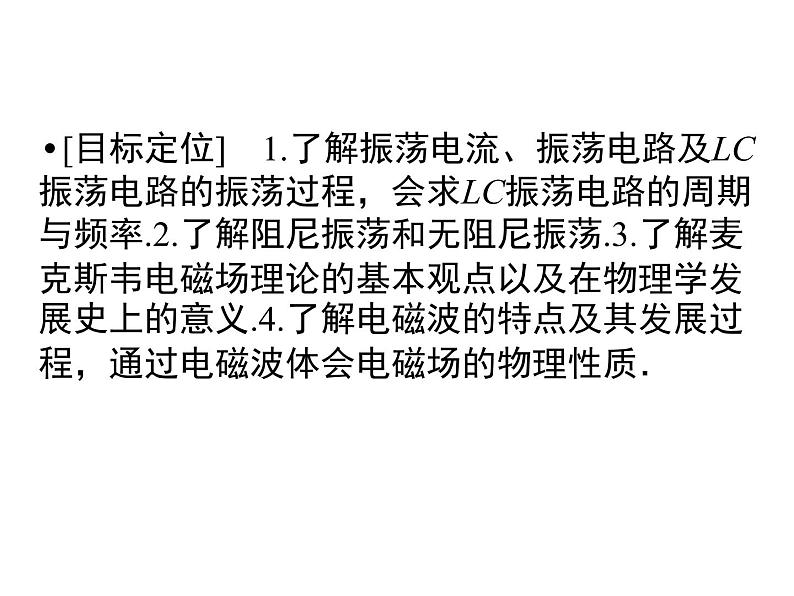

[目标定位]　1.了解振荡电流、振荡电路及LC振荡电路的振荡过程，会求LC振荡电路的周期与频率.2.了解阻尼振荡和无阻尼振荡.3.了解麦克斯韦电磁场理论的基本观点以及在物理学发展史上的意义.4.了解电磁波的特点及其发展过程，通过电磁波体会电磁场的物理性质．

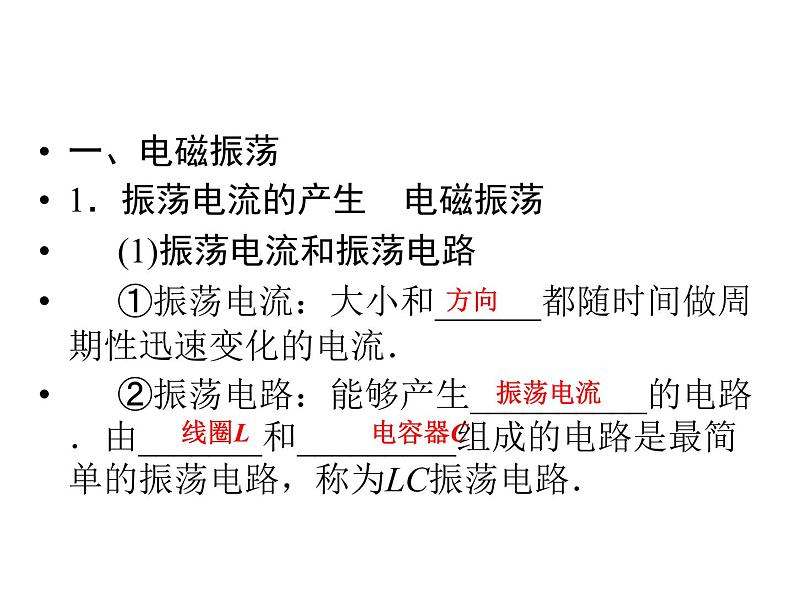

一、电磁振荡1．振荡电流的产生　电磁振荡(1)振荡电流和振荡电路①振荡电流：大小和______都随时间做周期性迅速变化的电流．②振荡电路：能够产生__________的电路．由_______和_________组成的电路是最简单的振荡电路，称为LC振荡电路．

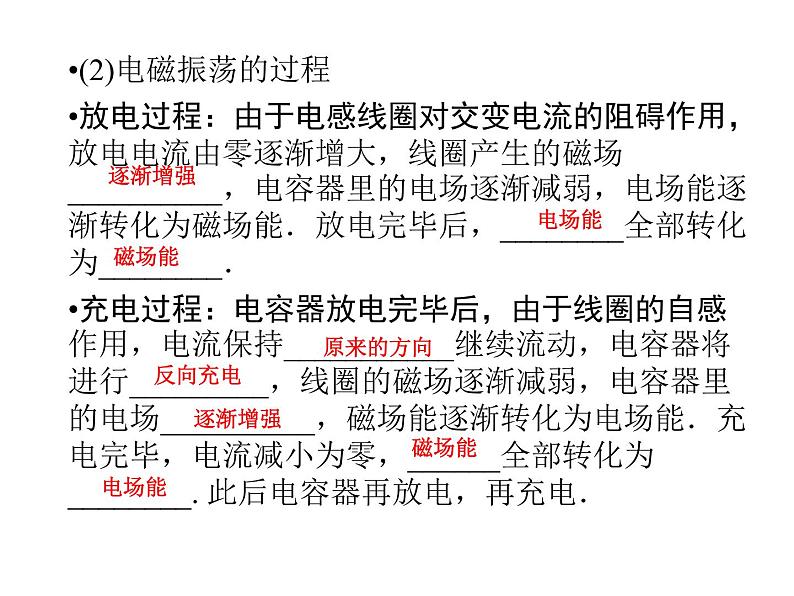

(2)电磁振荡的过程放电过程：由于电感线圈对交变电流的阻碍作用，放电电流由零逐渐增大，线圈产生的磁场__________，电容器里的电场逐渐减弱，电场能逐渐转化为磁场能．放电完毕后，________全部转化为________．充电过程：电容器放电完毕后，由于线圈的自感作用，电流保持___________继续流动，电容器将进行_________，线圈的磁场逐渐减弱，电容器里的电场__________，磁场能逐渐转化为电场能．充电完毕，电流减小为零，______全部转化为________. 此后电容器再放电，再充电．

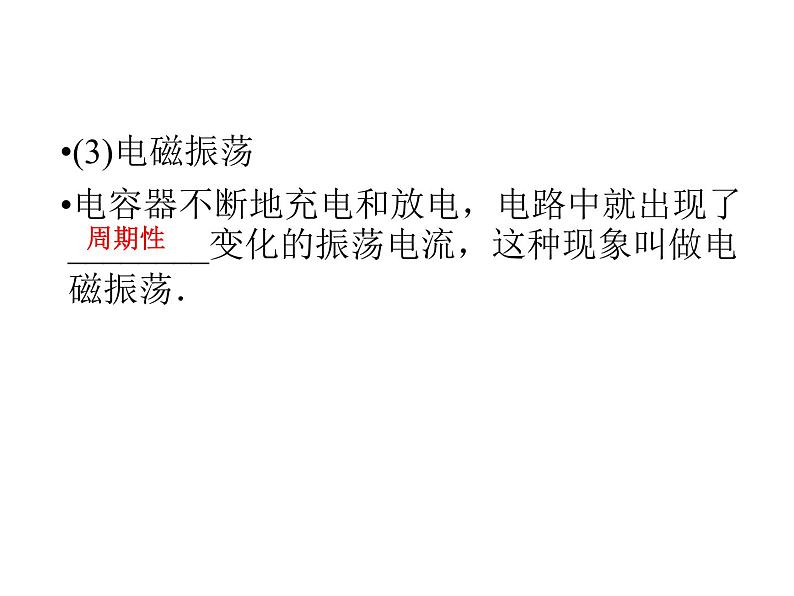

(3)电磁振荡电容器不断地充电和放电，电路中就出现了________变化的振荡电流，这种现象叫做电磁振荡．

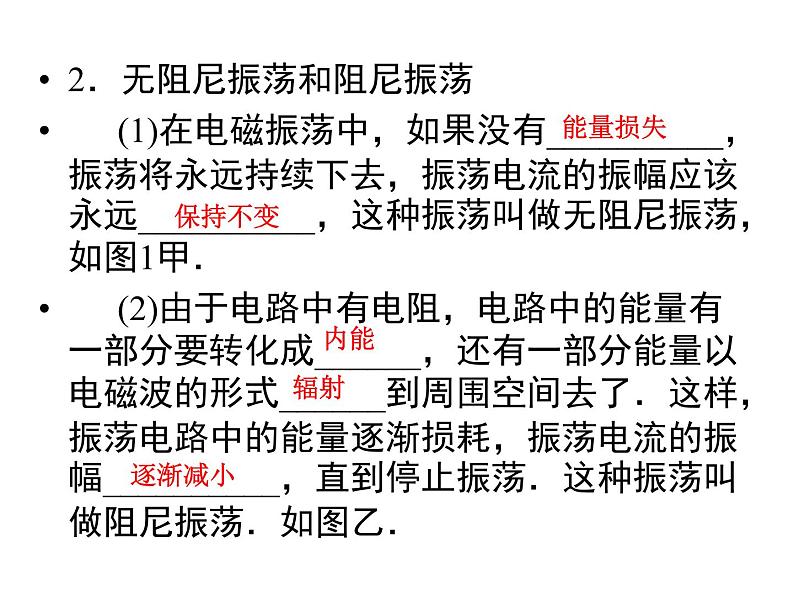

2．无阻尼振荡和阻尼振荡(1)在电磁振荡中，如果没有__________，振荡将永远持续下去，振荡电流的振幅应该永远__________，这种振荡叫做无阻尼振荡，如图1甲．(2)由于电路中有电阻，电路中的能量有一部分要转化成______，还有一部分能量以电磁波的形式______到周围空间去了．这样，振荡电路中的能量逐渐损耗，振荡电流的振幅__________，直到停止振荡．这种振荡叫做阻尼振荡．如图乙．
二、电磁场和电磁波1．麦克斯韦电磁理论的两个基本假设(1)变化的磁场能够在周围空间产生电场．(2)变化的电场能够在周围空间产生磁场．2．电磁场如果在空间某区域有____________的电场，那么这个变化的电场就在它周围空间引起变化的______，这个变化的磁场又在它周围空间引起变化的电场……于是，变化的电场和变化的磁场交替产生，形成不可分割的统一体，称为电磁场．
3．电磁波(1)产生：由______的电场和磁场交替产生而形成的电磁场是由近及远传播的，这种变化的电磁场在空间的传播称为电磁波．(2)__________在1865年从理论上预见了电磁波的存在，1888年物理学家______第一次用实验证实了电磁波的存在．______还运用自己精湛的实验技术测定了电磁波的波长和频率，得到了电磁波的传播速度，证实了这个速度等于______．(3)电磁波的波长λ、波速v和周期T、频率f的关系：λ＝vT＝____.(4)电磁波在真空中的传播速度v＝_________________.
c≈3×108 m/s
一、电磁振荡中各物理量的变化情况
【例1】　(多选)某时刻LC振荡电路的状态如图3所示，则此时刻(　　)A．振荡电流i在减小B．振荡电流i在增大C．电场能正在向磁场能转化D．磁场能正在向电场能转化解析　图中电容器上极板带正电荷，根据振荡电流方向可知负电荷向下极板聚集，所以电容器正在充电，电容器充电的过程中，电流减小，磁场能向电场能转化，所以A、D选项正确．答案　AD
1．恒定的磁场不会产生电场，同样，恒定的电场也不会产生磁场．2．均匀变化的电场在周围空间产生恒定的磁场，同样，均匀变化的磁场在周围空间产生恒定的电场．3．振荡变化的磁场在周围空间产生同频率振荡的电场，同样，振荡变化的电场在周围空间产生同频率振荡的磁场．
二、对麦克斯韦电磁场理论的理解
【例2】　关于电磁场理论，下列说法正确的是(　　)A．在电场周围一定产生磁场，磁场周围一定产生电场B．在变化的电场周围一定产生变化的磁场，变化的磁场周围一定产生变化的电场C．均匀变化的电场周围一定产生均匀变化的磁场D．周期性变化的电场周围一定产生周期性变化的磁场解析　根据麦克斯韦电磁场理论，只有变化的电场能产生磁场，均匀变化的电场产生稳定的磁场，非均匀变化的电场才产生变化的磁场．答案　D
针对训练　某电路中电场随时间变化的图像如图所示，能发射电磁波的电场是(　　)解析　图A中电场不随时间变化，不会产生磁场；图B和图C中电场都随时间做均匀的变化，只能在周围产生稳定的磁场，也不会产生和发射电磁波；图D中电场随时间做不均匀的变化，能在周围空间产生变化的磁场，进而能产生变化的电场，从而交织成一个不可分割的统一体，即形成电磁场，能发射电磁波．答案　D
2．电磁波和机械波的区别(1)二者本质不同电磁波是电磁场的传播，机械波是质点机械振动的传播．(2)传播机理不同电磁波的传播机理是电磁场交替感应，机械波的传播机理是质点间的机械作用．(3)电磁波传播不需要介质，而机械波传播需要介质．(4)电磁波是横波，机械波既有横波又有纵波，甚至有的机械波同时有横波和纵波，例如地震波．
【例3】　(多选)以下关于机械波与电磁波的说法中，正确的是(　　)A．机械波和电磁波，本质上是一致的B．机械波的波速只与介质有关，而电磁波在介质中的波速不仅与介质有关，而且与电磁波的频率有关C．机械波可能是纵波，而电磁波必定是横波D．它们都能发生反射、折射、干涉和衍射现象
