高中物理人教版 (2019)选择性必修 第二册3 变压器教课内容ppt课件

这是一份高中物理人教版 (2019)选择性必修 第二册3 变压器教课内容ppt课件，共16页。PPT课件主要包含了生活中需要各种电压，变压器，示意图，变压器的构造，电路图中符号，1闭合铁芯，变压器的工作原理，互感现象，无磁损，无铜损等内容，欢迎下载使用。

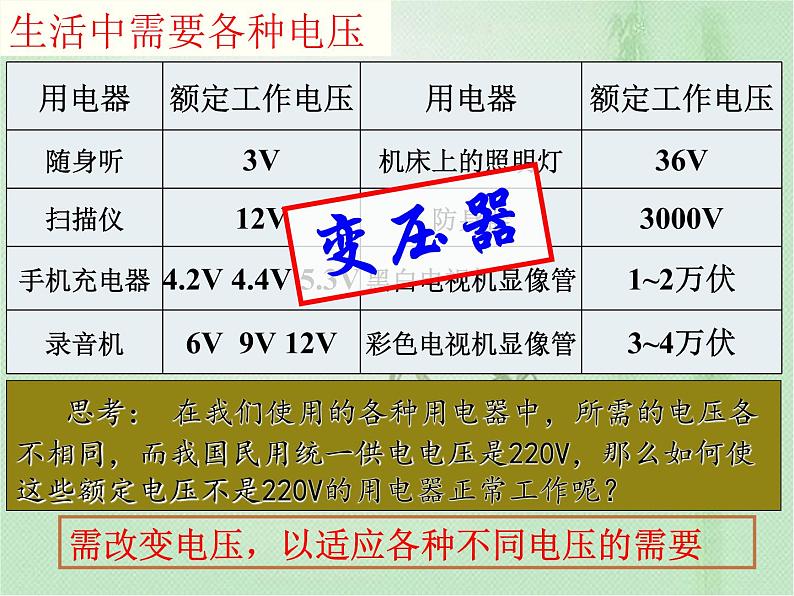

思考： 在我们使用的各种用电器中，所需的电压各不相同，而我国民用统一供电电压是220V，那么如何使这些额定电压不是220V的用电器正常工作呢？

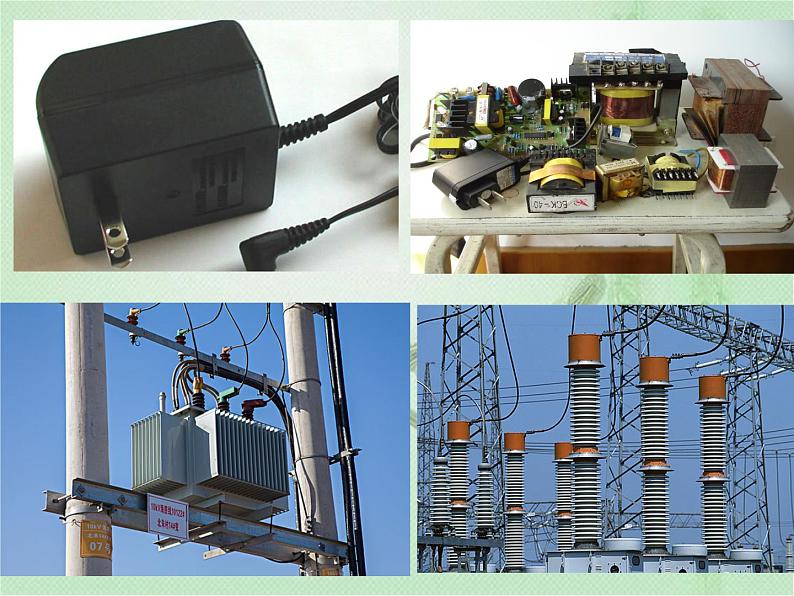

需改变电压，以适应各种不同电压的需要

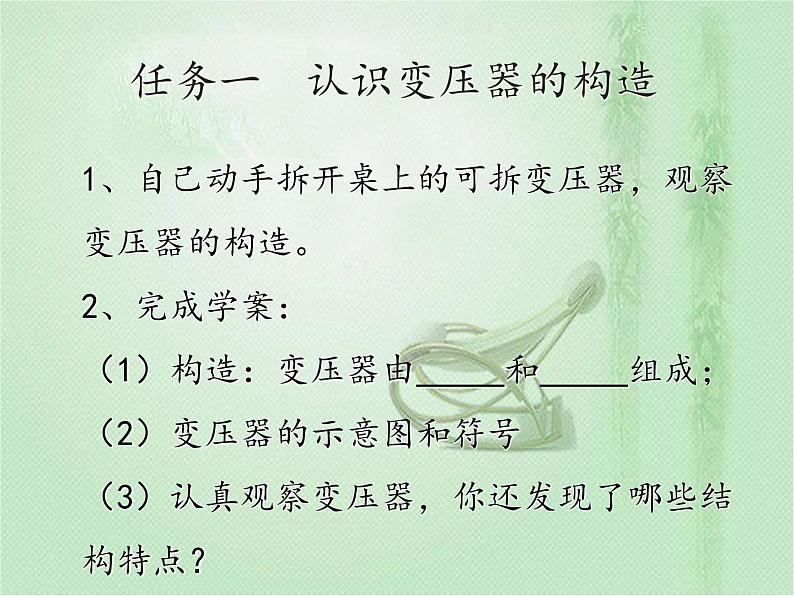

1、自己动手拆开桌上的可拆变压器，观察变压器的构造。2、完成学案：（1）构造：变压器由 和 组成；（2）变压器的示意图和符号（3）认真观察变压器，你还发现了哪些结构特点？
任务一 认识变压器的构造

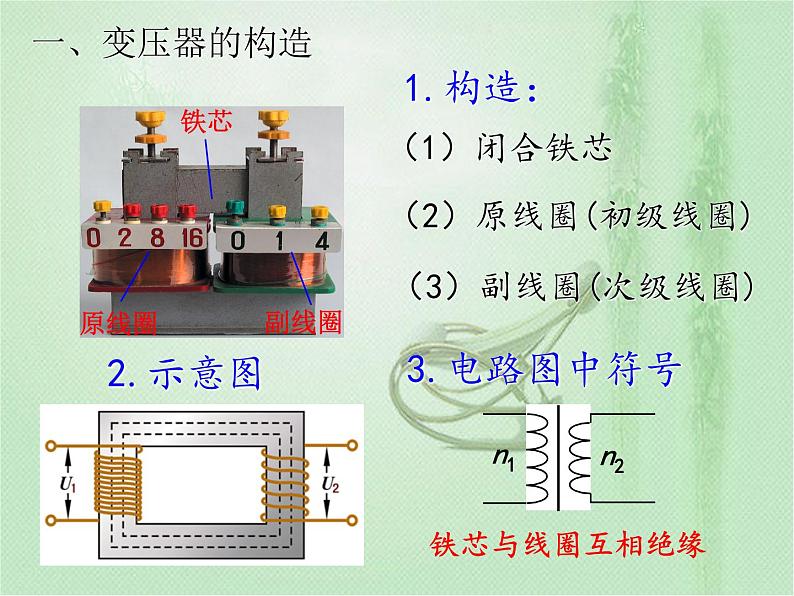

（2）原线圈(初级线圈)
（3）副线圈(次级线圈)

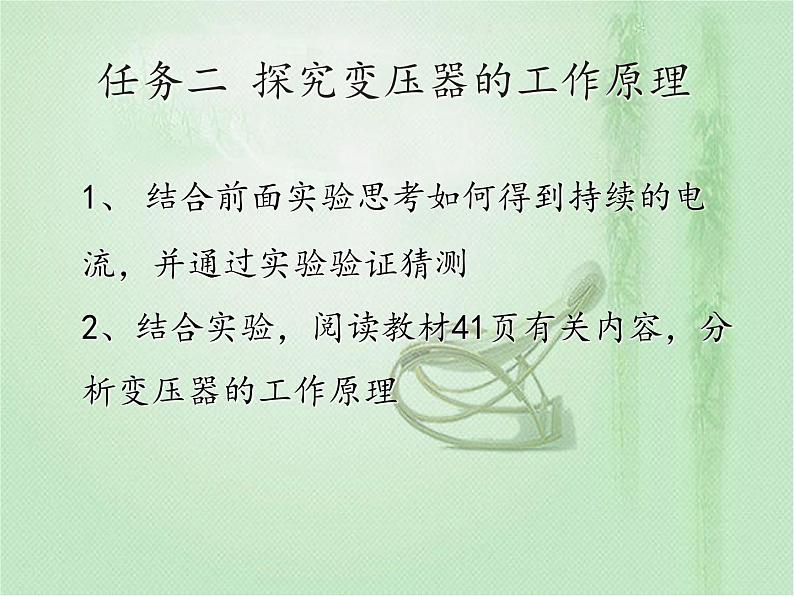

1、 结合前面实验思考如何得到持续的电流，并通过实验验证猜测2、结合实验，阅读教材41页有关内容，分析变压器的工作原理
任务二 探究变压器的工作原理
变压器通过闭合铁芯，利用互感现象实现了： 电能 → 磁场能 → 电能 (U1、I1) (变化的磁场) ( U2、I2)

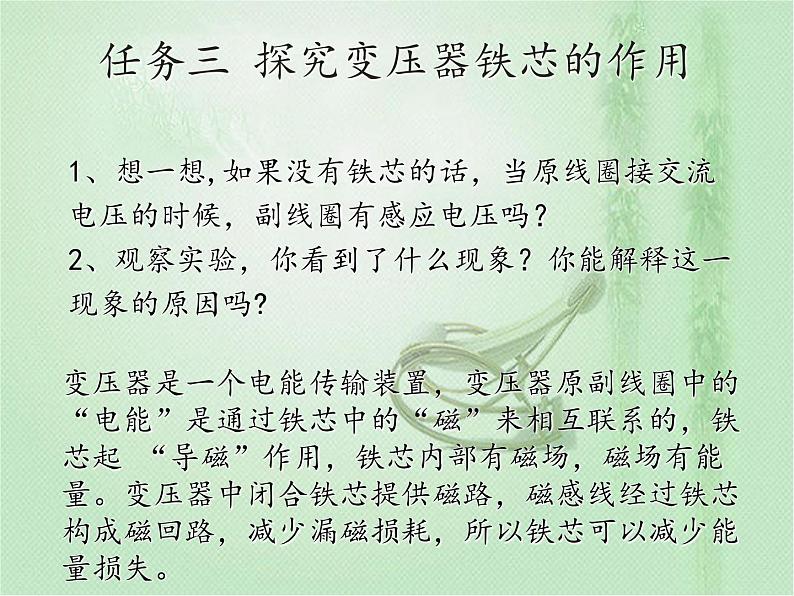

1、想一想,如果没有铁芯的话，当原线圈接交流电压的时候，副线圈有感应电压吗？2、观察实验，你看到了什么现象？你能解释这一现象的原因吗?
任务三 探究变压器铁芯的作用
变压器是一个电能传输装置，变压器原副线圈中的“电能”是通过铁芯中的“磁”来相互联系的，铁芯起 “导磁”作用，铁芯内部有磁场，磁场有能量。变压器中闭合铁芯提供磁路，磁感线经过铁芯构成磁回路，减少漏磁损耗，所以铁芯可以减少能量损失。
任务四 探究变压器的变压规律
1、结合变压器结构和前面的实验,思考变压器的输出电压U2与哪些因素有关？2、如何设计实验验证你的猜测？
实验注意事项：1、为确保人身安全，只能使用低压交流电源,所用电压不超过12V；通电时不要用手接触裸露的导线与接线柱等；2、连接好电路,请老师确认无误后,方可接通电源进行实验;3、为确保电表安全，使用交流电压挡测电压时,先用最大量程挡试测,大致确定被测电压后再选用合适的挡位进行测量.4、每个小组按要求探究U2与其中一个因素的关系（如果时间富裕，可以再继续进行与其他因素的关系探究）
n1=400匝 n2=200匝
n1=400匝 U1=4.20V
U1=4.20V n2=200匝
——没有能量损失的变压器
实际上变压器的效率都是比较高的，特别是电力设备中的巨大变压器，在满负荷工作时效率可以达到97%～99%，所以理论研究时我们把它当成100%（理想变压器）是没有问题的。
理想变压器也是一个理想化模型。
实验表明：理想变压器原副线圈的电压跟它们的匝数成正比
P入= P出即U1I1=U2I2
任务五从理论角度推导变压器的变压规律
（1）多用电表测的是感应电动势吗？（2）结合法拉第电磁感应定律思考感应电动势与哪些因素有关？
不计原副线圈电阻的情况下,有
思考：如何测量高压线上的交流电压？
