教科版选修3-23 法拉第电磁感应定律示范课课件ppt

这是一份教科版选修3-23 法拉第电磁感应定律示范课课件ppt，共26页。PPT课件主要包含了目标定位，知识探究，自我检测，答案B，答案A等内容，欢迎下载使用。

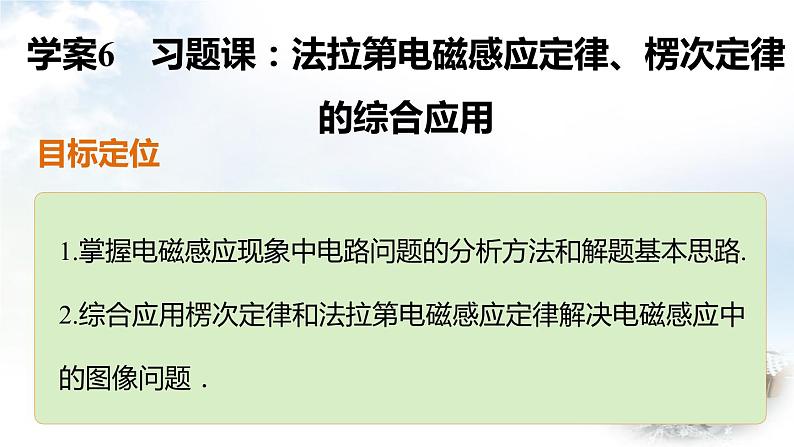

1.掌握电磁感应现象中电路问题的分析方法和解题基本思路.2.综合应用楞次定律和法拉第电磁感应定律解决电磁感应中的图像问题．
学案6　习题课：法拉第电磁感应定律、楞次定律的综合应用

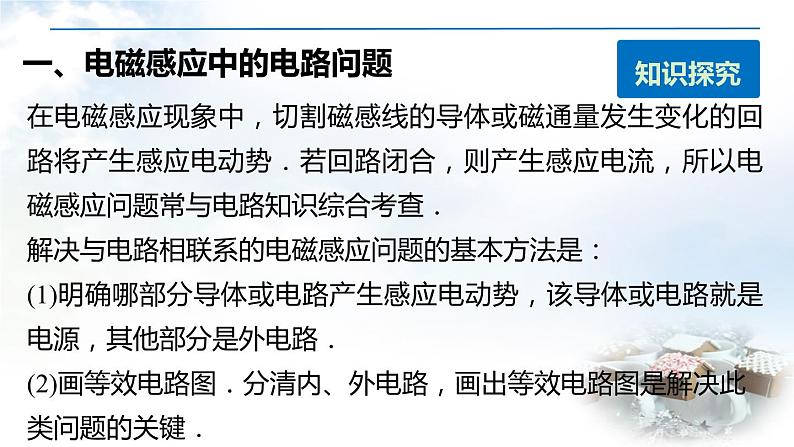

在电磁感应现象中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势．若回路闭合，则产生感应电流，所以电磁感应问题常与电路知识综合考查．解决与电路相联系的电磁感应问题的基本方法是：(1)明确哪部分导体或电路产生感应电动势，该导体或电路就是电源，其他部分是外电路．(2)画等效电路图．分清内、外电路，画出等效电路图是解决此类问题的关键．
一、电磁感应中的电路问题

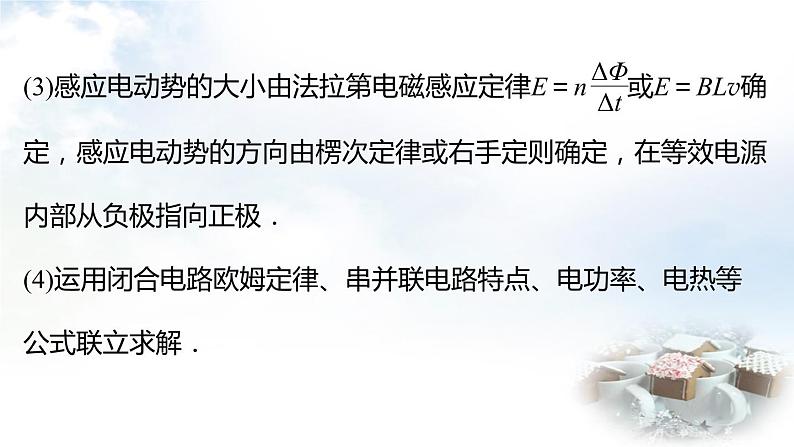

(3)感应电动势的大小由法拉第电磁感应定律E＝n 或E＝BLv确定，感应电动势的方向由楞次定律或右手定则确定，在等效电源内部从负极指向正极．(4)运用闭合电路欧姆定律、串并联电路特点、电功率、电热等公式联立求解．

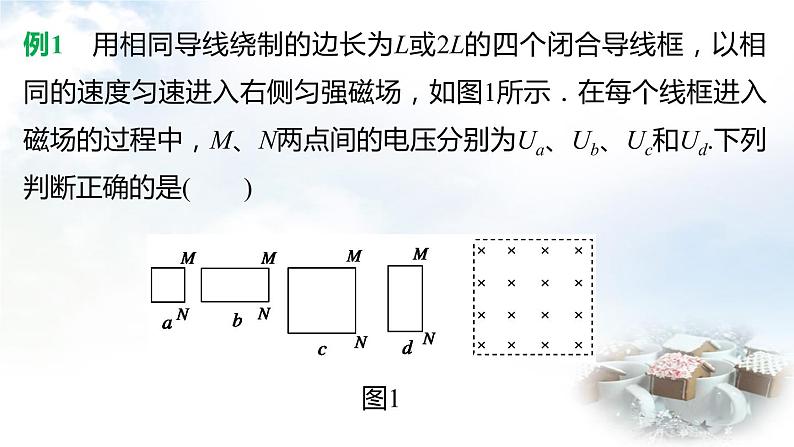

例1　用相同导线绕制的边长为L或2L的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图1所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud.下列判断正确的是(　　)
A．Ua
