    2021年河北省唐山市九年级上学期物理期中考试试卷

    展开

    这是一份2021年河北省唐山市九年级上学期物理期中考试试卷,共17页。试卷主要包含了单项选择题,多项选择题,综合题,填空题,实验题,计算题等内容,欢迎下载使用。

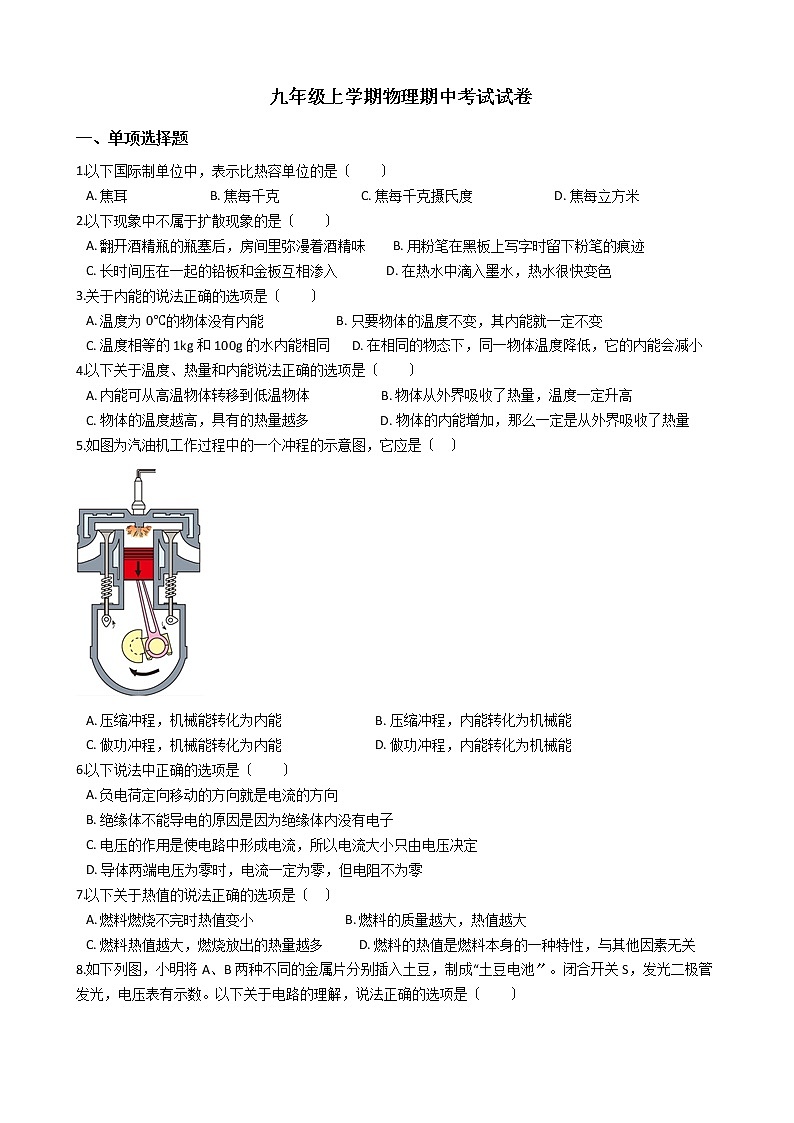

     九年级上学期物理期中考试试卷
    一、单项选择题
    1.以下国际制单位中,表示比热容单位的是〔  〕
    A. 焦耳                         B. 焦每千克                         C. 焦每千克摄氏度                         D. 焦每立方米
    2.以下现象中不属于扩散现象的是〔  〕
    A. 翻开酒精瓶的瓶塞后,房间里弥漫着酒精味        B. 用粉笔在黑板上写字时留下粉笔的痕迹
    C. 长时间压在一起的铅板和金板互相渗入               D. 在热水中滴入墨水,热水很快变色
    3.关于内能的说法正确的选项是〔  〕
    A. 温度为0℃的物体没有内能                       B. 只要物体的温度不变,其内能就一定不变
    C. 温度相等的1kg和100g的水内能相同       D. 在相同的物态下,同一物体温度降低,它的内能会减小
    4.以下关于温度、热量和内能说法正确的选项是〔  〕
    A. 内能可从高温物体转移到低温物体                      B. 物体从外界吸收了热量,温度一定升高
    C. 物体的温度越高,具有的热量越多                      D. 物体的内能增加,那么一定是从外界吸收了热量
    5.如图为汽油机工作过程中的一个冲程的示意图,它应是〔   〕

    A. 压缩冲程,机械能转化为内能                             B. 压缩冲程,内能转化为机械能
    C. 做功冲程,机械能转化为内能                             D. 做功冲程,内能转化为机械能
    6.以下说法中正确的选项是〔  〕
    A. 负电荷定向移动的方向就是电流的方向
    B. 绝缘体不能导电的原因是因为绝缘体内没有电子
    C. 电压的作用是使电路中形成电流,所以电流大小只由电压决定
    D. 导体两端电压为零时,电流一定为零,但电阻不为零
    7.以下关于热值的说法正确的选项是〔   〕
    A. 燃料燃烧不完时热值变小                            B. 燃料的质量越大,热值越大
    C. 燃料热值越大,燃烧放出的热量越多           D. 燃料的热值是燃料本身的一种特性,与其他因素无关

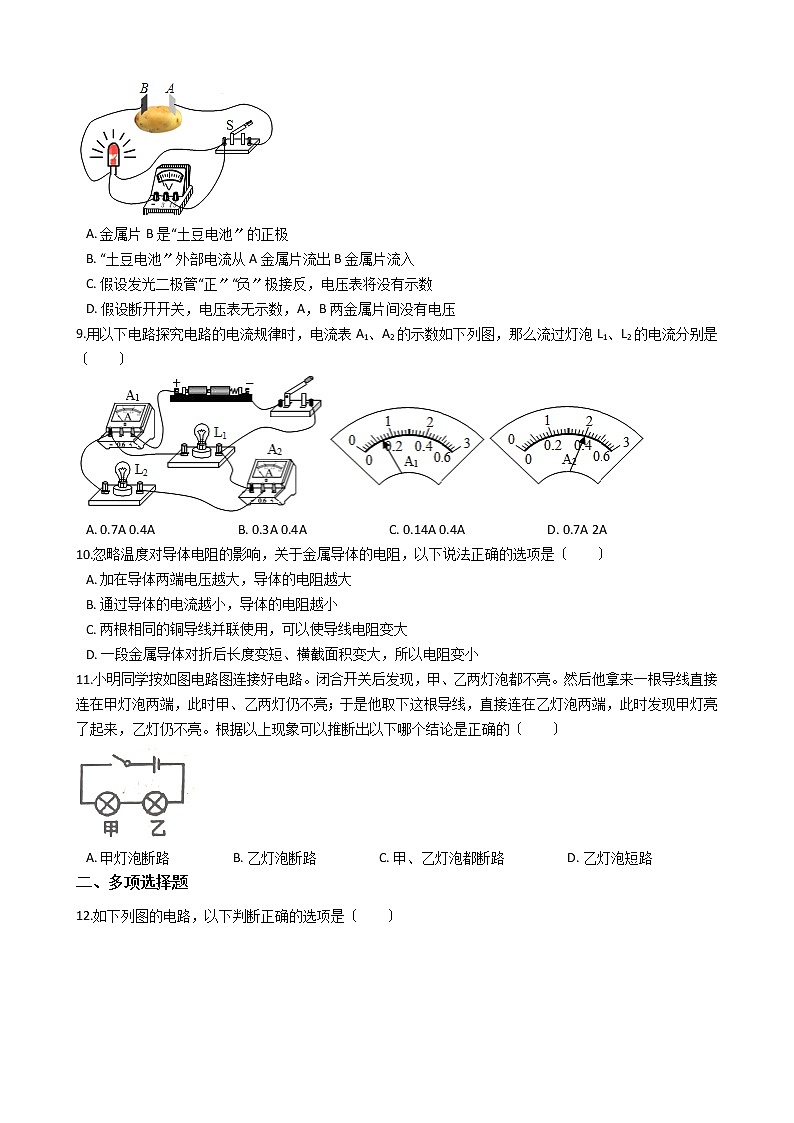

    8.如下列图,小明将A、B两种不同的金属片分别插入土豆,制成“土豆电池〞。闭合开关S,发光二极管发光,电压表有示数。以下关于电路的理解,说法正确的选项是〔  〕

    A. 金属片B是“土豆电池〞的正极
    B. “土豆电池〞外部电流从A金属片流出B金属片流入
    C. 假设发光二极管“正〞“负〞极接反,电压表将没有示数
    D. 假设断开开关,电压表无示数,A,B两金属片间没有电压
    9.用以下电路探究电路的电流规律时,电流表A1、A2的示数如下列图,那么流过灯泡L1、L2的电流分别是〔  〕

    A. 0.7A 0.4A                          B. 0.3A 0.4A                          C. 0.14A 0.4A                          D. 0.7A 2A
    10.忽略温度对导体电阻的影响,关于金属导体的电阻,以下说法正确的选项是〔  〕
    A. 加在导体两端电压越大,导体的电阻越大
    B. 通过导体的电流越小,导体的电阻越小
    C. 两根相同的铜导线并联使用,可以使导线电阻变大
    D. 一段金属导体对折后长度变短、横截面积变大,所以电阻变小
    11.小明同学按如图电路图连接好电路。闭合开关后发现,甲、乙两灯泡都不亮。然后他拿来一根导线直接连在甲灯泡两端,此时甲、乙两灯仍不亮;于是他取下这根导线,直接连在乙灯泡两端,此时发现甲灯亮了起来,乙灯仍不亮。根据以上现象可以推断出以下哪个结论是正确的〔  〕

    A. 甲灯泡断路                   B. 乙灯泡断路                   C. 甲、乙灯泡都断路                   D. 乙灯泡短路
    二、多项选择题

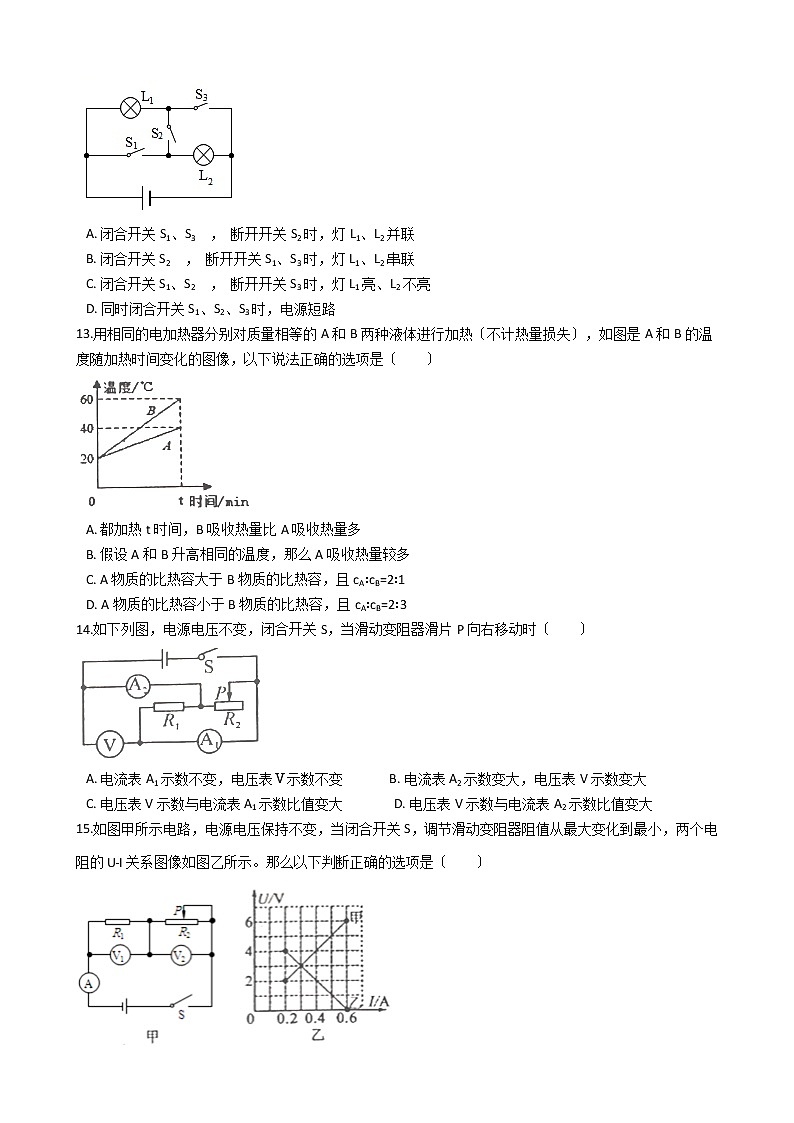

    12.如下列图的电路,以下判断正确的选项是〔  〕

    A. 闭合开关S1、S3 , 断开开关S2时,灯L1、L2并联
    B. 闭合开关S2 , 断开开关S1、S3时,灯L1、L2串联
    C. 闭合开关S1、S2 , 断开开关S3时,灯L1亮、L2不亮
    D. 同时闭合开关S1、S2、S3时,电源短路
    13.用相同的电加热器分别对质量相等的A和B两种液体进行加热〔不计热量损失〕,如图是A和B的温度随加热时间变化的图像,以下说法正确的选项是〔  〕

    A. 都加热t时间,B吸收热量比A吸收热量多
    B. 假设A和B升高相同的温度,那么A吸收热量较多
    C. A物质的比热容大于B物质的比热容,且cA∶cB=2∶1
    D. A物质的比热容小于B物质的比热容,且cA∶cB=2∶3
    14.如下列图,电源电压不变,闭合开关S,当滑动变阻器滑片P向右移动时〔  〕

    A. 电流表A1示数不变,电压表Ⅴ示数不变              B. 电流表A2示数变大,电压表V示数变大
    C. 电压表V示数与电流表A1示数比值变大               D. 电压表V示数与电流表A2示数比值变大
    15.如图甲所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的U﹣I关系图像如图乙所示。那么以下判断正确的选项是〔  〕

    A. 电源电压为12V                                                   B. 定值电阻R1的阻值为10Ω
    C. 滑动变阻器R2的阻值变化范围为0~20Ω              D. 变阻器滑片在中点时,电流表示数为0.3A
    三、综合题
    16.物理小组的同学结合所学热学知识进行了如下实验并进行了分析。

    〔1〕将蓝色硫酸铜溶液注入装有水的量筒的下方,静置几天后,量筒内的水都变成了浅蓝色,说明________;用注射器抽取半筒水,封闭注射器的筒口后再推压活塞,水很难被压缩,说明________。
    〔2〕如图2所示,把一个薄壁金属管固定在支架上,管中装一些酒精,然后用软木塞塞紧。用皮条缠绕在金属管上,迅速来回拉动皮条,过一会儿会看到软木塞被顶开。分析上述实验现象:来回拉动皮条,使金属管的温度升高,这是通过________方式改变物体内能;酒精温度升高,这是通过________方式改变物体内能;酒精蒸气将木塞顶开的过程,酒精蒸气的内能________〔选填“增加〞或“减少〞〕。
    〔3〕太阳能集热器给水箱中的水加热,如果水箱中有100kg水,经过一段时间照射后,温度由20℃升高到56℃,水吸收的热量是________J;如果改用燃烧天然气提供热量,且天然气完全燃烧放出热量的50%被水吸收,那么需燃烧天然气________m3。[c水=4.2×103J/〔kg•℃〕,q天然气=7.2×107J/m3]
    17.根据下面的实验图,在下面的空格处填入相应的内容。

    〔1〕甲图:木塞被喷出时,水蒸气的温度 ________ ,内能转化为 ________ 能。
    〔2〕乙图:带电的梳子能够吸引碎小纸屑说明 ________ 。
    〔3〕丙图:用毛皮摩擦过的橡胶棒接触验电器的金属球,验电器的两个箔片张开的角度,张开是因为 ________ 。
    〔4〕丁图:闭合开关后假设发光二极管发光,那么电池与开关相连一侧是 ________ 极。
    四、填空题
    18.将两节相同的新干电池串联在一起可以得到      V电压;给 充电,是将电能转化为      能而储存起来;大桥上的路灯可以同时亮起、同时熄灭,路灯之间是      〔选填“串联〞或“并联〞〕连接的
    19.如下列图的电路中,电源电压不变,定值电阻R1、R2的阻值不变,当两表均为电流表时,断开开关S时,甲、乙两电表的示数之比为2︰5,那么R1︰R2=      。然后将甲、乙两电表换成电压表,闭合开关S,两电表示数U甲︰U乙=      。

    20.如下列图。电压U恒定为8V,R1=12Ω。滑动变阻器的滑片P从一端滑到另一端的过程中。电压表的示数从3V变到6V,那么R2的阻值为      Ω,滑动变阻器的最大阻值为      Ω。电流的变化范围是      。

    五、实验题
    21.请你设计实验,利用两个铅柱和钩码来探究分子间的作用力。

    〔1〕操作的方法:将两个铅柱削平,削干净,然后紧紧地压在一起,并在下面吊一个钩码。观察到的现象:________。
    〔2〕得出的结论:分子间存在________。
    22.学习了电学知识后,小明对影响电阻大小的局部因素进行了探究,器材有:开关、电流表、干电池〔电压恒为1.5V〕各一个,三根完全相同的合金丝,导线假设干,连接如图甲所示的电路,小明将合金丝以不同方式分别接入电路A、B之间,闭合开关S后,记录的数据如表。

    根据实验数据,答复以下问题:
    〔1〕图乙是将一根合金丝接入电路时电流表的读数,请将其填入表格中;
    实验次数
    1
    2
    3
    4
    5
    连接方式
    一根
    两根串联
    三根串联
    两根并联
    三根并联
    电流表读数/A
    ________
    0.15
    0.1
    0.6
    0.9
    〔2〕为了探究电阻的大小与长度的关系,应比照________〔选填实验次数序号〕三次实验数据,得到的结论是:________。为了探究电阻的大小与横截面积的关系,应比照________〔选填实验次数序号〕三次实验数据,得到的结论是:________;
    〔3〕为了防止电流过大而损坏电池,对实验电路可做的改进为:________。
    23.某实验小组同学在“探究电流与电阻关系〞的实验中,所选电源电压为3V,滑动变阻器规格为“20Ω 1A〞。

    〔1〕如图是实验的实物连线图,其中有一条导线连接错误,请在该导线上打“×〞并画出正确连线;
    〔2〕改正错误后闭合开关,将5Ω的定值电阻接入电路,电流表的示数为0.4A,此时电压表的示数为________V;此时滑动变阻器接入电路的电阻为________Ω。
    〔3〕断开开关,将5Ω的定值电阻换为10Ω,闭合开关,并相应地将滑动变阻器的滑片向________〔选填“左〞或“右〞〕端移动,这一过程中眼睛要一直观察________表示数的变化,直到其示数为________〔填数据〕并记录相关数据。
    〔4〕某次更换电阻后,闭合开关,发现电流表无示数,电压表有示数,出现这种情况的原因可能是________。
    〔5〕假设实验室还有“20Ω、30Ω、40Ω、50Ω〞的定值电阻,每次实验均选用单个定值电阻连入电路,请把其中能继续完本钱实验探究的电阻都写出来________。
    六、计算题
    24.小明同学为测量地球外表植物吸收太阳能的本领,做了如下实验:用一脸盆装6kg的水,水面的外表积为0.1m2 , 经太阳垂直照射15min,温度升高了5℃。请计算:
    〔1〕实验时6kg的水吸收了多少热量?
    〔2〕假设地表植物接收太阳能的能力与水相等,每m2绿色植物每秒接收的太阳能为多少J?
    25.如图1所示,定值电阻R1的阻值为30Ω,闭合开关时整个电路正常工作,两电流表的指针都在同一位置,示数如图2所示。假设电源电压保持不变。问:

    〔1〕电源电压U是多少?
    〔2〕定值电阻R2的阻值是多少?
    〔3〕现用一个未知阻值的定值电阻Rx替换电阻R1或R2替换后只有一个电流表的示数发生了变化,请判断Rx替换的是电阻R1还是R2?此时替换后电流表示数减少了0.2A,求未知电阻Rx的阻值。

    答案解析局部
    一、单项选择题
    1.【答案】 C
    【解析】【解答】A.焦耳是功和能量的单位,A不符合题意;
    B.焦每千克是热值的单位,B不符合题意;
    C.焦每千克摄氏度是比热容的单位,C符合题意;
    D.焦每立方米是热值的单位,D不符合题意。
    故答案为:C。

    【分析】比热容的单位是焦每千克摄氏度。
    2.【答案】 B
    【解析】【解答】A.翻开酒精瓶的瓶塞后,房间里弥漫着酒精味,这是扩散现象,A不符合题意;
    B.用粉笔在黑板上写字时留下粉笔的痕迹,这些痕迹不是分子,是固体小颗粒,不属于扩散现象,B符合题意;
    C.长时间压在一起的铅板和金板互相渗入,这是扩散现象,C不符合题意;
    D.在热水中滴入墨水,热水很快变色,这是扩散现象,D不符合题意。
    故答案为:B。

    【分析】分子在不停的无规那么运动,分子运动形成扩散现象;可以看见的物体不是分子。
    3.【答案】 D
    【解析】【解答】A.一切物体都有内能,A不符合题意;
    B.晶体熔化时,温度不变,内能增加,B不符合题意;
    C.水的内能不仅与温度有关,还和水的质量有关;故温度相等的1kg水和100g水的内能不同,C不符合题意;
    D.在相同的物态下,同一物体温度降低,它的内能会减小,D符合题意。
    故答案为:D。

    【分析】一切物体都有内能,与物体的质量、温度、状态等有关。
    4.【答案】 A
    【解析】【解答】A.热传递的条件是温度差,内能是从高温的物体传递给低温的物体,或从物体的高温局部传向低温局部,A符合题意;
    B.一个物体从外界吸收热量,温度有可能不变,例如晶体的熔化过程,吸收热量,但温度不变,B不符合题意;
    C.热量总是从温度高的物体传递到温度低的物体,热量不是状态量,不能说含有或者具有热量,C不符合题意;
    D.物体的内能增加,那么可能是从外界吸收了热量,也可能是外界对物体做了功,D不符合题意。
    故答案为:A。

    【分析】改变内能的方式是热传递和做功,热传递的条件是物体间有温度差。
    5.【答案】 D
    【解析】【解答】由图可知,两个气门关闭,火花塞点火,活塞向下运动,那么它是做功冲程,将内能转化为机械能。
    故答案为:D。

    【分析】根据汽油机的气门和活塞运行方向判断冲程;做功冲程将内能转化为机械能。
    6.【答案】 D
    【解析】【解答】A.规定正电荷定向移动的方向为电流的方向,A不符合题意;
    B.绝缘体不易导电的原因是绝缘体内几乎没有自由电荷,B不符合题意;
    C.电压的作用是使电路中形成电流,电流的大小与电压和电阻都有关,C不符合题意;
    D.电压的作用是使电路中形成电流,导体两端电压为零时,电流一定为零;但导体电阻不为零,因为电阻是导体的特性,D符合题意。
    故答案为:D。

    【分析】产生持续电流的条件是:电路中有电压,电路是闭合电路;电流方向和负电荷的定向移动方向相反。
    7.【答案】 D
    【解析】【解答】解:A、1kg某种燃料完全燃烧放出的能量,叫做这种燃料的热值,燃烧燃料不完时,放出的热量少,热值不变,A不符合题意;
    B、燃料的热值与质量无关,因此2kg煤和1kg煤的热值一样大,B不符合题意;
    C、由于不确定燃料的质量,不能计算煤放出的热量,C不符合题意;
    D、燃料的热值是燃料本身的一种特性,与燃料的质量无关,不同的物质热值一般不同,D符合题意。
    故答案为:D
    【分析】1kg某种燃料完全燃烧放出的能量,叫做这种燃料的热值,燃料的热值是燃料本身的一种特性,与燃料的质量无关.
    8.【答案】 B
    【解析】【解答】AB.由图中电压表的正负接线柱可知,金属片A为电源的正极,金属片B为电源的负极;所以电流从A流出,经过灯泡后回到负极,A不符合题意,B符合题意;
    C.假设发光二极管“正〞“负〞极接反,电路中无电流,此时电压表接在“土豆电池〞的两端,电压表测量的是电源电压,有示数,C不符合题意;
    D.电源的两端是存在电压的,与外部电路的通断情况无关,D不符合题意。
    故答案为:B。

    【分析】电流表连接时,正入负出指针正确偏转;电压表的接线柱接反后,指针反向偏转。
    9.【答案】 B
    【解析】【解答】电流表A2测的是L2的电流,电流表A1测的是干路电流,所以电流表A1的量程是0-3A,读数为0.7A,电流表A2的量程是0-0.6A,读数为0.4A,由于在并联电路中,干路电流等于各支路电流之和,所以灯泡L1的电流为0.7A﹣0.4A=0.3A
    灯泡L2的电流是0.4A。
    故答案为:B。

    【分析】探究并联电路电流规律时,根据电流表的位置确定量程,结合指针位置读取电流大小。
    10.【答案】 D
    【解析】【解答】AB.电阻是导体的一种性质,决定于导体的材料、长度、横截面积,还和温度有关,与导体两端的电压和通过导体的电流无关,AB不符合题意;
    C.电阻与横截面积成反比,两根相同的铜导线并联使用,相当于增大了横截面积,可以使导线电阻变小,C不符合题意;
    D.一段金属导体对折后长度变短、横截面积变大,由于电阻与横截面积成反比、与长度成正比,那么电阻变小,D符合题意。
    故答案为:D。

    【分析】导体的电阻和材料、长度、横截面积有关,假设长度减小、横截面积变大,电阻减小。
    11.【答案】 B
    【解析】【解答】AC.把导线连接在甲灯泡两端,甲乙不亮,而把导线连接在乙灯泡两端,甲亮乙不亮,由此判断甲灯泡不可能断路,AC不符合题意;
    B.当把导线连接在乙灯泡两端,甲亮乙不亮,此时导线将乙灯泡短路形成通路,由此判断乙灯泡发生断路情况,B符合题意;
    D.两个灯泡都不亮,说明电路存在断路情况,如果乙灯泡短路,乙灯泡将成为导线,电路将仍是通路,D不符合题意。
    故答案为:B。

    【分析】在串联电路中,导线和用电器并联时,用电器短路,假设电路接通,那么此处有断路发生。
    二、多项选择题
    12.【答案】 A,B,D
    【解析】【解答】A.由电路图知道,假设闭合开关S1、S3 , 断开开关S2 , 那么L1 与L2 并联,A符合题意;
    B.假设闭合开关S2 , 断开开关S1、S3 时,电流经灯泡L1、开关S2、灯泡L2 回负极,那么灯L1、L2 串联,B符合题意;
    C.假设闭合开关S1、S2 , 断开开关S3 , 为L2 的根本电路,L1 被短路,因此L2 发光,L1 不发光,C不符合题意;
    D.同时闭合开关S1、S2、S3 , 是不允许的,它会造成电源短路,D符合题意。
    故答案为:ABD。

    【分析】串联电路是各用电器顺次连接的电路;并联电路是用电器并列连接的。
    13.【答案】 B,C
    【解析】【解答】A.不计热量损失,用相同的电加热器对A和B两种液体都加热t时间时,两液体吸收的热量相等,A不符合题意;
    B.由图可知,质量相等的A和B两种液体升高相同的温度时,A液体需要的加热时间长,那么A吸收热量较多,B符合题意;
    CD.由图可知,在时间t内,两液体吸收的热量相同,A温度的变化量 ,B温度的变化量 ,由 的变形式 可得,那么有
    即A物质的比热容大于B物质的比热容,C符合题意、D不符合题意。
    故答案为:BC。

    【分析】相同加热器加热相同时间时,物体吸收热量相同;质量和温度差相同时间,加热时间越长,吸收热量越多,物体的吸热能力越强。
    14.【答案】 A,D
    【解析】【解答】A.由电路图可知,R1与R2并联,电压表测电源的电压,电流表A1测R1支路的电流,电流表A2测干路电流,因电源电压不变,所以,滑片移动时,电压表V的示数不变;因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1电流不变化,即电流表A1示数不变;A符合题意;
    B.当滑动变阻器滑片P向右移动时,接入电路中的电阻变大,由欧姆定律可知,通过R2的电流变小,因并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表A2示数变小;B不符合题意;
    C.由欧姆定律可知,电压表V示数与电流表A1示数比值为定值电阻R1的阻值,那么该比值不变,C不符合题意;
    D.电压表V示数不变电流表A2示数变小,其比值变大,D符合题意。
    故答案为:AD。

    【分析】电阻和滑动变阻器并联时,滑动变阻器电阻改变时,此支路电流变化,电源电压和其它支路电流保持不变。
    15.【答案】 B,C,D
    【解析】【解答】A.当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,R1两端的电压最大,R2两端的电压为0,由图像可知,甲为电阻R1的U﹣I图像,乙为滑动变阻器R2的U﹣I关系图像,当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,由U﹣I图像可知,电路中的最小电流I最小=0.2A,R1两端的电压U1=2V,R2两端的电压U2=4V,因串联电路中总电压等于各分电压之和,所以,电源电压是

    电源电压是6V,A不符合题意;
    B.由 可得,定值电阻R1的阻值
    定值电阻R1的阻值为10Ω,B符合题意;
    C.滑动变阻器的最大阻值
    所以滑动变阻器R2的阻值变化范围为0~20Ω,C符合题意;
    D.变阻器滑片在中点时
    R1=10Ω,那么两电阻的阻值相等,因串联电路中总电阻等于各分电阻之和,所以,电路中的电流
    电流表示数为0.3A,D符合题意。
    故答案为:BCD。

    【分析】在串联电路中,总电压等于各用电器电压之和;根据电压表和对应电流的比值计算电阻;利用电阻分压的最大和最小值,可以计算滑动变阻器的最大值和最小取值。
    三、综合题
    16.【答案】 〔1〕分子在不停地做无规那么运动;分子间存在斥力
    〔2〕做功;热传递;少
    〔3〕1.512×107;0.42
    【解析】【解答】(1)将蓝色硫酸铜溶液注人装有水的量筒的下方,静置几天后,量筒内的水都变成了蓝色,说明分子在不停地做无规那么运动。

    用注射器抽取半筒水,用手指封闭注射器的筒口再推压注射器的活塞,水很难压缩,说明分子间存在斥力。
    (2)拉动皮条克服摩擦力做功,是将机械能转化为内能,这是通过做功方式改变金属管内能。
    酒精吸收热量,内能增加,温度升高,这是通过热传递改变物体的内能。
    木塞被酒精蒸汽顶出,是筒内酒精蒸气膨胀对木塞做功,酒精蒸气内能转化为木塞的机械能,酒精蒸气的内能减少。
    (3)水吸收的热量为
    天然气完全燃烧放出热量的50%被水吸收,即Q吸=Q放×50%,那么
    由Q放=Vq得需要天然气的体积为
    【分析】〔1〕不同液体静放后混合,说明分子在不停做无规那么运动;分子间存在引力和斥力;
    〔2〕通过摩擦改变内能,是做功方式改变了内能;温度不同的物体间,通过热传递改变内能;内能对外做功时,内能减少;
    〔3〕根据比热容、质量和温度差的乘积,计算吸收热量的多少;利用热效率计算总热,结合热值,计算燃料的体积。

    17.【答案】 〔1〕降低;机械能
    〔2〕带电体能够吸引轻小物体
    〔3〕同种电荷相互排斥
    〔4〕正
    【解析】【解答】(1)做功可以改变物体的内能,当外界对物体做功时,物体的内能增大,当物体对外界做功时,物体的内能就会减小。故木塞被喷出时,水蒸气对木塞做功,内能减少,温度降低,内能转化为机械能。

    (2)带电体能够吸引轻小物体。故带电的梳子能够吸引碎小纸屑,说明带电体能够吸引轻小物体。
    (3)同种电荷相互排斥,异种电荷相互吸引。故用毛皮摩擦过的橡胶棒接触验电器的金属球,验电器的两个箔片张开的角度,张开是因为同种电荷相互排斥。
    (4)利用二极管的单向导电性从而可以确定电源的正负极。故闭合开关后,发光二极管具有单向导电性,二极管是否发光就可以确定电源的右端是正极。
    【分析】〔1〕内能对外做功时,内能转化为机械能,内能减少;
    〔2〕带电体能够吸引轻小物体;
    〔3〕验电器的工作原理是同种电荷相互排斥;
    〔4〕二极管的单向导电性,可以通过二极管判断电源的正负极。
    四、填空题
    18.【答案】 3;化学;并联
    【解析】【解答】一节新干电池的电压为1.5V,将两节相同的新干电池串联在一起可以得到3V的电压。
    给 充电, 充电时会消耗电能,电能转化为化学能。
    大桥上的路灯可以同时亮起、同时熄灭,但它们工作时互不影响,故各路灯之间是并联的。

    【分析】一节新干电池的电压为1.5V,电池串联时,电压相加;对电池充电时,电能转化为化学能;路灯可以独立工作,是并联电路。
    19.【答案】 2︰3;5︰3
    【解析】【解答】由图可知,当两表均为电流表时,断开开关S时,R1、R2并联,甲电流表测量通过R2的电流,乙电流表测量干路电流;甲、乙两电流表的示数之比为2︰5,因并联电路中干路电流等于各支路电流之和,所以,两支路的电流之比为
    因并联电路两端电压相等,所以由 可得
    当甲、乙两电表均为电压表,闭合开关S,R1、R2串联,甲测量电源电压,乙测量R2两端的电压;因串联电路处处电流相等,所以由 可得两电阻两端电压之比为U1︰U2=IR1︰IR2=R1︰R2=2︰3
    因串联电路两端电压等于各局部电压之和,所以U甲︰U乙=(U1+U2)︰U2=(2+3)︰3=5︰3

    【分析】在并联电路中,支路电流的比值与电阻成反比;在串联电路中,总电压等于各用电器电压之和,电阻的分压比与电阻成正比。
    20.【答案】 4;16;0.25A~0.5A
    【解析】【解答】当滑片在最左端时,R1、R2串联,电压表测量电阻R1两端的电压,此时电路中的电流最大,R1两端的电压为最大值,那么最大电流
    根据串联电路的总电压等于各电阻两端的电压之和可知,电阻R2两端的电压
    由 得
    当滑片在最右端时,R1、R2与滑动变阻器串联,此时电路中的电流最小,那么最小电流
    由 得,电阻R2两端的电压
    根据串联电路的总电压等于各电阻两端的电压之和可知,滑动变阻器两端的电压为
    由 得,滑动变阻器的最大阻值
    (3)由以上计算所得到的电流最大值和最小值可知,电流的变化范围是0.25A~0.5A。

    【分析】利用电压和电阻的比值计算电流;结合串联电路电压规律计算分压,根据电压和电流的比值计算电阻;根据串联电路中滑动变阻器的最大和最小取值,结合分压计算最大和最小电流的大小。
    五、实验题
    21.【答案】 〔1〕两铅柱未被拉开
    〔2〕引力
    【解析】【解答】(1)将两个铅柱的底面削平、削干净,然后紧紧地压在一起,两铅柱就会结合起来,甚至下面吊一个钩码都不能把它们拉开。

    (2)观察现象可知,分子间存在相互作用的引力。
    【分析】〔1〕削平的铅块用力挤压,能结合到一起,不易分开;
    〔2〕分子间存在引力。

    22.【答案】 〔1〕0.3
    〔2〕1、2、3;在导体的材料、横截面积相同的情况下,导体的长度越长,导体的电阻越大;1、4、5;在导体的材料、长度相同的情况下,导体的横截面积越大,导体的电阻越小
    〔3〕在电路中串联一个定值电阻〔或小灯泡〕
    【解析】【解答】(1)图乙中电流表小量程分度值为0.02A,示数为0.3A。

    (2)三根完全相同的合金丝,横截面积不变,材料不变,串联的导体越多,导体的长度就越长,为了探究电阻的大小与长度的关系,应控制导体的材料和横截面积不变,所以,应该比照1、2、3次实验数据得出结论;从而得到结论:在导体的材料、横截面积相同的情况下,导体的长度越长,导体的电阻越大。
    在1、4、5实验中,将几个相同的导体并联起来,导体的材料、长度不变,并联的导体越多,导体的横截面积越大,由表中数据可知,横截面积越大时,电流越大,表示导体的电阻越小,所以得出的结论是:在导体的材料、长度相同的情况下,导体的横截面积越大,导体的电阻越小。
    (3)为了防止电流过大而损坏电池,根据欧姆定律可知,在电压U不变的前提下,应增大电路中电阻的大小,即在电路中串联一个定值电阻〔或小灯泡〕即可。
    【分析】〔1〕根据电流表的量程和指针位置,测量电流的大小;
    〔2〕探究电阻和导体长度的关系时,选择的电阻材料和横截面积相同,长度越长,电阻越大;探究电阻和导体横截面积的关系时,选择的导体材料和长度相同,且横截面积越大,电阻越小;
    〔3〕探究电阻的影响因素时,电流表和电阻串联使用,可以保护电流表和电源。

    23.【答案】 〔1〕
    〔2〕2;2.5
    〔3〕左;电压;2V
    〔4〕定值电阻断路
    〔5〕20Ω,30Ω,40Ω
    【解析】【解答】(1)原电路中,电压表和R被短路了,电阻应与变阻器串联,电压表与电阻并联,改正后如以下列图所示:


    (2)由 可得,电压表的示数为UR=IR=0.4A×5Ω=2V
    因串联电路两端电压等于各局部电压之和,所以滑动变阻器两端电压为U滑=U-UR=3V-2V=1V
    滑动变阻器接入电路的阻值为
    (3)根据串联分压原理可知,将定值电阻由5Ω改接成10Ω的电阻,电阻增大,其分得的电压增大。探究电流与电阻的实验中应控制电压不变,应保持电阻两端的电压不变,根据串联电路电压的规律可知应增大滑动变阻器分得的电压,由分压原理,应增大滑动变阻器连入电路中的电阻,所以滑片应向左端移动,这一过程中眼睛要一直观察电压表示数的变化,直到其示数为2V。
    (4)电流表无示数,说明电路故障为断路,电压表有示数,说明电压表的正负接线柱与电源两极相连,因此电路故障为定值电阻断路。
    (5)由(3)知,即定值电阻两端控制的电压为2V,根据串联电路电压的规律,变阻器分得的电压为U滑=3V﹣2V=1V
    电压表示数为变阻器分得电压的2倍,根据分压原理,当滑动变阻器的最大阻值20Ω连入电路时,对应的定值电阻最大值为R=2×20Ω=40Ω
    为了完成整个实验,他更换的定值电阻R的阻值不能大于40Ω,即20Ω,30Ω,40Ω的电阻,能继续完本钱实验探究。
    【分析】〔1〕探究电流和电阻关系时,电流表、滑动变阻器、电阻串联,电压表和电阻并联;
    〔2〕利用电流和电阻的乘积计算电压大小;根据串联电路的电压规律计算滑动变阻器的分压,结合电流计算滑动变阻器的取值;
    〔3〕电压表处的电阻变大时,为保持电压表示数不变,滑动变阻器的取值变大;
    〔4〕在串联电路中,电流表无示数,电压表有示数,电压表测量的位置断路;
    〔5〕根据电源电压和滑动变阻器的最大取值,再利用电压表的示数,计算电压表处所能利用了最大电阻值。

    六、计算题
    24.【答案】 〔1〕水的质量为6kg、水的比热容为4.2×103J/(kg·℃)、水温度的升高值为5℃,根据公式 ,那么水吸收的热量为
    答:实验时6kg的水吸收了1.26×105J的热量;

    〔2〕于地表植物接收太阳能的能力与水相等,可得每m2绿色植物每秒接收的太阳能为
    答:每m2绿色植物每秒接收的太阳能为1400J。
    【解析】【分析】〔1〕根据物体的比热容、质量和温度差的乘积,计算吸收热量的多少;
    〔2〕利用热量和面积、时间的关系,计算单位面积、单位时间的热量。
    25.【答案】 〔1〕解:由电路图可知,R1与R2并联,电流表A测干路电流,电流表A1测R1支路的电流;因并联电路中干路电流等于各支路电流之和,且两电流表指针的位置相同,所以,电流表A的量程为0~3A,分度值为0.1A,干路电流I=1.5A,电流表A1的量程为0~0.6A,分度值为0.02A,通过R1的电流I1=0.3A,因并联电路中各支路两端的电压相等,由 可得,电源电压
    答:电源电压U是9V。

    〔2〕因并联电路中干路电流等于各支路电流之和,所以通过电阻R2的电流
    R2的阻值
    答:R2的阻值为7.5Ω。

    〔3〕由题知,用电阻Rx替换电阻R1、R2中的一个,替换前后,只有一个电流表的示数发生了变化;假设用Rx替换电阻R1 , 那么电流表A1所在支路的电阻发生变化,电流表A1的示数会发生变化,同时干路电流也会发生变化,即电流表A的示数发生变化,不符合题意;因此只能是用Rx替换电阻R2;替换后电流表示数减少了0.2A,那么干路电流变为
    根据并联电路中干路电流等于各支路电流之和可知,此时通过Rx的电流为
    那么Rx的阻值
    答:Rx替换的是电阻R2 , 未知电阻Rx的阻值为9Ω。
    【解析】【分析】〔1〕在并联电路中,干路电流等于支路电流之和,结合电流表的位置选择量程,结合指针位置测量电流大小,利用电流和对应电阻的乘积计算电压,在并联电路中,支路电压等于电源电压;
    〔2〕根据干路电流和支路电流,计算其它支路电流大小,利用电压和电流的比值计算电阻;
    〔3〕根据电流的变化量计算支路电流,利用电压和电流的比值计算电阻。

    相关试卷

    2023-2024学年河北省唐山市古冶区九年级(上)期末物理试卷(含解析):

    这是一份2023-2024学年河北省唐山市古冶区九年级(上)期末物理试卷(含解析),共21页。试卷主要包含了单选题,多选题,填空题,作图题,实验探究题,计算题等内容,欢迎下载使用。

    河北省唐山市2023年九年级上学期物理期中考试试卷(附答案):

    这是一份河北省唐山市2023年九年级上学期物理期中考试试卷(附答案),共4页。试卷主要包含了单选题,多选题,填空题,实验题,计算题等内容,欢迎下载使用。

    河北省唐山市2023年九年级上学期物理期中考试试卷(附答案):

    这是一份河北省唐山市2023年九年级上学期物理期中考试试卷(附答案),共7页。试卷主要包含了单选题,多选题,实验题,填空题,计算题等内容,欢迎下载使用。

    欢迎来到教习网
    • 900万优选资源,让备课更轻松
    • 600万优选试题,支持自由组卷
    • 高质量可编辑,日均更新2000+
    • 百万教师选择,专业更值得信赖
    微信扫码注册
    qrcode
    二维码已过期
    刷新

    微信扫码,快速注册

    手机号注册
    手机号码

    手机号格式错误

    手机验证码 获取验证码

    手机验证码已经成功发送,5分钟内有效

    设置密码

    6-20个字符,数字、字母或符号

    注册即视为同意教习网「注册协议」「隐私条款」
    QQ注册
    手机号注册
    微信注册

    注册成功

    返回
    顶部
    Baidu
    map
