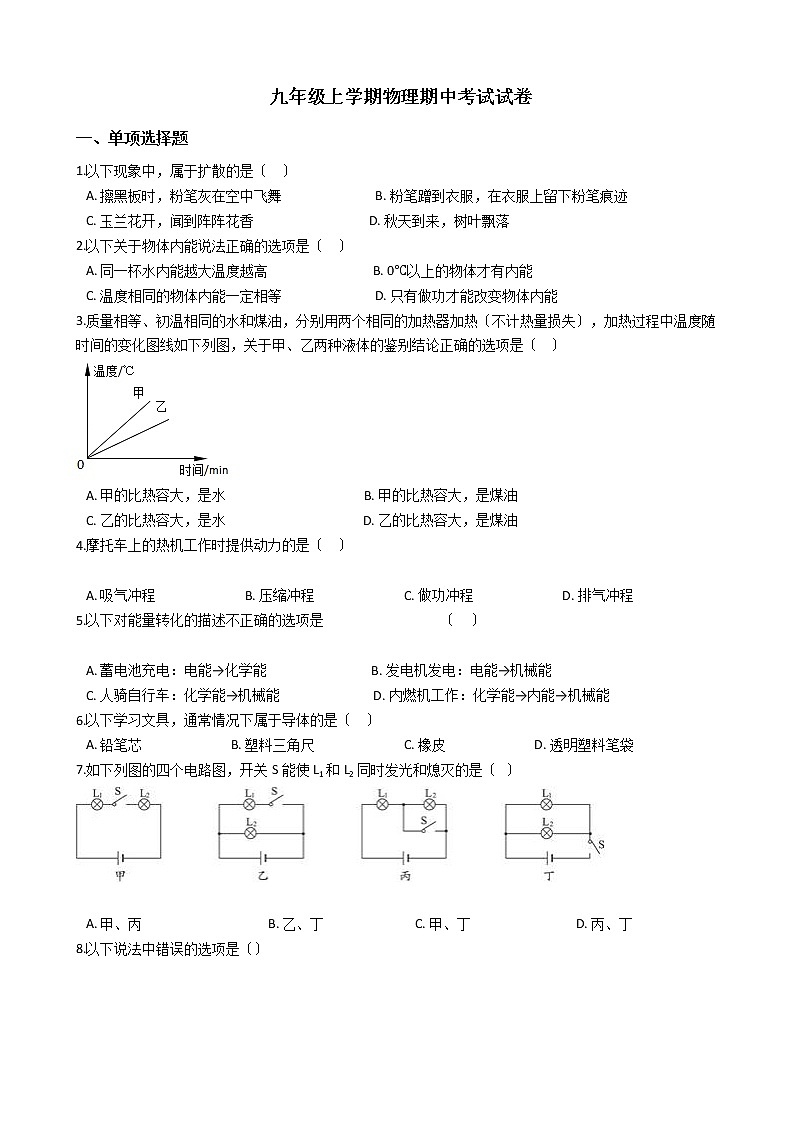

 九年级上学期物理期中考试试卷
一、单项选择题
1.以下现象中，属于扩散的是〔   〕
A. 擦黑板时，粉笔灰在空中飞舞                             B. 粉笔蹭到衣服，在衣服上留下粉笔痕迹
C. 玉兰花开，闻到阵阵花香                                    D. 秋天到来，树叶飘落
2.以下关于物体内能说法正确的选项是〔   〕
A. 同一杯水内能越大温度越高                                B. 0℃以上的物体才有内能
C. 温度相同的物体内能一定相等                             D. 只有做功才能改变物体内能
3.质量相等、初温相同的水和煤油，分别用两个相同的加热器加热〔不计热量损失〕，加热过程中温度随时间的变化图线如下列图，关于甲、乙两种液体的鉴别结论正确的选项是〔   〕

A. 甲的比热容大，是水                                           B. 甲的比热容大，是煤油
C. 乙的比热容大，是水                                           D. 乙的比热容大，是煤油
4.摩托车上的热机工作时提供动力的是〔   〕

A. 吸气冲程                           B. 压缩冲程                           C. 做功冲程                           D. 排气冲程
5.以下对能量转化的描述不正确的选项是                                     〔     〕

A. 蓄电池充电：电能→化学能                                B. 发电机发电：电能→机械能
C. 人骑自行车：化学能→机械能                             D. 内燃机工作：化学能→内能→机械能
6.以下学习文具，通常情况下属于导体的是〔   〕
A. 铅笔芯                           B. 塑料三角尺                           C. 橡皮                           D. 透明塑料笔袋
7.如下列图的四个电路图，开关S能使L1和L2同时发光和熄灭的是〔   〕


A. 甲、丙 　　                            B. 乙、丁                            C. 甲、丁　                            D. 丙、丁

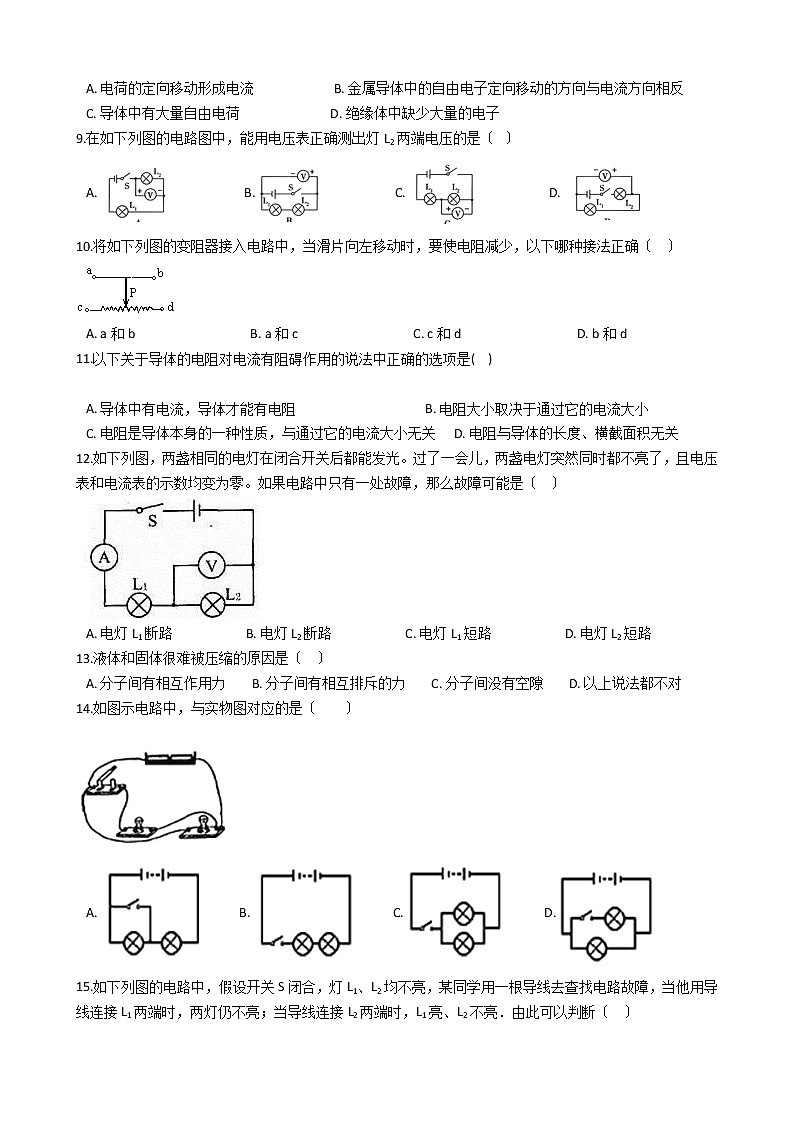

8.以下说法中错误的选项是〔〕
　

A. 电荷的定向移动形成电流                         B. 金属导体中的自由电子定向移动的方向与电流方向相反
C. 导体中有大量自由电荷                            D. 绝缘体中缺少大量的电子
9.在如下列图的电路图中，能用电压表正确测出灯L2两端电压的是〔  〕
A.                      B.                      C.                      D.
10.将如下列图的变阻器接入电路中，当滑片向左移动时，要使电阻减少，以下哪种接法正确〔   〕

A. a和b                                    B. a和c                                    C. c和d                                    D. b和d
11.以下关于导体的电阻对电流有阻碍作用的说法中正确的选项是(    )

A. 导体中有电流，导体才能有电阻                                        B. 电阻大小取决于通过它的电流大小
C. 电阻是导体本身的一种性质，与通过它的电流大小无关     D. 电阻与导体的长度、横截面积无关
12.如下列图，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路中只有一处故障，那么故障可能是〔   〕

A. 电灯L1断路                       B. 电灯L2断路                       C. 电灯L1短路                       D. 电灯L2短路
13.液体和固体很难被压缩的原因是〔   〕
A. 分子间有相互作用力        B. 分子间有相互排斥的力        C. 分子间没有空隙        D. 以上说法都不对
14.如图示电路中，与实物图对应的是〔　　〕


A.            B.            C.            D.

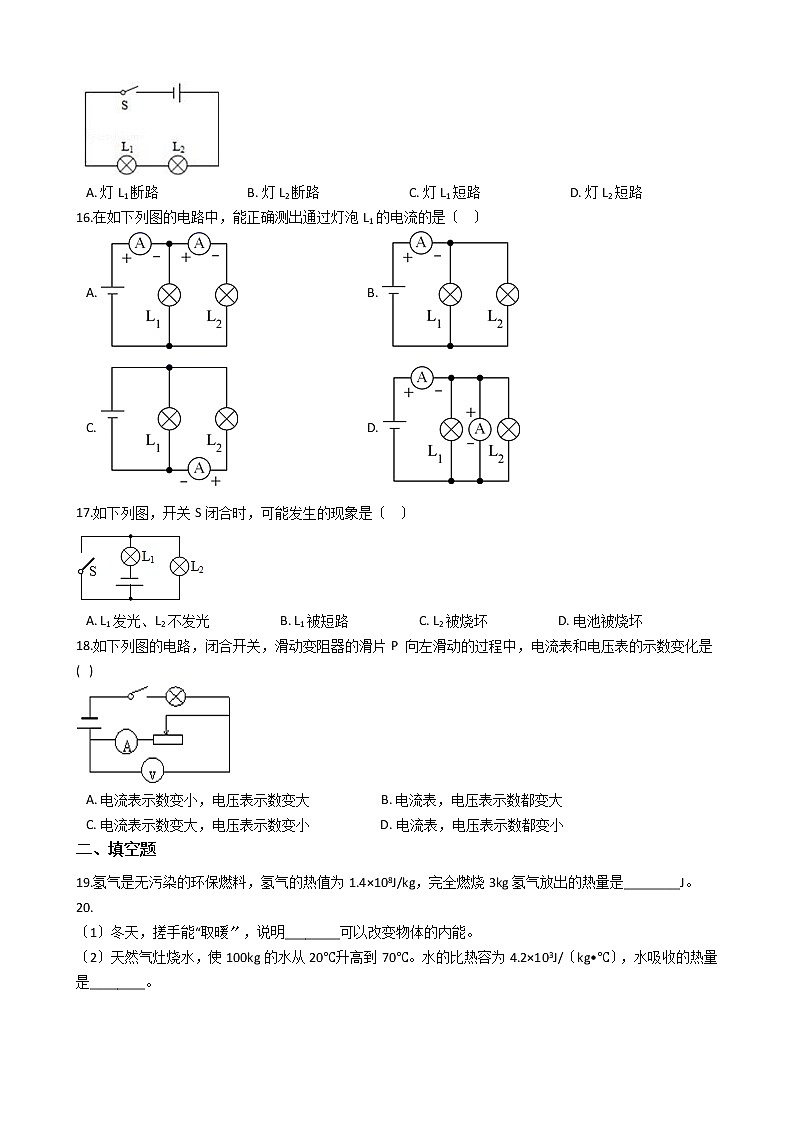

15.如下列图的电路中，假设开关S闭合，灯L1、L2均不亮，某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；当导线连接L2两端时，L1亮、L2不亮．由此可以判断〔   〕

A. 灯L1断路                           B. 灯L2断路                           C. 灯L1短路                           D. 灯L2短路
16.在如下列图的电路中，能正确测出通过灯泡L1的电流的是〔   〕
A.                                        B.
C.                                        D.
17.如下列图，开关S闭合时，可能发生的现象是〔   〕

A. L1发光、L2不发光                      B. L1被短路                      C. L2被烧坏                      D. 电池被烧坏
18.如下列图的电路，闭合开关，滑动变阻器的滑片P 向左滑动的过程中，电流表和电压表的示数变化是(   )

A. 电流表示数变小，电压表示数变大                      B. 电流表，电压表示数都变大
C. 电流表示数变大，电压表示数变小                      D. 电流表，电压表示数都变小
二、填空题
19.氢气是无污染的环保燃料，氢气的热值为1.4×108J/kg，完全燃烧3kg氢气放出的热量是________J。
20.
〔1〕冬天，搓手能“取暖〞，说明________可以改变物体的内能。
〔2〕天然气灶烧水，使100kg的水从20℃升高到70℃。水的比热容为4.2×103J/〔kg•℃〕，水吸收的热量是________。
21.通过A、B两个电路元件的电流与其两端电压的关系如以下列图所示。将A、B串联后接入电路，当通过的电流为0.2A时，A和B两端的总电压是________V。将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是________V。

22.如下列图，MN间电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω。当滑动变阻器滑片P处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，那么电源电压为________V，R1为________Ω。

23.如下列图，电流表的示数为________A。

24.如下列图的电路中，各个元件均能正常工作。当开关闭合后，电压表________示数，电流表________示数。〔选填“有〞“没有〞〕

25.分别在冷水和热水中同时注入一滴墨水，几秒钟后的现象如下列图，该现象说明：________，分子运动得越________，扩散进行得越快。

三、作图题
26.根据实物图，画出它的电路图。

四、实验题
27.为探究并联电路中电压的规律,实验室提供的器材有：干电池组(电压为3V)、电压表、多个小灯泡(规格不相同)、开关、导线假设干．

〔1〕请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯L1两端的电压．
〔2〕电路连接正确后进行实验,某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为________.根据这组数据，该小组就得出了并联电路中电压的规律．这样处理实验数据，得出结论，你认为实验的不妥之处是________．纠正后得到并联电路中的电压规律为________.
28.在“探究导体中的电流跟导体两端电压的关系〞实验中，小明利用定值电阻及相关器材进行实验，应当控制________不变，并根据记录的实验数据画出了该导体的I﹣U关系图象，如下列图。请根据图象归纳出导体中的电流跟导体两端电压的关系：当________一定时，________。

五、计算题
29.如下列图的电路，电源电压保持不变。闭合开关S1、S2 ， 电压表示数为3V，电流表示数为0.3A；断开S2后，电压表示数为2V。求：

〔1〕电源电压；
〔2〕电阻R2的阻值。

答案解析局部
一、单项选择题
1.【答案】 C
【解析】【解答】解：A、擦黑板时，粉笔灰在空中飞舞，粉笔灰是微小的物体颗粒，它的运动不是扩散现象．故A选项错误．
B、粉笔蹭到衣服，在衣服上留下粉笔痕迹，是粉笔的微小颗粒沾在衣服上．不是扩散现象．故B选项错误．
C、玉兰花开，玉兰花的香气分子扩散到空气中，人们闻到阵阵花香．故C选项正确．
D、秋天到来，树叶飘落，是树叶的运动，不是分子的运动，不是扩散现象．故D选项错误．
应选C．
【分析】微小物体的运动不是扩散现象，扩散现象说明分子不停地进行无规那么运动，分子的运动眼睛是看不到的．
2.【答案】 A
【解析】【解答】解：A、物体内能与温度有关，同一杯水内能越大温度越高，故A正确；
B、物体在任何温度下都具有内能，故B错误；
C、物体的内能与物体质量、温度、体积有关，温度相同的物体内能不一定相等，故C错误；
D、做功与热传递是改变物体内能的两种方式，故D错误；．
应选A．
【分析】〔1〕内能是指物体内部所有分子热运动的动能和分子势能的总和，内能与物体的温度和质量有关；〔2〕任何物体在任何温度都具有内能，在热传递过程中，高温的物体放出热量，内能减小；低温物体吸收热量，内能增加．
3.【答案】 C
【解析】【解答】如下列图，在某一定时间时，甲的温度的变化量比乙的温度变化量大，利用热量的计算公式Q＝cm△t 分析，甲的比热容小，是煤油，乙的比热容大，是水，C项正确。
故答案为：C。

【分析】比热容是描述物体吸放热能力的一个物理量，相同质量的物体吸收相同的热量，比热容大的物体温度升高的慢，相同质量的物体释放相同的热量，比热容大的物体温度降低的慢。
4.【答案】 C
【解析】【解答】做功冲程中将燃料燃烧产生的内能转化为机械能，为热机工作提供动力；故答案为：C.
【分析】解决此类问题一定要区分压缩冲程和做功冲程中的能量转化；在四冲程内燃机的做功冲程中，内能转化为机械能；在压缩冲程中，机械能转化为内能.
5.【答案】 B
【解析】【分析】A、给蓄电池充电时，蓄电池相当于用电器，将电能转化为化学能储存起来，故A正确；
B、发电机工作：机械能转化为电能，故B不正确；
C、人骑自行车：人体内的化学能转化为机械能，故C正确；
D、内燃机工作时，燃料的化学能转化为内能，内能做功转化为机械能，故D正确；
应选B。
【点评】此题通过四个实例考查了能量的转化，在做这类题时，我们要注意分析哪种能量增加了，哪种能量减少了，因为总是减少的这种能量转化为增加的那种能量。能量转化的过程都是有规律可循的，在平常的学习中要注意总结归纳。

6.【答案】 A
【解析】【解答】铅笔芯，主要成分是石墨，属于导体；塑料三角尺、橡皮、透明塑料笔袋都是绝缘体。
故答案为：A。

【分析】导电性良好的物体称为导体，金属、石墨、大地是导体；导电性很差的物体为绝缘体，橡胶、玻璃、塑料是常见的绝缘体。
7.【答案】 C
【解析】【解答】根据电路的组成、开关连接的位置分析对电灯的影响。A、开关串联在电路中可控制整个电路，能使L1、L2两盏灯同时发光和熄灭，符合题意；B、开关串联在L1这条支路上，只能使L1灯发光和熄灭的；不符合题意；C、开关闭合后，L2被短路，只有L1亮；D、开关在干路上，能使L1、L2两盏灯同时发光和熄灭，符合题意；两个灯泡能同时亮同时灭可能是串联也可能是并联。

应选C。
8.【答案】 D
【解析】
【分析】〔1)电路中要产生电流，它的两端必须要有电压．电压使导体中的自由电荷发生定向移动，从而产生电流．
〔2)电流的方向与负电荷的定向移动方向相反，如：金属导体中的电流，是由自由电子的定向移动形成的．那么它的电流就和自由电子的定向移动方向相反．
〔3)绝缘体内的电荷被束缚在极小的范围内，不能自由移动，而导体内的电荷能够自由移动称为“自由电荷〞．金属导电靠的是自由电子，酸碱盐溶液导电靠的是自由离子，所以导体容易导电，是由于导体具有大量的自由电荷．
〔4)导体和绝缘体内部都有大量的原子，原子由原子核和核外电子电子构成．
【解答】A、电流是电荷的定向移动形成的；此选项正确，不符合题意．
B、金属导体中的自由电子定向移动的方向与电流方向相反；此选项正确，不符合题意．
C、导体容易导电，是由于导体具有大量的自由电荷；此选项正确，不符合题意．
D、导体和绝缘体内部都有大量的电子，此选项错误，符合题意．
应选D．
【点评】此题考查了电流的形成、导体和绝缘体导电性不同的原因及电流的方向，是一道电学根底题．难度不大，有较强的综合性．
9.【答案】 A
【解析】【解答】A．电压表并联在 两端，测量 两端的电压，电流从电压表的正接线柱流入，从负接线柱流出，A符合题意；
B．电压表并联在 和 两个灯泡两端，测量两个灯泡两端的总电压，故 B不符合题意；
C．电压表并联在 两端，电流从电压表的负接线柱流入，从正接线柱流出，所以电压表的接线柱接反了，C不符合题意；
D．电压表并联在 两端，测量 两端的电压，D不符合题意．
故答案为：A

【分析】电压表并联在电路中，与谁并联就测量谁两端的电压。
10.【答案】 B
【解析】【解答】解：A、选择a和b时，滑动变阻器被短路．不符合题意．
B、选择a和c时，滑动变阻器接入了左半段，左移电阻变短，电阻变小．符合题意．
C、选择c和d时，滑动变阻器相当于定值电阻．不符合题意．
D、选择b和d时，滑动变阻器接入了右半段，左移电阻变长，电阻变大．不符合题意．
应选B．
【分析】滑动变阻器有四个接线柱，接入电路时选择上面一个，下面一个，接入电路的局部取决于下面的接线柱．左移电阻变小，电阻变短．
11.【答案】 C
【解析】【分析】解决此题的关键是知道导体的电阻是本身的属性,它跟导体的长度、横截面积和材料有关,与导体的两端电压和电流无关．
A、导体的电阻与电流无关,是本身的一个根本属性,不符合题意；
B、电阻大小取决于导体的长度、横截面积和材料,与电流无关,不符合题意；
C、电阻是导体本身的一种性质,与通过它的电流大小无关,符合题意；
D、电阻与导体的长度、横截面积有关,不符合题意；
应选C．
【点评】解决此类问题的关键是知道影响导体电阻的因素,知道导体的电阻是本身的属性．


12.【答案】 A
【解析】【解答】A、电灯L1断路，那么整个电路中都没有电流，灯都不亮，电表无示数．符合题意．
B、电灯L2断路．那么电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意．
C、电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意．
D、电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意．
故答案为：A．
【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．那么电路为断路，电路中无电流．
13.【答案】 B
【解析】【解答】正常情况下，分子之间的引力和斥力相等恰好平衡；液体和固体分子之间的空隙较小，被压缩时，分子之间的间距变小，分子之间的斥力变大，所以很难被压缩。
故答案为：B。

【分析】分子之间存在引力和斥力，例如相互压紧的两个铅块很难被拉开，肥皂泡的收缩都证明了引力的存在，物体很难被压缩，证明了分子间存在斥力。
14.【答案】 D
【解析】【解答】解：由实物电路图可知：电流从正极出发后，首先要分叉，一条流入开关和一只灯泡回到负极，另一条经过另一只灯泡回到负极，即两灯泡并联，开关只控制一条支路；由选项可知D符合，其它均不符合．

应选D．
【分析】根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置即可判断哪个图是正确的．
15.【答案】 B
【解析】【解答】闭合开关时两灯均不亮，说明电路中应有断路存在，用导线接L1两端时，两灯仍不亮说明开关或灯L2可能存在断路；而用导线接L2两端时，L2不亮而L1亮，说明电路导通，即L1及开关应是正常的，说明L2发生了断路。
故答案为：B。
【分析】用导线接L1两端时，两灯仍不亮说明开关或灯L2可能存在断路；而用导线接L2两端时，L2不亮而L1亮，说明电路导通，即L1及开关应是正常的，说明L2发生了断路。
16.【答案】 A
【解析】【解答】A．图中有两个电流表，一个测干路电流，另一个测L2的电流，根据并联电路电流规律可求出L1的电流，A符合题意；
B．图中电流表在干路中，测干路中的电流，不能测L1的电流，B不符合题意；
C．图中电流表与L2串联，测L2的电流，C不符合题意；
D．图中电流表的接法是错误的，应串联在电路中，D不符合题意。
故答案为：A。

【分析】电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
17.【答案】 A
【解析】【解答】由图知道，开关断开时，两灯泡串联连接，都会发光；闭合开关S后，L2被短路，所以L2不再发光，此时电路为L1的根本电路，所以，只有灯L1能继续发光。
故答案为：A。

【分析】闭合开关，电流不会留过右侧的灯泡L2 ， 而会流过左侧的开关，故灯泡L2不发光，灯泡L1发光。
18.【答案】 C
【解析】【解答】由图可知，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，当P向左滑动的过程中，滑动变阻器的阻值变小，电路中的电流变大，所以电流表示数变大，此时灯泡两端的电压变大，所以滑动变阻器两端的电压变小即电压表的示数变小．
故答案为：C

【分析】滑动变阻器滑片向做端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
二、填空题
19.【答案】 4.2×108
【解析】【解答】3kg的氢气完全燃烧放出的热量
【分析】结合氢气的质量，利用热值公式求解氢气释放的热量。
20.【答案】 〔1〕做功
〔2〕2.1×107J
【解析】【解答】(1)冬天搓手时，两手相互摩擦做功，机械能转化为内能，使手的内能增加、温度升高。(2)水吸收的热量Q吸＝cm〔t﹣t0〕＝4.2×103J/〔kg•℃〕×100kg×〔70℃﹣20℃〕＝2.1×107J
【分析】〔1〕做功可以改变物体的内能，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小；
〔2〕结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量即可。
21.【答案】 3；2
【解析】【解答】串联电路中各处的电流相等，通过A的电流为0.2A时，通过B的电流也为0.2A，由图像可知，A、B两端的电压分别为 ，
串联电路中总电压等于各分电压之和， A和B两端的总电压为 并联电路中各支路两端的电压相等，将A、B并联后接入电路中时，它们两端的电压相等，由图像可知，当通过B的电流为0.2A时，B两端的电压为2V，也是A两端的电压。

【分析】结合两个电阻的图像，利用欧姆定律求解电阻的阻值；两个电阻串联，电流相同，分得的电压与电阻成正比；两个电阻并联，电压相同。
22.【答案】 3；30
【解析】【解答】当滑动变阻器滑片P处于a端时，R1和滑动变阻器的最大阻值R2并联，根据欧姆定律 和并联电流特点I＝I1+I2可得
当滑片P处于ab中点时，R1和滑动变阻器的最大阻值 并联，根据欧姆定律 和并联电流特点I＝I1+I2可得
将R2＝20Ω代入①②两式可得U＝3V
R1＝30Ω

【分析】两个电阻并联，电压相同，假设电源电压和滑动变阻器的电压，结合电流数据利用欧姆定律求解电压和电阻即可。
23.【答案】 0.28
【解析】【解答】由图可知：1大格表示0.2A，1小格表示0.02A，所以电流表的示数为0.28A。
【分析】明确电流表的量程和对应的分度值，结合表盘的指针读数即可。
24.【答案】 有；没有
【解析】【解答】由于电压表的电阻很大，当它串联使用时，电路中的电流很小，故电流表的指针几乎不动，即电流表没有示数，但电压表是有示数的，接近于电源电压。
【分析】电流表相当于一根导线，电压表相当于开路，使得电路中电流几乎为零，并且电压表分得大局部电压。
25.【答案】 温度越高；剧烈
【解析】【解答】由图可知，墨水在热水中扩散得快，而热水的温度高于冷水，故说明温度越高，分子热运动越剧烈。
【分析】分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈。
三、作图题
26.【答案】 解：如下列图：

【解析】【解答】由实物图可知，从电源正极出发，然后电路分为两条支路，一路经开关S1、灯L2 ， 回到电源负极，另一路经电流表、灯L1、开关S2 ， 回到电源负极；由此可见，两灯泡并联，开关S1控制灯L2所在支路；开关S2控制灯L1所在支路，电流表测通过L1的电流；故电路图如下列图：


【分析】根据实物图去连电路图，分析元件的串并联关系，根据电流的方向连接即可。
四、实验题
27.【答案】 〔1〕
〔2〕2.6V；只做了一次实验，可能出现偶然性；并联电路的总电压与各支路两端电压相等
【解析】【解答】〔1〕灯L1、L2并联，要测量灯泡L1两端电压，电压表需与L1并联，因为干电池组电压为3V，那么选择0～3V量程，如下列图：
；〔2〕因为干电池组电压为3V，选择0～3V量程，那么对应的分度值为0.1V，根据指针所指位置可读出电压值为2.6V；利用实验得出实验结论的过程中，为了防止实验的偶然性，增加实验的可信度，换用不同规格的灯泡多测量几次并联电路两端的电压，才能进行归纳总结，这样得出的结论才更加准确．并联电路中的电压规律：并联电路两端的总电压和各支路两端的电压相等．

【分析】〔1〕电压表并联在电路中，与谁并联就测量谁两端的电压；
〔2〕结合电压表选择的量程和分度值，根据指针读数即可；为了使实验结论更具有普遍性，应该换不同规格的灯泡再进行试验；并联电路中各支路电压相等。
28.【答案】 导体电阻；导体电阻；通过导体的电流与其两端的电压成正比
【解析】【解答】导体中的电流跟导体两端电压和导体的电阻有关，根据控制变量法可知，在探究导体中的电流跟导体两端电压的关系实验中，应控制导体电阻不变。由图象可知，导体的I﹣U关系图象是正比例图象，由此可得结论：当导体电阻一定时，通过导体的电流与导体两端的电压成正比。
【分析】结合电阻的图像，利用欧姆定律求解电阻的阻值；电阻一定时，电流和电压成正比。
五、计算题
29.【答案】 〔1〕解：由图可知，当闭合开关S1、S2时，只有R1接入电路中，电压表测它两端电压，即电源电压，所以电源电压U＝3V。
答：电源电压为3V

〔2〕解：由欧姆定律可得，R1的阻值为
当断开S2后，两电阻串联，电压表仍测R1两端电压，电流表测电路中电流，由串联电路电流特点和欧姆定律可得，R2的电流为
由串联电路的电压特点可得，R2两端的电压为U2＝U﹣U1＝3V﹣2V＝1V
R2阻值为
答：R2阻值为5Ω。
【解析】【分析】〔1〕当闭合开关S1、S2时，电路中只有定值电阻R1 ， 那么定值电阻两端的电压为电源电压；
〔2〕利用欧姆定律求解流过电阻R1的电流，利用串联分压的规律求解定值电阻R2两端的电压，结合欧姆定律求解电阻。
