2021年河南省南阳市九年级上学期物理期中考试试卷

这是一份2021年河南省南阳市九年级上学期物理期中考试试卷，共14页。试卷主要包含了填空题，实验题，单项选择题，双选题，作图题，计算题等内容，欢迎下载使用。

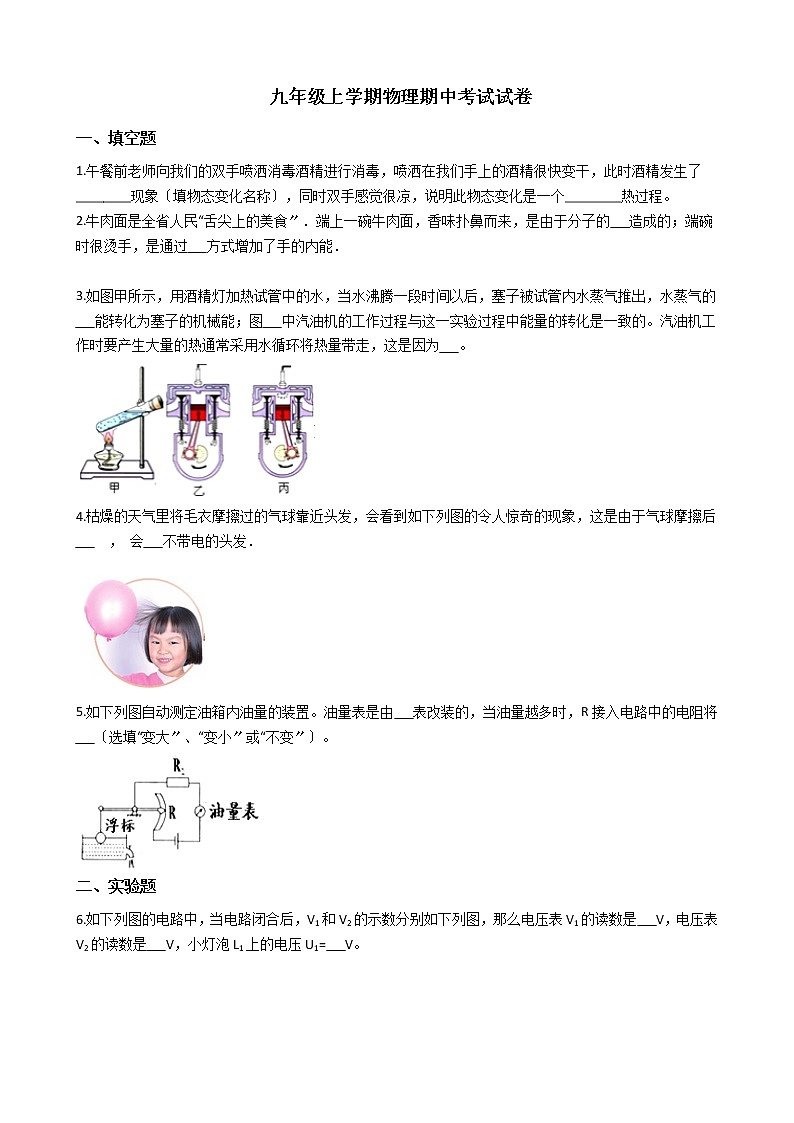

 九年级上学期物理期中考试试卷一、填空题1.午餐前老师向我们的双手喷洒消毒酒精进行消毒，喷洒在我们手上的酒精很快变干，此时酒精发生了________现象〔填物态变化名称〕，同时双手感觉很凉，说明此物态变化是一个________热过程。    2.牛肉面是全省人民“舌尖上的美食〞．端上一碗牛肉面，香味扑鼻而来，是由于分子的      造成的；端碗时很烫手，是通过      方式增加了手的内能． 3.如图甲所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出，水蒸气的      能转化为塞子的机械能；图      中汽油机的工作过程与这一实验过程中能量的转化是一致的。汽油机工作时要产生大量的热通常采用水循环将热量带走，这是因为      。  4.枯燥的天气里将毛衣摩擦过的气球靠近头发，会看到如下列图的令人惊奇的现象，这是由于气球摩擦后        ， 会      不带电的头发．  5.如下列图自动测定油箱内油量的装置。油量表是由      表改装的，当油量越多时，R接入电路中的电阻将      〔选填“变大〞、“变小〞或“不变〞〕。  二、实验题6.如下列图的电路中，当电路闭合后，V1和V2的示数分别如下列图，那么电压表V1的读数是      V，电压表V2的读数是      V，小灯泡L1上的电压U1=      V。  7.          〔1〕用相同的酒精灯分别对a、b两种液体〔质量相同〕加热，如图甲所示；根据测得的实验数据分别描绘出两种液体的温度随时间变化的图像如图乙所示。不计液体的热量散失，分别用ca、cb表示a、b两液体的比热容，那么ca________cb。〔选填“＞〞、“＜〞或“＝〞〕。实验中液体吸收热量多少是通过________观察来判断的，这个过程中应用的物理方法是________；  〔2〕某同学用如图丙装置测酒精的热值。加热前酒精灯的质量为m1  ， 加热一段时间后变为m2；烧杯中水的质量为M，水的初温t1  ， 末温t2  ， 水的比热容用c表示。用以上符号表达该同学测酒精热值的计算式是________。该同学测算发现，测量值比课本中的“标准值〞小很多，请你写一条产生该误差的原因：________ 。    8.小海和小梅一起做“探究并联电路中电流的规律〞实验．  位置ABC电流I/A0.300.240.54〔1〕图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是________〔选填“A〞“B〞或“C〞〕处的电流．    〔2〕请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“X〞，并用笔画线代替导线连接正确的电路．移动后电流表测量的是________〔选填“A〞“B〞或“C〞〕处的电流．    〔3〕测出A、B、C三处电流如表所示，由此得出初步结论________〔只写表达式〕．小梅指出：为了得出更普遍的规律，应当进行屡次实验．操作方法是：________．    9.物理兴趣小组练习使用滑动变阻器控制电路，如图1所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮  〔1〕按要求连接实物图1并在方框内画出相应的电路图；    〔2〕连接电路时开关应处于________状态，滑动变阻器的滑片应处于________〔A或B〕端；    〔3〕滑片P向左移动时，电流表示数变________，灯泡亮度________〔选填“变亮〞、“变暗〞或“不变〞〕；    〔4〕在某一测量瞬间发现电压表和电流表的示数如图3所示，那么电压表示数为________V，电流表示数为________A；    〔5〕如移动滑片P发现两表示数均比较小且不变，那么原因为________。    三、单项选择题10.祖国的大好河山一年四季都有别样的风景，其中包含的物理道理，表达错误的选项是〔　　〕            A. “春赏花〞闻到花香说明分子在无规那么运动
B. “夏避暑〞江河湖海中大量的水，其比热容大，温度变化小
C. “秋看叶〞霜降前后叶子会变色，霜的形或属于升华现象
D. “冬赏雪〞空气中的水蒸气凝华形成小冰晶，落下来就成了雪11.小叶同学用酒精灯对冰块加热，研究冰的熔化现象。图中，甲乙两条图线中的一条，是他依据实验数据绘制而成。m冰=0.1kg，c水=4.2×103J/(kgoC)，c冰=2.1×103J/(kgoC)。以下分析正确的选项是〔　　〕  A. 小叶绘制的是乙图线
B. 0~1min内冰块吸收的热量为2.1×103J
C. 1~3min内温度不变，说明冰块没有吸收热量
D. 如果酒精完全燃烧，酒精灯的加热效率可以到达100%12.有关温度，热量和内能的说法中，正确的选项是〔   〕            A. 0℃的物体没有内能                                            B. 温度高，物体的热量越多
C. 热量总是从内能大的物体向内能小的物体传递    D. 改变内能的两种方式是做功和热传递13.以下关于热现象说法正确的选项是〔   〕            A. 内燃机的做功冲程是将机械能转化为内能
B. 现代火箭用液态氢作燃料，是因为氢的比热容大
C. 高压锅是利用增大锅内气压来降低液体沸点工作的
D. 打气筒在打气时，筒壁发热主要是通过做功改变了内能14.如下列图，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是〔   〕            A.
B.
C.
D.15.连接如下列图电路，研究串联电路中电流的特点．实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是〔   〕A. 电流表的缘故        B. 灯泡L1和L2的电阻不同        C. 导线有电阻        D. 灯泡L1和L2在电路中的位置四、双选题16.如下列图是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S〔　　〕    ​​A. 甲表有示数，乙表没有示数
B. 再闭合开关S1  ， 甲表示数大于乙表示数
C. 再闭合开关S1  ， 甲表示数变大，乙表示数不变
D. 再闭合开关S1  ， 甲表示数变大，乙表示数变小17.如下列图的电路中，电源电压不变，当闭合开关S滑动变阻器的滑片P向右移动时，以下判断正确的选项是〔   〕  A. 电流表A示数变小，电压表示数变小                   B. 电流表A1电流变小，通过R2的电流也变小
C. 电流表A示数变小，电压表示数不变                   D. 通过R2的电流不变，电流表A1示数变小五、作图题18.根据电路图连接实物图 ​​19.在如图中，将电源、电流表、电压表三个元件符号正确填入电路的空缺处。要求：开关S闭合后R与L串联，且电压表测小灯L两端的电压。   六、计算题20.某中学为学生供应开水，用锅炉将100kg的水从25℃加热到100℃，燃烧了6kg的无烟煤。水的比热容是4.2×103 ，无烟煤的热值是3.4×107J/kg。求：    〔1〕锅炉内的水吸收的热量是多少？    〔2〕无烟煤完全燃烧放出的热量是多少？    〔3〕此锅炉的效率是多少？    21.如图〔a〕所示电路，V1、V2是两只相同的电压表．当闭合开关后．灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图〔b〕所示，指针刚好对准刻度线位置．那么：  〔1〕.求L1和L2两端的电压；    〔2〕.假设将L1和L2改接为图〔c〕所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时通过L2的电流和L2两端的电压．
答案解析局部一、填空题1.【答案】 汽化；吸   【解析】【解答】喷洒在我们手上的酒精很快变干，酒精由液态变成了气态，所以此时酒精发生了汽化现象。同时双手感觉很凉，说明汽化是一个吸热过程。
【分析】该题目考查的有关热的现象，物体状态发生变化时，会伴随着吸热和放热，其中液化、凝固、凝华放热，熔化、汽化和升华吸热，结合选项分析求解即可。2.【答案】 无规那么运动；热传递   【解析】【解答】解：端上一碗牛肉面，香味扑鼻而来，这时扩散现象，说明分子在不停做无规那么运动； 端碗时很烫手，手从碗上吸收了热量，是通过热传递方式增加了手的内能．故答案为：无规那么运动；热传递．【分析】不同的物质相互接触时，彼此进入对方的现象，叫扩散，扩散现象说明：分子在不停的做无规那么运动；分子永不停息的做无规那么运动；改变物体内能的方式有热传递和做功．此题考查了扩散现象、分子运动及热传递改变物体内能，相比照拟简单，属于根底题．3.【答案】 内；丙；水的比热容比较大，在质量相同、升高的温度相同时，水可以吸收更多的热量，降低发动机的温度   【解析】【解答】用酒精灯加热试管中的水，当水沸腾一段时间后，塞子被试管内水蒸气推出，水蒸气对塞子做功，将水蒸气的内能转化为塞子的机械能。 图乙中进气门、排气门关闭，活塞由下向上运动，是压缩冲程，图丙中进气门、排气门关闭，活塞由上向下运动，是做功冲程，将内能转化为机械能，汽油机的做功冲程与甲实验过程中能量的转化是一致的。汽车的散热器可用水做冷却剂，是因为水的比热容比较大，在质量相同、升高的温度相同时，水可以吸收更多的热量，降低发动机的温度。
【分析】内能对外做功时，转化为机械能；汽油机的做功冲程气门关闭，活塞下行，将内能转化为机械能；水的比热容较大，便于对物体降温。4.【答案】 带电；吸引   【解析】【解答】与毛衣摩擦过的气球靠近头发，会看到气球吸引头发，这是因为与毛衣摩擦过的气球摩擦起电，从而吸引不带电的头发．
【分析】不同物体间摩擦会带电，带电体可以吸引轻小物体。5.【答案】 电流；变小   【解析】【解答】由图可知油量表串联在电路中，因此是由电流表改装成的；当油量越多时，浮标上移会导致滑动变阻器的滑片下移，接入电路中的电阻变小。
【分析】电流表在电路中串联使用；根据滑片的移动判断电阻的变化。二、实验题6.【答案】 7；1.8；5.2   【解析】【解答】电压表V1和V2的示数分别如图乙所示，电压表V1的示数应当比V2的示数大，因此V1选用的是大量程0~15V，V2选用的是小量程0~3V。V1的示数显示的是电源电压U=7V，V2的示数显示的是L2两端的电压U2=1.8V，因此L1两端的电压
【分析】根据电压表的位置，结合串联电路电压规律，选择量程，结合指针位置测量电压。7.【答案】     〔1〕＜；加热时间；转换法
〔2〕；没有考虑在加热过程中热量的散失〔或酒精没有完全燃烧〕【解析】【解答】(1)a、b两种液体质量相同，吸收相同的热量时〔加热相同的时间〕，由图乙可知，a的温度升高幅度大，由 可知，a的比热容较小，b的比热容较大，那么ca＜cb；用相同的酒精灯加热相同时间，液体吸收热量相同，实验中液体吸收热量多少是通过加热时间观察来判断的，将控制液体吸收的热量相同转换为控制加热时间相同，这个过程中应用的物理方法是转换法。  (2)水吸收的热量 不考虑热损失时，酒精燃烧放出的热量 燃烧酒精的质量 酒精的热值 测量值比课本中的“标准值〞小很多，是因为没有考虑在加热过程中热量的散失〔或酒精没有完全燃烧〕。【分析】〔1〕质量和吸收热量相同时，温度变化越大， 吸热能力越小；对物体加热时间相同，物体吸热相等，利用加热时间表示吸收的热量，是转换法；
〔2〕根据物体的比热容、质量和温度差的乘积计算热量，再结合燃料的质量计算燃料的热值，由于存在热损失，计算的热值偏小。 8.【答案】     〔1〕C
〔2〕B
〔3〕IC=IA+IB；换用不同规格的灯泡，进行屡次实验【解析】【解答】〔1〕由图乙可知，经过L1L2的两股电流均经过电流表后再回到电源的负极，对照甲图可知，电流表测的是干路C点电流；  〔2〕原图中，电流表测量干路电流，将连接电流表正接线柱与灯L1左接线柱间的连线去掉，将电流表的负接线柱与灯L1的左接线柱之间连线，如下列图，改接后，电流表测通过L2的电流，即B的电流；〔3〕分析表中数据中，不难得出关系式：IC=IA+IB；为防止实验的偶然性，得出具有普遍性的结论，应换用不同规格的灯泡进行屡次实验．【分析】〔1〕探究并联电路的电流规律时，电流表和所测量的位置并联；
〔2〕当电流表串联在支路时，测量支路电流大小；
〔3〕通过实验得知，并联电路中，干路电流等于各支路电流之和；探究规律时，需要屡次实验探究普遍性。 9.【答案】     〔1〕
〔2〕断开；B
〔3〕大；变亮
〔4〕2.6；0.26
〔5〕滑动变阻器的下面两个接线柱同时接入电路【解析】【解答】(1)电路中电流约为0.5A，那么电流表可选择0～0.6A量程，电源为两节干电池，那么电压表可选择0～3V量程，滑动变阻器选择一上一下，且必须连接左下端接线柱，才能符合“滑片向左滑动时灯泡变亮〞的要求，实物图和电路图如以下列图所示：  (2)为了保护电路，要求在电路连接的过程中，开关必须是断开的。图中为了使滑动变阻器接入电路的阻值最大，应先使滑片P处于变阻器的最右端，即B端。(3)读图可知，当滑片P向左移动时，滑动变阻器接入电路的阻值变小，电路中的总电阻变小，那么电路中的电流变大，灯泡的亮度变亮。(4)根据图3可知，电压表量程为0～3V，分度值为0.1V，示数为0.26V；电流表的量程为0～0.6A，分度值为0.02A，示数为0.26A。(5)在使用滑动变阻器时，只有选用一上一下两个接线柱，滑动变阻器才具有调节作用。当同时选用下面两个接线柱时或同时选用上面两个接线柱时滑动变阻器不起调节作用，两电表的示数较小说明下面两个接线柱同时接入电路。【分析】〔1〕测量灯泡的电流和电压时，电流表和灯泡、滑动变阻器串联，电压表和灯泡并联；电流表和电压表正入负出；滑动变阻器要一上一下连接；根据实物图画出对应的电路图；
〔2〕连接电路时，开关断开，滑片在阻值最大处；
〔3〕滑动变阻器的电阻减小时，电流变大，灯泡变亮；
〔4〕根据电压表的量程和指针位置测量电压，结合电流表的指针位置测量电流；
〔5〕滑动变阻器连接两个下面的接线柱时，调节滑片电阻大小不变。 三、单项选择题10.【答案】     C【解析】【解答】A．由于分子是运动的，“春赏花〞闻到花香可以说明分子在运动，A正确，不符合题意； B．江河湖海中有大量的水，由于水的比热容大，在同样吸放热条件下水的温度变化小，所以“夏避暑〞，B正确，不符合题意；C．霜的形成是水由气态直接变为固态的过程，叫做凝华，C错误，符合题意；D．雪是由空气中的水蒸气遇冷凝华形成的小冰晶，D正确，不符合题意。故答案为：C。
【分析】气体直接变为固体是凝华现象，凝华放热。11.【答案】     A【解析】【解答】AB．0~1min内冰块温度由-5oC升高至0oC时，吸收的热量为 3min后冰全部变成水，当温度由0oC升高至5oC时，根据 由于 ， 那么 即加热时间应为2min，小叶绘制的是乙图线；A符合题意、B不符合题意；C．冰属于晶体，1~3min处于熔化阶段，吸收热量但温度不变，C不符合题意；D．即使酒精完全燃烧，酒精燃烧产生的热量必然有一局部消耗在空气中，加热效率不可能到达100%，D不符合题意。故答案为：A。
【分析】根据物体的比热容、质量和温度差的乘积计算热量的多少，当质量和吸收热量相同时，比热容越大，温度变化越小。12.【答案】 D   【解析】【解答】A．任何物体都有内能，0℃的物体也具有内能，A不符合题意； B．热量是过程量，不能说物体具有热量，B不符合题意；C．热量总是从高温物体传向低温物体，内能大的物体的温度不一定高，C不符合题意；D．改变内能的两种方式是做功和热传递，热传递是内能的转移，做功是能的转化，D符合题意。故答案为：D。
【分析】改变物体的内能有两种方式，一种是做功，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小，第二种是热传递，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加。13.【答案】 D   【解析】【解答】A．内燃机的做功冲程是将内能转化为机械能，A不符合题意； B．现代火箭用液态氢作燃料，是因为氢的热值大，B不符合题意；C．高压锅是利用增大锅内气压来升高液体沸点工作的，C不符合题意；D．打气筒在打气时，筒壁发热主要是通过做功改变了内能，D符合题意。故答案为：D。
【分析】做功冲程是将内能转化为机械能；不同燃料的热值不同；气压不同，液体的沸点不同；物体间摩擦可以改变内能。14.【答案】 C   【解析】【解答】A．图中电流只有一条路径，依次经过这两个灯，因此两个灯泡串联电路，A不符合题意； B．图中开关断开时，两灯组成串联电路，开关闭合时，灯L2被短路，B不符合题意；C．图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，C符合题意；D．图中开关闭合时，灯泡L2被短路，只有L1的简单电路，D不符合题意．故答案为：C．
【分析】用电器并列连接，是并联电路。15.【答案】 A   【解析】【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整，A符合题意.故答案为：A．【分析】掌握串联电路电流的特点：串联电路中电流处处相等，此题考查了串联电路中的电流规律，同时考查了电流表的使用，电流相同，假设电流表的量程不同，那么偏角不同，使用电流表前一定要进行调零．四、双选题16.【答案】     A,B【解析】【解答】解：A、先闭合开关S，电流从正极出发经开关S、甲电流表、灯泡L1回负极，电流表甲测L1的电流，那么甲表有示数，乙表无电流经过，故没有示数，故A正确；〔2〕再闭合S1  ， 两灯泡并联，电流表甲测干路电流，电流表乙测L2支路电流，电流表甲示数变大，甲表示数大于乙表示数，故B正确.因为S1断开时乙表的示数为0，再S1闭合时，乙表有示数，因此这个过程乙表的示数变大．故CD错误． 应选AB．【分析】分析清楚图示电路结构，明确各电路元件的连接方式，然后应用并联电路特点与欧姆定律分析答题．此题是一道电路动态分析题，分析清楚电路结构是正确解题的关键，分析清楚电路结构后应用并联电路特点与欧姆定律可以解题．17.【答案】 C,D   【解析】【解答】A．由电路图可知，R1与R2并联，电压表测电源的电压，电流表A测干路中的电流，电流表A1测R1的电流；电源的电压不变，滑片移动时，电压表的示数不变；并联电路中各支路独立工作、互不影响，滑片移动时，通过R2的电流不变；滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，根据欧姆定律可知，该支路的电流变小，即电流表A1示数变小；并联电路中干路电流等于各支路电流之和，干路电流变小，即电流表A的示数变小。故电流表A的示数变小，电压表的示数不变，A不符合题意； B．根据以上分析，电流表A1示数变小，通过R2的电流不变，B不符合题意；C．根据以上分析，电流表A示数变小，电压表示数不变，C符合题意；D．根据以上分析，通过R2的电流不变，电流表A1示数变小，D符合题意。故答案为：CD。
【分析】滑动变阻器滑片向右端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化，进而分析灯泡亮暗和电路功率的变化。五、作图题18.【答案】 解：如下列图：   【解析】【解答】解：原电路中，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：
【分析】根据电路图去连接实物图，分析元件的串并联关系，根据电流的方向连接即可。19.【答案】 解：如下列图：  【解析】【解答】假设左端空缺处是电压表，那么开关闭合后，电流流过R后，为了R与L串联，中间空缺处不能是电流表，那么只能是电压表，右边空缺处是电流表，这种情况下电压表并接在小灯L两端，测的是小灯L两端的电压，电流流过R后，会继续流过L，再流过电流表，回负极，R与L是串联的；这种元件符合摆放位置符合题意，答案如以下列图所示。
【分析】该题目考查的是电路图中常用的元件符号，平时注意记忆积累即可。六、计算题20.【答案】     〔1〕解：锅炉内的水吸收的热量为 答：锅炉内的水吸收的热量是3.15×107J；
〔2〕无烟煤完全燃烧放出的热量为 答：无烟煤完全燃烧放出的热量是2.04×108J；
〔3〕此锅炉的效率为 答：此锅炉的效率是15.44%。【解析】【分析】〔1〕根据比热容、质量和温度差的乘积，计算热量的多少；
〔2〕利用燃料的质量和热值的乘积计算热量；
〔3〕根据吸热的多少和总热的比值计算热效率。   21.【答案】 〔1〕解：由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压大于局部电路电压，由图b所示电压表可知，两电压表指针位置相同，那么电压表V1的量程为0～15V，示数为6V，电压表V2的量程为0～3V，示数为1.2V；那么灯L1两端两端电压为1.2V，灯L2两端电压U1=U﹣U2=6V﹣1.2V=4.8V
〔2〕解：由图c所示电路可知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，通过L2的电流：I2=I﹣I1=1.5A﹣1.2A=0.3A，灯L2并联在电源两端，电源电压为6V，那么L2两端电压为你6V【解析】【分析】〔1〕由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；根据电压表所测电路电压与指针偏转情况确定两电压表量程，读出其示数，然后求出两灯泡两端电压；〔2〕由图c所示电路可知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，由并联电路特点求出通过灯泡的电流、求出灯泡两端电压．
