2021年福建省南平市九年级上学期物理期中考试试卷

这是一份2021年福建省南平市九年级上学期物理期中考试试卷，共18页。试卷主要包含了单项选择题，填空题，简答题，作图题，实验题，计算题等内容，欢迎下载使用。

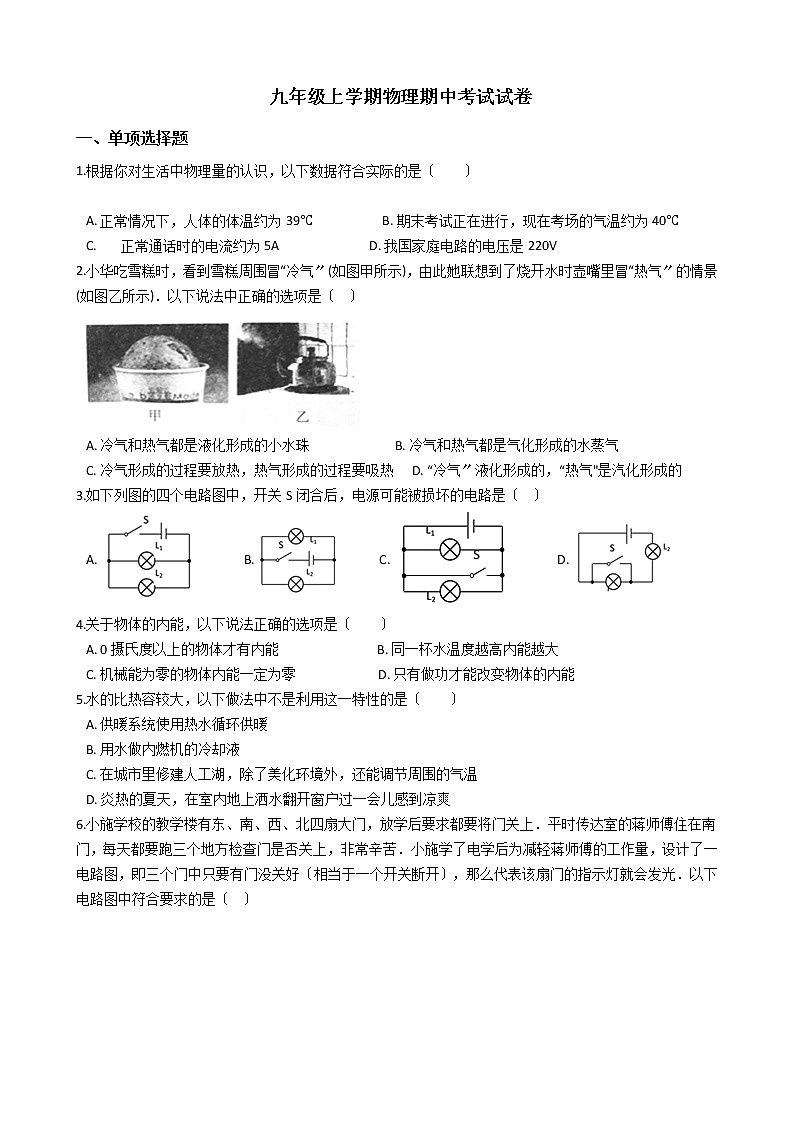

 九年级上学期物理期中考试试卷
一、单项选择题
1.根据你对生活中物理量的认识，以下数据符合实际的是〔　　〕

A. 正常情况下，人体的体温约为39℃                     B. 期末考试正在进行，现在考场的气温约为40℃
C.  正常通话时的电流约为5A                            D. 我国家庭电路的电压是220V
2.小华吃雪糕时，看到雪糕周围冒“冷气〞(如图甲所示)，由此她联想到了烧开水时壶嘴里冒“热气〞的情景(如图乙所示)．以下说法中正确的选项是〔   〕

A. 冷气和热气都是液化形成的小水珠                          B. 冷气和热气都是气化形成的水蒸气
C. 冷气形成的过程要放热，热气形成的过程要吸热     D. “冷气〞液化形成的，“热气"是汽化形成的
3.如下列图的四个电路图中，开关S闭合后，电源可能被损坏的电路是〔   〕
A.             B.             C.             D.
4.关于物体的内能，以下说法正确的选项是〔　　〕
A. 0摄氏度以上的物体才有内能                              B. 同一杯水温度越高内能越大
C. 机械能为零的物体内能一定为零                         D. 只有做功才能改变物体的内能
5.水的比热容较大，以下做法中不是利用这一特性的是〔　　〕
A. 供暖系统使用热水循环供暖
B. 用水做内燃机的冷却液
C. 在城市里修建人工湖，除了美化环境外，还能调节周围的气温
D. 炎热的夏天，在室内地上洒水翻开窗户过一会儿感到凉爽

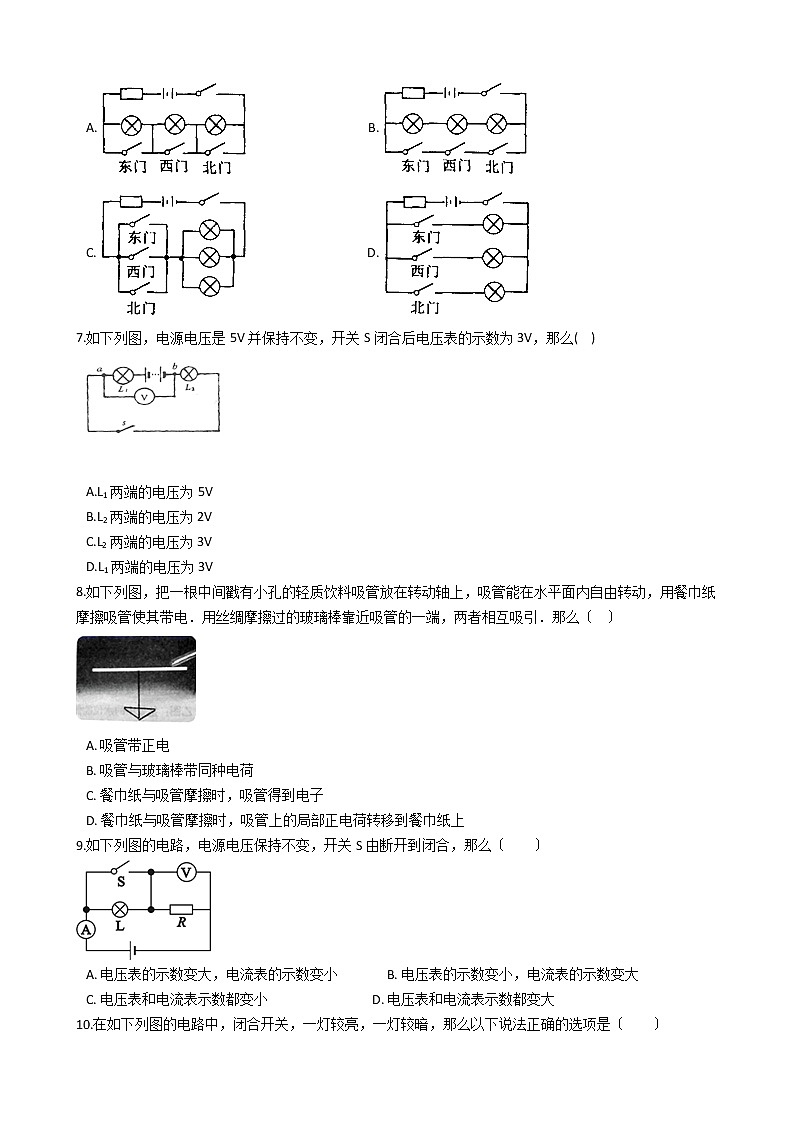

6.小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上．平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦．小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好〔相当于一个开关断开〕，那么代表该扇门的指示灯就会发光．以下电路图中符合要求的是〔   〕
A.                                       B.
C.                                       D.
7.如下列图，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，那么(    )


A.L1两端的电压为5V
B.L2两端的电压为2V
C.L2两端的电压为3V
D.L1两端的电压为3V
8.如下列图，把一根中间戳有小孔的轻质饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电．用丝绸摩擦过的玻璃棒靠近吸管的一端，两者相互吸引．那么〔   〕

A. 吸管带正电
B. 吸管与玻璃棒带同种电荷
C. 餐巾纸与吸管摩擦时，吸管得到电子
D. 餐巾纸与吸管摩擦时，吸管上的局部正电荷转移到餐巾纸上
9.如下列图的电路，电源电压保持不变，开关S由断开到闭合，那么〔　　〕

A. 电压表的示数变大，电流表的示数变小               B. 电压表的示数变小，电流表的示数变大
C. 电压表和电流表示数都变小                                D. 电压表和电流表示数都变大

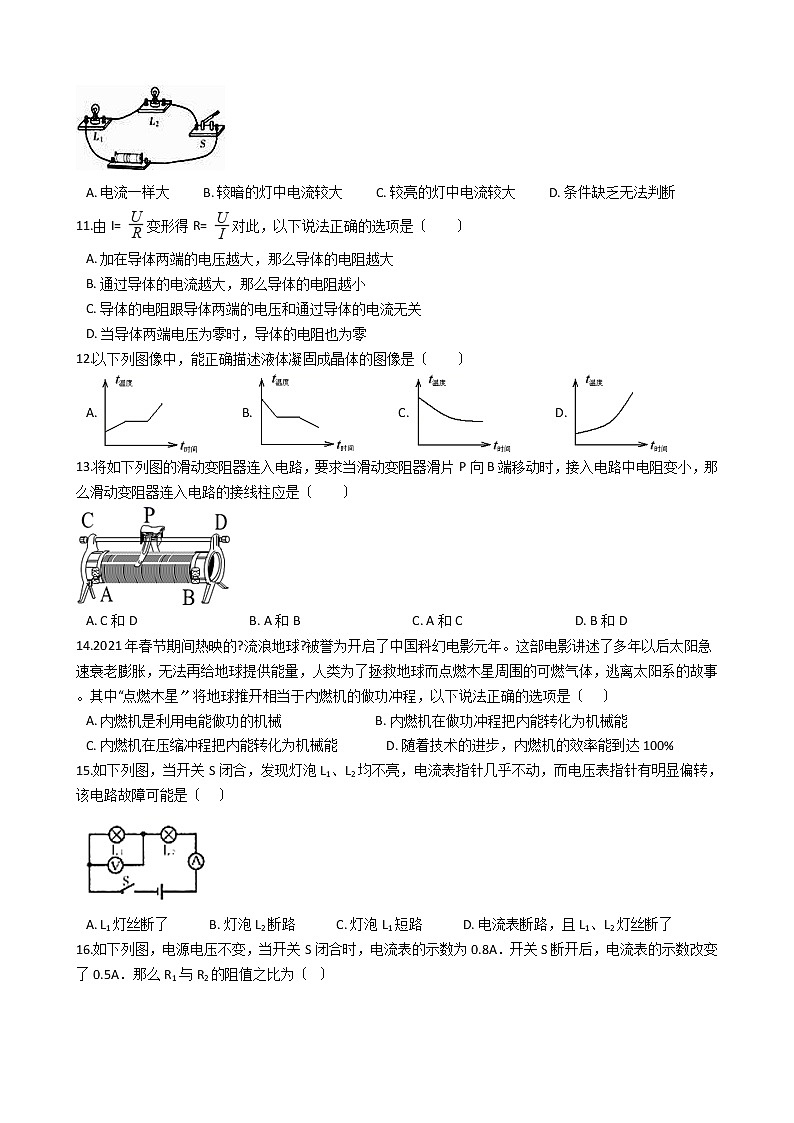

10.在如下列图的电路中，闭合开关，一灯较亮，一灯较暗，那么以下说法正确的选项是〔　　〕

A. 电流一样大          B. 较暗的灯中电流较大          C. 较亮的灯中电流较大          D. 条件缺乏无法判断
11.由I= 变形得R= 对此，以下说法正确的选项是〔　　〕
A. 加在导体两端的电压越大，那么导体的电阻越大
B. 通过导体的电流越大，那么导体的电阻越小
C. 导体的电阻跟导体两端的电压和通过导体的电流无关
D. 当导体两端电压为零时，导体的电阻也为零
12.以下列图像中，能正确描述液体凝固成晶体的图像是〔　　〕
A.              B.              C.              D.
13.将如下列图的滑动变阻器连入电路，要求当滑动变阻器滑片P向B端移动时，接入电路中电阻变小，那么滑动变阻器连入电路的接线柱应是〔　　〕

A. C和D                                   B. A和B                                   C. A和C                                   D. B和D
14.2021年春节期间热映的?流浪地球?被誉为开启了中国科幻电影元年。这部电影讲述了多年以后太阳急速衰老膨胀，无法再给地球提供能量，人类为了拯救地球而点燃木星周围的可燃气体，逃离太阳系的故事。其中“点燃木星〞将地球推开相当于内燃机的做功冲程，以下说法正确的选项是〔    〕
A. 内燃机是利用电能做功的机械                             B. 内燃机在做功冲程把内能转化为机械能
C. 内燃机在压缩冲程把内能转化为机械能               D. 随着技术的进步，内燃机的效率能到达100%
15.如下列图，当开关S闭合，发现灯泡L1、L2均不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是〔    〕

A. L1灯丝断了            B. 灯泡L2断路            C. 灯泡L1短路            D. 电流表断路，且L1、L2灯丝断了
16.如下列图，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．那么R1与R2的阻值之比为〔  〕

A. 13：5                                   B. 3：5                                   C. 5：3                                   D. 5：13
二、填空题
17.在空中喷洒干冰是一种人工降雨的方法，用飞机在高空喷洒干冰，干冰进入云层后迅速      〔填物态变化名称〕成为气体，并从周围吸收大量的热，空气温度急剧下降，使空气中水蒸气      〔填物态变化名称〕成小冰晶，这些冰晶逐渐变大而下降，遇暖气流后吸收热量而      〔填物态变化名称〕为雨滴落到地面。
18.“汽车不但要吃油,有时也要喝水〞,发动机开始工作一段时间后，水箱中水的内能会增加，这是通过       方式来改变内能的。
19.某导体两端加6V的电压时，通过导体的电流为0.3A，导体的电阻为      Ω；当该导体两端的电压变为9V时，导体中的电流为      A；当该导体两端的电压变为零时，导体的电阻为      Ω。
20.电视机的遥控器由两节干电池串联供电，其工作电压为      V。电视机的荧光屏上常常带有灰尘，这是因为电视机工作时，荧幕上带有      而具有了吸引轻小物体的性质。
21.有一电阻为20Ω的电灯，在正常工作时它两端的电压为8V。但是我们手边现有的电源电压是20V，要把电灯接在这个电源上，需要给它      联一个电阻，电阻的阻值为      Ω。
22.如以下列图是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A 、B 、 C和报警电路组成．当小偷把物品搬离展示台时，金属片B 在弹力作用下与金属片AC 分开，这时灯      电铃       ．

23.在如图圆圈中填上适宜电表的符号，使两灯都能都发光。

三、简答题
24.十一国庆期间，小明家要来客人，妈妈叫小明提前从冰箱把肉拿出来。小明将肉取出发现外表有一层白粉，放在桌子上就去玩了，过了一会儿他经过桌边，发现肉上白粉不见了，有了许多水珠。
〔1〕请用所学知识解释肉上白粉、水珠是怎么出现的？
〔2〕小明询问妈妈，知道了使用冰箱节约用电的一些方法，请你也说出冰箱节电的一种方法。
四、作图题
25.如图观察手电筒结构图，在虚线方框内画出对应的电路图。

五、实验题
26.如以下列图1是小明在研究水沸腾时的实验装置图。

〔1〕如图1所示装置，他们测出的水温将偏________〔选填“高〞或“低〞〕；
〔2〕安装实验器材时应按照________〔选填“自上而下〞或“自下而上〞〕的顺序进行；
〔3〕小丽观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图2〔a〕、〔b〕所示，那么图________〔选填“〔a〕〞或“〔b〕〞〕是水沸腾时的情况。烧瓶中的水沸腾后，停止对水加热，水停止沸腾，这说明________；
〔4〕小华和小杰虽然选用的实验装置相同，但加热到水开始沸腾的时间不同，他们绘制的水的温度随时间变化图象如图3所示，a、b两种图象不同的原因是水的________不同；
〔5〕取走酒精灯，将装有海波的大试管放入上面实验的热水中〔如图4〕。根据温度计A和B的示数，绘制了海波和热水的温度随时间变化的图象〔如图5〕。由图象可知，在第8min时，大试管内的海波处于________态〔选填“固〞、“液〞或“固液共存〞〕，海波是________〔选填“晶体〞或“非晶体〞〕。
27.利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系〞。操作如下：

〔1〕在两烧杯中分别装入初温度相同且________相等的沙子和水。
〔2〕用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，其示数为________℃。根据实验数据绘制成温度与时间的关系图象，如图丙所示；
〔3〕实验中，是通过比较________来间接反映沙子和水吸收的热量；
〔4〕分析图象可知，对于质量相等的沙子和水，升温较快的是________；假设使两者升高相同的温度，那么________吸收的热量较多，由此可见，________的比热容较大。
28.如下列图，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同

〔1〕该实验是通过观察________的示数间接比较导线电阻的大小。
〔2〕选用导线a、b分别接入电路中，是为了探究电阻大小跟导体________的关系。
〔3〕选用导线b、c分别接入电路中，是为了探究电阻大小跟导体________的关系。
〔4〕选用导线________分别接入电路中，是为了探究电阻大小跟导体的横截面积的关系。
29.在探究电流与电压关系的实验中，同学们设计了如下三种电路：

〔1〕甲同学认为图2电路比图1电路好，理由是：________。乙同学认为图3电路比图2电路更好，理由是图3电路便于屡次实验。
〔2〕乙同学利用图3电路〔其中电阻R＝5Ω〕完成了本实验，测得数据如下分析表格数据，可得出的结论是________。
实验次数
电压U/V
电流I/A
电压/电流
1
1
0.2

2
2
0.4

3
4
0.8

〔3〕实验操作过程中，丙同学发现滑动变阻器损坏，但经过思考后利用图2电路最终也完成了屡次实验，该同学的做法是________。
30.在测量阻值约为5Ω的定值电阻Rx的实验中，小明用如图甲所示的器材进行实验，电源电压保持不变。

〔1〕如图甲所示，在图中用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。
〔2〕小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是________和________。
〔3〕在实验中出现：电流表有示数，电压表示数为0的现象，其故障可能是______
A.电流表的正、负接线柱接反
B.电压表的量程选小了
C.电阻Rx发生了短路
D.把滑动变阻器下端两接线柱连入电路
〔4〕改正错误后，小明改变Rx两端的电压和电流。两次测得的电阻值分别为R1＝5.1Ω，    R2＝5.3Ω．第三次测量时，电压表的示数为1.5V，电流表的示数如图乙所示，那么R3＝________Ω，实验测得值应为Rx＝________Ω。〔结果保存一位小数〕
〔5〕小红在实验室所提供的器材中选择适宜的器材，设计如下电路测出该电阻的值。如图丙所示三个电路中，R0为阻值的定值电阻，不能测出未知电阻Rx的电路是________。

六、计算题
31.太阳能热水器是把太阳能转化为内能的设备，某热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内，将热水器中质量为100kg、初温为20℃的水温度升高到40℃。求：
〔1〕热水器中的水吸收的热量Q；[水的比热容c＝4.2×103J/〔kg•℃〕]
〔2〕热水器的效率η；
〔3〕假设改用煤来加热这些水，需要完全燃烧多少千克煤？〔煤的热值q＝2.9×107J/kg，假设煤燃烧放出的热量全部被水吸收〕
32.如下列图，电源电压不变， R2的电阻为 。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：

〔1〕R1的电阻；
〔2〕电源电压。
33.如下列图是一个灯泡和一个定值电阻的I﹣U图象，根据图象所给信息计算：

〔1〕如果将灯泡和定值电阻并联，接在恒定电压为6V的电源两端，求此时灯泡的电阻和定值电阻的阻值；
〔2〕如果将灯泡和定值电阻串联，接在恒定电压为6V的电源两端，求此时灯泡两端电压。

答案解析局部
一、单项选择题
1.【答案】 D
【解析】【解答】解：A、正常情况下，人的体温在37℃左右，变化幅度很小．故A不符合实际；

B、教室内的温度在20℃～30℃之间，所以考场的气温约不可能到达40℃．故B不符合实际；
C、 正常通话的电流不超过350mA=0.35A．故C不符合实际；
D、我国家用电器的额定电压为220V，因为我国家庭电路电压为220V．故D符合实际．应选D．
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个
2.【答案】 A
【解析】【解答】吃雪糕时，看到雪糕周围冒“冷气〞，即是由于空气中的水蒸气遇到较冷的雪糕时，液化而成的小水滴，这一过程放出热量；而烧开水时壶嘴里冒“热气〞，是由于从壶中热水汽化成的高温水蒸气遇到外界较冷的空气液化而成的小水滴，这一过程放出热量．故“冷气〞和“热气〞本质是相同的，但水蒸气的来源不同，前者来源于空气中、后者是由热水汽化生成的．
故答案为：A.

【分析】气体遇冷变为液体，是液化现象。
3.【答案】 C
【解析】【解答】AB、开关闭合后，两灯泡并联，电路正常；C. 开关闭合后，导线将电源两极直接连在一起，即电源短路，故会损坏电源；D. 开关闭合后，L1被短路，电路为L2的根本电路。
故答案为：C.

【分析】逐个分析电路图可知，电源短路时会损坏电源，电源短路即不经用电器直接和把电源两极相连.
4.【答案】 B
【解析】【解答】A．任何温度的物体都具有内能，A不符合题意；
B．同一杯水，质量不变，那么温度越高，分子热运动越剧烈，内能越大，B符合题意；
C．任何物体在任何情况下都有内能，内能大小与物体机械能大小无直接关系，C不符合题意；
D．做功和热传递都可以改变物体的内能，D不符合题意。
故答案为：B。

【分析】物体的内能和温度、质量、状态有关；改变内能的方式有做功和热传递。
5.【答案】 D
【解析】【解答】A．由于水的比热容较大，当降低相同温度时，释放热量更多，那么可用于供暖系统，A不符合题意；
B．由于水的比热容较大，当升高相同温度时，可吸收更多的热量，因此可用于内燃机的冷却液，B不符合题意；
C．修建人工湖后，相比于周围，水升温可吸收更多热量，降温可放出更多热量，因此可起到调节周围气温的作用，C不符合题意；
D．夏天洒水开窗降温，是利用了液体蒸发吸热的原理，D符合题意。
故答案为：D。

【分析】水的比热容较大，便于对物体降温，或供暖；洒水降温，利用了蒸发吸热。
6.【答案】 A
【解析】【解答】解：在A中，当开关全部闭合时，三个灯泡全部被短路，不发光，当东、西、北有一个开关断开，该灯被接通发光，两个开关断开，就是两个灯发光，依此类推，故A符合题意．
在B中，东、西、北门有一个开关断开，不影响灯泡的发光，都闭合时，三个都不发光，断开东、西、北门任何一个开关，灯泡都正常发光，故B不合题意．
在C中，断开东、西、北门任何一个开关，都不影响三个灯泡正常发光，故C不和题意．
在D中，断开东、西、北门任何一个开关，与其相连的灯泡都不发光，与题意相反．
应选A．
【分析】当一个开关断开时，与该开关相连的灯泡发光，开关闭合时，灯泡不发光，根据此原理对各答案逐一分析．
7.【答案】 C
【解析】【分析】

电压表并联在L2两端，故测L2的电压，为3V，串联电路中各局部的电压之和为电源电压，故L1的电压为2V．
应选C．
8.【答案】 C
【解析】【解答】AB、丝绸摩擦过的玻璃棒带正电；玻璃棒能吸引吸管，说明玻璃棒与吸管带有异种电荷，AB不符合题意；
CD、用餐巾纸摩擦吸管时，餐巾纸失去电子带正电，吸管得到了电子带负电，C符合题意，D不符合题意；
故答案为：C

【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体，结合题目给出的小球之间的相互作用分析即可。材料对电荷的束缚能力越强，越容易得到电子带负电，材料对电荷的束缚能力越弱，越容易失去电子带正电。
9.【答案】 D
【解析】【解答】当开关S断开时，电路为小灯泡与定值电阻串联电路，此时电压表测定值电阻两端电压，当开关S闭合后，灯泡被短路，电路仅有定值电阻接入，总电阻变小，那么由欧姆定律可得，总电流变大，电流表示数变大，此时电压表测电源电压，那么电压表示数也变大，D符合题意，ABC不符合题意。
故答案为：D。

【分析】在串联电路中，局部电阻短路，电路中电流变大，其它位置分压变大。
10.【答案】 A
【解析】【解答】由电路图可知，两灯泡串联，因为串联电路中各处的电流相等，所以通过两灯泡的电流相等。
故答案为：A。
【分析】由电路图可知，两灯泡串联，根据串联电路的电流特点可知通过两灯泡的电流关系即可得出答案。
11.【答案】 C
【解析】【解答】电阻是导体的一种特性，与所加电压和流过导体的电流大小无关，与自身的材料、长度、横截面积等有关，C符合题意，ABD不符合题意。
故答案为：C。

【分析】导体的电阻是特性，和电压、电流无关。
12.【答案】 B
【解析】【解答】A．固体吸收热量，温度升高到达一定温度，不断吸收热量，温度不变，符合晶体熔化特点，这是晶体的熔化图像，A不符合题意；
B．液体温度降低到一定温度，不断放热，温度保持不变，符合晶体凝固特点，是晶体凝固的图像，B符合题意；
C．液体不断放出热量，温度不断降低，符合非晶体的凝固特点，是非晶体的凝固图像，C不符合题意；
D．固体不断吸收热量，温度不断升高，符合非晶体的熔化特点，是非晶体的熔化图像，D不符合题意。
故答案为：B。

【分析】晶体凝固时，温度是下降趋势，凝固时温度保持不变。
13.【答案】 D
【解析】【解答】滑动变阻器连接应满足“一上一下〞，由于要求滑片P向B端移动时，接入电路中电阻变小，那么滑动变阻器下端接B，上端接C、D均可，D符合题意，ABC不符合题意。
故答案为：D。

【分析】连接滑动变阻器时一上一下，滑片远离下面的接线柱时电阻变大。
14.【答案】 B
【解析】【解答】A．内燃机是利用内能来做功的机器，A不符合题意；
B．做功冲程高温高压燃气推动活塞向下运动，将内能转化为机械能，B符合题意；
C．压缩冲程活塞向上运动，压缩气体对气体做功，将机械能转化为内能，C不符合题意；
D．内燃机机在工作时，废气会带走一局部热量、燃料不可能完全燃烧、克服部件之间的摩擦会消耗能量等，所以热机的效率不可能到达100%，D不符合题意。
故答案为：B

【分析】做功冲程中将内能转化为机械能。
15.【答案】 A
【解析】【解答】由图可知灯泡L1、L2串联，假设当开关S闭合，发现灯泡L1、L2均不亮，电流表指针几乎不动，说明电路存在断路，而电压表指针有明显偏转，说明电压表到电源两极是通的，所以可能是L1灯丝断了。B、C、D项不符合题意，A项符合题意。
故答案为：A

【分析】在串联电路中，电压表有示数，电流表无示数，电压表测量的位置电阻变大。
16.【答案】 C
【解析】【解答】开关S断开时电路为R1的简单电路，当开关S闭合时两电阻并联，电流表测干路电流；∵并联电路中各支路独立工作、互不影响，∴开关S断开后，通过R1的电流不变，改变的电流是通过R2的电流即I2＝0.5A，∵并联电路中干路电流等于各支路电流之和，∴通过R1的电流： ，
∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得： 。
故答案为：C。

【分析】分析电路结构，两个电阻为并联关系；结合并联电路电流、电压规律和欧姆定律分析求解两个电阻的阻值。
二、填空题
17.【答案】 升华；凝华；熔化
【解析】【解答】人工降雨是通过喷洒干冰，干冰在云层中会迅速升华吸热，使周围温度急剧下降，从而使得空气中的水蒸气遇冷放热，凝华形成小冰晶，小冰晶逐渐变大下落，遇暖气流后吸热熔化，形成小水珠落下。
【分析】固体直接变为气体是升华现象；气体直接变为固体是凝华现象；固体变为液体是液化现象。
18.【答案】 热传递
【解析】【解答】汽车发动机工作过程中，不可防止地产生很多热量，这些热量如不及时带走会影响机器的正常工作，发动机工作过程中产生的热量传递到水，使水的内能增加，这是通过热传递的方式改变内能的。
【分析】温度不同的物体间，通过热传递改变内能。
19.【答案】 20；0.45；20
【解析】【解答】由欧姆定律可求导体电阻为
当电压变为9V时，导体中的电流为
导体电阻大小与所加电压大小无关，与材料、长度、横截面积有关，故当该导体两端的电压变为零时，导体的电阻依然为20Ω。

【分析】利用电压和电流的比值计算电阻；根据电压和电阻的比值计算电流；电阻是导体的特点，和电压无关。
20.【答案】 3；电荷
【解析】【解答】一节新干电池电压为1.5V，两节串联那么电压为3V。
电视屏幕由于带有电荷，带电物体具有吸引轻小物体的性质，因此会吸引灰尘。

【分析】根据电池的电压分析电源电压；带电物体具有吸引轻小物体的性质。
21.【答案】 串；30
【解析】【解答】由于现有电源电压高于电灯正常工作时的电压，为使电灯正常工作，那么根据串联分压可知，应串联一个电阻，分走12V电压即可。
由于串联电流相等，那么串联电阻电流等于小灯泡正常发光时的电流，即
那么可求串联电阻阻值为

【分析】串联电路总电压等于各用电器电压和；利用电压和电阻的比值计算电流，结合分压和电流的比值计算电阻。
22.【答案】 亮；响
【解析】【解答】当小偷把物品搬离展示台时．金属片B在弹力作用下与金属片AC分开时，灯泡和电铃串联，此时灯亮铃响
【分析】用电器串联，能工作，导线和用电器并联，用电器被短路，不能工作。
23.【答案】
【解析】【解答】由图知，闭合开关，中间的电表与灯泡串联，所以是电流表，下面的电表与下面的灯泡并联，所以是电压表，电路图如下：


【分析】电流表使用时，和用电器串联；电压表和用电器并联。
三、简答题
24.【答案】 〔1〕白粉是空气中的水蒸气遇到冻肉放热凝华而成的；水珠是固态的冰晶熔化和空气中的水蒸气遇到冻肉放热液化而成的。
〔2〕冰箱节电措施有：将热的饭菜放凉后再放进冰箱、减少开冰箱门的次数等。
【解析】【分析】〔1〕气体变为固体是凝华现象，气体变为液体是液化现象；
〔2〕冰箱节能方法有： 将热的饭菜放凉后再放进冰箱、减少开冰箱门的次数等。
四、作图题
25.【答案】
【解析】【解答】由实物图可知，手电筒主要由电池、导线、开关、灯泡串联而成，故作图如下：


【分析】根据用电器的结构，画出对应的电路图。
五、实验题
26.【答案】 〔1〕高
〔2〕自下而上
〔3〕〔a〕；液体沸腾需要吸热
〔4〕质量
〔5〕固液共存；晶体
【解析】【解答】〔1〕 使用温度计测量水的温度时，玻璃泡不能与烧杯底接触，因为加热过程中，烧杯底的温度高于水的温度，玻璃泡碰到烧杯底，测得的水温会偏高。

〔2〕 安装实验器材应该按自下而上的顺序进行，才能确保烧杯用酒精灯外焰加热，温度计玻璃泡浸没于水中且不碰到烧杯底。
〔3〕  水沸腾时，上下水温相同，气泡在上升过程中，所受压强变小，体积膨胀，故〔a〕图可以反映水沸腾时的情况；停止加热，水就停止沸腾，说明水的沸腾需要吸收热量。
〔4〕 a、b两种图象的倾斜程度不同，说明两种情况下水的升温快慢不同，是因为水的质量不同。
〔5〕 由图象可知，从第5min到第10min，是海波的熔化过程，海波的温度不变，所以海波是晶体，第8min时正在熔化，处于固液共存态。
【分析】〔1〕温度计的玻璃泡接触容器底时，测量的温度偏高；
〔2〕探究加热实验时，组装器材从下到上；
〔3〕水沸腾前，水底气泡上升变小，沸腾时上升变大；水的沸腾需要吸热；
〔4〕对物体加热时，质量越大，加热到沸腾的时间越长；
〔5〕晶体在熔化时，吸收热量，温度不变，此时处于固液共存。
27.【答案】 〔1〕质量
〔2〕39
〔3〕加热时间
〔4〕沙子；水；水
【解析】【解答】(1)根据控制变量法的思想，物质吸热量与质量有关，在两烧杯中分别装入初温度相同且质量相等的沙子和水。

(2)用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，分度值为1℃，其示数为39℃。
(3)实验中采用相同的加热装置，是通过比较加热时间来间接反映沙子和水吸收的热量。
(4)分析图象可知，对于质量相等的沙子和水，加热时间相同时，升温较快的是沙子；假设使两者升高相同的温度，那么水加热时间较大，即吸收的热量较多，由此可见水的比热容较大。
【分析】〔1〕探究物体吸热能力时，选择质量相同的不同液体；
〔2〕根据温度计中液柱位置测量温度；
〔3〕根据相同加热器加热时间相同，表示物体吸热相同；
〔4〕质量和吸收热量相同时间，温度变化越大， 比热容越小。

28.【答案】 〔1〕电流表
〔2〕材料
〔3〕长度
〔4〕b、d
【解析】【解答】〔1〕电源电压不变，那么电阻越大，电流越小，因此可通过观察电流表的示数间接比较导线电阻的大小。

〔2〕比照a、b导线，粗细相同，长度相同，材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料的关系。
〔3〕比照b、c导线，粗细相同，材料相同，长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体长度的关系。
〔4〕为了探究电阻大小与导体横截面积的关系，应挑选长度和材料相同，横截面积不同的导线进行实验，即b、d。
【分析】〔1〕探究电阻大小影响因素时，通过电流表示数可以反响电阻大小；
〔2〕当导体的长度和横截面积相同时，电阻和材料有关；
〔3〕当导体的材料和横截面积相同时，长度越大，电阻越大；
〔4〕探究电阻和横截面积的关系时，需要保持材料和长度相同。

29.【答案】 〔1〕定值电阻能更好地保持电阻不变
〔2〕在电阻不变时，通过导体的电流与电压成正比
〔3〕改变电源电压，屡次实验
【解析】【解答】〔1〕探究电流与电压关系，那么应保证电阻不变，图1中小灯泡电阻受温度影响较大，图2定值电阻能更好地保持电阻不变。

〔2〕由表格数据计算可知，每次实验电压与电流的比值不变，为定值，那么可得在电阻不变时，通过导体的电流与电压成正比。
〔3〕可通过改变电源电压，从而改变定值电阻两端电压，以此完成实验。
【分析】〔1〕探究电流和电压关系时，要保持电阻不变；
〔2〕通过屡次实验，可以得出电阻一定时，通过导体的电流和导体两端的电压成正比；
〔3〕假设进行屡次实验，可以改变电源电压进行实验。

30.【答案】 〔1〕
〔2〕连接电路过程中开关没有断开；滑动变阻器滑片没有位于最大阻值处
〔3〕C
〔4〕5.0；5.1
〔5〕C
【解析】【解答】〔1〕滑动变阻器连接时应满足“一上一下〞连接方式，由于要求右滑时接入阻值变小，那么下端接右，定值电阻阻值为5Ω，电流表图中所接为小量程，那么电流最大时定值电阻两端电压约为

U=IR=0.6A×5Ω=3V
那么电压表接小量程，并联在定值电阻两端

〔2〕最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，说明此时电路接通，错误之一为连接电路过程中开关没有断开，电流表、电压表示数均较大，说明滑动变阻器滑片没有位于最大阻值处。
〔3〕A．电流表的正、负接线柱接反，会导致电流表反偏，A不符合题意；
B．电压表的量程选小了，会导致电压表偏转角度较大，对电流表无影响，B不符合题意；
C．电阻Rx发生短路，那么电压表被短路，无示数，电阻总电阻变小，电流表示数增大，C符合题意；
D．把滑动变阻器下端两接线柱连入电路，电路总电阻增大，电流表、电压表均有示数，D不符合题意。
故答案为：C。
〔4〕如图乙，电流表接小量程，示数为0.3A，那么由欧姆定律可求阻值为
求平均值的待测电阻阻值为
〔5〕A．闭合开关S，电压表测出电源电压U，再断开开关S，电压表测待测电阻两端电压Ux ， 那么由串联分压可求待测电阻阻值为
A不符合题意；
B．闭合开关S，电路为并联电路，那么电流表测整体电流I，断开开关S，电流表测流过R0的电流I0 ， 由并联电路电流之比等于电阻的反比可得
B不符题意；
C．该图只能测得电源电压，无法计算待测电阻阻值，C符合题意。
故答案为：C。
【分析】〔1〕测量电阻时，电压表和未知电阻并联，滑动变阻器一上一下串联在电路中；
〔2〕连接电路时，开关要断开，滑动变阻器的滑片在阻值最大处；
〔3〕在串联电路中，电流表有示数，电压表无示数，电压表测量的位置短路；
〔4〕根据电流表的量程和指针位置测量电流，利用电压和电流的比值计算电阻；利用屡次实验的数据计算平均值，减小误差；
〔5〕仅利用电压表或电流表测量未知电阻时，利用唯一的电表测量多个不同数据，才能测量电阻。
六、计算题
31.【答案】 〔1〕解：水吸收的热量Q吸＝cm〔t﹣t0〕＝4.2×103J/〔kg•℃〕×100kg×〔40℃﹣20℃〕＝8.4×106J
答：热水器中的水吸收的热量为8.4×106J；

〔2〕热水器5小时内接受的热量Q总=4.2×106J×5=2.1×107 J
热水器的效率η= 100%= 100%=40%
答：热水器的效率为40%；

〔3〕煤气燃烧放出的热量全部被水吸收，即Q放＝Q吸＝8.4×106J
由Q放＝m′q
可得，完全燃烧煤气的质量m′＝ ＝ ≈0.29kg
答：改用煤来加热这些水，需要完全燃烧约0.29kg煤。
【解析】【分析】〔1〕根据比热容、质量和温度差的乘积，计算吸热多少；
〔2〕利用物体吸热和总热的比值计算热效率；
〔3〕利用热量和热值的比值计算燃料的质量。
32.【答案】 〔1〕解：电路中两电阻串联，电压表测量的是R1两端的电压，R1的电阻
答：R1的电阻为 ；

〔2〕解：电路的总电阻
电源电压
答：电源电压为 。
【解析】【分析】〔1〕结合用电器两端的电压和流过用电器的电流，利用欧姆定律求解用电器的电阻即可；
〔2〕结合电路中的电流，利用欧姆定律求解总电压即可。
33.【答案】 〔1〕并联电路电压相等，均为6V，由图像可知，此时灯泡和定值电阻电流分别额为0.5A和0.25A，那么可求阻值分别为

答：此时灯泡的电阻为12Ω，定值电阻的阻值为24Ω。

〔2〕串联电路电流相等，由于接在恒定电压为6V的电源两端，那么由图像可知，当电流为0.2A时，小灯泡两端的电压与定值电阻两端的电压和为6V，即
因此此时灯泡两端电压为1.2V。
答：此时灯泡两端电压为1.2V。
【解析】【分析】〔1〕利用电压好电流的比值计算电阻；
〔2〕在串联电路中，总电压等于各用电器电压之和。
